新华国际金融中心暖通给排水专业施工组织设计方案.doc

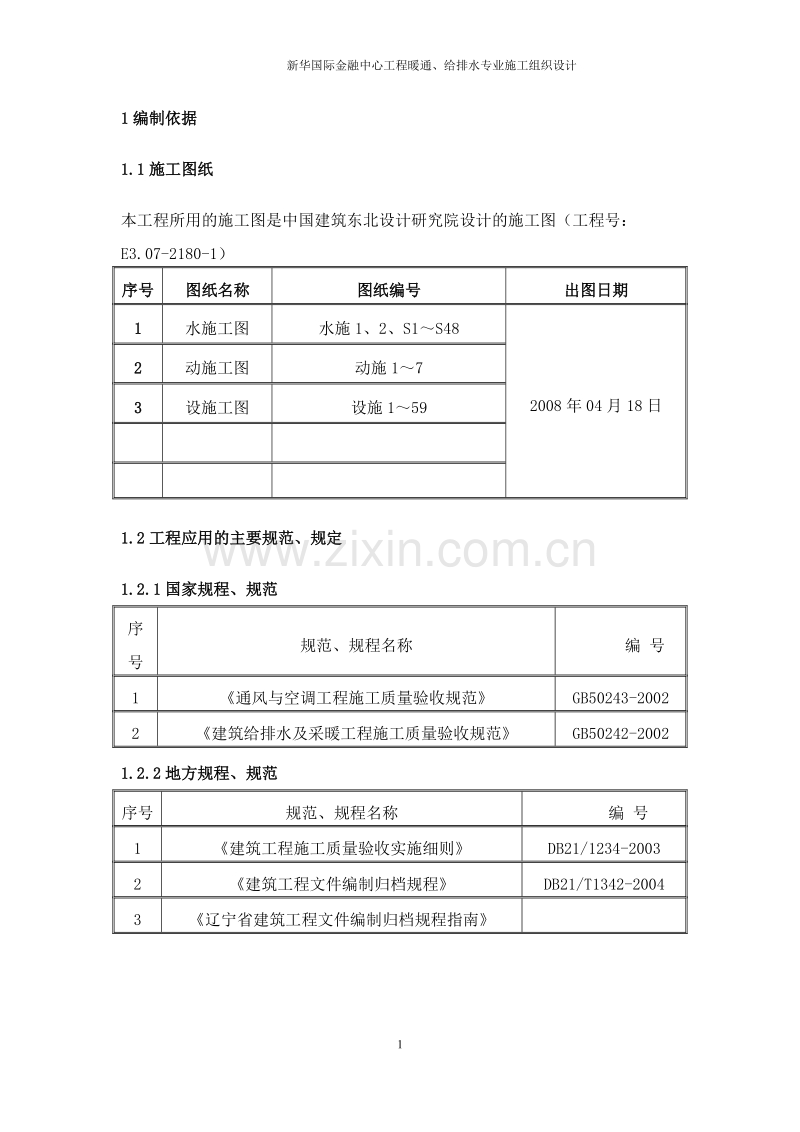

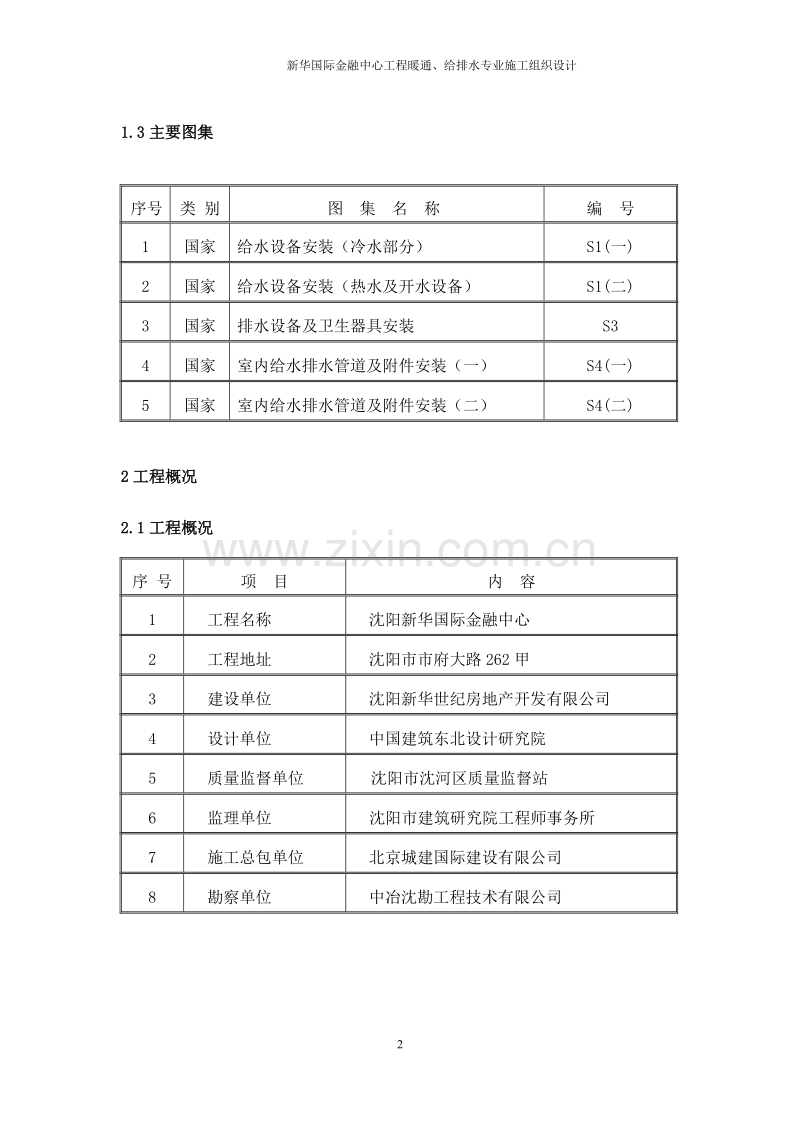

新华国际金融中心工程暖通、给排水专业施工组织设计1编制依据1.1施工图纸本工程所用的施工图是中国建筑东北设计研究院设计的施工图（工程号：E3.07-2180-1）序号图纸名称图纸编号出图日期1水施工图水施1、2、S1S482008年04月18日2动施工图动施173设施工图设施1591.2工程应用的主要规范、规定1.2.1国家规程、规范序号规范、规程名称编 号1通风与空调工程施工质量验收规范GB50243-20022建筑给排水及采暖工程施工质量验收规范GB50242-20021.2.2地方规程、规范序号规范、规程名称编 号1建筑工程施工质量验收实施细则DB21/1234-20032建筑工程文件编制归档规程DB21/T1342-20043辽宁省建筑工程文件编制归档规程指南1.3主要图集序号类 别图 集 名 称编 号1国家给水设备安装（冷水部分）S1(一)2国家给水设备安装（热水及开水设备）S1(二)3国家排水设备及卫生器具安装S34国家室内给水排水管道及附件安装（一）S4(一)5国家室内给水排水管道及附件安装（二）S4(二)2工程概况2.1工程概况序 号项 目内 容1工程名称沈阳新华国际金融中心2工程地址沈阳市市府大路262甲3建设单位沈阳新华世纪房地产开发有限公司4设计单位中国建筑东北设计研究院5质量监督单位沈阳市沈河区质量监督站6监理单位沈阳市建筑研究院工程师事务所7施工总包单位北京城建国际建设有限公司8勘察单位中冶沈勘工程技术有限公司9建筑功能本工程I期总建筑面积为120000平方米，地下二层，地上三十层, 建筑物主体高度99.75M.地下一.二层为车库及设备用房。一层至五层为商场及餐饮娱乐，六层至三十层为酒店公寓。2.2专业系统简介2.2.1给水系统（1） 生活日用水量:1552M /d.(I期）；空调补水量:31.1M /h.(I期）（2） 由市政管网进入地下二层生活水泵房，再经变频给水泵分别供I期商场及公寓低、中、高区的生活给水；（3） 火炬大厦高低区生活水箱给水也由I期地下二层泵房供给；（4） I期冷却塔补水由地下二层泵房补水泵供给。（5） 公寓部分热水由每户电热水器制备。2.2.2排水系统（1） 生活排水量:1259M /d.(I期）；（2） 地下室排水由污废水管道汇集到地下室积水坑，再经压力排水管道排到室外管网；（3） 公寓部分污废水于管道夹层汇集后排出；（4） 屋面设雨水斗汇集后排入室外雨水井；2.2.3中水系统地下二层设置中水处理站，处理后的中水供车库、浇撒绿地及冲洗道路。2.2.4采暖系统（1） I期公寓部分（D座、E座）采用散热器采暖，采暖系统热媒采用80/60C，热水由地下二层换热站提供热水，经竖井内立管送至每层每户。本建筑采暖面积热指标:53.5W/m2。（2）火炬大厦高低区供暖热水也由换热站提供。2.2.5空调风系统根据区域面积不同采用一次回风空调系统和风机盘管加新风系统，夏季送冷风，冬季送热风。地下一层车库外门设置电热风幕。2.2.6通风系统地下停车场采用机械送风及排风系统，平时送风及排风，冬季送热风。地下设备用房采用机械送风及排风系统，平时送风及排风，冬季送热风。2.2.7空调冷热源由设在地下二层的换热站和冷冻机房提供。3给排水、暖通专业主要施工方法及技术措施3.1管材、管路附件要求3.1.1给水系统（1） 生活给水主干管（水表前）采用内筋嵌入式钢塑管，DN80mm丝扣连接，DN80mm卡箍连接。（2） 生活给水支管（水表后）采用PP-R管，热熔连接，管压力不小于1.2MPa。生活给水管材必须达到饮用水标准。3.1.2排水系统（1） 污废水管及通气管采用离心排水铸铁管，不锈钢卡箍或法兰连接；（2） 室内雨水管采用内涂塑热镀锌钢管，卡箍连接；（3） 地下室废水压力排水管采用内外壁热镀锌钢管，沟槽式卡箍连接。3.1.3中水系统（1） 中水给水管采用内筋嵌入式钢塑管，DN80丝扣连接；（2） 中水机房设置在地下二层。3.1.4采暖系统（1） 采暖管道当公称直径DN70mm时采用热镀锌钢管,螺纹连接，当公称直径70200mm时采用螺旋焊接钢管，焊接连接。（2） 采暖管道的分户管道采用PP-R塑铝稳态复合管道(PN2.0).管系列S=3.2，热熔连接（3） 散热器采用钢制柱式散热器,工作压力为1.2MPa,挂壁或落地安装。3.1.5空调系统空调水管采用碳素钢管，DN70mm的采用热镀锌钢管,螺纹联接，70200mm采用螺旋焊接钢管，焊接连接。3.1.6通风系统（1） 空调送风及排风系统风管采用0.51.2mm厚镀锌钢板制作，采用法兰连接；（2） 排风(烟)及排烟系统风管采用0.75 1.2mm厚镀锌钢板制作,法兰衬垫采用5mm厚阻燃型密封橡胶垫，风管吊装。（3） 厨房排油烟管采用1.0mm厚无缝连接不锈钢板,风管每部分的最低位装置排油阀.风管坡度为2%,坡向排气罩。3.1.7阀门（1） 给水系统：当管径小于或等于50mm时,采用截止阀，丝扣连接；当管径大于50mm时，采用闸阀或蝶阀,法兰连接；泵房内所有阀门均采用明杆单闸板阀门； 水泵出口压力大于0.4MPa的出水管, 应采用缓闭式消声止回阀。（2） 采暖系统：管道阀门公称直径小于或等于50mm者采用截止阀；公称直径大于50mm者采用蝶阀。（3） 空调水系统：管径小于或等于DN32mm时采用截止阀或球阀,丝扣连接；管径大于DN32mm时采用硬密封蝶阀,法兰连接；放水阀均采用球心阀,阀门公称压力为1.6Mpa。3.1.8保温及绝热（1） 给排水管道：给排水横吊管作防结露处理，给排水管防结露保温其材料采用玻璃棉管壳，作法参见03S401。（2） 采暖系统：安装在不采暖房间和地沟、管井内的管道均做保温处理,保温材料采用超细玻璃棉管壳,保温层厚度当管道公称直径DN70mm为40mm。（3） 空调水管道：空调冷热管道及阀门等配件、凝结水管均应保温,保温材料采用橡塑复合绝热材料。（4） 空调风管：空调风管道保温材料采用30mm厚外贴加筋防霉防潮贴面的超细玻璃棉板。3.2给排水、暖通专业技术措施3.2.1预埋技术要求1、在结构施工期间，水暖工应密切配合土建施工，提前核对各种预留洞、预埋件尺寸、数量和标高。配合木工做好预留洞用模盒，提前准备好预埋的刚性、柔性防水套管及钢套管。在土建施工时设专人按设计图纸内容，对管道及孔洞坐标、标高尺寸进行测定，标注好孔洞位置，并将预制好的套管在绑扎钢筋时按标记提前固定牢固，同时采用填充物将套管封堵严密。2、在预留孔洞和预埋套管时，如遇土建结构主筋，需要断筋时，必须与土建技术员、专业工长及监理协商处理，不得私自切断钢筋，套管内壁应做好防腐。 3、管道穿墙壁和楼板时设钢套管，套管直径比管径大两号(保温管道应大于保温外径)，套管顶部最少高于楼板完成面6mm，底部与楼板底面相平。 4、按照图纸上风管标高、位置、尺寸根据结构进度预留孔洞。预留风洞应比风管实际截面每边尺寸大100mm。3.2.2给水及中水管道安装技术要求3.2.2.1钢塑复合管丝扣连接（1）截管 1、截管宜采用锯床、不得采用砂轮切割。当采用盘锯切割时，其转速不得大于800r/min； 2、当采用手工锯截管时，其锯面应垂直于管轴心。3 、套丝时应采用自动套丝机，并使用采用润滑油进行润滑； 4、断管后管端应用细锉将金属管的毛边修光，然后采用棉回丝和毛刷清除管端和螺纹内的油、水和金属切屑； 5、衬塑管应采用专用应绞刀，将衬塑层厚度1/2倒角，倒角坡角度宜为1015； 6、管端、管螺纹清理加工后应进行防腐处理，采用防锈密封胶和聚四佛乙烯生料带缠绕螺纹，同时用笔在管上标记拧入深度。7、管子与管件连接时在确认管件接已插入衬（涂）塑钢管后，用管子，用管子钳进行管子与配件连接。 8、管子与配件连接后外漏的螺纹部分及所有钳痕和表面伤的部位应涂防锈密封胶。9、钢塑复合管与阀门、给水栓口及铜管、塑料管连接时应采用黄铜质内衬塑内外螺纹专用过渡接头。当采用应采用的内外螺纹专用过渡接头与其它材质的管配件、附件连接时，应在外螺纹的端采取防腐处理。10、钢管支架最大间距不得超过以下范围：公称直径mm1520253240507080100支架最大间距(m)保温管1.5222.533444.5不保温2.533.544.55666.53.2.2.2钢塑复合管沟槽连接1、沟槽式管接头应符合国家现行的有关产品标准。2、沟槽式管接头的工作压力应与管道的工作压力匹配。3、钢塑复合钢管采用现场加工沟槽并进行管道安装时，连接管段的长度应是管段两端口间净长度减去68mm断料，每个连接口之间34mm间隙并用钢印编号；4、断管时应采用机械截管，截面应垂直轴心，允许偏差为： 管径不大于100mm时，偏差不大于1mm；管径大于125 mm时，偏差不大于1.5mm。5、断管步骤：用切管机将钢管按需要的长度切割，用水平仪检查切口断面，确保切口断面与钢管中轴线垂直。切口如果有毛刺，应用砂轮机打磨光滑。将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。.将钢管加工端断面紧贴滚槽机，使钢管中轴线与滚轮面垂直。缓缓压下。千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面是否仍与滚槽机贴紧，如果未贴紧，应调整管子至水平。如果已贴紧，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为止。停机，用游标卡尺检查沟槽深度和宽度，确认符合标准要求后，将千斤顶卸荷，取出钢管。如沟槽过浅，应调整压槽机后再行加工。如沟槽过深，则应作废品处理表：沟槽标准深及公差（mm）序号管径沟槽深公差1802.20+0.321001502.20+0.332002502.50+0.343003.0+0.56、安装机械三、四通.在钢管上弹墨线，确定接头支管开孔位置。将链条开孔机固定于钢管预定开孔位置处。启动电动机，转动手轮，使钻头缓慢靠近钢管，同时在开孔钻头处添加润滑剂，以保护钻头，完成在钢管上开孔。停机，摇动手轮，打开链条，取下开孔机，清理钻落金属块和开孔部位残渣，并用砂轮机将孔洞打磨光滑。与橡胶密封圈接触的管外端应平整光滑，不得有划伤橡胶圈或影响密封的毛刺。将卡箍套在钢管上，注意机械三通应与孔洞同心，橡胶密封圈与孔洞间隙均匀，紧固螺栓到位。如为机械四通，开孔时一定要注意保证钢管两侧的孔同心，否则当安装完毕，可能导致橡胶圈破裂，且影响过水面积。7、管道安装、按照先装大口径、总管、立管，后装小口径、分管的原则，在安装过程中，必须按顺序连续安装，不可跳装、分段装，以免出现段与段之间连接困难和影响管路整体性能。将钢管固定在支吊架上并将无损伤橡胶密封圈套在一根钢管端部。将另一根端部周边已涂抹润滑剂的钢管插入橡胶密封圈，转动橡胶密封圈，使其位于接口中间部位。在橡胶密封圈外侧安装上下卡箍，并将卡箍凸边送进沟槽内，用力压紧上下卡箍耳部，在卡箍螺孔位置，上螺栓并均匀轮换拧紧螺母，在拧螺母过程中用木榔头锤打卡箍，确保橡胶密封圈不会起皱，卡箍凸边需全圆周卡进沟槽内。8、管道安装时最大支承间距应符合下表的要求；序号管径mm最大支承间距m1651003.521252004.232503155.0注：* 横管的任何两个接头之间应有支承* 不得在支承处接头9、地埋管用沟槽式卡箍接头时，其防腐措施应与管道部分相同。 3.2.2.3给水PP-R管热熔连接1、所用的管材外表面应光滑、清洁，管壁的颜色应一致。并且管材管件应有明显的标志，标明生产厂家的名称、管材管件的规格、生产日期和检验代号。2、机具准备：手持式加热器(管道外径小于63mm的管材采用)、专用剪切工具、钢卷尺、水平尺、电锤、手电钻、活扳子、试压泵。3、工艺流程： 预制加工管道安装管道试压管道保温。4、热熔工艺：使用专用剪刀垂直切割管材，切口应平整、无毛刺，清洗管材与管件的焊接部件，避免沙子、灰尘等损害接头的质量，用与被焊接管材尺寸相配套的加热头装配焊接机器，然后接通电源，等待加热头到达最佳温度(225270)，用铅笔在管材上标记焊接深度，同时将管材与管件插入熔接器内，按规定时间进行加热。加热完毕后，取出管材与管件，立即连接，双手必须紧握管子与管件，保持足够的冷却时间，冷却到一定程度后方可松手。5、管道的连接： 管道连接应采用专用热熔工具。不同规格的管材及接头采用相应加热工具，严格按照设备使用条件的要求进行操作。管道连接时，加热管件和管头必须是无旋转地按标志深度插入到加热头上，加热时间按下表内要求进行。达到加热时间后，立即取出管件和管头，迅速无旋转地直线均匀插入到所标深度，使接头处形成均匀凸缘。6、热熔连接技术参数要求公称直径DN（mm）外径de（mm）热熔深度（mm）加热时间（s）加工时间（s）冷却时间（min）1520145432025167432532208443240211264405022.51865506324246665752630108注：*在表中规定的加工时间内，刚熔接好的接头还可以校正，但严禁旋转。*接头加工完成后必须平整放置，使接头不受任何张拉及剪切力，进行冷却。没有冷却的接头不能搬动进行安装。7、PP-R管道支架安装的间距应符合下表的要求外径（mm）20253240506375最大间距（mm）立管（mm）0.91.01.11.31.61.82.0水平管冷水管0.60.70.80.91.01.11.2热水管0.30.350.40.50.60.70.88、PP-R管水平纵横方向弯曲允许偏差：每米1.5mm；全长25m以上不大于25mm。 9、PP-R管道的弯曲： 埋设在地面垫层内的管道在弯曲时，不能使用弯头，应采用冷煨弯，不得用明火进行煨弯，弯曲半径不得小于管外径的8倍。 3.2.3排水管道安装技术要求3.2.3.1离心式排水铸铁管卡箍连接1 、工艺流程 选定管材选定尺寸断管倒口套橡胶圈对口上不锈钢固定卡紧固螺栓完成接口（ 1 ）卡箍连接安装步骤 将接口处的管外表面擦洗干净。 将不锈钢卡箍先套在接口一端的管身上。 在管接口外壁涂一些肥皂水作为润滑剂，将橡胶圈的一端套在管接口上（一般是套在已固定好的管子或管件这一端），并应套入至安装（主止水橡胶带处）规定深度。 将橡胶圈的另一头向外翻转。 将要连接的管件或直管的管口放入翻转的橡胶圈内，校准方位，与另一管端接口挤实，把翻转的橡胶圈口翻回正常状态。 再次校准管道的坡度、垂直度、方位，初步用支（吊）架固定住管道、移动不锈钢卡箍套在橡胶圈外合适的位置，用专用套筒力矩扳手拧紧卡箍的紧固螺栓。对于有四道夹板的大口径管箍，中间的紧固螺栓先拧紧之后，再紧外侧的夹板螺栓，在所有情况下，夹板的紧固需交替进行，以便不锈钢舌板均匀收紧，直至力矩扳手滑扣，接口就算完成，然后将支（吊）架上螺栓拧紧，使管道牢固地定位。 （ 2 ）管道安装程序 管道安装的顺序：宜沿水流方向从下游向上游安装，即：排出管立管支管连接卫生器具及排水附件，这样可以避免分段安装汇合处出现偏差。管材依现场量好尺寸后，用无齿锯切管，切割完成后，切口外圈应略倒角，应清除切口内外的毛刺，防止划伤橡胶圈，钩挂污水中的纤维，导致水流不畅。特殊情况下，可以自任意一个部位开始安装，这时要注意排水管总的坡度和上下连接点的接口问题，防止标高错位。 2 、操作要点 、水平管道安装： A 、支架安装规则：由于卡箍式离心铸铁管道连接是无承口对接，依靠不锈钢卡箍连接，安装管道时要求每根管设两个支（吊）架，支架距接口不大于300mm。若在3.0 米长直管范围内有多个配件连接时，则每个短管各加一个支（吊）架，并且支架和吊架相间隔。水平方向有三通或四通，应在该管件部位加一个固定支架件。 B 、支架安装：确定好管道安装的顺序和部位，依施工图管道标高确定管架规格、型号，并按此制作，涂刷油漆，按施工顺序编号。由于排水管安装有坡度，管架长短有区别，不可安错顺序。按管道安装原则，逆排水坡度方向固定支（吊）架。 C 、管道安装：按柔性卡箍式离心排水铸铁管安装的一般要求，应逆水流方向安装。在安装管道之前，管支架必须先装好，当一个接口连接完成后，把连接好的管段牢牢地固定在支架上，防止发生位移造成安装偏差。由于管连接属于柔性接口，而且伸缩系数很小，不需设置伸缩补偿装置。 垂直管道安装： A 、管道支架安装：排水管道每 3m设一个固定支架，在两个固定支架之间应设一个滑动支架。若两个固定支架间距小于1.5 米时可不设滑动支架。两个接口之间至少应有一个支架。 B 、立管底部应用支墩或用加强型支架。由于卡箍连接不能承受轴向拉力，依安装实际情况。C 、立管转弯处悬空转到水平位置，应在弯头底部设加强型固定支架。 支管安装： 排水支管起始端直接与洁具、地漏、雨水斗相连，直接承受水流的冲击扰动，分以下三种情况分别固定： A 、单个配件与管相连，在弯头底部加固定支架即可。 B 、多个配件与管相连，每个配件处加固定支架和吊架并相互间隔。 C 、在管配件比较密齐，几乎是管件相互连接时，应在管件下设置槽形管托，支（吊）架与管托相连接，固定支架和吊架相互间隔，每3米一个。3、其他要求（1） 用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45三通或45四通和90斜三通或90斜四通。立管与排出管端部的连接，应采用两个45弯头或曲率半径不小于4倍管径的90弯头。（2） 通向室外的排水管，穿过墙壁或基础应采用45三通和45弯头连接，并应在垂直管段的顶部设置清扫口。（3） 安装连接卫生器具的短管一般伸出净地面10mm，地漏甩口低于净地面5mm。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管口和堵洞。（4） 在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫装置。当污水管在楼板下悬吊敷设时，如清扫口设在上一层楼地面上，经常有人活动场所应使用铜制清扫口，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；若污水管起点设置堵头代替清扫口时，与墙面距离不得小于400mm。 （5） 经常有人逗留的屋面上透气帽应高出净屋面2米，并设置防雷装置；非上人屋面应高出屋面300mm，必须大于本地区最大积雪厚度。 3.2.3.2涂塑钢管卡箍连接连接技术要点见钢塑复合管卡箍连接。3.2.3.4内外壁热镀锌钢管沟槽式卡箍连接连接技术要点见钢塑复合管卡箍连接。3.2.4采暖及空调系统管道安装技术要求3.2.4.1热镀锌钢管丝扣连接（1）、断管:根据现场测绘草图，在选好的管材上划线，按线断管。用砂轮锯断管时管要卡牢、对准画线，手柄要用力均匀，断管后将断口的管膜、毛刺清除干净。用手锯断管时将管材固定于压力案上，对准画线，均匀用力推拉锯到底，不可扭断或折断，断管后将断口的管膜、毛刺清除干净。（2）、套丝：DN1532mm套2次，DN4050mm套3次，DN70mm套34次。套丝完成后，轻敲管材并用丝布擦拭清除碎屑。（3）、连接：按照设计要求的管材及连接方式根据现场测绘草图连接管材和管件。钢管与管件、阀门丝扣连接，管材丝扣涂铅油、缠麻丝后带入管件用管钳拧紧，外漏丝扣23扣，去掉麻头，并做防腐处理。（4）、丝扣连接的填料可选用铅油麻丝或聚四氟乙烯生料带。螺纹连接的密封填料应均匀附着在管道的螺纹部分，拧紧螺纹不得将填料挤入管道内，堵塞管道，并应将连接处外部清除干净。3.2.4.2无缝钢管及螺旋焊接钢管焊接连接1、材料选用（1）管材的规格、型号、壁厚必须严格按图纸选用合格品，严重锈蚀的管材不得使用。（2）所有管道安装前必须清除管道内外所有污物，非镀锌管外壁刷防锈漆一道。 2、管道焊接要求： （1）焊接前对所使用的管材及焊接材料必须进行查核，确认实物与合格证件相符方可使用。 （2）为保证焊透，对厚壁管材，要开坡口，坡口的加工可采用氧气割坡口的方法，但必须将氧化铁铁渣清除干净，并将凸凹不平处磨平整。 （3）焊缝要自然冷却不得骤冷。3、管道安装： （1）支吊架的选用，必须考虑管道的稳定性，强度和刚度要求，尽量采用较简单的结构，以节省钢材和便于制作安装。 （2）管道在不允许有任何位移的地方，应设置固定支架，固定支架要生根在牢固的建筑结构上，在管道上无垂直位移或垂直位移很小的地方，可装设活动支架。 （3）在一条管路上连续使用吊架不宜过多，应在适当位置设置型钢支架，以避免管道摆动。 （4）对于管井，根据其分布形式在每层穿楼板处，设槽钢支架。 （5）支吊架安装前，应进行外观检查，外形尺寸及形式必须符合要求，不得有漏焊或各种焊接缺陷。（6）支吊架安装位置、标高应正确，要保证管道的标高、坡向，安装要平整牢固，管子与支架接触良好，一般不得有间隙。（7）管道支吊架的最大跨距应符合规范要求数值。（8）大口径管道支架的布置要进行必要的负荷计算，支吊架必须满足强度要求。（9）保温管道支吊架必须设木托，木托厚度与保温层厚度相同。3.2.5通风风管安装技术要求3.2.5.1法兰连接的风管制作及安装：1、材料选用 所使用板材、型钢材料应具有出厂合格证书或质量鉴定文件，材料品种、规格、性能、与厚度应符合设计和现行国家产品标准的规定。 制作风管及配件的钢板厚度应符合施工验收规范规定。钢板风管板材厚度类别风管直径或D长边尺寸b圆 形风 管矩形风管中 压 低压 系 统高 压系 统D(b)3200.50.50.75320 D(b)4500.60.60.75450 D(b)6300.750.60.75630 D(b)10000.750.751.01000 D(b)12501.01.01.01250 D(b)20001.21.01.22000 D(b)40001.2 风管法兰规格按下表选取。圆形风管法兰及螺栓规格（mm）风管直径D法 兰 材 料 规 格螺栓规格扁 钢角 钢D140303M6140D280303280D630404630D1250304M81320D2000404矩形风管法兰及螺栓规格风管长边尺寸b（mm）法兰材料规格（角钢）螺栓规格b630303M6630b1500404M81500b20004042000400mm不大于3m不大于4m2付 d、支、吊架的预埋件或膨胀螺栓埋人部分不得油漆，并应除去油污。 e、支、吊架不得安装在风口、阀门、检查孔等处，以免防碍操作。吊架不得直接吊在法兰上。 f、保温风管的支、吊架装置宜放在保温层外部，但不得损坏保温层。 g、保温风管不能直接与支、吊托架接触，应垫上坚固的隔热材料，其厚度与保温层相同，防止产生“冷桥”。 风管法兰连接 a、为保证法兰接接严密性，法兰之间应有垫料，法兰垫料可按下表选用：应用系统输送介质垫料材料及厚度（mm）一般空调系统及送、排风系统温度低于70度的洁净空气或含尘低温气体8501密封胶带软橡胶板闭孔海绵橡胶板32.5-34-5高温系统温度高于70度的空气或烟气石棉绳石棉橡胶板83b、垫法兰垫料应注意的问题：了解各种垫料的使用范围，避免用错垫料。擦拭掉法兰表面的异物和积水。法兰垫料不能挤入或凸入管内，否则会增大流动阻力，增加管内积尘。法兰垫料应尽量减少接头，接头应采用梯形或榫形连接，并涂胶粘牢，法兰均匀压紧后的垫料宽度，应与风管内壁取平。法兰连接后严禁往法兰缝隙填塞垫料。 c、法兰连接时，按设计要求规定垫料，把两个法兰先对正，穿上几条螺栓并戴上螺母，暂时不要上紧。然后用尖冲塞进穿不上螺栓的螺孔中，把两个螺孔撬正，直到所有螺栓都穿上后，再把螺栓拧紧，为了避免螺栓滑扣，紧螺栓时应按十字交叉法逐步均匀地拧紧。连接好的风管，应以两端法兰为准，拉线检查风管连接是否平直。d、法兰连接应注意的问题：法兰如有破损（开焊、变形等）应及时更换、修理。连接法兰的螺母应在同一侧。 风管安装：根据施工现场情况，可以在地面连成一定的长度，然后采用吊装的方法就位；也可以把风管一节一节地放在支架上逐节连接。一般安装顺序是先干管后支管。 风管安装时应注意的安全问题：起吊时，严禁人员在被吊风管下方，风管上严禁站人。应检查风管内、上表面有无重物，以防起吊时坠物伤人。对于较长风管，起吊速度应同步进行，首尾呼应，防止由于一头过高，中段风管法兰受力大而造成风管变形。抬到支架上的风管应及时安装，不能放置太久。对于暂时不安装的孔洞不要提前打开，暂停施工时，应加盖板，以防坠人坠物事故发生。3.2.5.2无法兰连接风管制作及安装 所使用板材、型钢材料应具有出厂合格证书或质量鉴定文件，材料品种、规格、性能、与厚度应符合设计和现行国家产品标准的规定。 加工流水线采用卷材上料，卷材厚度可为0.51.2mm。薄钢板风管加工工艺流程中的校平、压筋、剪板均由流水线完成。操作人员根据需加工管道尺寸将相应数据输入电脑，然后对应选择卷材开卷至穿板台。薄钢板经送料台送至主机进行校平、压筋、倒角和剪板，倒角槽和折方槽由主机自动冲出。剪板由电脑进行行程控制，通过主机上剪板机进行剪切，风管下料尽量选用单片形、L形、U形、W形四种形式。共板法兰风管本身两端通过设备扳边自成法兰。加工成型的半成品运至现场，现场施工人员将半成品件通过咬口组装成矩形管道，在风管的四个角装上法兰角，然后在两个法兰面四周均匀填充密封胶。 将装好法兰角的两端风管用法兰卡扣接起来，用老虎钳将法兰卡连同两个法兰一起钳紧，法兰卡长度约为150mm，法兰卡间距应小于150mm，最大不得超过200mm。风管边长大于16002000mm时，在两端风管用法兰卡扣接前，在共板法兰的外立侧加钢板条以增加法兰强度，钢板条宽度为30mm，长度为两头法兰卡之间的距离。法兰框组合好后，再将组合好的矩形风管与法兰方框四边配套插接，并填充密封胶。法兰条与插入风管四边组装时采用拉铆钉或自攻螺丝，拉铆钉及自攻螺丝间距应小于等于150mm。法兰与风管组合好后，用法兰卡将两端风管扣接牢固。3.2.5.3风口、阀部件安装要求1、防火阀的安装 （1）防火阀的安装位置与设计图纸相符。气流方向应与阀体上标志的箭头一致。（2）、防火阀设置单独吊架，并避开检视门、测试孔等部位，距墙表面不大于200mm，穿过上述部位的风管，其厚度应1.6mm。（3）、防火阀的感温器应朝向该系统的迎风面，防火阀的熔断器应取出，待安装完成并且调试结束后，再行装入。（4）、手动密闭阀安装，阀门上标志的箭头方向必须与受冲击波方向一致。2、消声器安装（1）、消声器安装的方向应正确，与风管或阀部件法兰连接应保证严密、牢固，不得由损坏和受潮。两组同类型消声器不宜直接串连。（2）、现场安装的组合式消声器。消声组件的排列、方向和位置应符合设计要求。单个消声器组件的固定应牢固。3、风口安装（1）、风口安装采用软连接，材料为帆布或聚脂软接头。安装时先将软管的100-150mm固定在支风管上，待吊顶、装饰做完再进行风口安装。（2）、在安装风口时，应注意风口与房间内的顶线和腰线协调一致。吸顶安装时，散流器应与顶面平齐。（3）、远控排烟风口控制装置的缆绳套管全长小于6m，弯曲数量少于3处，弯曲角大于90。3.
