后浇带支撑方案.docx

东方欣园住宅小区1#地下车库

后
浇
带
支
撑
方
案

编制单位：浙江广扬建设集团有限公司

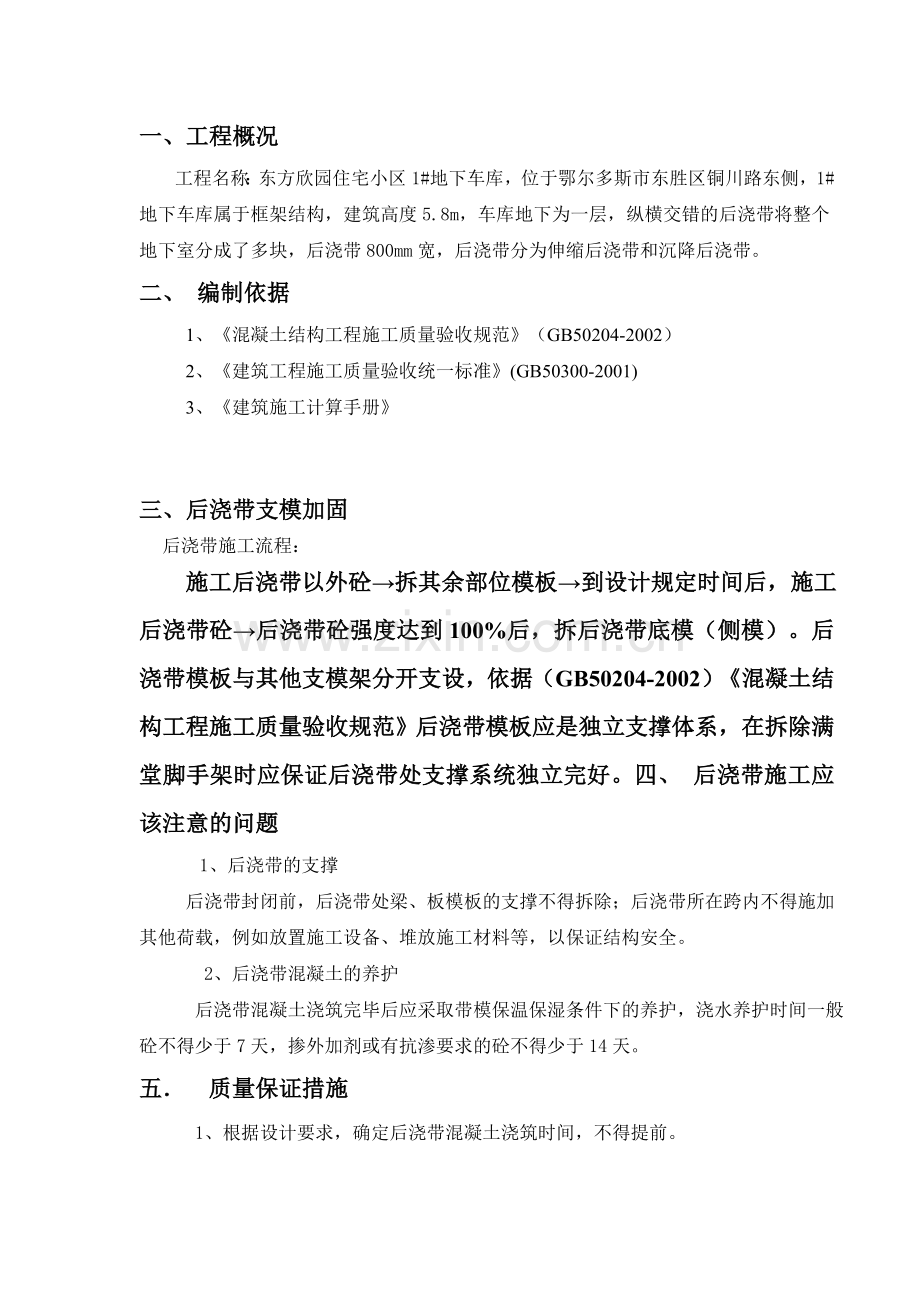

一、工程概况
工程名称：东方欣园住宅小区1#地下车库，位于鄂尔多斯市东胜区铜川路东侧，1#地下车库属于框架结构，建筑高度5.8m，车库地下为一层，纵横交错的后浇带将整个地下室分成了多块，后浇带800mm宽，后浇带分为伸缩后浇带和沉降后浇带。
二、 编制依据
1、《混凝土结构工程施工质量验收规范》（GB50204-2002）
2、《建筑工程施工质量验收统一标准》(GB50300-2001)
3、《建筑施工计算手册》

三、后浇带支模加固
    后浇带施工流程：
       施工后浇带以外砼→拆其余部位模板→到设计规定时间后，施工后浇带砼→后浇带砼强度达到100%后，拆后浇带底模（侧模）。后浇带模板与其他支模架分开支设，依据（GB50204-2002）《混凝土结构工程施工质量验收规范》后浇带模板应是独立支撑体系，在拆除满堂脚手架时应保证后浇带处支撑系统独立完好。四、 后浇带施工应该注意的问题　
1、后浇带的支撑
后浇带封闭前，后浇带处梁、板模板的支撑不得拆除；后浇带所在跨内不得施加其他荷载，例如放置施工设备、堆放施工材料等，以保证结构安全。　　
2、后浇带混凝土的养护
后浇带混凝土浇筑完毕后应采取带模保温保湿条件下的养护，浇水养护时间一般砼不得少于7天，掺外加剂或有抗渗要求的砼不得少于14天。
五． 质量保证措施
1、根据设计要求，确定后浇带混凝土浇筑时间，不得提前。
2、后浇带浇筑混凝土，必须将两侧混凝土清理干净，凿毛，提前6小时浇水润湿。同时在施工缝处铺一层与砼同标号的水泥砂浆，保证混凝土接茬质量。
3、浇筑混凝土过程中，应派专人看护模板、钢筋、脚手架，发现模板有变形、钢筋有位移、脚手架有不稳时应立即停止浇筑，并将已浇筑混凝土初凝前休整好。
4、对已浇筑完毕的混凝土，应在12小时后用塑料薄膜覆盖，混凝土养护不得少于14天，严防混凝土裂缝的出现。
5、认真作好劳动力组织，技术交底工作，混凝土工长负责安排各项工作，并对操作工人专项交底。
6、二次浇注的后浇带模板拆除必须待砼强度达到设计强度的100%方可进行。
六、后浇带部位的成品保护
1、在剪力墙内后浇带两侧的砼浇注完成两天内必须将该处后浇带内的钢筋刷上素水泥浆，用以防止钢筋锈蚀；
2、在后浇带板内的竹夹板模板拆除后，对板内后浇带进行清理，将板钢筋刷上素水泥浆，然后用竹胶板对后浇带进行封闭；
3、后浇带部位严禁堆放重物；严禁拆卸后浇带支撑体系内的任何构件。
4、后浇带两侧板进行浇水养护时注意不得积水，浇水时采用轻洒，不得有水流流入后浇带内；
5、在后浇带封闭之前施工人员不得踩踏后浇带内的板钢筋；
七、安全、文明、环保施工
1、 支设模板前必须搭好相关脚手架，遵守安全操作规程。
2、浇注混凝土前，必须检查支撑是否可靠，扣件是否松动。。浇筑混凝土时必须由模板支设班组设专人看模，随时检查支撑是否变形、松动，并组织及时恢复。经常检查支设模板吊钩、斜支撑及平台连接处螺栓是否松动，发现问题及时组织处理。
3、提倡文明施工，建立健全控制人为的噪音管理制度，尽量减少人为大声喧哗。

八、 计算书

面板的受弯应力计算值 σ =2.960N/mm2 小于 面板的抗弯强度设计值 [f]=13.000N/mm2，满足要求！

面板的最大挠度计算值 ω =0.070mm 小于 面板的最大容许挠度值 [ω]=0.800mm，满足要求！

内楞最大受弯应力计算值 σ = 0.959 N/mm2 内楞的抗弯强度设计值 小于 [f]=17.000N/mm2，满足要求！

内楞的最大挠度计算值 ω=0.016mm 小于 内楞的最大容许挠度值
[ω]=1.600mm，满足要求！

外楞的受弯应力计算值 σ =44.050N/mm2 小于 外楞的抗弯强度设计值 [f]=205.000N/mm2，满足要求！

外楞的最大挠度计算值 ω =0.069mm 小于 外楞的最大容许挠度值 [ω]=1.000mm，满足要求！

穿梁螺栓所受的最大拉力 N=9.600kN 小于 穿梁螺栓最大容许拉力值 [N]=12.920kN，满足要求！

梁底模面板计算应力 σ =2.759 N/mm2 小于 梁底模面板的抗压强度设计值 [f]=13.000N/mm2，满足要求！

面板的最大挠度计算值: ω =0.075mm 小于 面板的最大允许挠度值:[ω] = 200.0 / 250 = 0.800mm，满足要求！

方木的最大应力计算值 11.264 N/mm2 小于 方木抗弯强度设计值 13.0 N/mm2,满足要求!

方木的受剪应力计算值 0.829 N/mm2 小于 方木抗剪强度设计值 1.700 N/mm2,满足要求!

方木的最大挠度计算值 ω= 1.017 mm 小于 方木的最大允许挠度 [ω]=3.200 mm，满足要求！

支撑钢管的最大应力计算值 27.338 N/mm2 小于 支撑钢管的抗压设计强度 205.0 N/mm2,满足要求!

按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转单扣件承载力取值为6.40kN。

R < 6.40 kN , 单扣件抗滑承载力的设计计算满足要求!

钢管立杆稳定性计算 σ = 20.563 N/mm2 小于 钢管立杆抗压强度的设计值 [f] = 205.00 N/mm2，满足要求！

钢管立杆稳定性计算 σ = 10.208 N/mm2 小于 钢管立杆抗压强度的设计值 [f] = 205.00 N/mm2，满足要求！
