水管管径计算公式.doc

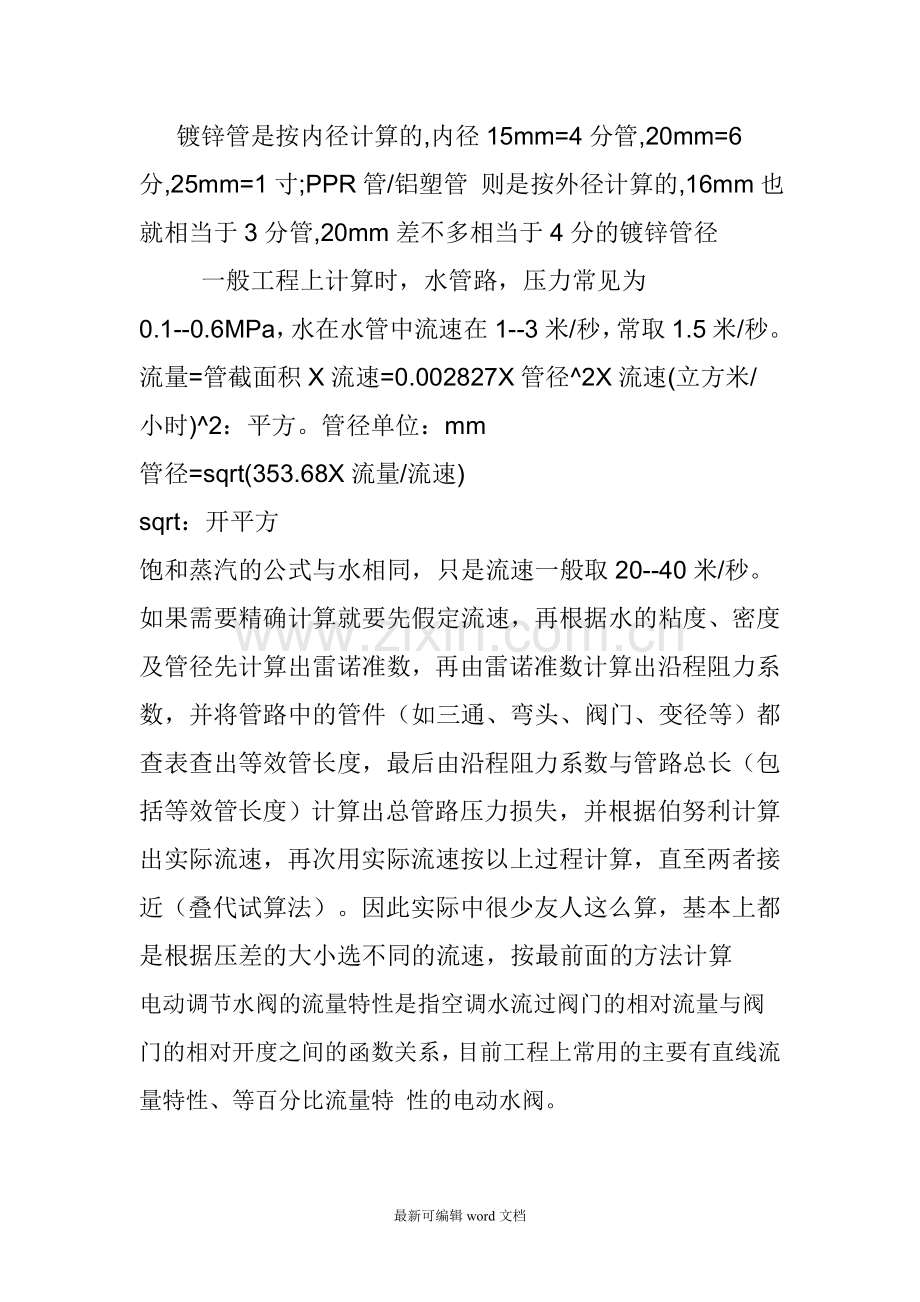

镀锌管是按内径计算的,内径15mm=4分管,20mm=6分,25mm=1寸;PPR管/铝塑管 则是按外径计算的,16mm也就相当于3分管,20mm差不多相当于4分的镀锌管径 一般工程上计算时，水管路，压力常见为0.1-0.6MPa，水在水管中流速在1-3米/秒，常取1.5米/秒。 流量=管截面积X流速=0.002827X管径2X流速(立方米/小时)2：平方。管径单位：mm 管径=sqrt(353.68X流量/流速) sqrt：开平方 饱和蒸汽的公式与水相同，只是流速一般取20-40米/秒。 如果需要精确计算就要先假定流速，再根据水的粘度、密度及管径先计算出雷诺准数，再由雷诺准数计算出沿程阻力系数，并将管路中的管件（如三通、弯头、阀门、变径等）都查表查出等效管长度，最后由沿程阻力系数与管路总长（包括等效管长度）计算出总管路压力损失，并根据伯努利计算出实际流速，再次用实际流速按以上过程计算，直至两者接近（叠代试算法）。因此实际中很少友人这么算，基本上都是根据压差的大小选不同的流速，按最前面的方法计算 电动调节水阀的流量特性是指空调水流过阀门的相对流量与阀门的相对开度之间的函数关系，目前工程上常用的主要有直线流量特性、等百分比流量特 性的电动水阀。单位行程变化所引起的相对流量变化与点的相对流量成正比关系的是等百分比流量特性水阀。该类型水阀可调范围相对较宽，比较适合具有自平衡能力 的空调水系统，因此ba系统中大量应用的是等百分比流量特性的电动水阀。*电动水阀的口径决定了阀门的调节精度。水阀口径选择过大，不仅增大业主投资成本，而且使阀门基本行程单位变大导致阀门调节精度降低，达不到节能目 的；水阀口径选择过小，往往会出现即使水阀全部打开系统也难以达到设定温度值，无法实现控制目标。那么如何计算选择电动水阀口径？工程上我们常用的是通过计算电动阀门的流量系数（kv/cv）值来推导电动水阀口径，因为流量系数和水阀口径是成对应关系的，换句话说，流量系数 定了，水阀口径大小也就确定了。水阀流量系数（kv/cv）采用以下公式计算：cv=q/p1/2其中q-设备（空调/新风机组）的冷量/热量或风量 p-为调节阀前后压差比理论上讲，在不同的空调回路中，p值是不同的，是一个动态变化的值，取值范围一般在1-7之间。但由于在流量系数的计算过程中p 是开根号取值，所以对cv计算影响并不是很大。因此，在工程设计中一般选p值为4。举例来说，假设1台空调机组技术指标值如下：风量：8000 m3/h 冷量：47.17 kw 热量：67.55 kw余压：410 pa 功率：2kw如何选用调节水阀？ 首先，我们计算流量系数kv/ cv值cv=q/p1/2=67.55*0.685/2=23.14kv=cv/1.17=43.92/1.17=19.8然后计算出来的流量系数kv/ cv选用与其相适应口径的调节水阀。此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好最新可编辑word文档
