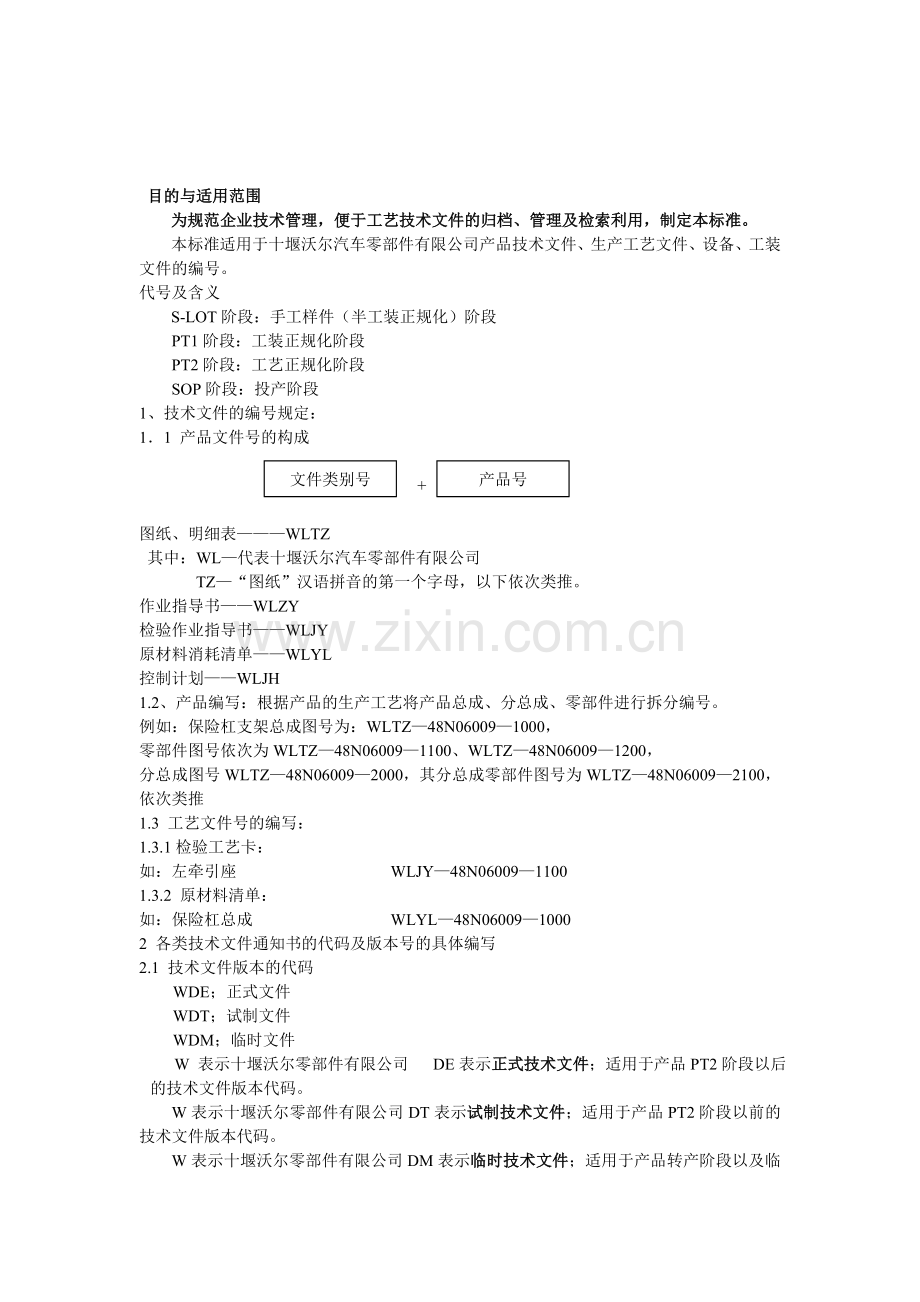

目的与适用范围
为规范企业技术管理，便于工艺技术文件的归档、管理及检索利用，制定本标准。
本标准适用于十堰沃尔汽车零部件有限公司产品技术文件、生产工艺文件、设备、工装文件的编号。
代号及含义
S-LOT阶段：手工样件（半工装正规化）阶段
PT1阶段：工装正规化阶段
PT2阶段：工艺正规化阶段
SOP阶段：投产阶段
1、技术文件的编号规定：
1．1 产品文件号的构成
产品号
文件类别号

+

图纸、明细表———WLTZ
其中：WL—代表十堰沃尔汽车零部件有限公司
TZ—“图纸”汉语拼音的第一个字母，以下依次类推。
作业指导书——WLZY
检验作业指导书——WLJY
原材料消耗清单——WLYL
控制计划——WLJH
1.2、产品编写：根据产品的生产工艺将产品总成、分总成、零部件进行拆分编号。
例如：保险杠支架总成图号为：WLTZ—48N06009—1000，
零部件图号依次为WLTZ—48N06009—1100、WLTZ—48N06009—1200，
分总成图号WLTZ—48N06009—2000，其分总成零部件图号为WLTZ—48N06009—2100，依次类推
1.3 工艺文件号的编写：
1.3.1检验工艺卡：
如：左牵引座 WLJY—48N06009—1100
1.3.2 原材料清单：
如：保险杠总成 WLYL—48N06009—1000
2 各类技术文件通知书的代码及版本号的具体编写
2.1 技术文件版本的代码
WDE；正式文件
WDT；试制文件
WDM；临时文件
W 表示十堰沃尔零部件有限公司 DE表示正式技术文件；适用于产品PT2阶段以后的技术文件版本代码。
W表示十堰沃尔零部件有限公司DT表示试制技术文件；适用于产品PT2阶段以前的技术文件版本代码。

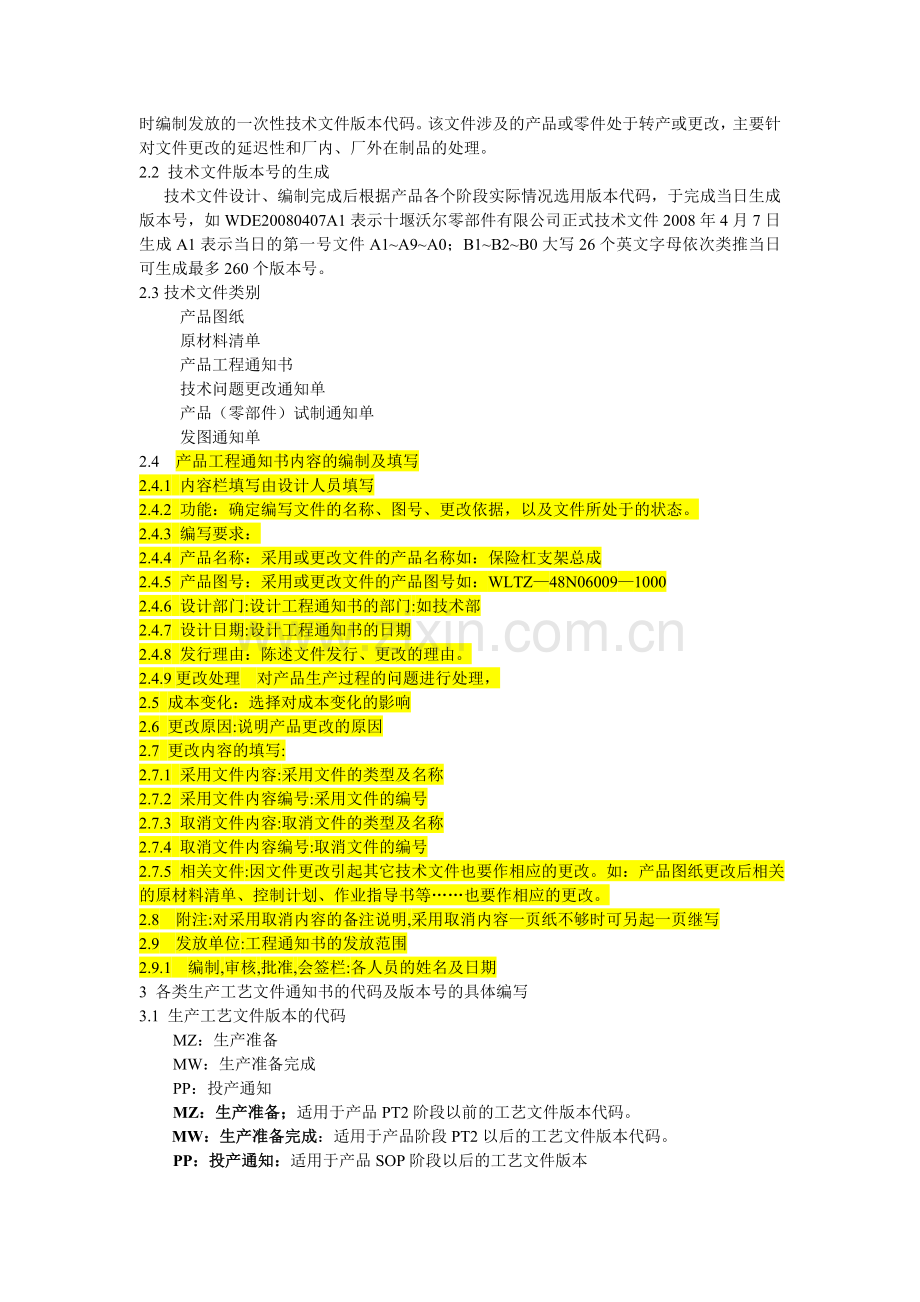

W表示十堰沃尔零部件有限公司DM表示临时技术文件；适用于产品转产阶段以及临时编制发放的一次性技术文件版本代码。该文件涉及的产品或零件处于转产或更改，主要针对文件更改的延迟性和厂内、厂外在制品的处理。
2.2 技术文件版本号的生成
技术文件设计、编制完成后根据产品各个阶段实际情况选用版本代码，于完成当日生成版本号，如WDE20080407A1表示十堰沃尔零部件有限公司正式技术文件2008年4月7日生成A1表示当日的第一号文件A1~A9~A0；B1~B2~B0大写26个英文字母依次类推当日可生成最多260个版本号。
2.3技术文件类别
产品图纸
原材料清单
产品工程通知书
技术问题更改通知单
产品（零部件）试制通知单
发图通知单
2.4 产品工程通知书内容的编制及填写
2.4.1 内容栏填写由设计人员填写
2.4.2 功能：确定编写文件的名称、图号、更改依据，以及文件所处于的状态。
2.4.3 编写要求：
2.4.4 产品名称：采用或更改文件的产品名称如：保险杠支架总成
2.4.5 产品图号：采用或更改文件的产品图号如：WLTZ—48N06009—1000
2.4.6 设计部门:设计工程通知书的部门:如技术部
2.4.7 设计日期:设计工程通知书的日期
2.4.8 发行理由：陈述文件发行、更改的理由。
2.4.9更改处理 对产品生产过程的问题进行处理，
2.5 成本变化：选择对成本变化的影响
2.6 更改原因:说明产品更改的原因
2.7 更改内容的填写:
2.7.1 采用文件内容:采用文件的类型及名称
2.7.2 采用文件内容编号:采用文件的编号
2.7.3 取消文件内容:取消文件的类型及名称
2.7.4 取消文件内容编号:取消文件的编号
2.7.5 相关文件:因文件更改引起其它技术文件也要作相应的更改。如：产品图纸更改后相关的原材料清单、控制计划、作业指导书等……也要作相应的更改。
2.8 附注:对采用取消内容的备注说明,采用取消内容一页纸不够时可另起一页继写
2.9 发放单位:工程通知书的发放范围
2.9.1 编制,审核,批准,会签栏:各人员的姓名及日期
3 各类生产工艺文件通知书的代码及版本号的具体编写
3.1 生产工艺文件版本的代码
MZ：生产准备
MW：生产准备完成
PP：投产通知
MZ：生产准备；适用于产品PT2阶段以前的工艺文件版本代码。
MW：生产准备完成：适用于产品阶段PT2以后的工艺文件版本代码。
PP：投产通知：适用于产品SOP阶段以后的工艺文件版本
产品工艺文件设计、编制完成后根据产品各个阶段实际情况选用版本代码，于完成当日生成版本号，如MW20080407A1表示十堰沃尔零部件有限公司生产准备完成文件2008年4月7日生成A1表示当日的第一号文件A1~A9~A0；B1~B2~B0大写26个英文字母依次类推当日可生成最多260个版本号。
3.2产品工艺文件类别
作业指导书——WLZY
检验工艺卡——WLJY
产品（零部件）试制结论表
产品（零部件）转产通知书
4 工装编号规定
1）WLGZ—1000（检验夹具、零件的尺寸、形位公差的检查夹具）
2）WLGZ—2000（模具）（锻模、冷冲模、朔料模、挤压模、铆头）
3）WLGZ—3000（装配工具）（测量芯棒、扭力扳手、弹簧卡头）
4）WLGZ—4000（夹具）（装配夹具、焊接夹具、收铆夹具）
5）WLGZ—5000（量具）（卡规、塞规、螺纹量规、花键量规、样板、自动量仪、专用量规）
6）WLGZ—6000（工位器具）（料盒、配料盘）
7）WLGZ—7000（刀具）（车刀、孔加工刀具、螺纹刀具）
8）WLGZ—8000（辅具）
9）WLGZ—9000（其他工装）
4 设备编号规则
1）WLSB—1000（仪器）
2）WLSB—2000（通用设备）
3）WLSB—3000（仪表）
4）WLSB—3000(专用设备)
附件说明：
本标准由技术部提出
本标准由技术部负责起草
本标准由技术部负责解释
