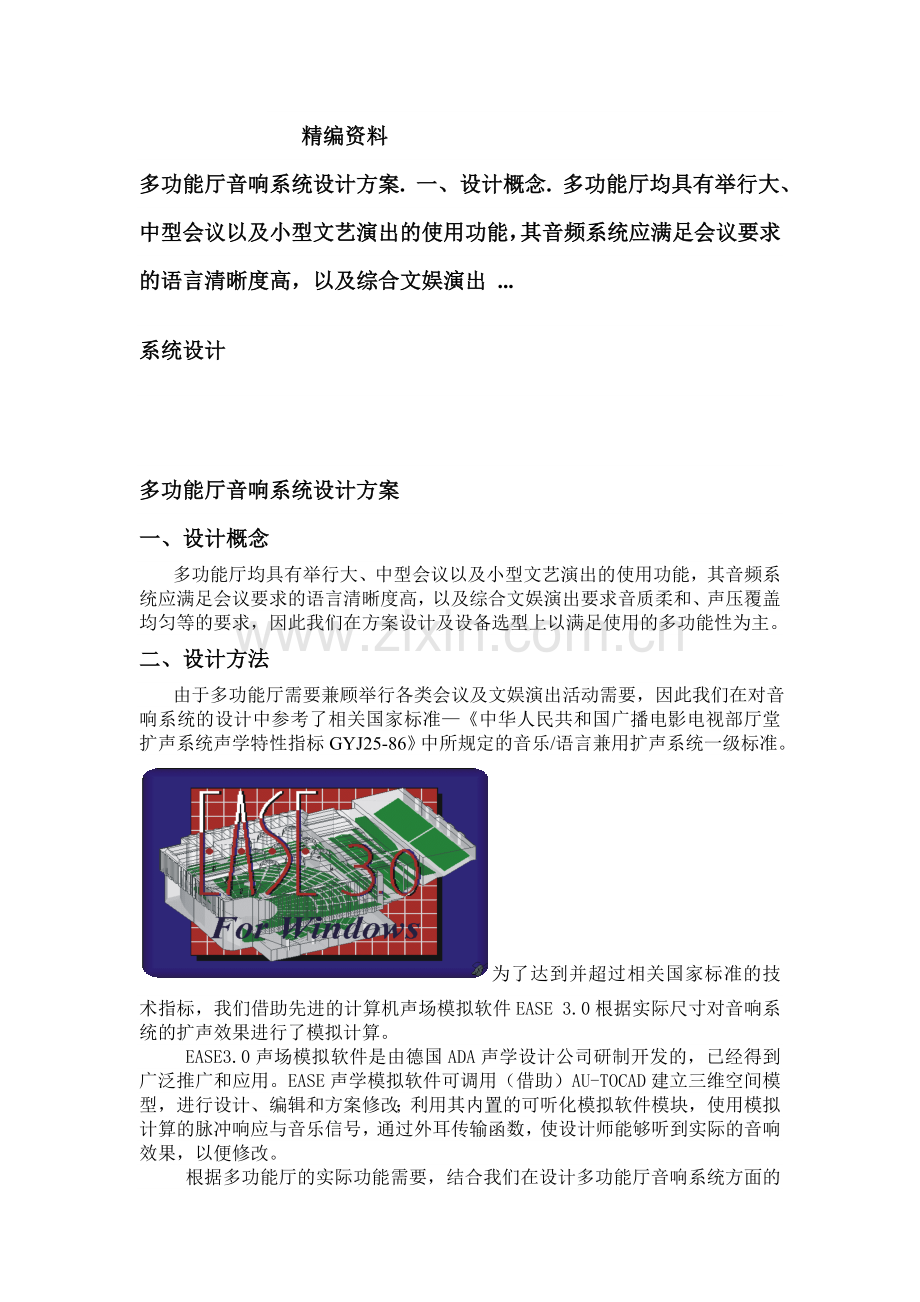

精编资料多功能厅音响系统设计方案. 一、设计概念. 多功能厅均具有举行大、中型会议以及小型文艺演出的使用功能，其音频系统应满足会议要求的语言清晰度高，以及综合文娱演出 .系统设计多功能厅音响系统设计方案一、设计概念多功能厅均具有举行大、中型会议以及小型文艺演出的使用功能，其音频系统应满足会议要求的语言清晰度高，以及综合文娱演出要求音质柔和、声压覆盖均匀等的要求，因此我们在方案设计及设备选型上以满足使用的多功能性为主。二、设计方法 由于多功能厅需要兼顾举行各类会议及文娱演出活动需要，因此我们在对音响系统的设计中参考了相关国家标准中华人民共和国广播电影电视部厅堂扩声系统声学特性指标GYJ25-86中所规定的音乐/语言兼用扩声系统一级标准。为了达到并超过相关国家标准的技术指标，我们借助先进的计算机声场模拟软件EASE 3.0根据实际尺寸对音响系统的扩声效果进行了模拟计算。 EASE3.0声场模拟软件是由德国ADA声学设计公司研制开发的，已经得到广泛推广和应用。EASE声学模拟软件可调用（借助）AU-TOCAD建立三维空间模型，进行设计、编辑和方案修改；利用其内置的可听化模拟软件模块，使用模拟计算的脉冲响应与音乐信号，通过外耳传输函数，使设计师能够听到实际的音响效果，以便修改。 根据多功能厅的实际功能需要，结合我们在设计多功能厅音响系统方面的丰富经验以及EASE3.0声场模拟软件的计算结果。我们确定了采用集中式安装方式与分散式安装方式相结合的音箱布局，建立一套立体声扩声系统。本扩声系统应具备的功能如下：1）应满足举行会议、讲座以及综合文娱演出功能。2）系统采用LR立体声扩声方式，必须能够完整的覆盖整个观众区。3）听众区内声压分布均匀，系统应具有足够的反馈前扩声增益。4）应充分考虑系统的实用性、安全性和稳定性。5）所有扩声设备及系统设计应达到国际先进水平，性价比合理，并且具有完善的售后服务体系。6）设备安装、铺设线管、各种接插件连接，均应符合国家先行施工安装技术规范及技术标准。设计参考中华人民共和国国家行业标准： 在建筑结构条件允许的情况下，演播厅扩声系统声学性能指标应满 足中华人民共和国广播电影电视部厅堂扩声系统声学特性指标GYJ25-86中所规定的音乐/语言兼用扩声系统一级标准。 GB/T 4959-95厅堂扩声特性的测量方法 SJ2112-XX厅堂扩声系统设备互联的优选电气配接值 JGJ/T16-92民用建筑电气设计规范三、功能概述主声场扩声使用美国C-MARK的AT3703主音箱两只，分别用三角支架支在主席台两侧，呈扇形分布，AT3703具有全音域的同轴扬声器系统，除拥有远投射的能力外，它平滑的功率响应和出色的音色质量也可使它很好的适应近场工作。其灵敏度达102db以上，额定输入功率声压级为128db，同价位的扬声器难望其背，大厅从主席台到后场的最远距离约16米，根据声压的衰减定律此处有22db的衰减量，那么此处AT3703从主席台到此处还可达到106db的直达声声压，这样为系统留有充分的功率余量，此处可以使系统长期轻松平稳的工作在100db以上的声压水准，除完成主要语音传输功能外，还可以应付大动态的音乐节目，其水平辐射角90度，垂直辐射角度60度，能轻松覆盖全场，现场视环境考虑采用隐蔽式安装，由于其点声源的技术，指向性好，声反馈的机率很小。四、主要设备简介4-1、C-MARK、CM2042E调音台 1、 8/12路带有XLR话筒，LINE，插入TRS插座输入通道，带有输入/输出增益控制，2端编组输出，3个辅助输出和3段EQ调节，其中中频段还有可选频的动态均衡器； 2、 4X4立体声/话筒通道输入，带有输入/输出增益控制，3个辅助输出和4段EQ调节； 3、 超低噪音的话筒前置放大器带48V幻像电源及可开关控制的75Hz，18dB/oct低频滤波器； 4、 每个声道都有静音、FADER前/FADER后、独听及编组功能； 5、 带24-bit数字效果器，具有延时、混响及多种效果； 6、 主输出通道带7段EQ均衡并受开关控制； 7、 具有2路回放监听输入和2路录音输出RCA接口，并有进入主通道可选开关； 8、 2路完全独立的主声道XLR接口输出，并带有外接信号插入功能和独立的总电平控制FADER； 9、 2路编组输出带有增益控制，带PFL控制开关； 10、2路立体声辅助返回带增益控制，带PFL控制开关 11、每个输入通道均有3路辅助输出（AUX SEND1-2，MON），其中AUX SEND2可作为数字效果输出接口； 12、 所有输入通道、编组输出和主输出均使用权用100mm高品质的推子控制；4-2、C-MARK、AT3703音箱 单元配置: 15”+ 75Ti+ 44super Ti Lo 15100A+Hi75T+Hi44T 额定功率: 350W Rms 最大功率: 700W 频率响应: 35Hz?20KHz(-6dB)额定功率: 8 ohm 信号灵敏度: 102dB(1m/w)辐射角度: 128dB -6dB Dispersion: 90H60V 音箱尺寸: (front494+ rear315)600 D815H (mm)重量:47.7kg双通道31段均衡器 1/3倍频程滤波； 20Hz 到20KHz精确频率均衡调整范围； 恒定Q值滤波器； 12dB/6dB的提升和衰减模式可开关转换并且配有状态指示灯； 精确的12段输出电平（从-30到+12dB）指示及削顶失真指示灯； 配有XLR和6.3mm耳机输入/输出插座，适合平衡和不平衡操作； 信号旁路直通开关功能并且开关配有状态指示灯； 可选频的高频（2.5KHz to 30KHz）和低频（10Hz to 400KHz）滤波器； 15dB的整体增益提升和衰减控制。EASE图多功能厅三维效果图这是一个与实体相符的模型具有实际的参考意义多功能厅平面图多功能厅侧面图多功能厅平面声线覆盖图此图显示了音箱的能量指向的主要覆盖面积多功能厅侧面声线覆盖图此图从侧面显示了音箱的能量指向的主要覆盖面积多功能厅声线内视覆盖图此图从音箱的角度显示了音箱的能量指向的主要覆盖面积多功能厅声学效果图此图可让你感觉一个实体的厅堂及音箱摆放位置多功能厅室声学内视效果图此图从内部让你感觉一个实体的厅堂及音箱摆放位置多功能厅在250Hz时声压图此图可让你直观的知道声压级是否达到指标，在这里厅堂的大部分面积声压级达到118dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行多功能厅在500Hz时声压图此图可让你直观的知道声压级是否达到指标，在这里厅堂的大部分面积声压级达到116dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行多功能厅在1000Hz时声压图此图可让你直观的知道声压级是否达到指标，在这里厅堂的大部分面积声压级达到112dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行多功能厅在2000Hz时声压图此图可让你直观的知道声压级是否达到指标，在这里厅堂的大部分面积声压级达到110dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行多功能厅在4000Hz时声压图此图可让你直观的知道声压级是否达到指标，在这里厅堂的大部分面积声压级达到108dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行 经过计算机对各项指标的测算，结果都表明应用美国C-MARK AT系列音箱能达到并超出国家标准，这样对声音的高品质有了客观科学的保障。因此我们相信此设计方案是能满足甲方要求的。
