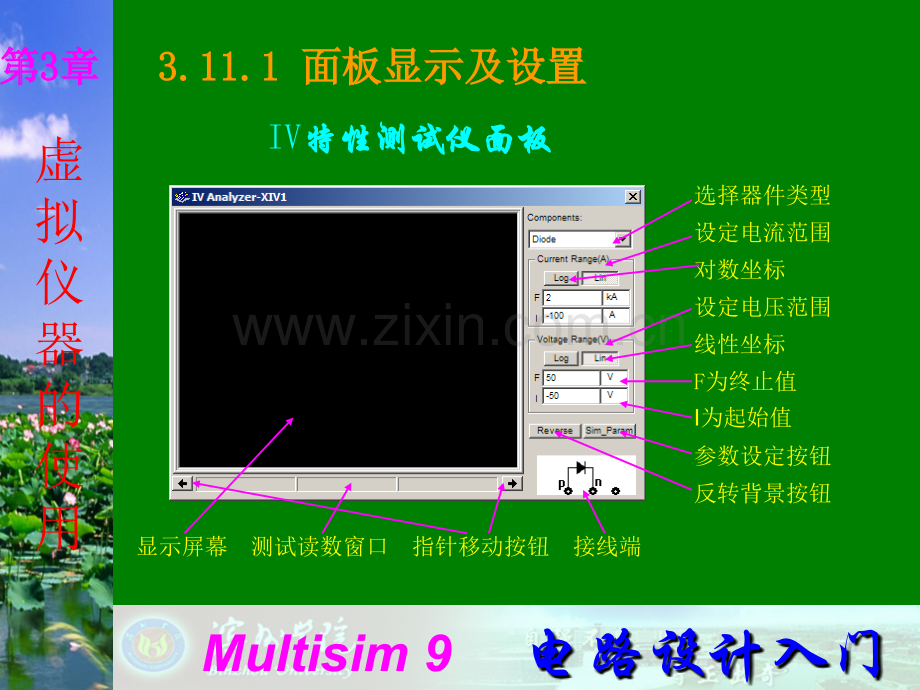

Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用3.11 IV3.11 IV特性测试仪特性测试仪 IV分析仪（IV Analyzer）是测试半导体器件特性曲线的仪器，等同于现实的晶体管特性曲线测试仪。IV分析仪的图标上有3个端子。在选择了器件类型后，面板接线端口会出现相应的连接提示，按提示连接即可。Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用3.11.1 3.11.1 面板显示及设置面板显示及设置IV特性测试仪面板特性测试仪面板显示屏幕 测试读数窗口 指针移动按钮 接线端选择器件类型 设定电流范围对数坐标设定电压范围 线性坐标F为终止值I为起始值参数设定按钮 反转背景按钮 Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用参数设置对话框 VCE设定起始值终止值增量 VPN设定起始值终止值增量 VDS设定起始值终止值增量 VGS设定起始值终止值步进值 确认按钮IB设定起始值终止值步进值取消按钮 Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用提取IV特性测试仪图标并双击，将其面板打开。3.11.2 IV特性测试仪使用举例1 Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用提取一只二极管，按照面板上的提示与IV特性测试仪图标端子连接。Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用打开仿真开关，屏幕显示默认设置的二极管特性曲线。Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用3.11.3 IV特性测试仪使用举例2点击Components区右边的黑箭头，打开下拉菜单，选择BJT NPN。右下角出现NPN三极管的连接提示。Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用提取NPN三极管2SC1815，安连接提示与IV特性测试仪图标输入端连接。Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用打开运行开关启动仿真。2SC1815的特性曲线即显示在屏幕上。Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用 Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用3.11.4 IV特性测试仪使用举例3用鼠标左键按住显示屏左边纵轴上端的绿色小三角，向右拖出。屏幕下边最左一格显示基极电流的第1条曲线,中间一格显示读数指针的坐标，右边一格显示基极电流的第1条曲线与读数指针交点的纵坐标。Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用继续向右拖，左边一格显示不变，中间一格和右边一格显示数据则不断变化。Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用用鼠标单击下数第2条曲线。左边一格显示变为I-b(2m)，中间一格不变，右边变为117.903mA。Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用再单击第3条曲线。左边一格显示变为I-b(3m)，中间一格不变，右边变为153.743mA。照此办理，即可特性曲线每一点的读数。Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用移动读数指针除用鼠标拖动外，还可以用鼠标单击屏幕下边两端的箭头按钮。比直接拖动更精准。Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用右键单击读数指针，可打开操作菜单。执行相关命令，既可以输入X坐标，也可以按Y坐标求相关数据，还可以求特定曲线。Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用单击Sim-Param按钮，打开Simulate Parameters对话框。设定Vce的起始电压和终止电压以及Ib的起始电流和终止电流。Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用既可以观察晶体管高电压、大电流特性。Multisim 9 电路设计入门第第3 3章章虚拟仪器的使用也可以了解低压、小电流特性或其他局部细节。
