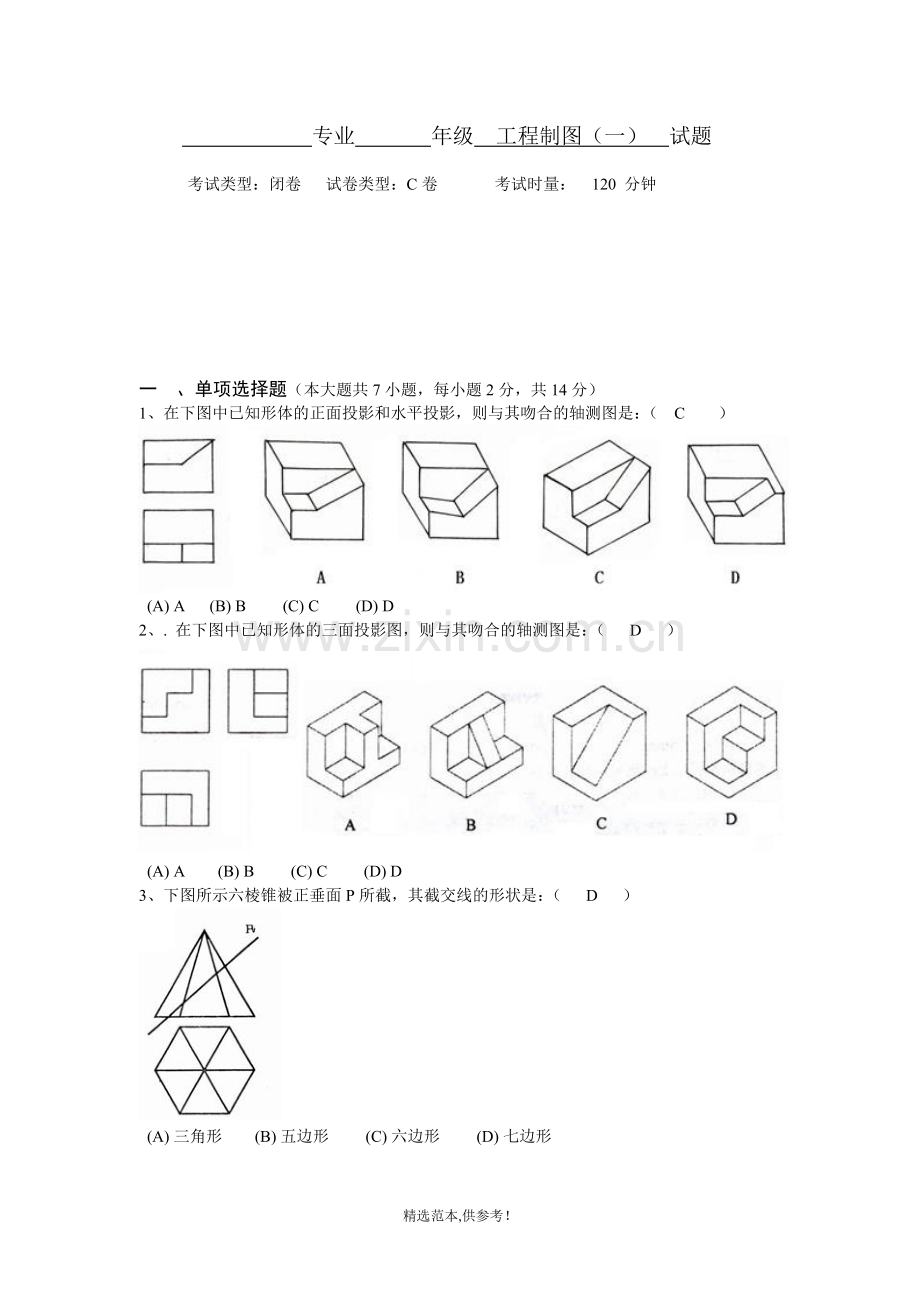

专业 年级 工程制图（一） 试题
考试类型：闭卷 试卷类型：C卷 考试时量： 120 分钟

一 、单项选择题（本大题共7小题，每小题2分，共14分）
1、在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：（ C ）

  (A) A (B) B  (C) C  (D) D
2、. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：（ D ）

  (A) A (B) B  (C) C  (D) D
3、下图所示六棱锥被正垂面P所截，其截交线的形状是：（ D ）

  (A) 三角形 (B) 五边形  (C) 六边形  (D) 七边形

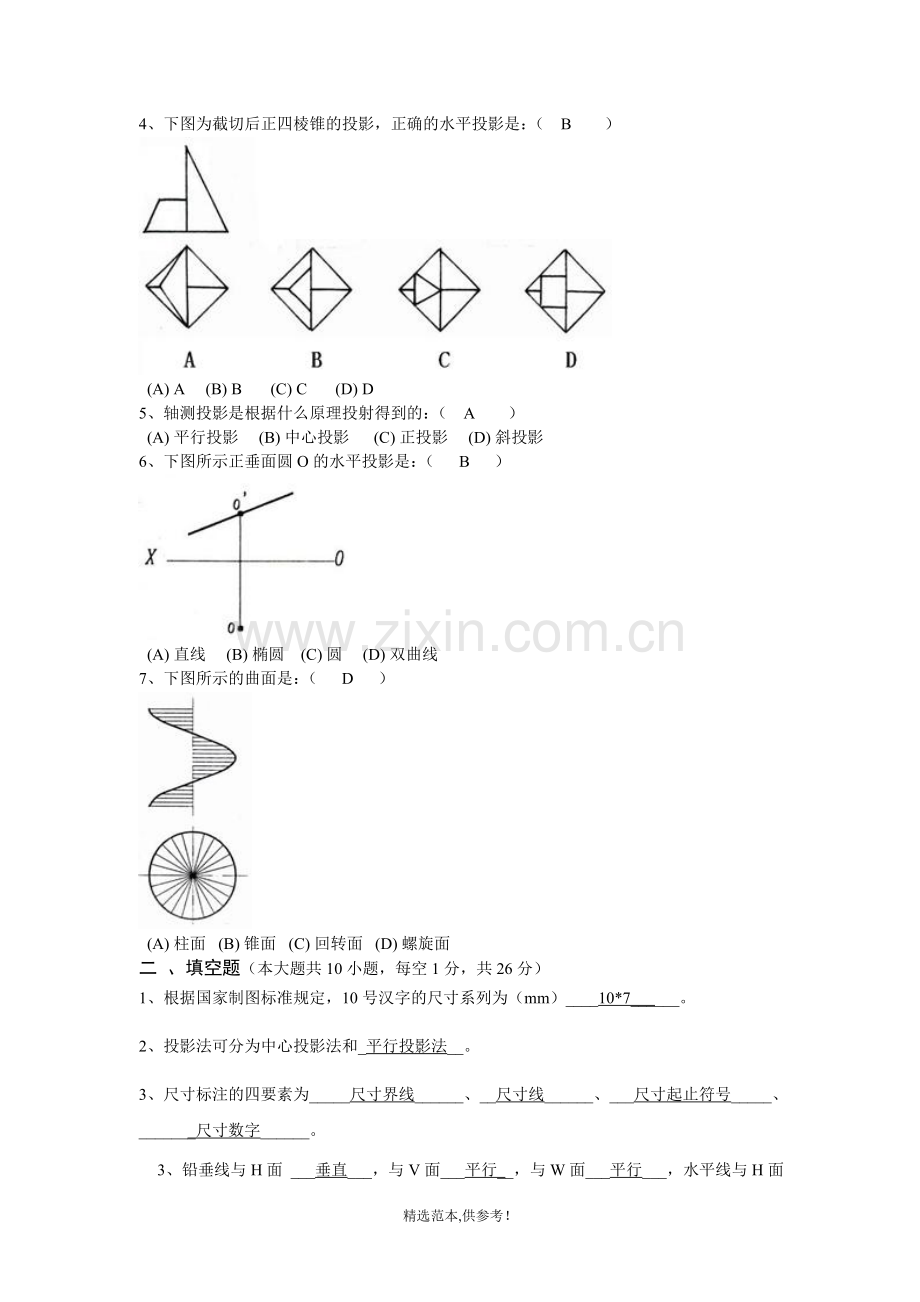

4、下图为截切后正四棱锥的投影，正确的水平投影是：（ B ）

  (A) A  (B) B  (C) C  (D) D
5、轴测投影是根据什么原理投射得到的：（ A ）
  (A) 平行投影  (B) 中心投影 (C) 正投影  (D) 斜投影
6、下图所示正垂面圆O的水平投影是：（ B ）

  (A) 直线  (B) 椭圆 (C) 圆  (D) 双曲线
7、下图所示的曲面是：（ D ）

  (A) 柱面  (B) 锥面  (C) 回转面  (D) 螺旋面
二 、填空题（本大题共10小题，每空1分，共26分）
1、根据国家制图标准规定，10号汉字的尺寸系列为（mm）____10*7______。
2、投影法可分为中心投影法和_平行投影法__。
3、尺寸标注的四要素为_____尺寸界线______、__尺寸线______、___尺寸起止符号_____、_______尺寸数字______。
3、铅垂线与H面 ___垂直___，与V面___平行__，与W面___平行___，水平线与H面____平行____，与V面___倾斜__，与W面___倾斜___。（垂直、平行、倾斜）
4、棱柱的棱线互相 __平行___。
5、射线由前向后方正立投影面（简称正面，用____V____表示）投射，在正面得到一个视图，称为____正立面____图。
6、投射线由上方向下方投射，在水平面上得到一个视图称为____平面图______
7、射线由左方向右方投射，在侧面得到一个视图称为____侧立面图______。
8、最基本的平面立体有____棱柱____和棱锥。
9、点的投影规律
点的V面投影和H面投影的连线垂直于____OX_____轴
点的V面投影和W面投影的连线垂直于_____OZ____轴
10、平面平行投影面实形现_____实形_____性。
平面垂直投影面，投影成直线_____积聚_____性。
平面倾斜投影面，投影类似形_____相仿____性。
11、水平线AB，在_____H_____面上反映实长，在V面的投影平行____OX轴______,在W面上的投影____平行______ OZ轴.

三、判定两直线的相对位置(平行、相交、交叉)。(本大题共4小题，每小题2分，共8分)

1、___交叉__ 2、___相交___ 3、__交叉__ 4、___平行___

四、求作已知图形的水平面投影。(10分)

五、补出立体的第三投影图(12分)

六、作轴测图(15分)

七、按要求作图(本大题共15分)

（注：作图题分数按作对的线条情况给分，画对一条线得相应分数，不再在图中做具体标注！）
