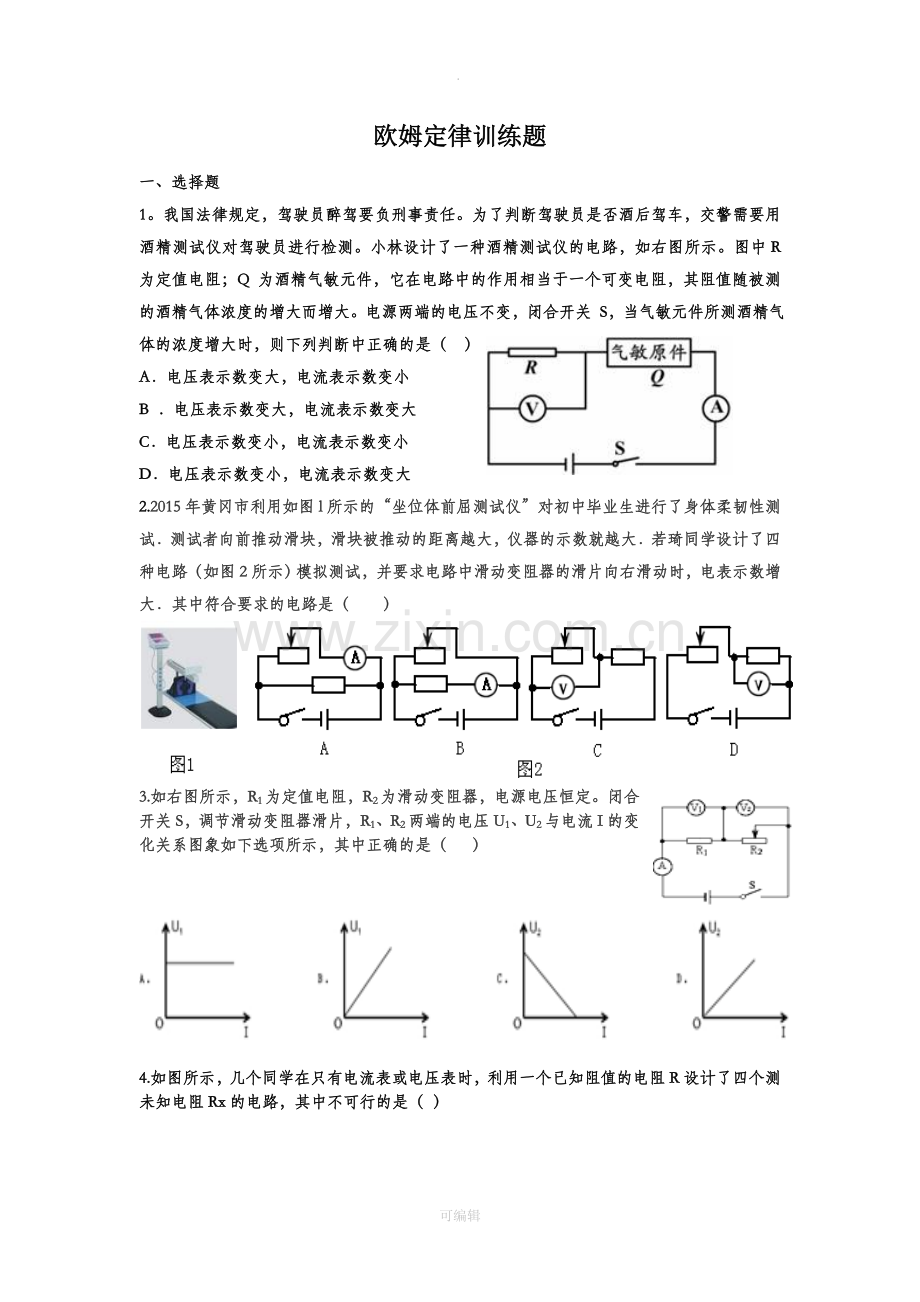

欧姆定律训练题
一、选择题
1。我国法律规定，驾驶员醉驾要负刑事责任。为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。小林设计了一种酒精测试仪的电路，如右图所示。图中R 为定值电阻；Q 为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大。电源两端的电压不变，闭合开关 S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（ ）
A．电压表示数变大，电流表示数变小
B ．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变小
D．电压表示数变小，电流表示数变大
2.2015年黄冈市利用如图l所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．若琦同学设计了四种电路（如图2所示）模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大．其中符合要求的电路是（　　）

3.如右图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。闭合开关S，调节滑动变阻器滑片，R1、R2两端的电压U1、U2与电流I的变化关系图象如下选项所示，其中正确的是（ ）

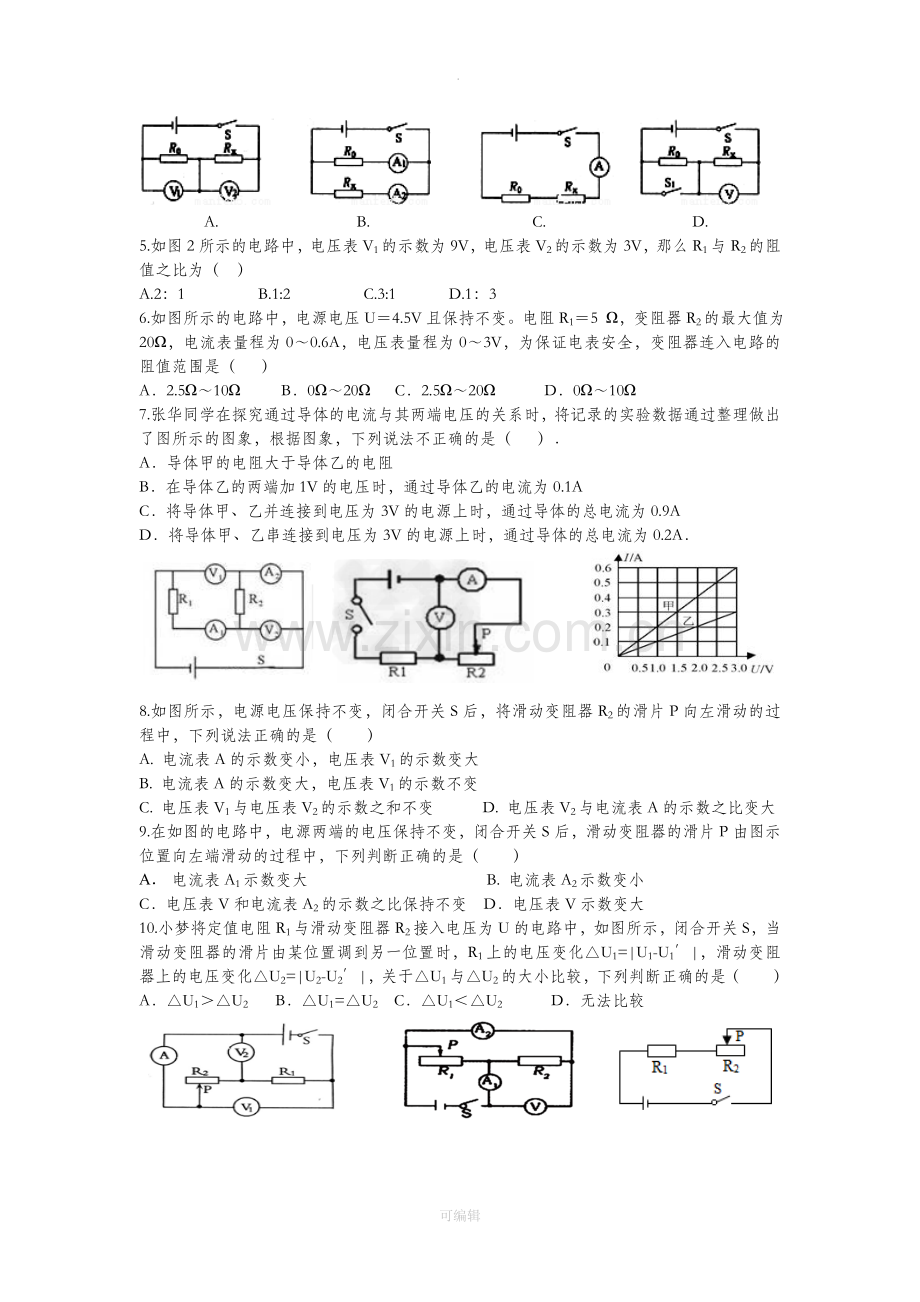

4.如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R设计了四个测未知电阻Rx的电路，其中不可行的是（ ）

A. B. C. D.
5.如图2所示的电路中，电压表V1的示数为9V，电压表V2的示数为3V，那么R1与R2的阻值之比为（   ）
A.2：1   B.1:2 C.3:1    D.1：3
6.如图所示的电路中，电源电压U＝4.5V且保持不变。电阻R1＝5 Ω，变阻器R2的最大值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V，为保证电表安全，变阻器连入电路的阻值范围是（ ）
A．2.5Ω～10Ω          B．0Ω～20Ω      C．2.5Ω～20Ω            D．0Ω～10Ω
7.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了图所示的图象，根据图象，下列说法不正确的是（ ）．
A．导体甲的电阻大于导体乙的电阻
B．在导体乙的两端加1V的电压时，通过导体乙的电流为0.1A
C．将导体甲、乙并连接到电压为3V的电源上时，通过导体的总电流为0.9A
D．将导体甲、乙串连接到电压为3V的电源上时，通过导体的总电流为0.2A．

8.如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动的过程中，下列说法正确的是（　　）
A. 电流表A的示数变小，电压表V1的示数变大
B. 电流表A的示数变大，电压表V1的示数不变
C. 电压表V1与电压表V2的示数之和不变 D. 电压表V2与电流表A的示数之比变大
9.在如图的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P由图示位置向左端滑动的过程中，下列判断正确的是（　　）
A． 电流表A1示数变大 B. 电流表A2示数变小
C．电压表V和电流表A2的示数之比保持不变 D．电压表V示数变大
10.小梦将定值电阻R1与滑动变阻器R2接入电压为U的电路中，如图所示，闭合开关S，当滑动变阻器的滑片由某位置调到另一位置时，R1上的电压变化△U1=|U1-U1′|，滑动变阻器上的电压变化△U2=|U2-U2′|，关于△U1与△U2的大小比较，下列判断正确的是（　　）
A．△U1＞△U2 B．△U1=△U2 C．△U1＜△U2 D．无法比较

11.如图，开关S闭合后，电压表V1为4V，电压表V2示数为6V，电流表A示数为1A，且将R2和R3互换位置后，发现三表示数均不变，则（　　）
A. 通过三电阻R1、R2、R3的电流之和为1A B. R1=2Ω
C. 电源电压U为7V D. R2两端电压为4V
12.如图，电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙=1∶3；断开开关，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲∶I乙是（      ）
A.1∶3         B.3∶1       C.1∶1        D.4∶3

13.如图所示的电路，电源电压保持不变．当开关S闭合后，滑动变阻器的滑片由中点向右滑动的过程中，下列说法中正确的是（　　）
A．电流表A1示数变小，电流表A2示数不变
B．电流表A1示数不变，电流表A2示数变小
C．电流表A1示数变大，电流表A2示数变小
D．电流表A1示数变小，电流表A2示数变大
14.如图所示是小明设计的一个简易电子身高测量仪的示意图．其中，电源电压恒为6V，保护电阻R0＝20Ω；R是一只固定着的、竖直放置的硬电阻棒、总长为40cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计．小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表．若已知小英测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息可知（　　）

小聪
小英
小亮
A表示数I／A
0.20
0.15
0.12
V表示数U／V
2.0
3.0
3.6
身高h／m

1.6

A．电阻棒的总电阻是40Ω
B．小聪的身高是1.7m，小亮的身高是1.5m
C．小聪的身高是1.5m，小亮的身高是1.7m
D．从理论上分析，该测量仪的身高测量范围是1.2～1.8m
二、填空题
15.如图，电阻R1与R3相等，电阻R2与R4相等．现有一个两端电压为10V的电源，当把该电源接在A、B两个接线端时，电压表的示数为7.5V，电阻R1两端的电压为U1．当把该电源接在C、D两个接线端时，电压表的示数为5V，电阻R2两端的电压为U2．则．U1：U2= ，R1：R2= ．
16.如图所示，电源两端电压不变，电阻R1的阻值为2Ω．闭合开关S，当滑动变阻器的滑片P位于A点时，电压表V1的示数为4V，电压表V2的示数为10V．当滑动变阻器的滑片P位于B点时，电压表V1的示数为8V，电压表V2的示数为11V．则电阻R2的阻值为 Ω

17.小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6V，滑动变阻器R2的最大电阻为20Ω，电阻R1为10Ω．实验过程中，将滑动变阻器滑片移到某一位置时，读出电阻R1两端电压为4V，并读出了电流表此时的示数．紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有15Ω、30Ω、45Ω和60Ω各一个，为了保证实验成功，小华应选择的电阻是____Ω和____Ω.
18.如图甲所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱。闭合开关S后，调节电阻箱R的阻值，得到电压表示数U与电阻箱阻值R的变化关系如图乙所示，则可求出电源电压为 V，R0的阻值为 Ω。

三、实验与探究
19.如图所示电路中，电源电压恒定，电阻R的阻值20Ω．

（1）闭合开关S2时，R和L是_____联；
（2）在对S1和S2进行闭合或断开的各种操作中，电流表可读得0.5A和0.3A两个值，那么电源电U=_____V，灯泡电阻RL=_____Ω（灯泡电阻不随温度变化）。
如图所示的电路中，电源两端的电压不变，定值电阻R的阻值为R0。闭合开关S，当滑动变阻器接入电路中的电阻值为10Ω时，电压表的示数为U0。断开开关S，把电阻R换成阻值为3R0的另一定值电阻，闭合开关S，电压表的示数 U0（填“大于”“小于”“等于”）。调节滑动变阻器滑片P的位置使电压表的示数仍为U0，则此时滑动变阻器接入电路中的电阻值为  Ω。
20.探究“电流与电阻的关系”。器材有：滑动变阻器、开关、电源(电压恒为6V)各一个，电流表、电压表各一块，三个定值电阻(10Ω、15Ω、20Ω)，导线若干。
⑴图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。

⑵电路连接正确后，闭合开关前，滑片应置于_________端（选填“A”或“B”）
⑶闭合开关后，移到滑片，使与电阻(20Ω)并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表1所示。老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因是____________________________________________________。改变连接后，当电压表示数仍为4V时，电流表示数为________A（如图乙所示）。
综合分析数据可得：电压一定时，_______________________________________。

【拓展】小明又利用上述实验器材探究“电流与电压的关系”，将滑片从一端移到另一端的过程中，收集的实验数据填入了表2中。
⑴分析表2中数据可得：电阻一定时，____________________________________。
⑵分析可知，小明使用的变阻器的最大阻值为_______________Ω。

21.小明用如图所示电路测量某电路元件盒中未知电阻Rx的阻值，已知未知电阻Rx的阻值不小于5Ω，电源由两节干电池组成，除了开关、导线外，可供使用的实验器材有：电压表（量程0﹣15V，0﹣3V），电流表（量程0﹣3A，0﹣0.6A），滑动变阻器R（20Ω，1A），阻值已知且大小不等的定值电阻R1和R2．
（1）为完成此实验，电压表的量程应选择  V，电流表的量程应选择 A．
（2）实验中移动滑动变阻器的滑片，当电流表的示数是0.14A时，电压表的示数是2.1V，当电流表的示数是0.2A时，电压表的示数是1.8V，电路元件盒中电源电压是  V，未知电阻Rx的阻值是 Ω．

四、 综合计算题
22.图甲是一个电子拉力计原理图。硬质弹簧右端和金属滑片P固定在一起(P与R1间的摩擦不计)。电压表量程为0～3V，a、b是一根长为6cm的均匀电阻丝，阻值R1=30Ω，电源电压U=6V。

（1）要保证电压表能正常工作，电路 中RO至少应为  。
（2）当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数为_V。
（3）已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示，若R0=45Ω，通过计算说明, 开关S闭合后，当电压表指针指在0.8V处，作用在拉环上水平向右的拉力为多大?此拉力器的量程为多少？

23.如图所示，L为标有“6V 0.4A”的小灯泡，滑动变阻器R的最大阻值为12欧，R0为定值电阻。求（1）小灯泡正常发光时电阻（2）当S1、S2都断开是，滑片滑到变阻器的中点时，灯L恰好正常发光，求电源电压（3）当S1、S2都闭合，滑片滑到b端时，电流表的示数为1.0A，求R0的阻值

24.如图甲所示，电源电压为U保持不变，R0为定值电阻。闭合开关，电流表A的示数为I，电压表V1的示数为U1，电压表V2的示数为U2。移动滑动变阻器得到在不同电流下的U1—I图线和U2—I图线，如图乙所示。

(1)随着电路中电流的增大，电压表V1的示数U1 ，电压表V2的示数U2 ；(选填“减小”或“增大”)
(2)在U—I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是 Ω；
(3)请根据图像求电源电压U和定值电阻R0的阻值。

25.如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变．改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图像分别表示在图乙所示的坐标系中．则：（1）当滑片移至a端时，对应的是图乙中的________点；（2）当滑片移至b端时，电路中的电流为________A；（3）R3的阻值为多少？（4）电源的电压为多少？
