电缆隐蔽验收记录文本[20种].doc

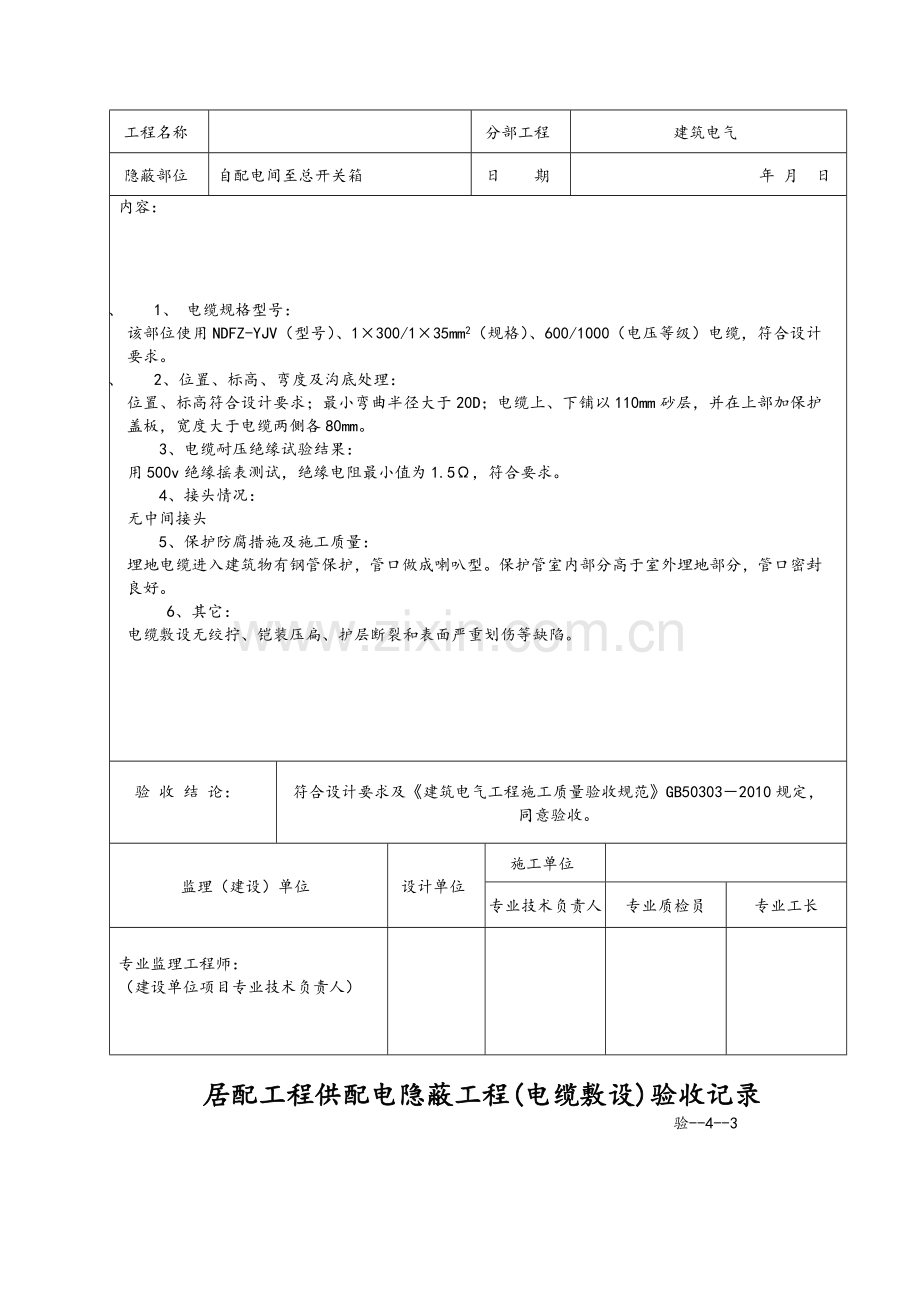

直接埋地电缆隐蔽验收记录工程名称分部工程建筑电气隐蔽部位自配电间至总开关箱日 期 年 月 日内容：1、 1、 电缆规格型号：该部位使用NDFZ-YJV（型号）、1300/135mm2（规格）、600/1000（电压等级）电缆，符合设计要求。2、 2、位置、标高、弯度及沟底处理：位置、标高符合设计要求；最小弯曲半径大于20D；电缆上、下铺以110mm砂层，并在上部加保护盖板，宽度大于电缆两侧各80mm。3、电缆耐压绝缘试验结果：用500v绝缘摇表测试，绝缘电阻最小值为1.5，符合要求。 4、接头情况：无中间接头5、保护防腐措施及施工质量：埋地电缆进入建筑物有钢管保护，管口做成喇叭型。保护管室内部分高于室外埋地部分，管口密封良好。6、其它：电缆敷设无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。验 收 结 论：符合设计要求及建筑电气工程施工质量验收规范GB503032010规定，同意验收。监理（建设）单位设计单位施工单位专业技术负责人专业质检员专业工长专业监理工程师：（建设单位项目专业技术负责人）直接埋地电缆隐蔽验收记录工程名称分部工程建筑电气隐蔽部位自配电间至总开关箱日 期 年 月 日内容：3、 1、 电缆规格型号：该部位使用NDFZ-YJV（型号）、1300/135mm2（规格）、600/1000（电压等级）电缆，符合设计要求。4、 2、位置、标高、弯度及沟底处理：位置、标高符合设计要求；最小弯曲半径大于20D；电缆上、下铺以110mm砂层，并在上部加保护盖板，宽度大于电缆两侧各80mm。3、电缆耐压绝缘试验结果：用500v绝缘摇表测试，绝缘电阻最小值为1.5，符合要求。 4、接头情况：无中间接头5、保护防腐措施及施工质量：埋地电缆进入建筑物有钢管保护，管口做成喇叭型。保护管室内部分高于室外埋地部分，管口密封良好。6、其它：电缆敷设无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。验 收 结 论：符合设计要求及建筑电气工程施工质量验收规范GB503032010规定，同意验收。监理（建设）单位设计单位施工单位专业技术负责人专业质检员专业工长专业监理工程师：（建设单位项目专业技术负责人）居配工程供配电隐蔽工程(电缆敷设)验收记录验-4-3工程名称日期施工单位线路名称验收项目质量要求验收结果结论电缆材料电缆应采用交联聚乙烯绝缘电力电缆，并根据使用环境采用防水外护套、阻燃型。（高层建筑室内电缆应为阻燃型电缆），电缆截面尺寸、电压等级符合设计图纸要求电缆敷设电缆排列整齐，无机械损伤。垂直敷设或超过45度倾斜敷设的电缆在每个支架上要进行固定，在桥架上每隔2米处要固定。水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处应固定。电缆弯曲半径应满足规程要求（交联聚乙烯绝缘电力电缆大于15D,D为电缆外径)电缆接地电缆接地良好。接地电阻符合设计要求。电缆封堵电缆管口或电缆井口处要有防火泥，在封堵孔洞时，封堵应严实可靠，不应有明显的裂缝和可见的孔隙，孔洞较大者应加耐火衬板后再进行封堵。在电缆沟中应用软质耐火材料分段设置阻火墙。在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处需用防火堵料密实封堵。电缆标牌在电缆终端头、电缆接头、拐弯处、电缆井的两端，电缆上应装设标志牌。电缆标牌应写明电缆型号，规格及起迄地点；标志牌的字迹应清晰不易脱落。电缆附件电缆附件材料应符合设计要求。电缆终端上应有明显的相色标志。电缆中间接头处必须设置检查井。10KV电缆交接试验电缆主绝缘交流耐压试验符合试验规程要求低压电缆交接试验电缆主绝缘绝缘电阻符合要求资料及技术文件电缆敷设路径图，CAD制作电缆与其它管线交叉图多根电缆平行排列的电缆断面图电缆施工设计图、电缆清册、变更设计的证明文件和竣工图。电缆制造厂提供的产品说明书、试验记录、合格证件隐蔽工程施工安装记录及验收记录。电缆线路的安装记录试验记录电缆抽检记录验收人员A4电缆敷设报验申请表 工程名称：昆明同仁医院安防及一卡通弱电系统工程 编号： 致： 云南世博建设监理有限公司 我单位已完成了昆明同仁医院医技楼地下层弱电系统穿线工作，现报上该工程报验申请表，请予以审查和验收。 附： 1、隐蔽工程检查记录2、电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表3、电缆沟内和电缆竖井内电缆敷设工程检验批质量验收记录表4、电线导管、电缆导管和线槽敷设检验批质量验收记录表 承包单位（章） 昆明凯裕电子科技有限公司 项目经理 日 期 审查意见:项目监理机构 专业监理工程师 日 期 隐蔽工程检查记录表C5-1编号工程名称昆明同仁医院安防及一卡通弱电工程隐蔽项目安防及一卡通弱电系统电缆敷设检验日期2009-5-5隐检部位医技楼地下层隐检依据：施工图图号 SG-6 设计变更/洽商（编号 ）及有关国家现行标准等。主要材料名称规格/型号：实芯聚乙烯绝缘聚氯乙烯护套射频同轴电缆：RVV75-5聚氯乙烯护套软线：RVV2*1.0超五类4对非屏蔽双绞电缆：PC101004隐蔽内容：1、 该部位电线、电缆敷设无绞拧、压扁、护层断裂以及表面严重创伤。2、 桥架内大于45倾斜敷设的电缆每隔2米处设固定点。电缆出入桥架、竖井以及管子管口处等作密封处理。电缆敷设排列整齐，水平敷设的电缆首尾两端、转弯两侧及每隔510米处设固定点。3、 电线、电缆穿管前将管内清理干净、不同回路、不同电压等级和交流与直流的电线穿不同的管，且管内电线无接头。4、 电缆首端、末端和分支处设有标志牌。申报人：检查意见：检查结论： 同意隐蔽 不同意，修改后进行复查签字栏建设（监理）单位施工单位昆明凯裕电子科技有限公司专业技术负责人专业质检员专业工长电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表GB50303-2002 060302 060404 单位（子单位）工程名称昆明同仁医院分部（子分部）工程名称安防及一卡通弱电工程验收部位医技楼地下层施工单位昆明凯裕电子科技有限公司项目经理分包单位分包项目经理施工执行标准名称及编号建筑电气工程施工质量验收规范 GB503032002施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属电缆桥架、支架和引入、引出的金属导管的接地或接零第12.1.1条2电缆敷设检查第12.1.2条一般项目1电缆桥架检查第12.2.1条2桥架内电缆敷设和固定第12.2.2条3电缆的首端、末端和分支处的标志牌第12.2.3条施工单位检查评定结果专业工长（施工员）施工班组长 项目专业质量检查员： 年 月 日 监理（建设）单位验收结论 专业监理工程师：（建设单位项目专业技术负责人） 年 月 日电缆沟内和电缆竖井内电缆敷设工程检验批质量验收记录表GB50303-2002 060204 060303 单位（子单位）工程名称昆明同仁医院分部（子分部）工程名称安防及一卡通弱电工程验收部位医技楼地下层施工单位昆明凯裕电子科技有限公司项目经理分包单位分包项目经理施工执行标准名称及编号建筑电气工程施工质量验收规范 GB503032002施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属电缆支架、电线导管的接地或接零第13.1.1条2电缆敷设检查第13.1.2条一般项目1电缆支架安装第13.2.1条2电缆的弯曲半径第13.2.2条3电缆的敷设固定和防火措施第13.2.3条4电缆的首端、末端和分支处的标志牌第13.2.4条施工单位检查评定结果专业工长（施工员）施工班组长 项目专业质量检查员： 年 月 日 监理（建设）单位验收结论 专业监理工程师：（建设单位项目专业技术负责人） 年 月 日电线导管、电缆导管和线槽敷设检验批质量验收记录表GB50303-2002 060105 060305 060406 060606 单位（子单位）工程名称昆明同仁医院分部（子分部）工程名称安防及一卡通弱电工程验收部位医技楼地下层施工单位昆明凯裕电子科技有限公司项目经理分包单位分包项目经理施工执行标准名称及编号建筑电气工程施工质量验收规范 GB503032002施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1交流单芯电缆不能单独穿于钢导管内第15.1.1条2电线穿管第15.1.2条3爆炸危险环境照明线路的电线、电缆选用和穿管第15.1.3条一般项目1电线、电缆管内清扫和管口处理第15.2.1条2同一建筑物、构筑物内电线绝缘层颜色的选用第15.2.2条3线槽敷设第15.2.3条施工单位检查评定结果专业工长（施工员）施工班组长 项目专业质量检查员： 年 月 日 监理（建设）单位验收结论 专业监理工程师：（建设单位项目专业技术负责人） 年 月 日
