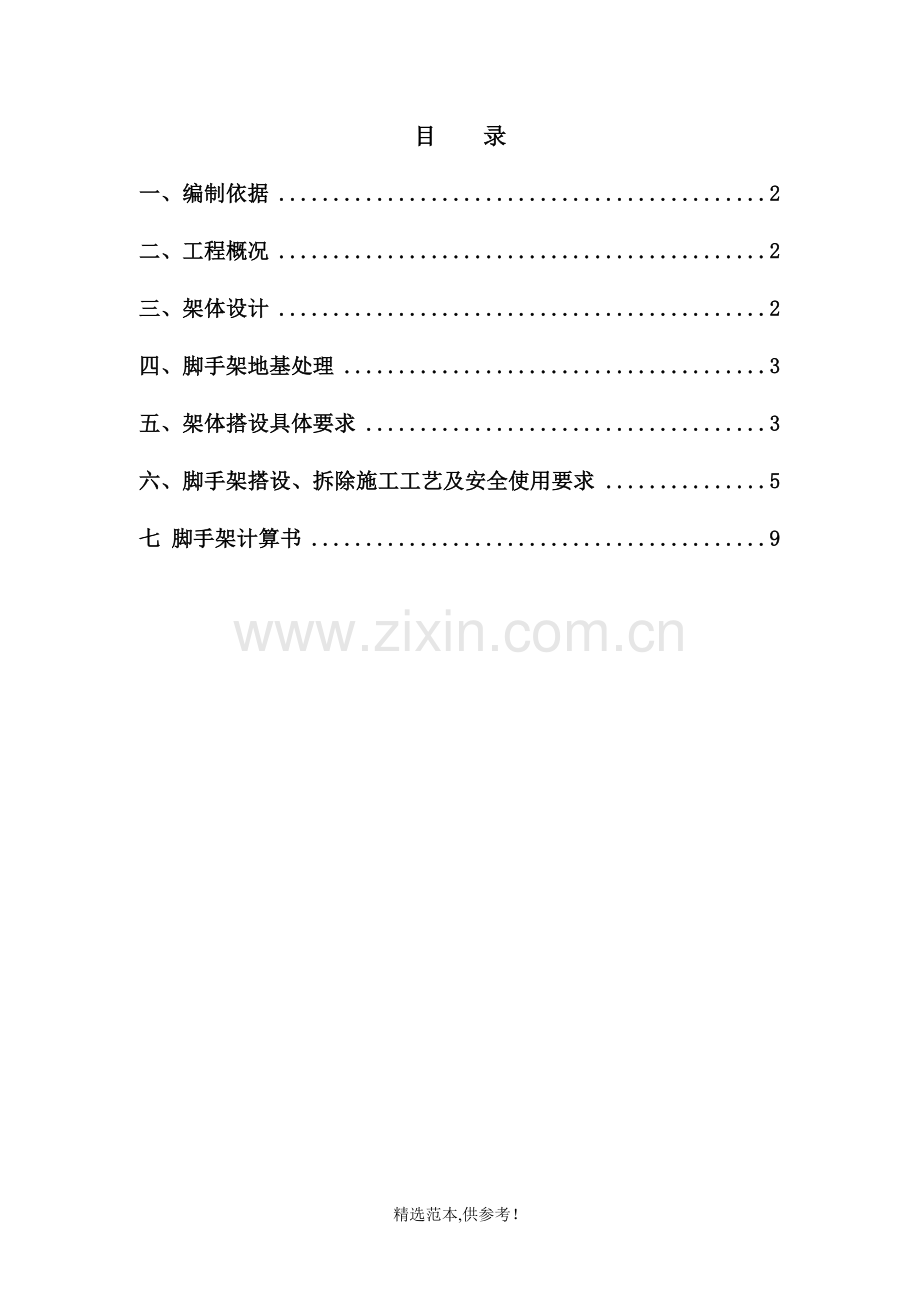

高边坡脚手架施工方案.doc_第1页
第1页 / 共13页

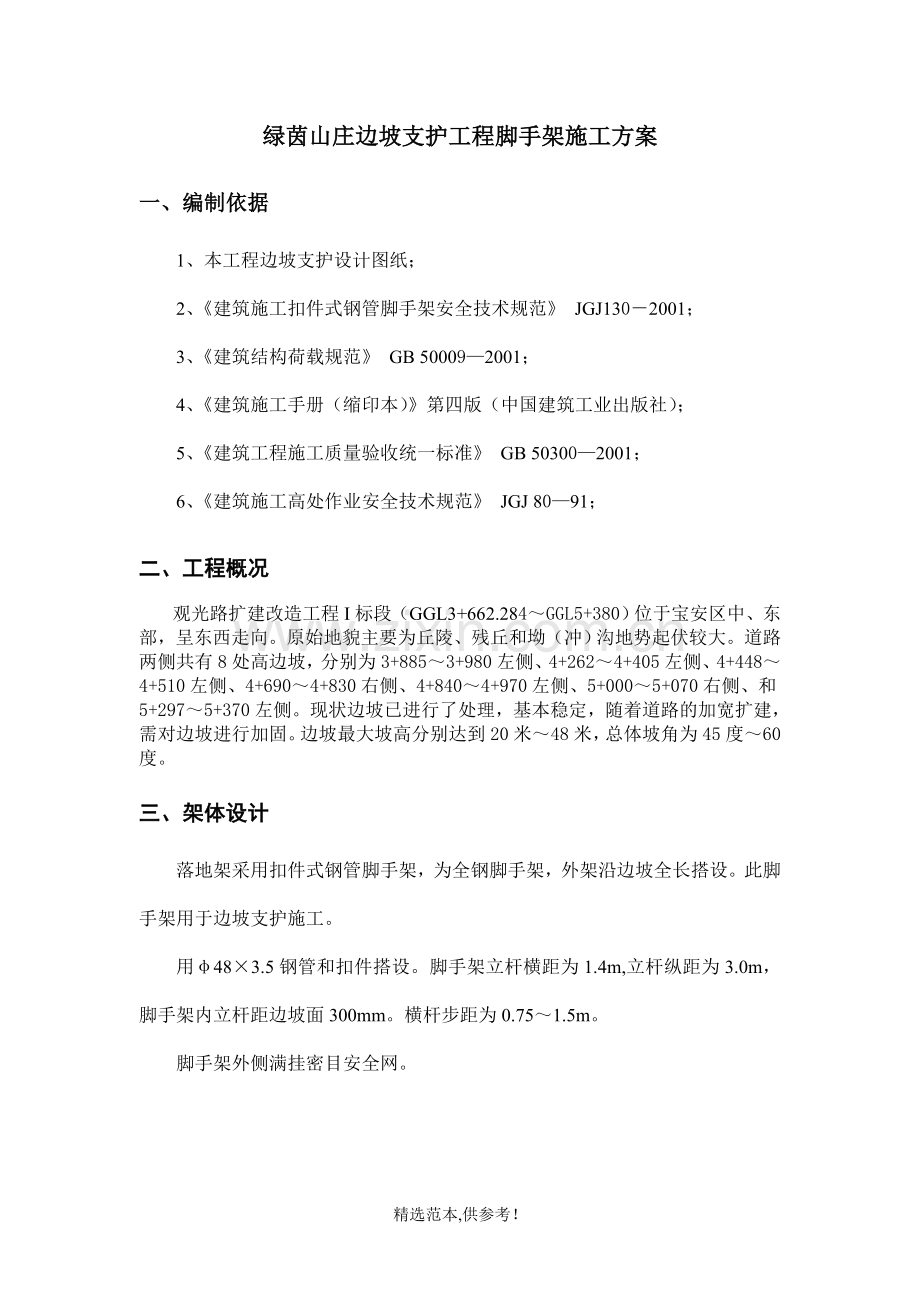

高边坡脚手架施工方案.doc_第2页
第2页 / 共13页
高边坡脚手架施工方案.doc_第3页
第3页 / 共13页
高边坡脚手架施工方案.doc_第4页
第4页 / 共13页
高边坡脚手架施工方案.doc_第5页
第5页 / 共13页
点击查看更多>>
资源描述

1、目 录一、编制依据2二、工程概况2三、架体设计2四、脚手架地基处理3五、架体搭设具体要求3六、脚手架搭设、拆除施工工艺及安全使用要求5七 脚手架计算书9绿茵山庄边坡支护工程脚手架施工方案一、编制依据1、本工程边坡支护设计图纸;2、建筑施工扣件式钢管脚手架安全技术规范 JGJ1302001;3、建筑结构荷载规范 GB 500092001;4、建筑施工手册(缩印本)第四版(中国建筑工业出版社);5、建筑工程施工质量验收统一标准 GB 503002001;6、建筑施工高处作业安全技术规范 JGJ 8091;二、工程概况观光路扩建改造工程I标段(GGL3+662.284GGL5+380)位于宝安区中、

2、东部,呈东西走向。原始地貌主要为丘陵、残丘和坳(冲)沟地势起伏较大。道路两侧共有8处高边坡,分别为3+8853+980左侧、4+2624+405左侧、4+4484+510左侧、4+6904+830右侧、4+8404+970左侧、5+0005+070右侧、和5+2975+370左侧。现状边坡已进行了处理,基本稳定,随着道路的加宽扩建,需对边坡进行加固。边坡最大坡高分别达到20米48米,总体坡角为45度60度。三、架体设计落地架采用扣件式钢管脚手架,为全钢脚手架,外架沿边坡全长搭设。此脚手架用于边坡支护施工。用483.5钢管和扣件搭设。脚手架立杆横距为1.4m,立杆纵距为3.0m,脚手架内立杆距边

3、坡面300mm。横杆步距为0.751.5m。脚手架外侧满挂密目安全网。四、脚手架地基处理首先进行搭设场地的平整、夯实工作,上面铺设厚5cm、 宽20cm以上木脚手板或者按设计的立杆间距放置定型钢底座放置在稳定的地基上, 然后放置立杆,铺设木脚手架板要平稳,不得悬空。在距脚手架外排立杆外侧0.5米处,设置一排水沟。 五、架体搭设具体要求5.1 立杆全部立杆采用单立杆,立杆顶端高出边坡最上面一层锚杆1.5m。立杆纵距为3.0m,立杆横距为1.4m,立杆纵距偏差最大为50cm,立杆垂直度最大允许搭设偏差10cm,并且不大于1/100H。立杆接头采用对接扣件连接,立杆与大横杆采用直角扣件连接。脚手架允

4、许水平偏差(mm)搭设中检查偏差的总高度高度(m)50mm40mm20mH=2777H=10202550H=2040501005.2大横杆大横杆置于小横杆之上,在立柱内侧,用直角扣件与立杆扣紧;其长度不小于6m,同一步大横杆四周要交圈。水平杆步距1.0m,在步中设中钢管护栏,采用对接扣件连接,至边角处也可采用搭接,一根水平杆两端的高差不能超过2cm。5.3小横杆每一立柱与大横杆相交处(即主节点)必须设置一根小横杆,并采用直角扣件扣紧在大横杆下部,脚手架小横杆靠边坡一侧的杆端到边坡的距离不大于150mm ,小横杆伸出大横杆外(架体外侧)的长度不宜小于100m,以防止小横杆从大横杆上滑脱。小横杆杆

5、轴线偏离主节点的距离不应大于15cm。5.4 纵横向扫地杆纵向扫地杆采用直角扣件固定在从垫板往上20cm处的立杆上,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于10cm。5.5 立杆、水平杆接头的详细做法立杆上的对接扣件应交错布置:两个相邻立柱的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心距主节点的距离不宜大于步距的1/3,详见附图。立杆搭接采用对接扣件,端部件盖板的边缘至杆端距离不小于100mm。大横杆宜设置在立杆内侧,其长度不宜小于3跨。大横杆的对接扣件应交错

6、布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3。详见附图。水平杆应采用对接扣件连接,如采用搭接,搭接长度不小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。大横杆应作为横向水平杆的支座,用直角扣件固定在立杆上5.6 剪刀撑剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上,旋转扣件中心线距主节点的距离不应大于15cm。剪刀撑接长采用搭接接长,搭接长度不小于100cm,用3个扣件等距布置,扣件扣在钢管端头处不小于

7、10cm处,剪刀撑下端一定要落地。剪刀撑必须在外侧立面沿长度和高度连续设置,为增强脚手架横向平面的刚度,在脚手架拐角处及中间沿纵向每隔6跨加设横向剪刀撑。5.7 防护栏杆栏杆搭设在外立杆的内侧。操作层上部护身栏杆1.2米高,栏杆采用钢管。5.8 脚手架封闭方法脚手架外侧用阻燃密目网全部封闭,将密目网用系绳绑扎至立杆或大横杆上,挂在外排立杆里面,使网与架体牢固的连接在一起。密目网要:四证齐全,要有阻燃性能,其续燃、阻燃时间不得大于4秒,要符合GB16909的规定;每10cm10cm=100cm2的面积上有2000个以上的网目。另外,平行于边坡坡脚方向每2m设置一道斜撑对脚手架进行加固。六、脚手架

8、搭设、拆除施工工艺及安全使用要求6.1 脚手架的搭设 放置纵向扫地杆,自角部起依次向两边立底立杆,底端与纵向扫地杆扣接固定后,装设横向扫地杆并与立杆固定(固定立杆底端前,应吊线确保立杆垂直),每边竖起3-4根立杆后,随即装设第一步纵向水平杆(与立杆扣件固定)和横向水平杆(小横杆,靠近立杆并与纵向水平杆扣接固定),校正立杆垂直和水平杆水平使其符合要求后,脚手架采用的扣件,在螺栓拧紧力矩达到65N.m时,不得发生破坏。形成脚手架的起始段,按上述要求依次向平行于坡面方向和垂直于坡面方向延伸搭设,直至第一步脚手架交圈完成。交圈后,再全面检查一遍脚手架质量和地基情况,严格确保设计要求和脚手架质量,按第一

9、步架的作业程序和要求搭设第二步、第三步,随搭设进程及时装设剪刀撑,装设小横杆、铺设脚手板和装设作业层栏杆及密目网全封闭。6.2 脚手架的拆除拆除脚手架前的准备工作:拆除脚手架前应全面检查脚手架的扣件连接、支撑体系等是否符合构造要求;应根据检查结果补充完善施工组织设计中的拆除顺序和措施,经主管部门批准后方可实施;应由单位工程负责人进行拆除安全技术交底;应清除脚手架上杂物及地面障碍物。拆除脚手架时,拆除顺序必须由上而下逐层进行,严禁上下同时作业,即先搭的后拆,后搭的先拆,即先拆栏杆、脚手板、剪刀撑、斜撑,而后小横杆、大横杆、立杆等,并按一步一清原则依次进行;当脚手架采取分段、分立面拆除时,对不拆除

10、的脚手架两端应按规定设置横向斜撑加固。6.3 脚手架搭拆安全要求6.3.1 脚手架搭设安全要求1)、脚手架必须由专业队伍进行搭设。2)、脚手架所使用的钢管、扣件、安全网等构配件必须经检测合格后方可上架使用,否则一律不得进场。3)、脚手架的地基必须符合要求,否则应采取加固处理措施,并且设置排水设施。4)、脚手架必须配合施工进度搭设。5)、严禁将外径48mm的钢管与其他钢管混用。6)、剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。7)、杆件的安装支撑应符合本安装要求及有关规定。8)、扣件的连接和绑扎必须紧密,不得有松动现象。9)、施工用电、临时设施等,均要搭设安全平挡板遮盖。安全平挡板

11、可用密竹绑扎。安全平挡板搭设的数量、位置由现场定。10)、在脚手架的外立管的外侧沿立面全封闭满挂密目安全网,水平网应按规定跟棚架搭设的进度挂设。11)、脚手架安装期间要设置施工安全区并做出标识,必要时要派专人进行监护。12)、安装的材料传送要采用人力传递,不能用提升运载。13)、第一阶段的脚手架安装后要及时进行防雷接地,并由机电工进行接地检测。每阶段的脚手架安装完成后,由专业质安员、施工员会同有关人员进行验收,确定合格后作出标识,移交项目部使用。6.3.2 脚手架拆除的安全要求1)、拆除前行加强安全意识教育。2)、脚手架拆除前先要将走道上的杂物清理后进行。3)、在施工期间要设置危险作业区,并做

12、出标识,同时还必须派专业人进行监护。4)、拆除架子的操作人员,必须戴安全帽,系好安全带,穿软底胶鞋。5)、脚手架拆除要遵循先加固,由上而下,后装先拆,先装后拆的原则,逐层拆除,严禁上下同时作业。6)、拆除大横杆和剪刀撑时先拆中间扣,再拆除两端扣,由中间操作人员下递杆子。7)、在拆除脚手架时的材料应通过传递的方式输到地面,禁止从高处扔下。8)、拆下来的材料要分类摆放整齐,不得随便乱放。6.4 脚手架安全使用要求脚手架搭好后,应全面检查脚手架的扣件连接、支撑体系等是否符合构造要求,发现问题及时整改。整改并自检后,项目部要会同监理或其它主管部门对脚手架实行分段验收,验收合格方可投入使用。要严格按如下

13、要求组织施工。1)、架子工人员须是培训考核合格、持证上岗,对作业人员进行详细安全技术交底。2)、施工作业人员必须对照施工方案进行操作,满足方案要求。3)、进入现场必须戴好安全帽,配安全带备用,衣着紧身利索,不准穿硬底、高跟、易滑的鞋子。4)、使用的木脚手板厚度不宜小于5cm,宽度以2030cm为宜,凡是腐朽、扭曲、斜纹、破裂和大横杆透节的不得使用。板的两端8cm处应用镀锌铁丝箍绕23圈或用铁皮钉牢。5)、作业中,上、下、左、右人员须由班长统一指挥,相互配合,协调一致。架子一律不允许非本工种人员上下。6)、每天作业前须检查作业区安全隐患,清理架子上的活动物料及飞板,施工中不得违章作业,不得戏耍打

14、闹。7)、使用中的架子必须保持完整,禁止随意拆、改脚手架或挪用脚手板。8)、遇到恶劣气候(强风、高温、大雨、大雾等)应停止高处作业。所有架子经强风、大雨后,要进行复查,及时修理整改。9)、经常派专人进行脚手架巡视检查,发现异常及时报告和启动应急预案。七 脚手架计算书7.1 计算参数参数名称代表符号数值单位立杆纵距La=3000mm立杆横距Lb=1400mm横杆步距h=1000mm基本风压值=0.6KN/ m2体形系数s=1.13风压高度变化系数z=1.45钢管截面积A=489mm2钢管截面模量W=5080mm3钢管惯性矩I=1.219105mm4钢管回转半径i=15.8mm计算长度系数=1.5

15、5注:两步三跨计算长度附加系数k=1.155每米立杆承受结构自重标准值gk=0.1394KN/m钢材弹性模量E=2.06105N/mm2Q235钢材抗拉抗弯强度设计值f=205N/mm27.2 落地式脚手架稳定性验算1、计算依据(1)建筑施工扣件式钢管脚手架安全技术规范;(2)建筑结构荷载规范(GB50009-2001);(3)本工程设计图纸及地质资料等。2、脚手架的计算参数选取最高搭设高度H=29.4米,步距h=1.0米,立杆纵距la=3.0米,立杆排距lb=1.4米,脚手板为满铺,同时作业层数n1=1。脚手架材质选用483.5钢管,截面面积A=489mm2,截面模量W=5.08103mm3

16、,回转半径i=15.8mm,抗压、抗弯强度设计值f= 205N/mm2,基本风压值0=0.7kN/m2。3、荷载标准值(1)结构自重标准值:gk1=0.1337kN/m(双排脚手架)(2)竹脚手片自重标准值:gk2=0.35kN/m2(可按实际取值)(3)结构脚手架上的施工均布活荷载标准值:qk=3.0kN/m2(考虑施工荷载:人员、机械设备自重及振动荷载)。(4)风荷载标准值:k=0.7zs0式中z风压高度变化系数,查建筑结构荷载规范并用插入法得17米为2.6s脚手架风荷载体型系数,全封闭式为1.20基本风压值,为0.7kN/m2则k=0.72.61.20.7=1.53kN/m24、大、小横

17、杆计算(1)大横杆计算(横向水平杆),按照建筑施工扣件式钢管脚手架安全技术规范,横向水平杆宜按三跨连续梁计算,则查建筑施工手册可知:脚手片自重设计值:q1=1.2NG2K=1.2gK2lb=1.20.351.4=0.588kN/m施工荷载设计值:q2=1.4NQK=1.4qKlb=1.43.01.4=5.88kN/m则查建筑施工手册可知三跨连续梁计算:M=Kmql2,v=Kfql4/100EI,则跨中弯矩最大弯距:M中=(0.080.5880.620.1015.880.62)=0.132kNm支座弯距最大:M支=(0.1000.5880.620.1175.880.62)=0.154kNm= M

18、支/W=0.154106/5.08103=30.3N/mm2f=205N/mm2大横杆抗弯强度满足要求。V=(0.6770.5880.640.995.880.64)1012103/1002.0512.191011=1.84mmV=10mm大横杆挠度满足要求。(2)小横杆计算(横向水平杆)按简支梁计算每间距脚手片自重NG2K= gk2lalb=0.351.43.0=1.47kN每纵距施工荷载NQK= qklalb=3.01.43.0=12.6kNNgk=1.2NG2K1.4NQK=19.4kNMgk=(Ngk/4)lb/2=19.4/40.8/2=0.517kNm= M/W=0.517106/5

19、.08103=117.4N/mm2f=205N/mm2小横杆抗弯强度满足要求。V=19Ngklb3/384EI=1919.410314003/3842.0612.19109=5.0mmV=lb/150=800/150=5.3mmVV 小横杆挠度满足要求。(3)横向水平杆与立杆连接的扣件抗滑承载力验算横向水平杆传给立杆的竖向用力:R=1.2NG21.4NQK/2=(1.20.351.41.43.01.4)/2=3.23kNRc=8.00kNRRc 扣件抗滑承载力满足要求。 5、立杆计算单立杆竖向承载力:N=1.2NGlkNG2K/20.851.4NQK=1.2(550.13370.351.4)/20.851.41231.4/2=6.65kNMw=0.851.4WkLah2/10=0.851.40.831.41.02/10=0.138kNm长细比计算:=h/I=1.1551.651.40103/15.8=168.9其中查JGJ130-2001表5.3.3,并用插入法得=1.65则查JGJ130-2001附录C表C得=0.154 N /A Mw/W=6.65103/(0.154489)0.138106/(5.08103)=97.10N/mm2f=205N/mm2立杆稳定性基本满足要求。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注,我们将会做得更好】精选范本,供参考!
