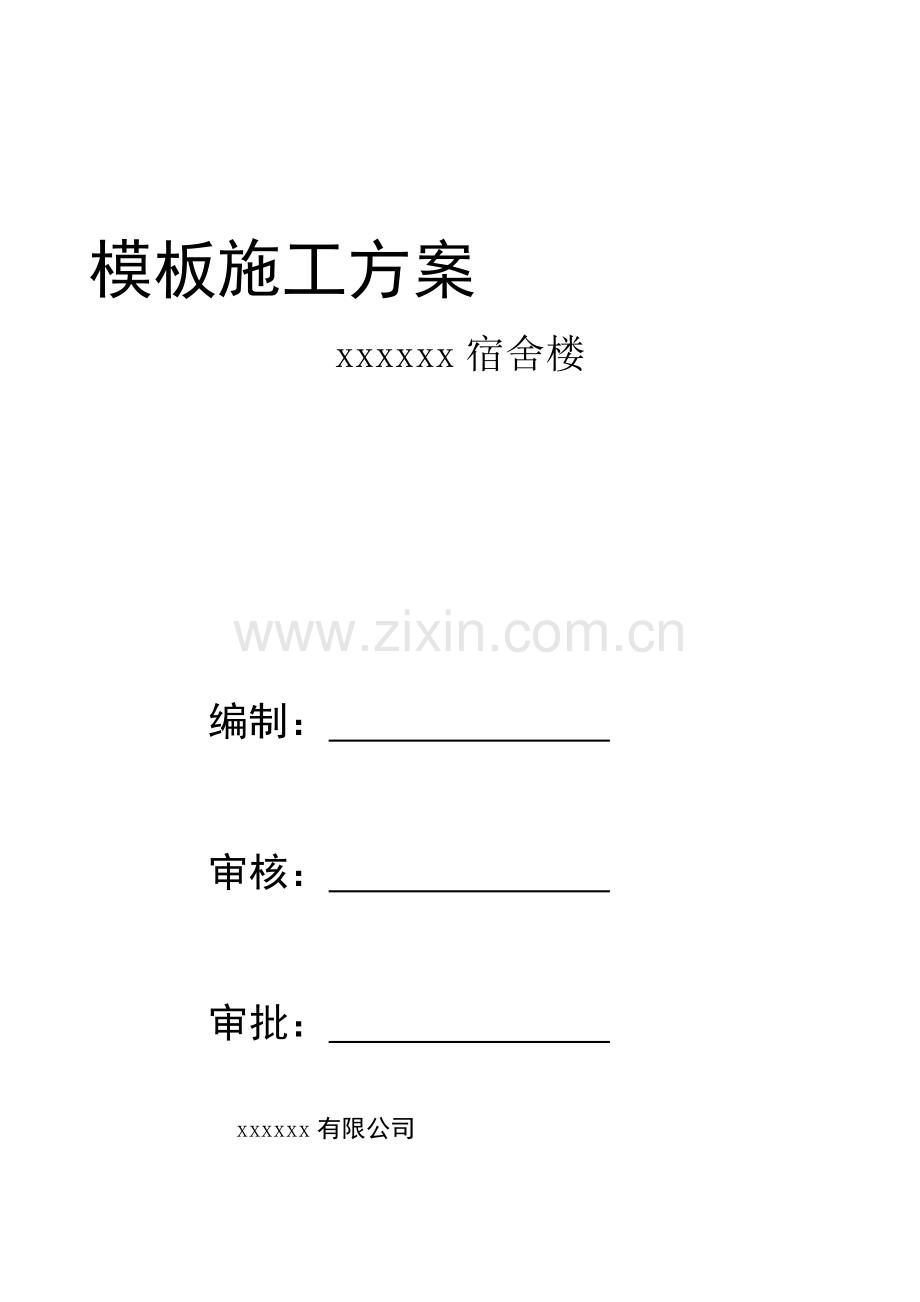

模板施工方案
xxxxxx宿舍楼

编制：

审核：

审批：

xxxxxx有限公司

一、 编制依据
1、 xxxxxx宿舍楼工程施工图纸，施工组织设计
2、 建筑施工手册（第五版）
3、 建筑施工规范大全
4、 建筑施工现场检查手册等
二、 工程概况
1、 xxxxx宿舍楼工程，位于xxxxxxx。工程结构形式为剪力墙结构，基础为条形基础与平板式筏板基础，建筑面积3797.22平米，地上六层，建筑高度22.05米。
三、 施工准备
1、 据工程各构件尺寸提出模板工程详细计划，包括：模板、钢管、扣件.加固穿墙螺栓.蝶形卡及木方子等。
2、 材料部门按计划组织周转工具进场。
3、 模板支设以前，应做好各种预留.预埋及钢管隐验。
四 、 施工方法
（一） 墙模板工程
剪力墙全部采用木模板配φ14穿墙螺栓，用φ48×3.5钢管和5×10方木作为横纵龙骨进行加固。龙骨横向间距700，纵向间距20；穿墙螺栓水平方向间距700，垂直向间距600。为保证剪力墙位置及断面尺寸正确，支模前，在水平钢筋上放置定制好的混凝土支撑。
施工方法：模板位置弹好以后，先安一面模板，相邻模板搭接要紧密，然后安装斜撑及穿墙螺栓。清扫干净墙内杂物，安装另一侧模板。安装完后，安装纵横龙骨，先安纵向（用铅丝临时固定），后安横向，同时用穿墙螺栓外垫碟形卡，两端拧上双螺母固定，调整斜撑并拧紧穿墙螺栓螺母，必须保证模板牢固可靠。
验收要求：模板位置误差≤5mm ，垂直误差≤6mm .
注意事项：
（1） 支模前先复标高及内外墙线位置，看不清线或受钢筋位移影响不支模；
（2） 支模前，模板表面要涂刷隔离剂；
（3） 外围剪力墙所用穿墙螺栓中间必须加止水片。
（二） 柱模施工
柱模施工采用木模板，钢管柱箍竖向龙骨、斜撑和对拉螺栓进行加固、找正。
施工方法：
（1） 首先根据柱断面尺寸配模。
（2） 模板安装前，先配置对拉螺栓（作用及方法同前），安装时从一面开始安装，安装完毕后安装钢管柱箍（用φ48X3.5钢管及十字扣件拉紧），然后调整至正确位置再进行加固，柱箍间距400—600mm。
（3） 安装竖向钢管龙骨，用以竖向调直及增加柱模整体性。
（三） 梁模板施工;
梁底模板根据图纸设计尺寸情况进行整体配模，待梁底支撑脚手架搭设完毕后进行入模、调整位置、加固，形成梁底模整体。
1、 支撑系统：
梁底支撑系统采用双或三排脚手架，全部使用φ48×3.5钢管、扣件搭设。
所有支撑脚手架均设扫地杆，因操作人员行走要求，第一大道横杆高度可为1800mm。因为本工程梁较密，固搭设满堂红脚手架。架体搭设时及时加剪力撑。
2、 施工方法：
（1） 梁模
a. 放梁位置
b. 在梁两侧立钢管支柱（间距400-500mm），支柱下要夯实并铺通长木脚手架板；
c. 距地200mm加设纵横扫地杆；距地1800mm、3300mm、设纵横水平拉杆。
d. 按梁底标高调整支柱高度，安设梁底支撑龙骨（间距≯500mm）并将龙骨找平，
e. 安装梁底模，并按施工规范要求起拱；
f. 安装两侧模，侧模和底模通过角模进行接连；
g. 安装梁侧纵横龙骨及斜撑，竖龙骨间距≯500mm，梁内侧加钢管。粱模上口用锁口钢管（φ48×3.5）拉紧，当梁高超过700mm时，加对拉螺栓进行加固。
（2） 板模
①．支撑系统;采用Ф48×3.5满堂钢管脚手架。板底支撑使用钢管、木方结合。板模使用竹木胶合板。为了实现楼板模板早拆，缩短模板周转周期，施工时通过部分竖向支撑将大跨度板变成短跨受力状态。由于早拆的竖向支撑应单独进行施工，并自成体系。
②．施工方法：
a. 配模。制作定型模版。配模时，应据楼板块具体尺寸并结合实现早拆的支撑位置进行。小块异型位置可用同厚度的模板代替，但均应拼缝紧密，采取措施使表面平整。制作完后，对各版块进行分类编号并分别码放整齐，以便施工时“对号入座”加快施工进度。
b.支模。支模时从开间一侧开始逐排设支柱，同时安设大横杆小横杆。调节支柱高度，将板底龙骨找平。
c.铺板模。所有板缝均用不干胶带纸粘帖。
d.模板检查。
（四） 立杆接长方法：
1.站杆采用搭接接长。水平杆采用对接接长，接头位置相互错开。
2.满堂脚手架利用横杆连接，间距1.5m。
五、模板拆除：
1.模板拆除前必须申请办理拆模手续，待砼强度达到拆模强度要求后模板方可拆除。
2.柱拆模：先拆加固斜撑，撷去对拉螺栓两端螺母，卸掉竖向龙骨及柱箍，然后用撬棍轻轻撬动模板，使模板与砼脱离。不得猛敲、猛砸。
3.墙模拆除：先拆斜撑，然后卸去穿墙螺母及纵横龙骨，用撬棍轻轻撬橇模板，使模板离开墙体，即可把模板吊运走。
4.梁板模板拆除：
拆除对拉螺栓母→拆除梁侧模→拆除板底水平拉杆→卸下板底龙骨→拆除板底支柱→卸下模板→拆梁底小横杆→拆除梁底模。
注意事项：
（1）拆模时严禁将模板直接从高处往下扔，以防止模板变形和损坏。
（2）拆模时不得用大锤硬砸或撬棍硬撬，以免损伤砼表面和棱角。
（3）拆下的模板及时清理，按编码放整齐，以备后用。
六、安全措施：
1、安装梁底模板时，应注意随铺随固定，不得虚放及梁底模有探头现象，不用的模板应及时运用。
2、铺设模板时，板底龙骨要及时用铅丝和支撑系统扎牢，不得虚放。
3、现场操作，必须戴好安全帽及安全带。
4、支模时，操作面要按要求搭设护栏及安全操作台，操作台上铺设脚手板，不得站在钢管上操作。
5、砼浇筑安全措施：
（1）、本工程砼浇筑均采用商品砼。
（2）、剪力墙浇筑时，应搭设砼浇筑操作平台及护栏。操作平台上满铺脚手架。
（3）、砼浇筑时，人应站在输送管口旁边，不得正对管口，以防砼喷射在人体上或水泥浆溅入眼中。
（4）、汽车泵输送管移动时要慢，注意人员和成品的保护。
（5）、模板支拆前必须向施工班组进行书面安全技术交底。
（6）、拆除摸板过程中，严禁往下抛掷物料，应将手持工具放在稳妥处或工具袋内，防止物体从高处坠落伤人。
（7）、拆除作业完工前，不准留下松动和悬挂的模板。拆下的模板应及时运到指定地点存放。
（8）、模板拆除作业中，应设专门监护人员及醒目警示牌。
（9）、拆下的模板及时清除灰浆，清除的模板必须及时涂刷模剂。模板及配件应设专人保管和维修，并要按规格、种类分别存放。
七、模板及支架的计算：
顶板模板计算：（以板厚180mm的为例进行计算。）
（一）基本参数;
1.脚手架参数
横向间距或排距(m)0.80；纵距：0.80；间距：1.50：
立杆上端伸出至模板支撑点长度（m）：0.10；
脚手架搭设高度（m）4.0；采用的钢管：φ4.8×3.5：扣件连接方式：
双扣件，考虑扣件的保养情况，扣件抗滑承载力系数：0.8；
板底支撑连接方式：方木支撑；
2.荷载参数模板与木板自重：0.35（KN/m2）；混凝土与钢筋自重;25.00（KN/m2）；楼板浇筑厚度（m）：0.180；倾倒混凝土荷载标准值（KN/m2）：2.00；施工均布荷载标准值（KN/m2）：1.00
3.木方参数
木方弹性模量E(N/mm2)：9500.00；木方抗弯强度设计值(N/mm2)：13.00；木方抗剪强度设计值(N/mm2)：1.400；木方的间隔距离（mm）：350.00；木方的截面宽度（mm）：50.00；木方的截面高度（mm）：100.00；
（二）模板支撑方木的计算：
方木按照简支梁计算，其惯性矩I和截面抵抗矩W分别为：
=5.000×10.000×10.000/6＝83.33cm3；
=5.000×10.000×10.000×10.000／12＝416.67cm3；

方木楞计算简图
1. 荷载的计算:
（1） 钢筋混凝土板自重（KN/m）：

（2） 模板的自重线荷载（KN/m）：

（3） 活荷载为施工荷载标准值与浇筑混凝土时产生的荷载（KN）：

2. 方木抗弯强度验算：
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算共识哦如下：

均布荷载
集中荷载
最大荷载
最大支座反力
方木的最大应力值
方木抗弯强度设计值[f]=13.0
方木的最大应力计算值为4.778N/mm2小于方木的抗弯强度设计值13.0N/mm2,满足要求。
3. 方木抗剪验算：
最大剪力的计算公式如下：
截面抗剪强度必须满足：
其中最大剪力：
方木受剪应力计算值
方木抗剪强度设计值：
方木受剪应力计算值为小于方木的抗剪强度设计值，满足要求。
4. 方木挠度验算：最大弯矩考虑静荷载与活荷载的计算值最不力分配的挠度和，计算公式如下：

均布荷载
集中荷载:
方木最大挠度计算值
方木最大允许挠度值
方木的最大挠度计算值0.455mm小于方木的最大允许挠度值3.200mm满足要求。
（三）木方支撑钢管计算：
支撑钢管按照集中荷载作用下的三跨连续梁计算。
集中荷载P取纵向板底支撑传递力，
最大弯矩
最大变形
最大支座反力
钢管最大应力计算值钢管抗压强度设计值，满足要求。
支撑钢管的最大挠度小于800.00/150与10mm，满足要求。
（四）扣件抗滑移的计算
按照《建筑施工扣件式钢管脚手架安全技术规范》P14页，双扣件承载力设计值取16.00KN，按照扣件抗滑移承载力系数0.80，该工程实际的旋转双扣件承载力取值为12.80KN。
纵向或横向水平杆传给立杆的竖向作用力设计值R=7.050KN;R<12.80KN,所以双扣件抗滑移承载力的设计计算满足要求。
（五）模板支架立杆荷载标准值（轴力）：
作用于模板支架的荷载包括静荷载、活荷载和风荷载。
1. 静荷载标准值包括以下内容：
（1）脚手架的自重KN
钢管的自重计算参照《扣件式规范》附录A。
（2）模板的自重
（3）钢筋混凝土楼板自重;经计算得到，静荷载标准值
2.活荷载为施工荷载标准值与浇筑混凝土时产生的荷载：
经计算得到，活荷载标准值
3.不考虑风荷载时，立杆的轴向压力设计值计算

（六）立杆的稳定性计算：
立杆的稳定性计算公式：

其中------立杆的轴心压力设计值
------轴心受压立杆的稳定系数，由长细比查表得到
------计算立杆的截面回转半径
------立杆净截面面积
------立杆净截面模量（抵抗矩）：
------钢管立杆最大应力计算值
------钢管立杆抗压强度设计值
------计算长度（m）
如果完全参照《扣件式规范》，按式计算
s
计算长度系数，参照《扣件式规范》表5.3.3：
立杆上端伸出顶层横杆中心线至模板支撑点的长度：m
上式的计算结果：立杆计算长度

由长细比的结果查表得到轴心受压立杆的稳定性系数
钢管立杆的最大应力计算值；;
钢管立杆的最大应力计算值；小于钢管立杆的抗压强度设计值，满足要求！
如果考虑到高支撑架的安全因素，适宜又下计算

上式的计算结果：
立杆计算长度

由长细比
钢管立杆的最大应力计算值；
钢管立杆的最大应力计算值，满足要求；
模板承重架应尽量利用剪力墙或柱作为连接墙件，否则存在安全隐患。

梁模板计算:
粱模板采用木模板，钢管脚手架支撑，有模板、小棱、大棱和立柱组成，取梁截面0.35×1.2ｍ，小棱间距７００ｍｍ，大棱竖向间距１０８ｍ，纵向１.２ｍ，立杆采用对接接长，间距８００ｍｍ，砼板厚120ｍｍ。（简图见附图）
１、 模板验算　
　　　　　　　　荷载计算值：
　　　　　　　　模底自重　　１.２×０.３×０.35＝０.１26kn/m
　　　　　　　　　　　　　　　１.２×２×０.６５×０.３＝0.３９　　kn/m　
　　　　　　　　施工荷载　　１.４×（０.１26+０.39）＝０.７2　kn/m
　　　　　　　砼荷载　　　１.２×２４×０.35×1.2＝12.1kn/m
钢筋荷载　　１.２×１.５×0.35×1.2＝０.７5kn/m
振捣荷载　　　１.４×２.０×０.４５＝１.２６kn/m
合计　　　　　　
q=14.91ＫＮ/m
q1=qx0.9=13.42ＫＮ/m
（一） 抗弯强度验算
M=1/8q1l2=1/8x13.42x0.72=0.86x106N·mm
σ=M/W=0.82x106/9.45x103=85.95N/mm 2<205N/mm2 可
（二）挠度验算
ω=5ql4/384EI=5X14.91X7004/384X2.06X105X42083X104
=0.53mm<700/250=2.8mm 可
２、 小棱验算
l取1.2m
（一）强度验算
M=1/8qbl(2-b/2)=1/8x13.42x450x1200x(2-450/1200)
=0.47x106N·mm
σ=M/W=0.47X106/5.08x103=92.52<2.5N/mm 可
（二）挠度验算
ω=pl3/48EI
=14.91X0.7X12003/48X2.06X105X12.19X104
=0.01 mm<1200/250=4.8mm
３、 大棱验算
（一）抗弯强度验算
M=1/10ql2=1/10x13.42/2x0.7x8002
=429.44x103N·mm
σ=M/W=429.44X103/5.08X103=84.5N/mm<205N/mm2
（二）挠度验算
ω=ql4/150EI
=7.455x0.7x8004/150x2.06x105x12.19x104
=0.56mm<800/250=3.2mm 可
４、 钢管立柱验算
钢管截面面积489mm2，回转半径I=15.8mm
N=14.91/2x0.8=5964N
λ=L/I=1800/15.8=114查表得Ψ=0.489
σ=N/Ψa=5964/0.489x489=24.94N/mm2<205N/mm2 可
墙模板计算
（一）参数信息
1、基本参数
次楞间距（mm）：225；穿墙螺栓水平间距（mm）：450；
主楞间距（mm）：450；穿墙螺栓竖向间距（mm）：450；
对拉螺栓直径（mm）：M14；
2、主楞信息
龙骨材料：钢楞：截面类型：圆钢管48×3.5；
钢楞截面惯性矩I（cm4）12.19；钢楞截面抵抗矩W（cm4）5.08；
主楞肢数：2；
3、次楞信息
龙骨材料：木楞；
宽度（mm4）100.00；高度（mm）:50.00;
次楞肢数：2；
4、面板参数
面板类型；竹胶合板；面板厚度（mm）：15.00
面板弹性模量（N/mm2）：9500.00；
面板抗弯强度设计值fc （N/mm2）；13.00；
面板抗弯强度设计值（N/mm2）；1.50；
5、 木方和钢楞
方木抗弯强度设计值fc （N/mm2）；13.00；方木弹性模量E（N/mm2）；9500.00；
方木抗剪强度设计值fc （N/mm2）；1.500
钢楞弹性模量E（N/mm2）；210000.00；
钢楞抗弯强度设计值fc （N/mm2）；205.00；
(二)墙模板荷载标准值计算
按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取较小值；

其中 ——混凝土的重力密度，取24.000KN/m2
t——新浇混凝土的初凝时间，可按现场实际取值，可按200/（T+15）计算，
T——混凝土的入模温度，取20.000℃；
V——混凝土的浇筑速度，取2.500m/h；
H——模板计算高度，取3.00m；
——外加剂影响修正值系数，取1.150；
——混凝土塌落度影响修正值系数，取1.150；
根据以上两个公式计算的新浇混凝土对模板的最大侧压力F；
分别为54.861KN/m2、72.000KN/m2，取较小值54.860KN/m2作为本工程的计算荷载。
计算采用新浇混凝土侧压力标准值F1=54.861KN/m2
倾倒混凝土时产生的荷载标准值F2=2.000KN/m2。
（三）墙模板的荷载计算
面板为受弯结构，需要验算其抗弯强度和刚度。按规范规定，强度要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。计算的原则是按照龙骨的间距和模板面的大小，按支撑在内楞上的三跨连续梁计算。
1、抗弯强度验算
弯矩计算公式如下：
M=0.1ql2
其中，M——面板计算最大弯矩（N.mm）
l——计算跨度（内楞间距）；l=225.0mm
q——作用在模板上的侧压力上的线荷载，它包括：
新浇混凝土侧压力设计值q1：1.2×54.86×0.45×0.90=26.662KN/m，其中0.9为按《施工手册》取的临时结构折减系数。
倾倒混凝土侧压力设计值q2：1.4×2.0×0.45×0.90=1.134KN/m；
q=q1+q2=26.662+1.134=27.796KN/m。
面板的最大弯矩：M=0.1×27.796×225.0×225.0=1.41×103N.mm：
按以下公式进行面板抗弯强度计算：

其中；——面板承受的应力（N/mm2）
M——面板计算最大弯矩（N.mm）
W——面板计算抵抗矩：

b：面板截面宽度，h：面板截面厚度；
W=450×15.0×15.0/6=1.69×104mm3；
f——面板截面的抗弯强度设计值（N/mm2）；f=13.000N/mm2；面板截面的最大应力设计值；
面板截面的最大应力计算值小于面板的抗弯强度设计值满足要求。
2、抗剪强度验算
计算公式如下：

其中，V——面板计算最大剪力（N）
I——计算跨度（竖楞间距）；I=225.0mm；
q——作用在模板上的侧压力线荷载，它包括；
新浇混凝土侧压力设计值
倾倒混凝土侧压力设计值

面板的最大剪力：
截面抗剪强度必须满足：

其中，T---面板截面的最大受剪应力（N/mm2）
V---面板计算最大剪力：V=3752.52N
b---构件的截面宽度：b=450mm
--面板厚度，取值15.0mm
---面板抗剪强度设计值：
面板截面的最大受剪应力计算值：T=3×3752.52/(2×450×15.0)=0.834N/mm2
面板截面抗剪强度设计值：
面板截面的最大受剪应力计算值小于面板截面抗剪强度设计值，满足要求。
3、挠度验算
根据规范，刚度验算采用标准荷载，同时不考虑振动荷载作用。
挠度计算公式：

其中，作用在模板上的侧压力线荷载：
计算跨度（内楞计算）：
面板的弹性模量：
面板的截面惯性矩：I=45.00×1.50×1.50×1.50/12=12.66cm4：
面板的最大允许挠度值
面板的最大挠度计算值：
面板最大挠度计算值：小于等于面板的最大允许挠度值满足要求！
（四）墙模板内外楞的计算
内楞计算
内楞直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。
内龙骨采用木楞，宽度100mm，高度50mm。
截面抵抗弯矩W=100×50×50/6=41.67cm3
截面惯性矩I=100×50×50×50/12=104.17cm4

1.内楞的抗弯强度验算
内楞最大弯矩按下式计算：

其中，内楞跨中计算最大弯矩
计算跨度（外楞间距）：
作用在内楞上的线荷载，它包括：
新浇混凝土侧压力设计值：
倾倒混凝土侧压力设计值：
0.90为折减系数。

内楞的最大弯矩：
内楞的抗弯强度应满足下式：

其中，——内楞承受的应力（N/mm2）：
M——内楞计算最大弯矩（N.mm）:
W——内楞的截面抵抗矩（mm3），W=4.17×104
f——内楞的抗弯强度设计值（N/mm2）：f=13.000N/mm2
内楞的最大应力计算值：小于内楞的抗弯距强度设计值：，满足要求；
2.内楞的抗剪强度验算
最大剪力按均布荷载作用下的三跨连续梁计算，公式如下：

其中，V--内楞承受的最大剪力；
I--计算跨度（外楞间距）:I=450.0mm；
q--作用在内楞上的线荷载，它包括：
新浇混凝土侧压力设计值q1：1.2×54.86×0.23×0.9=13.331KN/m；
倾倒混凝土侧压力设计值q2：1.4×2.00×0.23×0.9=.567KN/m;
其中,0.90为折减系数。
q=（q1+q2）/2=（13.331+0.567）/2=6.949KN/m；
内楞的最大剪力：V=0.6×6.949×450.0=1876.260N;
截面抗剪强度必须满足下式：

其中，--内楞的截面的最大受剪应力（N/mm2）；
V—内楞计算最大剪力（N）：V=1876.260N;
b—内楞的截面宽度（mm）：b=100.0mm；
hn —内楞的截面高度（mm）：hn=50.0mm；，
--内楞的抗剪强度设计值（N/mm2）：=1.500N/mm2；
内楞截面的受剪应力计算值：fv=3×1876.260/）（2×100.0×50.0）=0.563N/mm2；内楞截面的抗剪强度设计值：[fv]=1.500N/mm2；
内楞截面的受剪应力计算值小于内楞截面的抗剪强度设计值[fv]，满足要求！
3．内楞的挠度验算
根据《建筑施工手册》，刚度验算采用荷载标准值，同时不考虑振动荷载作用。
挠度验算公式如下:
=L/250
其中，--内楞的最大挠度（mm）
q——作用在内楞上的线荷载（KN/m）：q=54.86×0.23/2=8.17KN/m：
l——计算跨度（外楞间距）：l=450.0mm：
E——内楞弹性模量（N/mm2）：
内楞截面惯性矩： (mm4)
内楞的最大挠度计算值：
内楞的最大允许挠度值大于计算值，满足要求。
外楞计算
外楞承受内楞传递的荷载，按照集中荷载作用下的三跨连续梁计算。
外楞采用φ48×3.5钢管，截面抵抗矩W=5.08cm3,截面惯性矩I=12.19cm4。

外楞计算简图
1.外楞抗弯强度验算
外楞跨中弯矩计算公式
作用在外楞的荷载：
外楞计算跨度（对拉螺栓水平间距）：
外楞最大弯矩：
强度验算公式：

其中：外楞的最大应力计算值（N/mm2）
M——外楞的最大弯矩（N.mm）；M=2.46×105
W——外楞的净截面抵抗矩；W=5.08×103；
外楞的强度设计值（N/mm2），
外楞的最大应力计算值：
外楞的抗弯强度设计值：：
外楞的最大应力计算值小于外楞的抗弯强度设计值，满足要求！
2.外楞的抗剪强度验算
公式如下：
其中，V——外楞计算最大剪力（N）
I——计算跨度（水平螺栓间距）：I=450.0mm
P——作用在外楞的荷载：
外楞的最大剪力：V=0.65×3127.1=9.15×102N：
外楞截面抗剪强度必须满足：

其中： --外楞的截面的最大受剪应力（N/mm2）；
V—外楞计算最大剪力（N）：V=9.15×102N;
b—外楞的截面宽度（mm）：b=80.0mm；
hn —外楞的截面高度（mm）：hn=100.0mm；，
--外楞的抗剪强度设计值（N/mm2）：=1.500N/mm2；
外楞截面的受剪应力计算值：=3×9.15×102/（2×80.0×50.0）=0.563N/mm2；
外楞截面的抗剪强度设计值：〔fv〕=1.500N/mm2；
外楞截面的受剪应力计算值小于外楞截面的抗剪强度设计值〔fv〕，满足要求！
3.外楞的挠度验算
根据《建筑工程施工手册》，刚度验算采用荷载标准值，同时不考虑振动荷载作用。
挠度计算公式如下：
=l/400
其中，--外楞的最大挠度（mm）
P——外楞作用在支座上的荷载：P=54.86×0.23×0.45/2=2.78KN/m：
l——计算跨度（水平螺栓间距）：l=450mm：
E——外楞弹性模量（N/mm2）：
外楞截面惯性矩：1.22×105
外楞的最大挠度计算值：
外楞的最大允许挠度值
外楞的最大挠度计算值
(五)穿墙螺栓的计算
计算公式如下：

其中：N——穿墙螺栓所受的拉力：
A——穿墙螺栓有效面积（mm2）；
F——穿墙螺栓的抗拉强度设计值，取170.0N/mm2
查表得：穿墙螺栓的型号：M12
穿墙螺栓有效直径：9.85mm
穿墙螺栓有效面积：A=76mm2
穿墙螺栓最大容许拉力值：[N]=1.70×105×7.60×10-5=12.920KN
穿墙螺栓所受的最大拉力：N=54.861×0.45×0.45=11.109KN
穿墙螺栓所受的最大拉力小于最大容许拉力值，满足要求。
