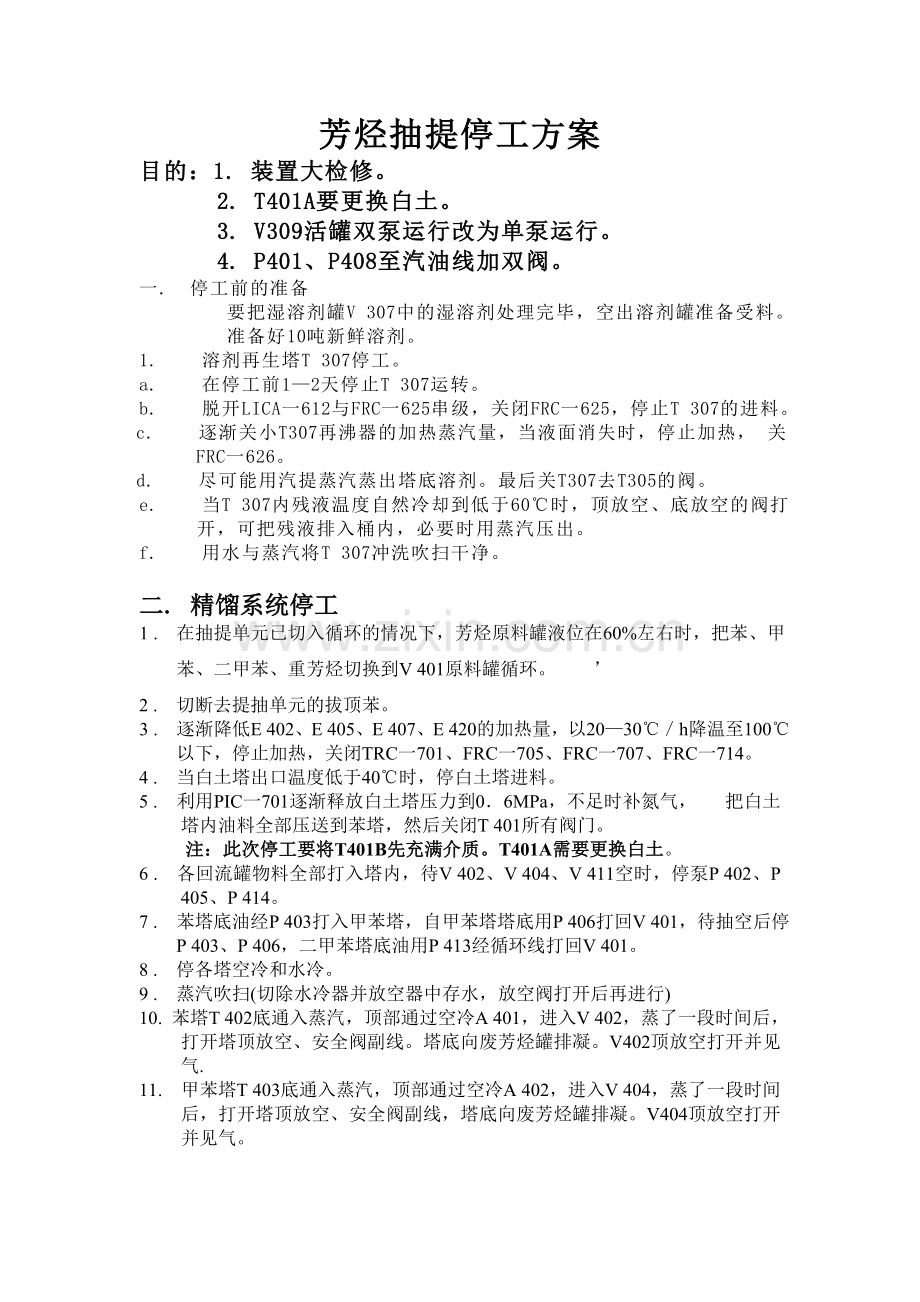

芳烃抽提停工方案
目的：1. 装置大检修。
2. T401A要更换白土。
3. V309活罐双泵运行改为单泵运行。
4. P401、P408至汽油线加双阀。
一. 停工前的准备
要把湿溶剂罐V 307中的湿溶剂处理完毕，空出溶剂罐准备受料。
准备好10吨新鲜溶剂。
1. 溶剂再生塔T 307停工。
a. 在停工前1—2天停止T 307运转。
b. 脱开LICA一612与FRC一625串级，关闭FRC一625，停止T 307的进料。
c. 逐渐关小T307再沸器的加热蒸汽量，当液面消失时，停止加热， 关FRC一626。
d. 尽可能用汽提蒸汽蒸出塔底溶剂。最后关T307去T305的阀。
e. 当T 307内残液温度自然冷却到低于60℃时，顶放空、底放空的阀打开，可把残液排入桶内，必要时用蒸汽压出。
f. 用水与蒸汽将T 307冲洗吹扫干净。

二. 精馏系统停工
1 . 在抽提单元已切入循环的情况下，芳烃原料罐液位在60%左右时，把苯、甲苯、二甲苯、重芳烃切换到V 401原料罐循环。 ’
2 . 切断去提抽单元的拔顶苯。
3 . 逐渐降低E 402、E 405、E 407、E 420的加热量，以20—30℃／h降温至100℃以下，停止加热，关闭TRC一701、FRC一705、FRC一707、FRC一714。
4 . 当白土塔出口温度低于40℃时，停白土塔进料。
5 . 利用PIC一701逐渐释放白土塔压力到0．6MPa，不足时补氮气， 把白土塔内油料全部压送到苯塔，然后关闭T 401所有阀门。
注：此次停工要将T401B先充满介质。T401A需要更换白土。
6 . 各回流罐物料全部打入塔内，待V 402、V 404、V 411空时，停泵P 402、P 405、P 414。
7 . 苯塔底油经P 403打入甲苯塔，自甲苯塔塔底用P 406打回V 401，待抽空后停P 403、P 406，二甲苯塔底油用P 413经循环线打回V 401。
8 . 停各塔空冷和水冷。
9 . 蒸汽吹扫(切除水冷器并放空器中存水，放空阀打开后再进行)
10. 苯塔T 402底通入蒸汽，顶部通过空冷A 401，进入V 402，蒸了一段时间后，打开塔顶放空、安全阀副线。塔底向废芳烃罐排凝。V402顶放空打开并见气.
11. 甲苯塔T 403底通入蒸汽，顶部通过空冷A 402，进入V 404，蒸了一段时间后，打开塔顶放空、安全阀副线，塔底向废芳烃罐排凝。V404顶放空打开并见气。

12. 二甲苯塔T 407底通入蒸汽，顶部通过空冷A 404进入V 411，蒸了一段时间后，打开塔顶放空、安全阀副线，塔底向废芳烃罐排凝，各通向废芳烃罐管网的低点都打开。V411顶放空打开并见气。

三．抽提系统停工
脱重塔单塔停工
1 当抽提改循环时，抽提进料泵P 303改抽原料罐V 309中的油，同时停抽回流罐 V 301中油。
2 脱重塔底重沸器降温，停止T 301进料，回流泵P 302视回流罐V 301液位高低打回流至抽空，停P 302。
3 启P 301将T 301底油经重汽油线抽出至泵抽空，停P 301。
4 塔T301底通入蒸汽，顶部通过空冷A 301，进入V 301，蒸了一段时间后，打开塔顶放空、安全阀副线，塔底向废芳烃罐排凝。V301顶放空打开并见气。

抽提系统降负荷及退溶剂。
1 把混芳与抽余油同时改至原料罐V 309。
2 逐渐把抽提进料降至设计负荷的50％，并相应调整以下各量：溶剂量FRC 608、反洗量FRC一617、T 304顶蒸汽速率FRC一613、T 303洗涤水量LICA一604、T 306顶蒸汽速率FRC一624及第二溶剂量FRC一610。
3 相应减少再沸器E 309、E 311的加热量，维持塔底温度。
4 当装置仍处于正常运转时，投用E 315，退部分溶剂到V 306， 使T 302、T 304、T 305三塔塔底液位下降到40一50％，尽量减少系统内的溶剂。
5 在抽提油和抽余油改循环后，停注消泡剂，并在注消泡剂罐V 308中注入满罐纯甲苯，如系统使用了第三和第二溶剂的话，分别关相应阀，停止使 用。
抽提系统的停工
1 关第一次溶剂同时开二次溶剂，停T 302进料，关闭FRC一608、TRC一602及FRC一613，使溶剂在T 305、E 312和T 304间进行循环。
2 当抽提塔压力降到0．35MPa左右，关FRC一607，切断T 302和T 303的关系。
3 当无抽余油时，停泵P 305及循环水泵P 304。
4 当T 302液体不能自压至T 304时，向T 302补N2(或用进料)将T 302中溶剂全部压入T 304、T 302, 无界位时，停止T 302压油。
5 T 304、T 305继续维持正常操作，将富溶剂中烃全部蒸出，V 302、V 303液位不能维持时，T 304、T 305以20—30℃／H降温，过程中保持两塔液位40—50％，溶剂多时经E 315退至V 306。
6 随着塔温下降，水循环停止。停蒸汽喷射泵EJ一301，逐渐提高T 305的绝对压力。
7 当回流罐V 302液位空时停P 308，水位空时停P 307，当回流罐V 303液位空时停P 311，水位空时停P 310，当芳烃水洗罐V 304无芳烃时，可停水洗泵P 313。
系统退液
1 当循环溶剂温度降至50℃以下时，将循环溶剂经E 315退至溶剂罐，并打开T 304塔釜堰板联通阀，排空后关闭此阀，停泵P 306和P309。
2 用泵P 306将T 304所有液体打入T 305中，并用P 309打入废溶剂罐V 453，直至塔内无液面。
3 T 303内洗涤水压入T 306中，待界位消失时停止，T 303内抽余油走退油线，经P 308打入原料罐V 309。
4 停空冷A 302和A 303。
5 将V 303内芳烃全部减入V 304中，将V 304中水排入T 305中，V 304内芳烃 用P 313打回V 309。
6 将T 306内水由P 312打入T 305中，再用P 309B打入湿溶剂罐。
7 用氮气把设备及管道内的残液全部吹到废溶剂罐V 453，压力不大于0．15 MPa(表压)。
T 302和T 304蒸汽吹扫
1 关闭T 302和T 304所有出入口阀，在T 302和T 304底给蒸汽，打开入T 302贫剂安全阀副线，T 302底排凝阀开，底液排入废剂罐。
2 T 304：顶蒸汽经A 302和E 308入V 302，走顶部进入放空罐V 454，塔底和容器底部向废芳烃罐排凝。
3 蒸塔结束后，用氮气吹扫系统内存水等，直至测爆合格进行氮封。
T 303，T 305，T 306蒸汽吹扫
1 关闭以上三塔所有进出口阀，在塔底给入蒸汽。
2 T 303和T 306顶部安全阀副线开，走蒸汽，冷凝液自塔底排入废芳烃罐。
3 T 305顶部蒸汽经A 303和E 310进入V 303，顶部蒸汽进入V 305和排入放空罐V 454，塔底和罐底冷凝液经管网排入废芳烃罐。
4 待蒸汽吹扫结束后，用氮气吹扫，直至测爆合格，然后进行氮封。
5. 以上各塔蒸汽吹扫时，注意各水冷器切除并放空器中存水，放空阀打开后方可进行。
溶剂油系统停工
反应部分停工
1. R 401入口以20℃／h降温至150℃恒温。 进料量以0．5t／h降至2．5t／h停进料。 系统维持150℃，氢气循环带油4小时。
2. 氢气带油4小时后且V 407液位不再上升时，R 401入口温度以30℃／h降至100℃，100℃恒温氢气带油2H，停热载体。
3. 停氢气循环，将V 407油压至T 404。
4. 充N2置换至H+R＜0．5％，R 401出入口根据需要添加盲板，系统充N2至0．05 Map，N2保护。
分馏部分停工
1. 反应部分降温时，将6#、120#溶剂油及重汽油皆改入V 406。
2. 反应部分降温时，T 404底温以20—30℃／h降至100℃。
3. R 401停进料后，T 404、T 405、T 406停止加热，自然降温。
4. 停T 405、T 406进料，底油经循环线自压入V 406。
5. 视V 408液面情况开停回流泵P 410，至V 408抽空。
6. 塔底温度低于60℃时，启P 409将T 404底油经循环线打入V 406，至抽空后，各低点放油至污油罐。
7. 打开塔部分所有放空阀，关闭回流罐与瓦斯相连阀。
8. 自塔底引蒸汽吹扫至动火条件。蒸汽吹扫(切除水冷器的水并放空器中存水后进行)

热载体停工
1. 准备工作
联系调度，成品车间准备收重污油．并改好退油流程，准备好螺丝浇润滑油的工具。
2 降温退油
a 精馏、溶剂油岗位开始降温时。F 451相应降温，并保持热载体量不变。
b 当F 451出口温度降至200℃时，各高温法各高温法兰螺检浇润滑油，当F 451出口温度降至150℃时，各单元无需供热，炉子熄火，继续循环降温，开加热炉烟道挡板，让其自然通风。
c 待重整停工，与重整系统的热载体单元同时退油出装置，并投用E 602。
d P 601抽空时停泵
3 轻油洗涤
a 重整三塔油自压经退油线(P 104B上)去热载体系统，塔压不足时用P 102B、
P105B、P 202A抽，直至V 451中油可满足两系统循环为止。
b 启动P 601、P 451，热载体轻油洗涤2h。
c 洗涤完毕，走污油线退出装置。
4 蒸汽吹扫
a 用蒸汽把管线内油顶入V 451，再用泵打出装置，直到抽空为止，顶油过程中，各重沸器应逐台打开。
b 停蒸汽，打开各低点放空，放净液体。
吹扫流程
抽提部分
T 301系统

塔顶放空
安全阀
顶放空
底放空
E 301 A 301A/B E 303 V 301 放空线 V 454
P 303A/B V 309
P 302X
T 301底给汽 回流线 FRC-602 P 302出口
进料线 E 302(壳) E 301(管) 重整稳汽出装置处
P 303出口 重整稳汽出装处

E 302 P 30lA/B P 303跨线 E 305 V309入口

塔底放空

E 304

T303系统

顶放空
  SV303 V455
塔顶线 P305A/B入口
水洗水线 P310A、B出口
V406入口
FRC-612 P305A、B出口
塔底给汽 E-306 FRC-607下游
FRC-611 P304出口
P304A、B入口
P308入口
LICA-604（上）
底放空
T302系统

┌──→ 顶放空
│
├──→FRC-607(上)
│
├──→ SV302(上)
│ ┌─→FRC-606(上)
│ │
├──┰─FRC-608 └→E307管 ─┬┬──→E312(管)─→P309出口
T302底给汽→│ ┃ ││
│ ┗━→ TRC-602 ─────┘└─→FRC610(上)
├─┲━→ FRCQ-605→P303(出口)
│ ┃
│ ┡━→ FRC-606(下)
│ │
│ └─→ V309入口
│
├───→ FRC-617 ━━━━→ P308A/B(出口)
├P3025──┬───→ V307(入口)
│ │
│ ├───→V309入口
│ │
│ ├───→ P316出
│ │
│ ├┬─→ E315→E307前放空伐
│ ││
│ │└──→ P315(出口)
│ │ ┏━→ V306入口┳━━→顶放空
│ └─┦ ┣━━→ N2系统
│ └─→P315出口 ┞──→P315入口
│ └──→P314出口
├ P3054──┬──→P308A入口
│ │
│ ├──→P317入口
│ │
│ ┕━━→FRC-609(上)
├─→废溶剂管网 → V453
│
└─→底放空

注： 1. P314出,入口接胶带或用N2反吹.
2. 各排废芳烃伐门都开,吹至V455.

T304系统
顶放空
SV 304 V 454
P 308A出口
FRC-624(下)
P 402出口拔顶苯排放阀
顶放空
MEA线反吹
塔顶线—FRC-613 SV 305-V 454
A 302-E 308-V 302 底放空
塔底给汽 P 307入口
FRC-615 P 307
LP 308入口 P307A
LICA-611（下）
进料线 FRC-609(下)
第二溶剂线 FRC-610(下)
SV 302(下)
退溶剂线 P 308入口
垫溶剂线 至溶剂系统
底放空
P 306入口

T 305系统
放空
SV 306V 454
顶放空
TV-605 PRC-08（下）
EJ301（前）
A303A/B—E 310—V303 平衡线 P311出口 LICA-6（上）
P310出口 FRC-62（上）
P311入口
FRC-622（下）
P310入口
底放空
T305底给汽 回流线 FRC-620 P311出
顶放空
SV 310
PRC-609
V401
LICA-610→P 313→MI310→V304
FRC-627
P312 P313入口
LIC-608→T305入口 底放空
P306出口
P309入口
废溶剂管 V453
汽提蒸汽线 FRC-624（下）
汽提水线 P312出口
LICA-611（上）

EJ 301系统：
FRC-608(上)
顶放空
SV307
蒸汽 EJ301 E314 V305 放空线 V454
TV305顶放空
底放空

T 306系统：

FRC-624(上)
SV 308
汽提水进料线-LICA-604(下)
P307A/B出口
P 312入口给汽 T 306 PRC-611（上）
LICA-611(下)
底放空
T 307系统：
顶放空
SV 309
顶出口管放空
底给汽 PRC-611（下）
FRC-625 贫剂线前放空
放空
退溶剂 P4501
废剂装桶管线
精馏部分
T 401系统：
SV 401 A
顶放空
底放空
N2自管网 T40101A 废芳管网 V 455
白土塔切换油线 V 455
E 401(管) PIC 701(上)
E 402 E 401 FRC-702 P 401出口
注：P 401 入口接蒸汽带向V 401反吹至V 401入口处。
氮气吹完后，将蒸汽打开吹扫T401A
SV 401 A
顶放空
底放空
蒸汽自管网 T40101A 废芳管网 V 455
白土塔切换油线 V 455
E 401(管) PIC 701(上)
E 402 E 401 FRC-702 P 401出口
H+R＜0.5%，方可打开人孔，卸剂。

T 402系统：

顶放空
SV402
汽油线
拔顶苯 A302前
A401 E402 V402 放空线 V454
P402入口
底放空
P402出口
塔底给汽 回流线 FRC-704 开工循环线 P404出口 苯产品出装置
V403入
403A，B P404出口
苯抽出线 E404 FRC-706 开工循环线 P404出口
V401入口
E403
P403入口
底放空
PIC-701（下）
T 403系统：
顶放空
SV403
顶放空
A402 E406 V404 放空线 V454
P405入口
底放空
塔底给汽 P405
V405入
V401出口
回流线 FRC-710 LICA-704 开工循环线 P407出口 甲苯出装置
V308入口(配消泡剂)
E407
E408一P406入口
底放空
注：1）胶带一P407入口 V405出口
2）胶带—P406出口 重芳出装置
V401入口
T 407系统

顶放空
安全阀
顶放空
A 404 E 404 V 411 底放空
P 414入口
P414出口
T407底给汽 回流线 FRC-713 二甲苯出界 出界
循环线
塔底放空
T403底（FT718前）
P 413出口
P 413入口 重芳至汽线油
E 408 V 309入口
P 414出口
溶剂油部分
R 401系统：
H2进装置边界
顶放空
P408出口接N2胶带 放空线 V454
E409 E410 R401 V407 H2出装置边界
底放空
FRC-803(上)
注：用N2将系统吹至无杂质后，将系统置换至02<0。5%
T404系统
顶放空
顶放空
塔顶 A403 E410 V408 放空线 V454
P401入口
底放空
P410出口
顶回流入口 FRC-807 循环线 V406
LIC-801 P409出口 非芳烃出装边界
塔底 E141 P409入口
底放空
塔底给汽 E413
侧线经FRC-805（上）
FRC-805（上）
侧线至T406顶 E417 V410入口
P412出口 120#出口装置边界
底放空
侧线经FRC-804（上）
FRC-804（下）
V409入口
侧线至T405顶 E415 P411出口 6#出装置边界
V406入口
底放空

热载体系统
V451顶、底放
E304
E402
E405
E407
P451入口给汽 P451跨线 P451 E410 V451入口 E413
E416
E418
PIC-901
E420
E602壳出口

停工盲板表

位 置
停工前
退油后
吹扫完

T301吹扫蒸汽
盲
通
盲

T302吹扫氮气
盲
通
盲

T304吹扫蒸汽
盲
通
盲

T305吹扫蒸汽
盲
通
盲

T307吹扫蒸汽
盲
通
盲

T401吹扫蒸汽
盲
通
盲

T402吹扫蒸汽
盲
通
盲

T403吹扫蒸汽
盲
通
盲

T404吹扫蒸汽
盲
通
盲

T407吹扫蒸汽
盲
通
盲

6#出装置
通
盲
盲

120#出装置
通
盲
盲

苯出装置
通
盲
盲

甲苯出装置
通
盲
盲

二甲苯出装置
通
盲
盲

轻重非芳出装置
通
盲
盲

V451吹扫蒸汽
盲
通
盲

T302吹扫蒸汽
盲
通
盲

V407氢气去V505
盲
通
盲

V403AB出入口
通
盲
盲

V405AB出入口
通
盲
盲

V409AB出入口
通
盲
盲

V410AB出入口
通
盲
盲

V401出入口
通
盲
盲

V406出入口
通
盲
盲

V309出入口
通
盲
盲

V306出入口
通
盲
盲

V307出入口
通
盲
盲

R401出入口
通
盲
盲

T401B出入口
通
盲
盲

T401A

V407去加氢
通
盲
盲
