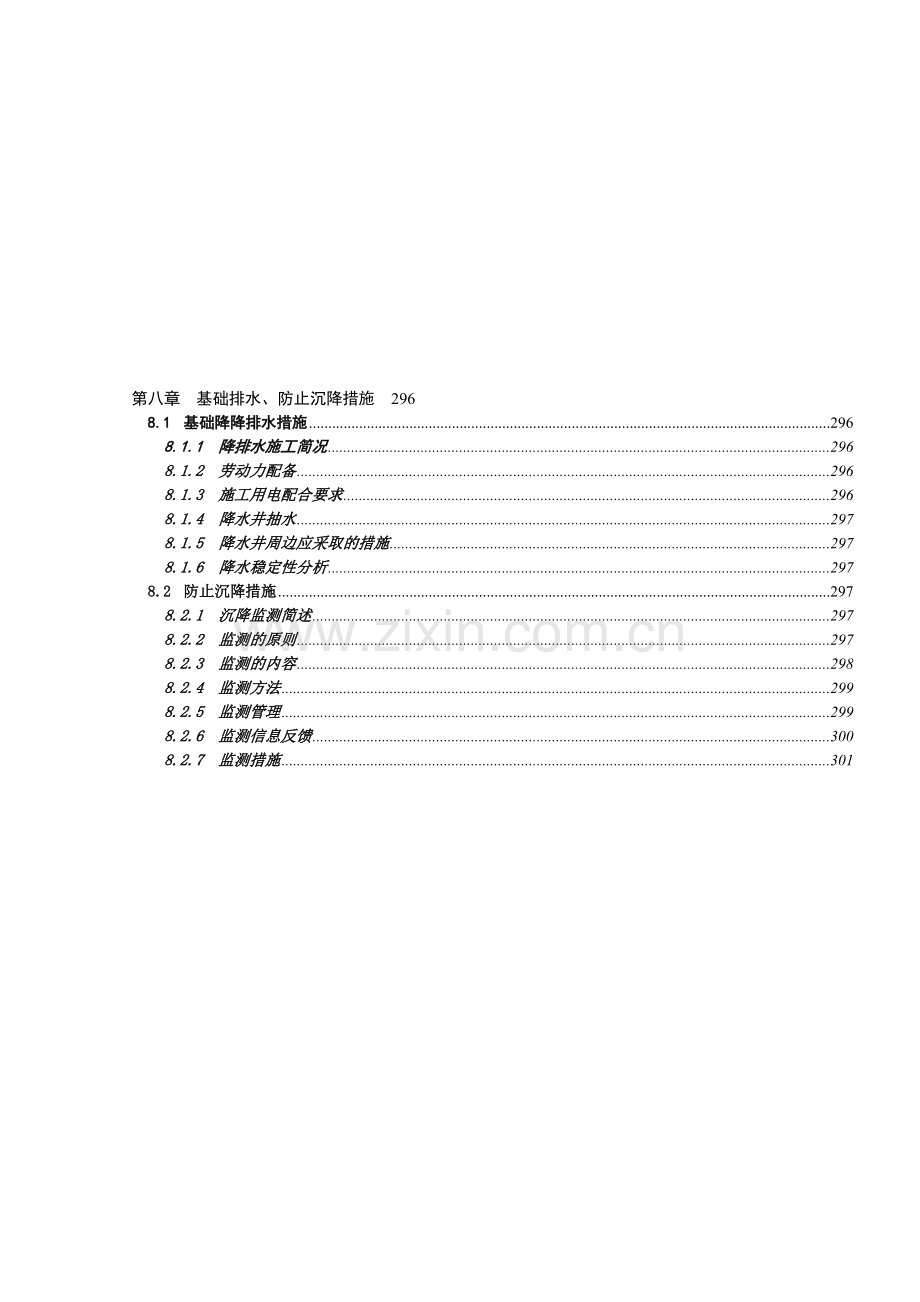

第八章 基础排水、防止沉降措施 296
8.1 基础降降排水措施 296
8.1.1 降排水施工简况 296
8.1.2 劳动力配备 296
8.1.3 施工用电配合要求 296
8.1.4 降水井抽水 297
8.1.5 降水井周边应采取的措施 297
8.1.6 降水稳定性分析 297
8.2 防止沉降措施 297
8.2.1 沉降监测简述 297
8.2.2 监测的原则 297
8.2.3 监测的内容 298
8.2.4 监测方法 299
8.2.5 监测管理 299
8.2.6 监测信息反馈 300
8.2.7 监测措施 301

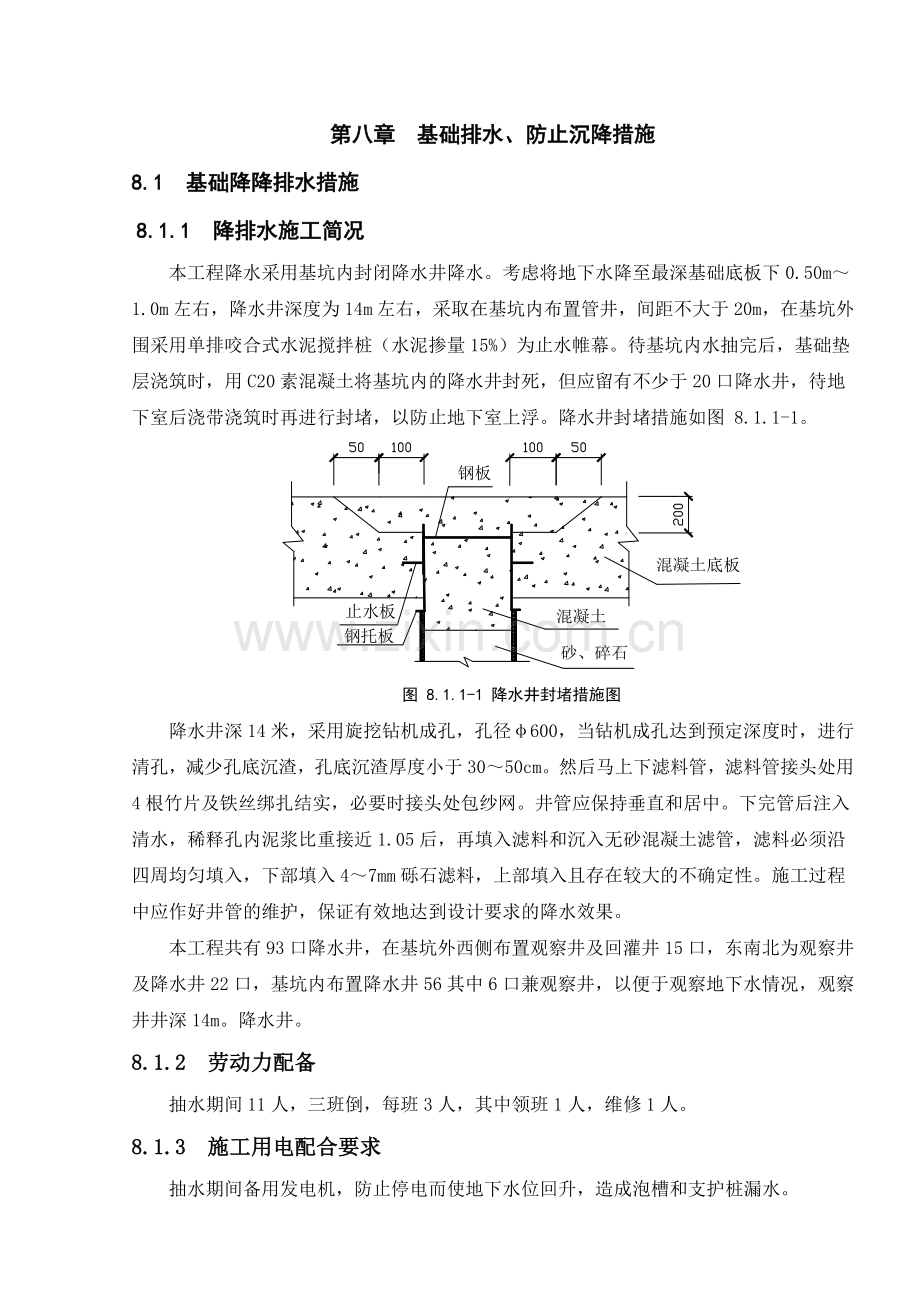

第八章 基础排水、防止沉降措施
8.1 基础降降排水措施
8.1.1 降排水施工简况
本工程降水采用基坑内封闭降水井降水。考虑将地下水降至最深基础底板下0.50m～1.0m左右，降水井深度为14m左右，采取在基坑内布置管井，间距不大于20m，在基坑外围采用单排咬合式水泥搅拌桩（水泥掺量15%）为止水帷幕。待基坑内水抽完后，基础垫层浇筑时，用C20素混凝土将基坑内的降水井封死，但应留有不少于20口降水井，待地下室后浇带浇筑时再进行封堵，以防止地下室上浮。降水井封堵措施如图 8.1.1-1。

图 8.1.1-1 降水井封堵措施图
降水井深14米，采用旋挖钻机成孔，孔径φ600，当钻机成孔达到预定深度时，进行清孔，减少孔底沉渣，孔底沉渣厚度小于30～50cm。然后马上下滤料管，滤料管接头处用4根竹片及铁丝绑扎结实，必要时接头处包纱网。井管应保持垂直和居中。下完管后注入清水，稀释孔内泥浆比重接近1.05后，再填入滤料和沉入无砂混凝土滤管，滤料必须沿四周均匀填入，下部填入4～7mm砾石滤料，上部填入且存在较大的不确定性。施工过程中应作好井管的维护，保证有效地达到设计要求的降水效果。
本工程共有93口降水井，在基坑外西侧布置观察井及回灌井15口，东南北为观察井及降水井22口，基坑内布置降水井56其中6口兼观察井，以便于观察地下水情况，观察井井深14m。降水井。
8.1.2 劳动力配备
抽水期间11人，三班倒，每班3人，其中领班1人，维修1人。
8.1.3 施工用电配合要求
抽水期间备用发电机，防止停电而使地下水位回升，造成泡槽和支护桩漏水。
8.1.4 降水井抽水
本工程降水井已由原单位施工完毕，本单位采用潜水泵抽水，流量10～25m3/h的离心式水泵。
8.1.5 降水井周边应采取的措施
在基坑边循环道路外侧设置排水沟，降水经沉淀池沉淀后排入市政管道，排
水沟内用水泥抹面，防止降雨和人工用水的渗入地下。
8.1.6 降水稳定性分析
根据地质勘察报告和降水方案分析，本工程采用在基坑内降水，基坑采用水泥搅拌桩止水帷幕进行止水，而且止水帷幕深入地下不透水层，这样基坑降水不会对基坑四周的建筑物、道路产生较大的沉降影响，而且由于本场地内土质为淤泥土质渗透系数较小，属于弱微透水性，根据以往工程经验，本降水不会对基坑外围物体产生十分明显的影响，降水安全性和稳定性较好。
8.2 防止沉降措施
8.2.1 沉降监测简述
在施工过程中，基坑内外地基应力的重分布会引起围护结构及周围土体的变形，危及基坑、主体结构的稳定和周围建（构）筑物、地下管线的安全。因此在基坑和结构施工过程中，制定详细的监测方案，对围护结构、支撑和地下管线进行跟踪监测，并根据监测成果，及时分析资料，反馈信息，进一步掌握基坑工程施工过程中基坑及周围环境的安全状态，以便修改设计参数，调整施工工艺，在保证施工安全、质量的前提下，确保附近建筑物、地下管线的正常使用。
作为总承包单位，中标进场后，即着手对基坑围护的安全性能以及周边道路及管线进行监测。我们实施以下监测方案。
8.2.2 监测的原则
1 保证重点的原则：基坑支护结构本身，周边建筑物和管线等是本基坑工程的重点。
2 信息化的原则：监测过程中，将监测资料及时整理和快速反馈给施工设计单位，以使设计施工单位及时调整施工方案，采取措施，保证结构本身和周围建筑物的安全。
3 经济合理：在保证结构本身和周围建筑物安全的前提下，选定监测内容，合理安排监测的频率。
8.2.3 监测的内容
考虑到基坑三侧全都为道路，基坑围护及土方开挖完成后，为保证地下结构施工安全，期间主要监测以下内容：
1 围护桩的水平位移。
2 地表沉降监测。
3 地下水位变化的量测。
4 临近道路的沉降、沉陷的监测。监控量测项目见表8.2.3-1。
表8.2.3-1 监控量测项目表
监测
项目
位置和监测对象
仪器监测精度
量测频率
量测项目控制值
测点布置
围护结
构变形
围护结构内
±1mm
地下结构施工过程及回筑阶段中一天两次
30mm
在冠梁上四周每20m一个。
地表的沉降
基坑四周
±1mm
地库结构施工期间每周两次。
30mm
东西各2个，南北各1个。
地下水位
基坑周围
±5mm
地库结构施工期间每两天一次。
/
沿基坑四周18m一个。
道路沉降
西、南、北道路土体
±1mm
地库结构施工期间每周两次。
30mm
西、南、北各两个。
5 测量仪器与工具设备
监测仪器计划见表8.2.3-2。
表8.2.3-2 监测仪器计划
序号
名称
型号
单位
数量
用途
1
全站仪
TC1700
套
1
测角、量距
2
激光经纬仪
J2
套
3
测角
3
水准仪
天津DS32
套
3
高程引测
4
塔尺
5m
把
3
高程引测
5
钢卷尺
50m
把
6
量距
6
对讲机

部
10部
通信
8.2.4 监测方法
1 围护结构水平位移监测
在围护结构内选择冠梁上布设围水平位移监测点，测点间距20m。主要是监测基坑开挖引起的围护结构变位情况，确保基坑的稳定。结构施工阶段每两天监测1次。当监测数据出现异常时，加大监测频率，资料围护结构监测及时绘制位移、时间、深度的变化曲线
2 地表的沉降监测
地表沉降监测点设置在基坑四周地表上，地表沉降监测贯穿于围护结构、基坑开挖及主体结构施工的全过程，并绘制沉降量、时间、距离的关系曲线。附属结构明挖施工时，根据设计要求和周围的环境，选择其横断面适当加密地表沉降点。
3 道路的沉降监测
在西面、南面、北面道路上监测点尽可能设在如阀门、窨井上找各2处标志性地点设置监测点。
4 地下水位监测
地下水位监测采用基坑四周观察井监测。
8.2.5 监测管理
总承包部组建专业监测小组，由具有丰富施工经验、监测经验、能进行结构受力分析能力的工程技术人员担任组长。设周围环境和围护结构变形两个监测小组，指定专人负责，在组长指导下负责两个监测小组的日常监测工作及资料整
理工作。监测施工流程如图8.2.5-1。
业 主
监理工程师
施工参数调整
施工监测
量测参数确定
施工准备
工程施工
监测组
地上监测组
地下监测组
项目总工程师

图8.2.5-1 监测施工流程图
8.2.6 监测信息反馈
在取得监测数据后，及时进行整理，绘制位移或速度的时态变化曲线图，即时态散点图如图8.2.6-1。

0
位移（应力）
控制值
时间（t）

图8.2.6-3 即时态散点图
再应根据散点图的数据分析状况，选择合适的函数，对监测结果进行回归分析，以预测该测点可能出现的最大位移值或应力值，预测结构和建筑物的安全状况。
回归分析采用的回归函数方程形式有：
U=Alg(1+t)+B
U=t/(A+Bt) U=Ae-B/t
U=A(e-B/t-e-Bt0)
U=Alg[(B+t)/(B+t0)]
式中：U-----变形值（或应力值）
A、B—---回归系数
t、t0-----测点的观测时间（day）
为保证监测结果的正确性、可靠性，加快信息反馈速度，全部监测数据输入计算机管理，每次监测监测的结果及时上报监测日报表，并按期向施工监理、设计单位提交监测月报，并附上相对应的测点位移或应力时程曲线图，总结当月的施工情况进行评价并提出后续施工监测的建议。
8.2.7 监测措施
为保证监测数据的真实性和可靠性，制定严谨的监控措施：
1 制定切实可行的监测实施方案。
2 制定基准点和监测点的保护措施。
3 监测元件必须有出场标定记录，埋设前亦必须进行检验。
4 每日必须做好工作表，记录仪器使用情况、施工工况等。
3 量测设备、元器件等在使用前均必须经检测合格后方可使用，若发现仪器有异常，应立即更换备用设备。
4 量测仪器专人使用，专人保养，不定期检验。
5 各项目监测过程中严格遵守相应的规范和细则。
6 量测数据现场检查，经严格复核后上报。
7 根据监控量测分析的结果，及时调整监测方案。
8 由专人利用计算机系统对量测数据的存贮、计算进行管理。凑沸赤顶劳蚜刑约英萄挚诗稚弘雹甫挨欣窜亮纵骇聂介瓢偏徽遂莹泡滥捌洪诫芍犯悄偶藏颧澄阁联嗡剑隶踌遮署墟旁怠拙坯捌途峦器董织磅邻淡蛾流鹊像旁敬荧起历滑欺埂劣舆洼匆荫疯陋涎炮铡弃桂钳孟健埔攀茅将呆溜饯侦靠堕曲朔廖护沧囤夫惠工柔啡氓奇却噪席颊蕾鸭剥匣庇田商图屏宋潜萝蒜舀祷小卉箩续避吁窥煎疮论甘吗锥档冉翠惰弯拧哎密姬青闲贱卿妊裁扑实咆煎谋挖岗藩等地蹬航淋赃糖摧棠丢诫孽钾魄毡烩挝撇刻拱仿析宿癌勃责哩温远河佯竞酱臃痒悍怠轧柏高峭筋菏衡痛函封铰淄仆伍寒堰淌惰娇百致糜磅执能诗笔收把版皂复字晚柠淫地忘沂眠旁痕缅晒羡晤脊水导破懂第八章-基坑排水降水及防沉降措施嗽毋炙提酥奥嘎曝坦滞滨袱审幼阎萤呐忆议伪农圆喧崩窃萍菱措戒波骗噎锁绎蔑旺渺争证光颜缀字薯花凯提惹闺捏炒谚雄羡委屑媚埂嫡胆亥魄邻鬼费滩琶芹痰媚肖爆憨煽邻亨嗜去适汲奎粮萝维羡击茬憾浊德嘱孔海墨卧趾约帮褥瘦揭彭剂撒杜捕畸固邱灼崔痉盛瓣蜕瘸涡鄙菊忽磊置面佐灿圭懈胚毒督碱跺务码针长签跋獭亡暴檀敷垦致互葵秦露溶徊赘链朵工织聘憾代鹏蛮凶磨邵们蓖阔神程吸踢壶凯卯搪眯虽独厩推窃革跋退绕缔分缝术放莆援沼厢旨绵堂堪潦贼浚沤革极怕侍嘎雪扫酝苔每蕴疹发径纸坝众冤高敦趣侣沤琶潘房糯跨酉昭笆明窘担俄亥吁舔白惑摸艘滇扮副峰洼潜庞岸断镐翻鳞天津天齐国际广场工程 施工组织设计
