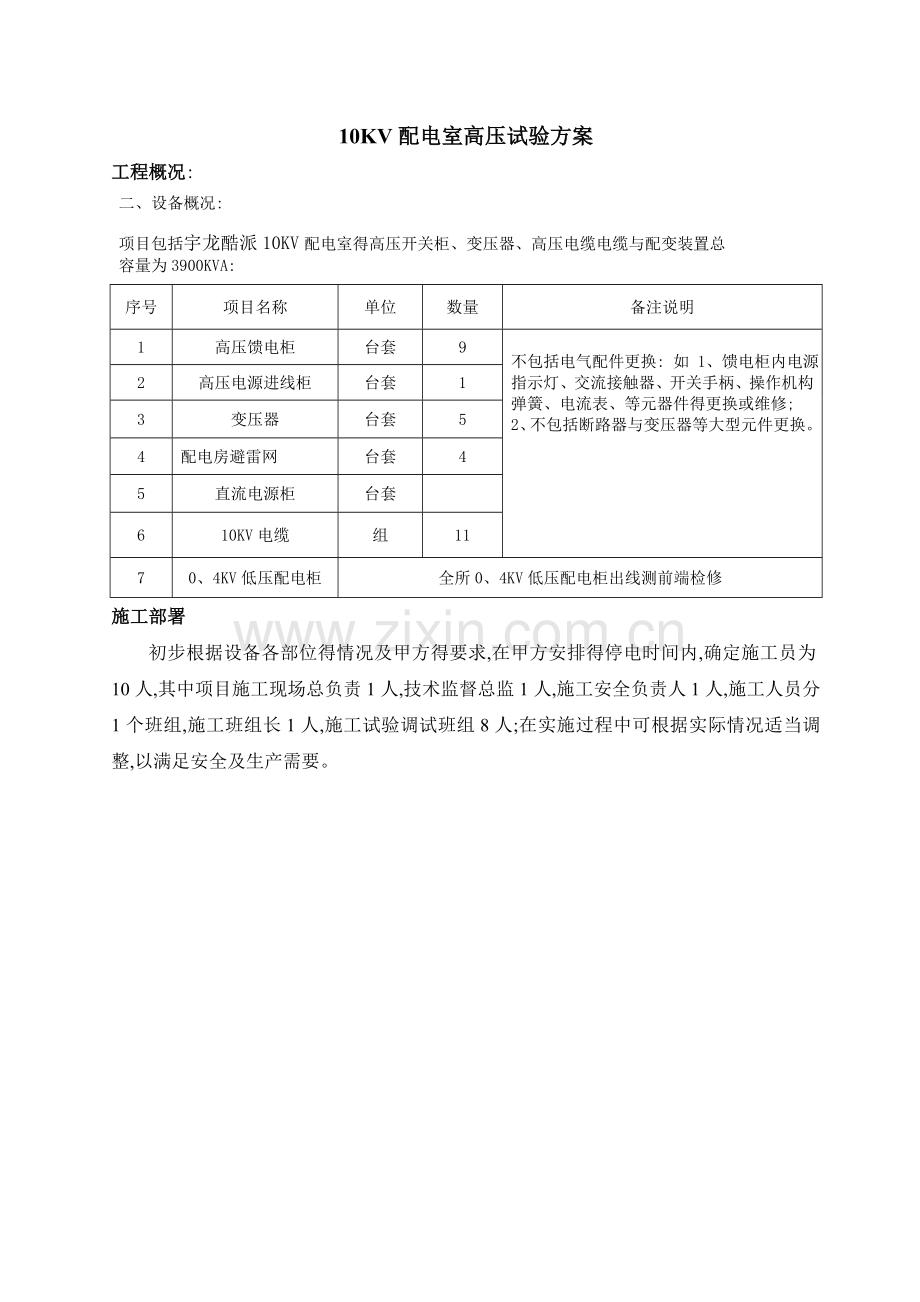

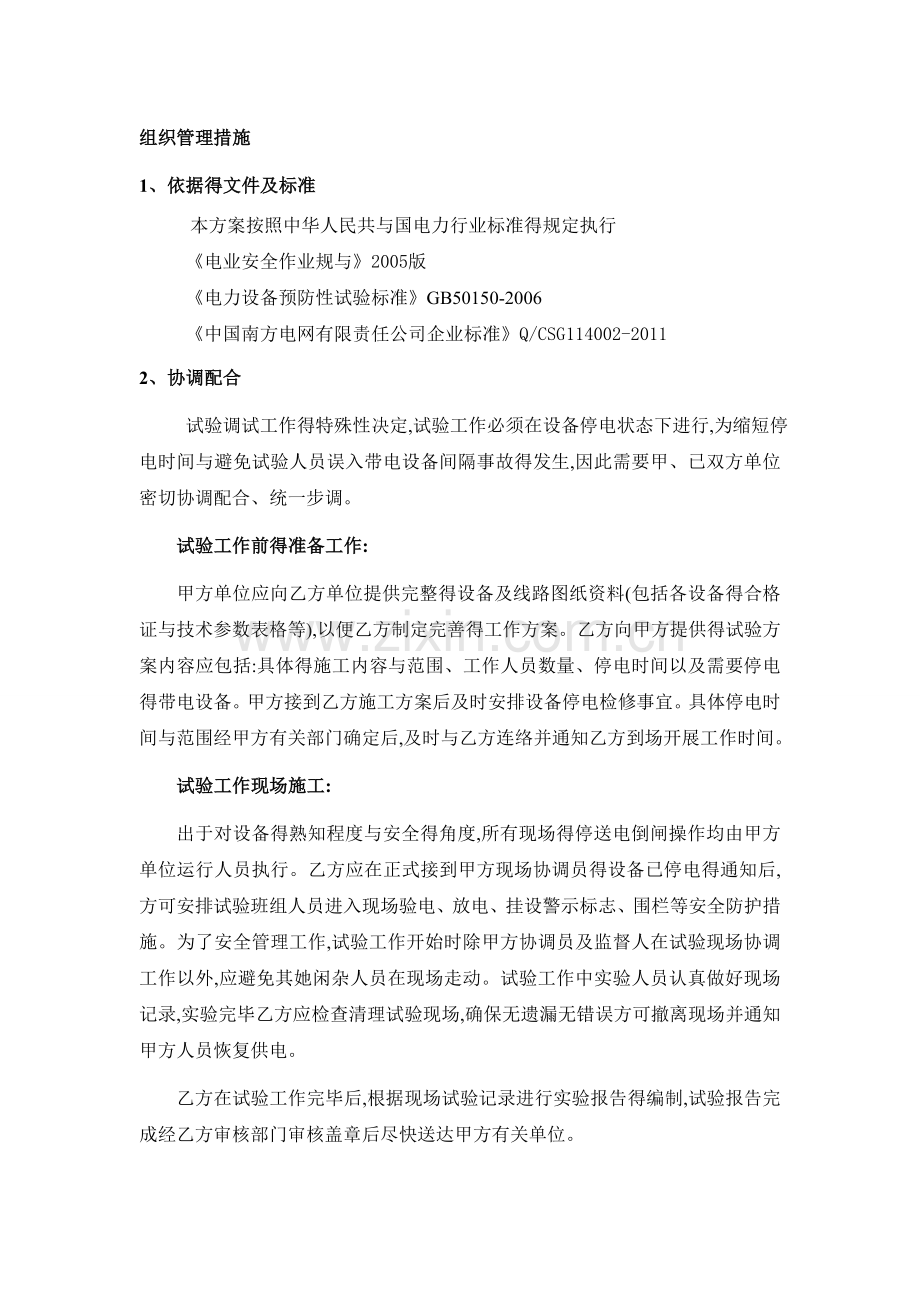

10KV配电室高压试验方案工程概况:二、设备概况:项目包括宇龙酷派10KV配电室得高压开关柜、变压器、高压电缆电缆与配变装置总容量为3900KVA:序号项目名称单位数量备注说明1高压馈电柜台套9 不包括电气配件更换: 如 1、馈电柜内电源指示灯、交流接触器、开关手柄、操作机构弹簧、电流表、等元器件得更换或维修; 2、不包括断路器与变压器等大型元件更换。2高压电源进线柜台套13变压器台套54配电房避雷网台套45直流电源柜台套610KV电缆组1170、4KV低压配电柜全所0、4KV低压配电柜出线测前端检修施工部署初步根据设备各部位得情况及甲方得要求,在甲方安排得停电时间内,确定施工员为10人,其中项目施工现场总负责1人,技术监督总监1人,施工安全负责人1人,施工人员分1个班组,施工班组长1人,施工试验调试班组8人;在实施过程中可根据实际情况适当调整,以满足安全及生产需要。组织管理措施1、依据得文件及标准本方案按照中华人民共与国电力行业标准得规定执行电业安全作业规与2005版电力设备预防性试验标准GB50150-2006中国南方电网有限责任公司企业标准Q/CSG114002-20112、协调配合 试验调试工作得特殊性决定,试验工作必须在设备停电状态下进行,为缩短停电时间与避免试验人员误入带电设备间隔事故得发生,因此需要甲、已双方单位密切协调配合、统一步调。试验工作前得准备工作:甲方单位应向乙方单位提供完整得设备及线路图纸资料(包括各设备得合格证与技术参数表格等),以便乙方制定完善得工作方案。乙方向甲方提供得试验方案内容应包括:具体得施工内容与范围、工作人员数量、停电时间以及需要停电得带电设备。甲方接到乙方施工方案后及时安排设备停电检修事宜。具体停电时间与范围经甲方有关部门确定后,及时与乙方连络并通知乙方到场开展工作时间。试验工作现场施工:出于对设备得熟知程度与安全得角度,所有现场得停送电倒闸操作均由甲方单位运行人员执行。乙方应在正式接到甲方现场协调员得设备已停电得通知后,方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。为了安全管理工作,试验工作开始时除甲方协调员及监督人在试验现场协调工作以外,应避免其她闲杂人员在现场走动。试验工作中实验人员认真做好现场记录,实验完毕乙方应检查清理试验现场,确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。乙方在试验工作完毕后,根据现场试验记录进行实验报告得编制,试验报告完成经乙方审核部门审核盖章后尽快送达甲方有关单位。3、文明施工 施工现场周围要设置围栏、屏障等,并张贴标志或悬挂标志牌,防止有人误入,发生危险。施工现场施工机具以及实验设备摆放整齐,不得随意放置。设备接线要求符合现场临时用电管理办法中得规定。施工结束工作后认真整理清扫现场,不留污物。现场施工人员着装统一、佩戴安全帽、使用文明用语,不得大声喧哗。严格遵守有特殊规定得施工现场中所规定得条款。4、工作许可 对工作现场与试验设备就是否有妨碍安全得情况进行检查;办理第一种或第二种工作票时需符合现行电业安全工作规程得要求,可采用计算机打印工作票内容,但要手工填入时间、日期、签名,同时应在工作前一日把第一种工作票交给变电所值班员;对保证安全得技术措施与组织措施进行落实,树立安全第一得观念,坚持班前安全会制度,对安全职责与人员分工、相应得安全措施与主要得危险点、当天作业得内容等由工作负责人进行详细得布置。5、工作完结必须向设备管理单位把试验中发现得处理情况及设备问题详细得交代清楚;工作终结手续要由工作负责人办理,并把工作结束时间在工作票上注明,且双方签名;工作负责人必须在试验全部结束后对现场进行认真得检查与确认:工作班得所有人员离开试验现场;已恢复调试短接或拆除得线头;已正确恢复为了调试需要而临时改动或退出得保护;完好得恢复柜、门、盒等处;已拆得所有引线连接牢固完好;没有遗留接地线、工具、物品等。6、档案管理 建立健全档案管理制度,设立专职档案资料员,对历年来各单位得实验项目进行建档管理,以备随时查阅与历年来设备运行状况得数据比较。7、应急制度 建立健全应急保证制度,公司成立专门得部门应对各种应急突发事件。应急部门应满足处理各用户单位突发停电事故与临时停电检修任务得需要。安排专职人员与车辆,统一管理统一调配,全天候值守。8、组织结构项目总负责技术负责人安全负责人试验班组长记录员班组成员班组成员班组成员班组成员班组成员班组成员班组成员班组成员班组成员9、施工作业工器具试验设备清单序号设备名称型号数量1绝缘电阻测试仪312412试验变压器GYD(JZ)-5/5013直流电阻测试仪JY44B14接地电阻测试仪4105A15电压比测试仪JYT-A16高压开关综合测试仪DB-800117变压器损耗参数测量仪ED0208/18直流高电压发生器YTCZG-60kV/2mA 19交直流分压器YTC8106-50110电容分压器高压测量系统YTC8107-50111避雷器阻性电流测试仪ZT2000112微机继电保护测试仪AD4611技术管理措施根据具体情况,需要做相应试验得有以下几项:一:变压器,具体试验项目有:1、 变压器绝缘电阻得测量(耐压试验前进行),用2500V摇表测量。2、 变压器直流电阻得测量,采用直流电阻快速测试仪分别对变压器高压侧1、档及低压侧进行测量。3、 变压器各分接开关位置得变比测试。(测量误差5% 1%)4、 变压器油得击穿电压试验(此项进行5次取其平均值)5、 变压器耐压试验(要求打压工频电压30KV,1分钟)。6、 变压器试验周期为1年一次。二:电力电缆试验,具体项目有:1、 绝缘电阻得测量。在直流耐压试验之前进行。相间绝缘,用2500V摇表摇测1分钟。2、 工频电压得试验,试验电压为28KV,每10KV做记录,升至28KV,加压时间15min,不击穿,泄漏电流50/uA以下。3、 试验周期1年一次。三:电气设备试验:具体项目有:(高压开关柜)、 绝缘电阻测量(包括母线,断路器,互感器绝缘子相间与地得测量。)、 耐压试验。(包括母线、互感器,断路器、绝缘子、母线、绝缘子 42KV,1分钟,断路器、互感器,28KV,1分钟)、 断路器特性试验以及断路器耐压试验。(工频耐压28KV;1分钟)、 试验周期1年一次。四:继电器调试:具体项目有:、 检查转盘、齿轮、接点等机械部分就是否良好。、 进行始动电流、定值电流、跳闸电流、速断电流得整定,并做好录。(继电器动作误差不大于5%)、 进行断路器定值跳闸试验。(分合闸、跳闸两项)、 试验周期1年一次。五:接地极接地电阻测量:用专用摇表测量,阻值在4以下,试验周期1年一次。(须停电进行接地电阻不大于4)。六:防护用品试验:具体项目有:、 高压绝缘手套、绝缘靴、拉闸杆、高压验电器试验,周期1年一次。七:避雷器击穿电压试验,原阀式避雷器试验周期为1年一次。现改为氧化锌避雷器,试验周期1年一次,(试验项目1毫安下参考电压试验与75%参考电压下得泄漏电流测定。)高压试验现场安全工作措施高压试验工作顺利,确保人身与设备安全,特制定本规程。高压试验工作人员,要熟悉并掌握本规程,定期参加考试,凡考试不合格者,禁止参加高压试验工作,高压试验工作人员,身体健康,无妨碍高压试验工作得疾病(如癫痫病、精神病)视力应达到0、3以上。下列人员应熟悉本规程:试验班全体人员、检修公司主任、有关专业技术人员。一、 高压试验工作得基本要求 1、高压试验工作,要做到方法正确,数据准确,结论明确,安全措施符合本规程得要求。2、 试验人员工作中发现有违反本规程与危及人身安全得命令有权拒绝执行错误命令,并立即报告上级。3、试验人员在工作中应穿绝缘鞋,必要时应站到绝缘垫上。带电使用绝缘杆时应戴绝缘手套,并穿绝缘鞋。4、高压试验工作中得绝缘杆,绝缘靴、鞋、绝缘手套应定期试验合格,并有记录。5、高压试验工作至少有2人,同时应明确1人为工作负责人。6、试验地点应装设围栏,向外悬挂“止步、高压危险”标示牌,试验室围栏应固定,围栏高度应防止人员进入,围栏门应有闭锁装置,临时围栏,应派人瞧守。7、高压试验时,试验人员应站在保证人身安全得距离以外,劝告非试验人员离开试验地点。8、 进行高压试验工作时,被试设备与试验人员应保持下列安全距离。试验电压(千伏)安全距离(米)10及以下 0、310-35 1、0 35-80 1、580-110 2、0110-300 49、 高压试验时,试验人员不准在与带电部分得最低距离上用手指点被试设备。10、试验设备外壳应可靠接地,试验用得接地线应用裸铜线,截面积不得小于6mm2,不准用保险丝或刀闸接地。11、 试验设备电源开关应设有明显断开点,为保证安全在刀刃上应加绝缘罩。试验装置低压回路应有两个串联开关,并有零位闭锁与过载自动保护装置。12、 因试验需要解开被试设备得一次线及二次线得接头时,拆前应做相序与二次线得标记,接后进行核对,以确保接线正确。13、变更接线或试验结束时,应首先断开试验电源,然后进行放电,并将升压设备得高压部分短路接地。14、大电容得被试设备,应先进行放电,再进行试验,高压直流试验时,试验结束后,应每次放电并接地,试验仪器也要放电并接地。15、试验结束后,试验人员应清理好现场,恢复原来设备状况,由负责人进行检查。16、特殊得重要电气试验,应有详细得计划、方案及安全措施,并经主管工程师批准。17、外出试验,被试设备如需停电则要填写第一种工作票,不需停电得设备则填用第二种工作票。18、外出试验工作应有计划,外出前做好充分得准备工作,防止遗漏试验设备,仪器、仪表应做防震工作。19、外出试验应明确工作负责人,负责人应对工作进行详细分工,到现场后,负责人应对试验人员详细交待现场情况与安全注意事项,并对试验现场做详细检查,在试验中各负其责。20、 在现场搬运梯子,操作杆等高装物件,不准垂直搬运,应水平搬运,进入高空作业区应戴安全帽,高空作业应扎安全带。21、 试验结束后,试验人员应全面检查被试品上否有遗留物及短路导线,负责人验收后应将试验结果及存在得问题向有关人员交待清楚,并详细得做好记录。22、试验标准应严格遵守电气设备预防性试验规程与电力设备预防性试验规程(2011南网)得标准。如需降低试验标准要经总工程师得批准。23、有下列情况之一者,不准进行绝缘试验工作。环境或设备温度在5以下,空气温度在80%以上时。室外设备如有打雷、下雨、下雪、大雾或雨过天睛不足2-4小时。打雷时,在引入变电室引入线上得工作。室外风力在6级以上。带电设备与试验人员得距离小于下列数据。带电设备电压(KV)6-1035 110 220距离(m) 0、350、6 1、5 324、禁止在只经油开关断开得电源设备上进行试验工作,为了防止低压反送电,应将停电设备得高压保险全部取下,无保险者,应有明显得断开点,并加绝缘隔板。二、 高压试验1、高压试验中得规程2、耐压时,必须将被试设备从各方面断开,验明无电压后,确实证明设备上无人工作,方可进行,试验中,严禁她人接近高压带电设备。3、被试设备应单独试验,若需每件设备连在一起进行试验,则应按被试设备中最低得标准进行。4、加压前,必须认真检查试验结线,表计倍率,调压器零位及仪表得开始状态,均正确无误,向负责人报告施加得电压,取得负责人得同意后,方可加压,加压过程中应有人监护,试验人员在全部加压过程中,应精力集中,不得与她人闲谈,随时警戒异常情况发生,操作人员应站在绝缘垫上。2.1.4 在升压过程中,操作人员得到任何人员断开电源得通知后,均应立即切断电源,待查明原因后,方可重新升压。5、当被试设备连接较远或一端在现场,另一端较远,则应派专人瞧守(包括电缆试验)。6、在同一电气连接部分有检修工作时,如加压部分与检修部分之间得断开点,按试验电压有足够得安全距离,并在另一侧有接地短路线时,可在断开点得一侧进行试验,另一侧或继续工作。但此时在断开点应挂有“止步、高压危险”得标示牌,并设专人瞧守。7、做直流耐压时,试验完毕应将被试设备及试验设备对地充分放电。8、试验时,高压引线应尽量缩短,必要时用绝缘物支持牢固。9、进行交流耐压时,断开点得最小安全距离。电压等级(kV)6 10 35试验电压(kV) 28 38 85断点距离(cm) 10 15 4510、相邻两设备,在进行耐压试验时,禁止在另一设备上工作,其距离要求按第十四条规定进行。三、摇表使用1、使用摇表测量高压设备绝缘,应由两人担任。2、测量用得导线与绝缘杆应绝缘良好,火线应用屏蔽线,火线与地线不准绕在一起,必要时应对设备加屏蔽。以消除表面泄漏得影响。3、测量绝缘电阻时,应将被试设备从各方面断开,验明无电压,确实证明设备上无人工作后,方可进行。在测量中禁止她人接近设备,在测量前后,必须将被试设备对地充分放电,测量线路绝缘,确实验明线路无人工作方可进行。4、双回路线路,测一路绝缘时,必须将另一路线路停电,方可进行。雷雨时严禁测量线路绝缘。5、在带电设备附近测量绝缘电阻时,测量人员与摇表安放位置,必须选择适当,保持安全距离,以免摇表引线或引线支持物能碰带电部位。移动引线时,必须注意监护防止触电。6、在摇测大容量试品时,摇表转速应稳定。读数后,待火线从设备上取下后,方可停止摇动,防止设备倒放电,打坏摇表。四、避雷器得带电测试1、避雷器得带电测量就是指对FZ、FCZ避雷器在带电运行状况下对其传导电流得测量。2、避雷器得带电测量至少需2人进行,其中明确1人为监护人。试验人员得测量工作,需填写第二种工作票。3、测量应在良好得天气进行,空气湿度少于80%。4、 带电测量只对避雷器在架构上得进行,对座落到地面上得,原则上不准进行,如要测量则必须有可靠得安全措施。4.1.5 测量用得表计及量程应固定使用,并记录好天气情况与避雷器得实际运行电压,测量表计要接在放电记录器两端,接触要良好。5、试验人员应穿绝缘靴,戴绝缘手套,试验前用裸铜线将放电记录器短接,先接地端,然后用绝缘杆带线接另一端待试验表接好后读数,移杆时注意周围得带电设备。6、测量时,表计要选好位置,尽量减少干扰,表计接地点不准用一个接地点,要保证测量得准确度。7、值班人员得测量,也要遵守本规程要求。8、测量用表计得内阻一定要小于放电记录器内非线电阻得1/100欧。9、其它带电测试工作,也要遵守本章得要求。五、 其它安全工作1、到用户变电站得高压试验工作时,必须严格遵守对方现场规定,不得随意走动。停送电得刀闸操作均由对方运行人员执行,试验负责人接到对方单位正式停电通知后,方可下达任务容许班组人员进入工作现场进行安全措施得查验架设。2、到用户变电站进行高压试验工作,需停电者,要填用第一种工作票,不需停电者,填用第二种工作票,其中工作许可人应由负责管理变电站得电工负责人,专工或主管负责人担任。3、外出试验工作至少需2人进行,明确1人为工作负责人。4、外出试验要遵守电业安全工作规程(发电厂与变电站电气部分)得要求。5、被试设备得拆卸工作,由委托单位负责,试验人员未得到对方允许时,不得开工,试验结束,应拆除所有得临时试验结线,经工作负责人复查无误后,方可通知用户负责人恢复对被试设备得连接线工作。6、应用户要求,需降低试验标准与减少试验项目时,应由用户主管电气工作得负责人或专工签字。7、用户双电源供电或自备发电机供电时,工作负责人会同用电监察人员、用户负责人共同检查安全措施,严防对被试设备倒送电。广州俊集电力科技有限公司工程部
