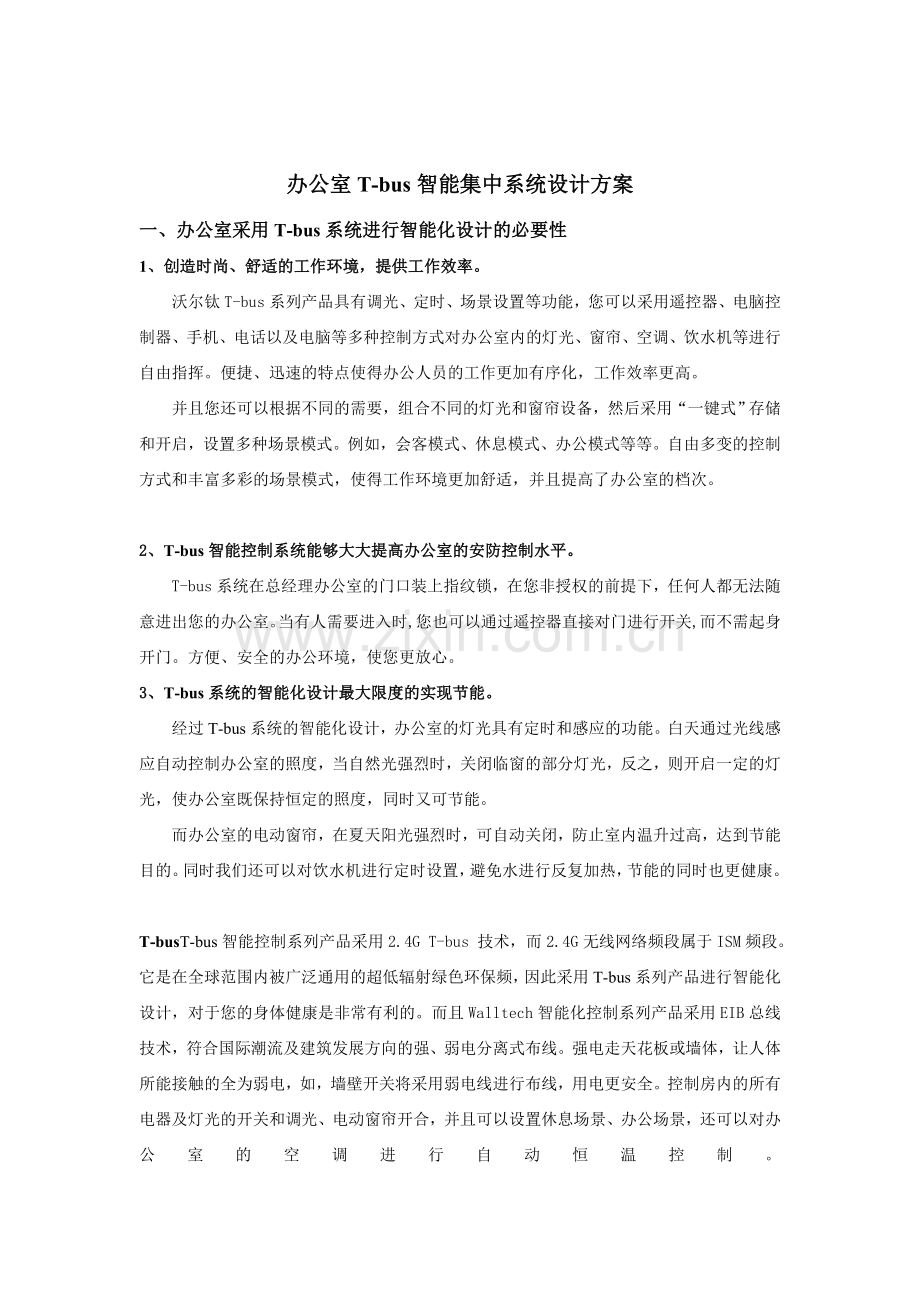

办公室T-bus智能集中系统设计方案一、办公室采用T-bus系统进行智能化设计的必要性1、创造时尚、舒适的工作环境，提供工作效率。沃尔钛T-bus系列产品具有调光、定时、场景设置等功能，您可以采用遥控器、电脑控制器、手机、电话以及电脑等多种控制方式对办公室内的灯光、窗帘、空调、饮水机等进行自由指挥。便捷、迅速的特点使得办公人员的工作更加有序化，工作效率更高。并且您还可以根据不同的需要，组合不同的灯光和窗帘设备，然后采用“一键式”存储和开启，设置多种场景模式。例如，会客模式、休息模式、办公模式等等。自由多变的控制方式和丰富多彩的场景模式，使得工作环境更加舒适，并且提高了办公室的档次。2、T-bus智能控制系统能够大大提高办公室的安防控制水平。T-bus系统在总经理办公室的门口装上指纹锁，在您非授权的前提下，任何人都无法随意进出您的办公室。当有人需要进入时,您也可以通过遥控器直接对门进行开关,而不需起身开门。方便、安全的办公环境，使您更放心。3、T-bus系统的智能化设计最大限度的实现节能。经过T-bus系统的智能化设计，办公室的灯光具有定时和感应的功能。白天通过光线感应自动控制办公室的照度，当自然光强烈时，关闭临窗的部分灯光，反之，则开启一定的灯光，使办公室既保持恒定的照度，同时又可节能。而办公室的电动窗帘，在夏天阳光强烈时，可自动关闭，防止室内温升过高，达到节能目的。同时我们还可以对饮水机进行定时设置，避免水进行反复加热，节能的同时也更健康。T-busT-bus智能控制系列产品采用2.4G T-bus 技术，而2.4G无线网络频段属于ISM频段。它是在全球范围内被广泛通用的超低辐射绿色环保频，因此采用T-bus系列产品进行智能化设计，对于您的身体健康是非常有利的。而且Walltech智能化控制系列产品采用EIB总线技术，符合国际潮流及建筑发展方向的强、弱电分离式布线。强电走天花板或墙体，让人体所能接触的全为弱电，如，墙壁开关将采用弱电线进行布线，用电更安全。控制房内的所有电器及灯光的开关和调光、电动窗帘开合，并且可以设置休息场景、办公场景，还可以对办公室的空调进行自动恒温控制。五大控制区域总经理办公室经理办公室员工办公区会议室洗手间排风换气系统排风换气系统排风换气系统2、智能化设计所实现的具体功能场景当您驾驶着汽车还在路上的时候，您只需通过手机就可以对办公室内的一切进行预先设定。办公室的饮水机提前为您准备好热水，排风换气系统开始工作，将前一晚的浑浊空气抽掉，注入新鲜空气。冬天，可以远程控制开启电动窗帘，让阳光提前给室内进行照射，在您来到办公室的时候享受阳光的味道。夏天炎热季节，还可以让空调提前给室内进行温度调节，十几分钟后，当您踏进办公室的时候，新鲜空气的扑鼻香味和舒适合宜的室温迎面扑来。室内已经有了充足的阳光照度，电动窗帘在您遥控器的指挥下，缓缓合上。您冲上一杯热腾腾的茶，将灯光调亮。在舒适的环境中，开始一天紧张的工作。上午11点钟，秘书电话提示，有预约客人到来。敲门声响起，您拿起桌上的遥控器，按下按键，打开办公室门锁，欢迎客人的到来。中午时间，当您准备休息的时候，您通过遥控器的控制，办公室内的灯光渐渐变暗，窗帘渐渐合上，饮水机停止工作。休息时间结束，窗帘自动拉开，灯光自动调节到工作时的亮度。控制办公室内的所有电器及灯光的开关和调光、电动窗帘开合，并且可以设置休息场景、办公场景，还可以对办公室的空调进行自动恒温控制。中午时间，当大家准备休息的时候，通过遥控器的控制，办公室内的灯光渐渐变暗，窗帘渐渐合上，饮水机停止工作。休息时间结束，窗帘自动拉开，灯光自动调节到工作时的亮度。1、智能配电箱1.1 智能配电箱结构简介箱体、面盖、轨道等1.2 智能配电箱主要技术指标工作环境：温度：0+50 湿度：5-90%RH外型尺寸：370mm420mm100mm、470mm420mm100mm外观色彩：电脑灰安装方式:嵌入式1.3 智能配电箱使用注意事项A、安装和拆卸时，尽量聘请专业的技术人员，且必须切断电源。B、使用环境：空气中不得有过量的尘埃，酸，碱，盐，腐蚀性及爆炸性气体，相对湿度在最高温度50时，不超过60%，在较低温度时允许有较高的相对湿度，C、无显著摇动和冲击震动的地方。D、在没有雨雪侵袭的地方。E、距离地面应不小于1.5M。2、 8路5A双值输出控制模块2.1 8路5A双值输出控制模块2.2 8路5A双值输出控制模块结构简介外壳、控制电路板、显示灯、连线端子2.3 8路5A双值输出控制模块主要技术指标输入电压： 额定电流：5A工作环境：温度：0+50 湿度：5-90%RH外观色彩：银灰色输出线路：8路额定绝缘电压:单相3000V安装方式: 标准35mm导轨式路3A调光路3A调光双值输出控制模块3.2 路3A调光双值输出控制模块结构简介外壳、控制电路板、显示灯、连线端子3.3 路3A调光双值输出控制模块主要技术指标输入电压： 额定电流：3A工作环境：温度：0+50 湿度：5-90%RH外观色彩：银灰色输出线路：4路额定绝缘电压:单相3000V安装方式: 标准35mm导轨式4、4路3A三值输出控制模块4路3A三值输出控制模块4.2 4路3A三值输出控制模块结构简介外壳、控制电路板、显示灯、连线端子4.3 4路3A三值输出控制模块主要技术指标输入电压：额定电流：3A工作环境：温度：0+50 湿度：5-90%RH外观色彩：银灰色输出线路：4路额定绝缘电压:单相3000V安装方式: 标准35mm导轨式5、 8路光电隔离输入控制模块8路光电隔离输入控制模块5.2 8路光电隔离输入控制模块结构简介外壳、控制电路板、显示灯、连线端子5.3 8路光电隔离输入控制模块主要技术指标工作环境：温度：0+50 湿度：5-90%RH外观色彩：银灰色输入线路：8路额定绝缘电压:单相3000V安装方式: 标准35mm导轨式7控制方式：触模式外观色彩：金黄色8、2.4GHz无线收发器8.1 T-BUS无线收发器特性及用途无线收发器可以将2.4GHz无线网络与RS485有线网络进行随意转化，在扩大遥控范围的同时增强控制的稳定性，是2.4GHz无线网络的中继转节，从此遥控信号不再受到建筑格局和控制距离的影响。8.2 T-BUS无线收发器主要技术指标额定功率：01W工作电流：1030mA工作电压：DC +5V外型尺寸：63*49*22工作环境：温度：0+50 湿度：90%RH发射频率：2.400GHz2.499 GHz9、2.4GHz T-bus遥控器9.1 T-bus遥控器特性及用途2.4G遥控器是T-bus智能控制系统主要控制方式之一。它采用先进的2.4GHz无线通信技术，具备125个独立通信信道。在操作指令的过程中不会出现干扰。9.2 T-bus遥控器结构简介外壳（包括电池壳）、键盘、控制电路板、液晶显示屏。9.3 T-bus遥控器主要技术指标A、供电电源：DC 3V（1.5V的7号干电池两节，建议选用LR03AAA的电池）B、发射距离：无障碍距离200米，室内距离50米（实际效果和接收器放置的位置及墙体的结构有关。）C、尺寸大小：126mmx49mmx22mmD、发射频率：2.400GHz2.499GHzE、工作环境：温度：0+50 湿度：5-90%RH9.4 功能特点: A、基于2.4GHz无线网络，信号稳定，绿色环保，无辐射，全球通用。B、“傻瓜式”菜单选择，共分灯光、窗帘、电视、DVD、空调、场景（设置）六个模式，可直接选择进入相应的模式后，输入设备对应编号即可。C、室内多障碍物的情况下遥控范围有效距离为3050米。D、一键式对码操作，一键式场景设置，一键式场景控制。E、控制容量为：灯光99路，窗帘99路，空调12台，电视、DVD各1台。10、电脑控制器10.1 T-BUS电脑控制器特性及用途通过电脑数据线串口或USB接口连接，电脑控制发送数据到2.4GHz无线网络，进行控制空调、电视、音响、照明灯、窗帘、饮水机等常用电器。10.2 T-BUS电脑控制器主要技术指标运行环境:与T-bus智能控制软件连用支持接口:USB外型尺寸：63*49*22mm11、风机盘管控制器11.1风机盘管控制器特性及用途T-BUS风机盘管控制器是一款外形美观，功能强大，性能卓越的温控器。它采用紧凑的一体式结构，在系统控制下，可对采暖、冷气的中央空调末端风阀、水阀进行控制，并可构造多种温度模式。11.2风机盘管控制器的主要技术指标额定使用电压：AC210230V 额定电流：3A（阻性）工作环境：温度：0+50 湿度：5-90%RH设定温度范围：1630 控温精度：1O材料顔色：白色防火ABS工程塑料外形尺寸：86mm x 86mm x 55mm(注：安装底盒尺寸必须不小于70mm x 70mm x 38mm，否则不能安装)11.3风机盘管控制器的特点A.外型设计独特，操作界面简单。B.实时时钟功能，即使断电时间依旧保持行走。C.超大彩色屏幕LCD显示，傻瓜化操作界面。D.用户可联网集中控制RS485接口，方便各公用楼宇、酒店进行集中管理。E.使用继电器驱动用户设备，安全及可靠性十分优良。11.4 风机盘管控制器安装说明：A用小型一字螺丝刀或其他工具将温控器上下面盖分离，取出显示屏四个角上的螺丝钉并取出显示屏。B.用螺丝将底盖支架安装固定于墙上或用户需要安装的地方。C.接着将底盖与面盖扣上，安装完成。办公室T-BUS系统智能化控制配置清单序号设备名称单位型号品牌单价（元）数量合价（元）1智能配电箱（定制）套MB01Walltech128路5A双值输出控制模块套Walltech234路3A调光双值输出控制模块个Walltech23主机控制模块套TEL4P300Walltech148路光电隔离输入控制模块套DI8Walltech15无线收发器套DW01Walltech26风机盘管控制器套MF02Walltech77四键触摸屏开关套DR04Walltech58电脑控制器（附软件）套RCC01Walltech19液晶遥控器套RC18Walltech3合计：备注：该报价概不包括线材费和施工费用。
