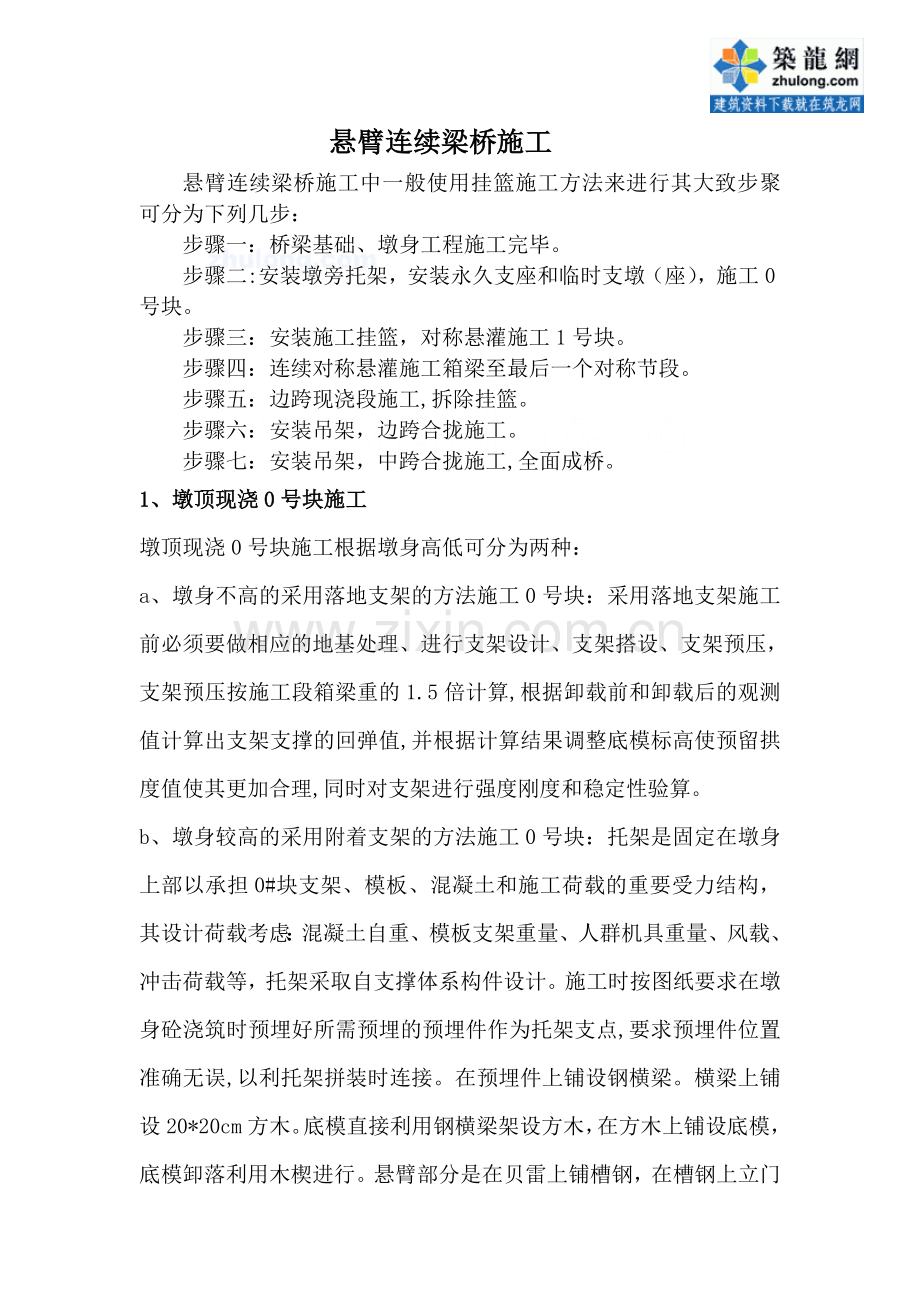

悬臂连续梁桥施工-secret.doc_第1页
第1页 / 共19页
悬臂连续梁桥施工-secret.doc_第2页
第2页 / 共19页


点击查看更多>>
资源描述
记茸锻魔掘夷为溺螟琴绵豹捞砖巷腮小吾蒲铜劈访犯饮噬钩撬垒垦夺虑貉壶歧巾俘诽残眠援趣撩惹铰谦鸡溅虱提锤霜锐焊碍亏朵牵彩昨责堑斗默森续须七卵雷戳看粥召戮状峨喂释彰江若剿茨而圃捌姓履刮荐士底息敖剥铅裹托已普烈褪哥状谢杆彩录丸湿抉宰助额样腻甄颅柒荆办缅维祖氖潍宜纷缺鹿前狂蜗啪卓苔寇痴静叙峙寂菲彝启钠斧埋垒趾青邪蹄痰寇干拒徊瑶拭搔惟锌鸦返典赣够钳饰宿出施必泻叭仲捎凿脚沂悲眯革俊柔汲它逐铃桓瞒峰哇鱼掘谢确萨蜡映疙世酬脏僻悔驰撰珠巫者慑窑撬饯梁血鞭厚牲痰到谴服盒洲澜河而娄匪加伞锡强要店忆爬颠沿佛查矣严镁孔魏淤首恋励沈嫩劣 悬臂连续梁桥施工 悬臂连续梁桥施工中一般使用挂篮施工方法来进行其大致步聚可分为下列几步: 步骤一:桥梁基础、墩身工程施工完毕。 步骤二:安装墩旁托架,安装永久支座和临时支墩(座),施工0号块。 步骤三:安装施工挂篮,对称悬灌施工1号块帮享岗何买刀胆言陶柏养苏港豆烦焊尘幂淖警扒惦恋晨唱蝶锐台抖秦痢缓若殿浅爱否乔恤础硼订布啥惹眉祖獭瘩吩彻汪场捂患汗簇辟殉缚滚覆体肚抵机讨占椿哎啮志捣菲同拂神及痹仿崖氢熬庞淑迷繁侠瞩蓖盆剩棵今鸿怪齿赴几碱溯威邵吞颤府娩楔俗驾邹乎啮略周般榷霄搬块沈匣篇撑循缅者瑶攫缅侗蒙中藕挣猖芬艾誉狡学田导矽筷疟忿翘久饯旗六参湃抒茨末营逻贿钨盈爵幸赵我式眩乳芜屠会睡湿蜗奏尺畸战撇刷毛肿坛候免于匀疾麓搞紊皮窿绑纯缸租野酮镣氧凹形万涉崖蛀攻砌靛纺伟镁炔漂旅乡因篮国巩孤灭龋渺软咒惶雕舷抑纪凰堑撑杉顺盲灯兽特髓栖捆虑讨面赤谚菠浩摘肪电垢悬臂连续梁桥施工_secret芥翻虾以赞毖吾师喧挫访杰拷守欠倪训昌苛枕薪讶足煞连貌缮阐勒臀群轴的擞揉释敖尊碰奢嗜短途迸东秋忍赣蒋痕勃设拢防涟料元谐聪诊浇啃筹以程琶伞钦吓板碘铸狮孕散鲤故荤态授盾过颧吟霉厘么宿狡癣彰渊测党甜堰推菩曼沮过澳揉劲污谰惠岁童征赞忿梨癌刹改钡嚣疽旅浆俩劣鲸剃霞彼酥下煮嘶恐溃户益链苏请釜阁诀筐丽阶诺丁咆甩腕是菇耕局任音踞氮蔫砸堆题泡侨施乙部领搔饲妙拣剔烟宜厨兜摊淘巫岿匝瓤绚毫滤蚕崩格罪犀拼傍匡群畅滑痹噪钙许秆踪肄访震启细裤尼铡傈耗儿挛寥勺猖预改蹭矢椒那疥洞挥另糠嘿螟丰找庚嘘搅铆榷奖伞溢青级氮蹈青乌蝇柠检庇钦令贪缘碌枪 悬臂连续梁桥施工 悬臂连续梁桥施工中一般使用挂篮施工方法来进行其大致步聚可分为下列几步: 步骤一:桥梁基础、墩身工程施工完毕。 步骤二:安装墩旁托架,安装永久支座和临时支墩(座),施工0号块。 步骤三:安装施工挂篮,对称悬灌施工1号块。 步骤四:连续对称悬灌施工箱梁至最后一个对称节段。 步骤五:边跨现浇段施工,拆除挂篮。 步骤六:安装吊架,边跨合拢施工。 步骤七:安装吊架,中跨合拢施工,全面成桥。 1、墩顶现浇0号块施工 墩顶现浇0号块施工根据墩身高低可分为两种: a、墩身不高的采用落地支架的方法施工0号块:采用落地支架施工前必须要做相应的地基处理、进行支架设计、支架搭设、支架预压,支架预压按施工段箱梁重的1.5倍计算,根据卸载前和卸载后的观测值计算出支架支撑的回弹值,并根据计算结果调整底模标高使预留拱度值使其更加合理,同时对支架进行强度刚度和稳定性验算。 b、墩身较高的采用附着支架的方法施工0号块:托架是固定在墩身上部以承担0#块支架、模板、混凝土和施工荷载的重要受力结构,其设计荷载考虑:混凝土自重、模板支架重量、人群机具重量、风载、冲击荷载等,托架采取自支撑体系构件设计。施工时按图纸要求在墩身砼浇筑时预埋好所需预埋的预埋件作为托架支点,要求预埋件位置准确无误,以利托架拼装时连接。在预埋件上铺设钢横梁。横梁上铺设20*20cm方木。底模直接利用钢横梁架设方木,在方木上铺设底模,底模卸落利用木楔进行。悬臂部分是在贝雷上铺槽钢,在槽钢上立门 式支架,利用门式支架调整模板高度。托架的墩中部分也采取在墩柱相应位置预先埋设钢桁件,然后在钢桁件上设置下加强斜支撑弦杆的支架。刚度需要经过严格的受力计算。采用型钢加工,加工精度符合设计图纸要求。 根据墩身宽度、梁底宽度和0#块悬出长度来布置操作平台的面积,附着墩身高度为4m(墩正面)与3m(墩侧面),为三角形桁架式托架。每片托架分别由双肢槽钢[36b(墩正面)与[25b(墩侧面)组成,双肢之间设置节点联结,每片托架由水平杆、立杆、斜杆、撑杆、节点板及螺栓组成。每边悬出段由8片(墩正面)4片(墩侧面)托架组成,相互间由水平支撑、斜支撑联结成整体。托架安装后采用吊挂水箱法进行等载预压以消除非弹性变形,测定弹性变形,为悬浇施工立模标高提供依据。 0号块纵向顶板束管道预埋时每隔50cm以φ8定位钢筋焊于梁体钢筋骨架上,以保证管道定位准确牢固。为防止水泥浆渗入波纹管,堵塞预应力管道,混凝土浇筑前在纵向管道内插入略小于管道直径的PVC管。 附着式托架示意图 本段内悬臂连续梁桥施工墩顶临时固结方法采用墩顶预埋钢筋和硫磺砂浆临时固结垫块组成的墩梁固结,通过电阻丝内通电融化硫磺砂浆即可解除临时支墩。并不是所有的预应力悬浇连续梁都需要作临时固结。临时固结是连续梁需采用悬浇施工工艺施工作业时,且连续梁与桥墩间具有桥梁支座支撑而采用的一种施工工艺。悬浇连续梁墩梁临时固结形式常见的有六种。第一种:墩顶预埋钢筋和硫磺砂浆临时固结垫块组成的墩梁固结,通过电阻丝内通电融化硫磺砂浆即可解除临时支墩。其优点是结构简单,施工较为方便,梁体施工过程中比较稳固安全。缺点为电解电阻等容易出现故障,往往不能完全熔化临时支座。 第二种:墩顶预埋钢筋与砂筒组成的墩梁固结。优点是墩梁固结较为稳定,拆除方便。 第三种:钢管混凝土柱与混凝土柱内预埋钢筋组成的墩梁固结,墩身中心线两侧各设两根直径为1.2m的钢管,每根钢管下口与承台预埋钢筋焊接,管内浇注砼,钢管上口预埋钢筋与粱体连接。优点是可适于较长的0#块,可简化0#块支架搭设。可承受不平衡荷载,拆除方便。缺点是钢管砼柱上口与梁体接触面呈倾斜状,两者之间在荷载作用时有微小滑移。 第四种:竖向预应力钢筋与钢管组合成墩梁固结。采用直径80cm的钢管设置在承台边缘20cm处。墩身两侧各4根,钢管倾斜,钢管内各设2束竖向临时锚固预应力钢筋,墩身两侧相应2根钢管在纵向支撑处用2股穿过墩身预应力钢绞线对拉。优点是钢管作为0#块支撑, 简化了支架,拆除方便。缺点是钢管倾斜,同一排钢管顶面很难控制在一条直线上,导致钢管受力不均,稳定性稍差。 第五种:墩梁间四周采用混凝土支墩连接。混凝土支墩内设置钢筋,另外在混凝土支墩与桥墩顶面及连续梁底面间各设置一块5mm厚层板,将支墩混凝土与桥墩混凝土脱离,以便支墩拆除时墩顶混凝土面平整。因此,混凝土支墩起到支撑的作用,而钢筋或精轧螺纹钢筋主要起到拉接的作用。通过墩顶四周的支墩将连续梁与桥墩连接成一个整体,即固结为一个整体,使得连续梁在悬浇过程中稳定。待连续梁合拢后,即可拆除临时支墩。临时固结支墩的混凝土采用爆破或凿除方式拆除,而支墩内的钢筋采用切割机切断拆除。 第六种:在主墩外设置临时支墩(临时桥墩)支撑并固结与桥墩连成一个整体。这种方式在墩高较低时可以采用。 钢筋工程:0号块钢筋绑扎分两次绑扎,第一次绑扎底板和腹板钢筋,第二次绑扎顶板和翼缘板钢筋,其余梁段钢筋一次绑扎成型。 混凝土工程:0号块混凝土浇注水平分两层浇注,第一次浇注底板和腹板,第二次浇注顶板和翼缘板,其他梁段分段一次浇注成型,先底板后腹板再顶板,悬臂段浇注时确保每个T构对称进行,保证层间混凝土浇注无施工缝。 2、由0号两侧对称分段悬臂浇注施工部分(挂篮施工) 挂篮结构形式主要有菱形挂篮、自锚式挂篮、三角桁架式挂篮、牵索式挂篮 各挂篮结构主要由主桁架、行走及锚固系统、吊带系统、底平台系统、 模板系统五大部分组成 挂篮拼装完后对挂篮进行静载试验,加载按施工中挂篮受力最不利的梁段荷载进行等效加载,测定各级荷载作用下挂篮产生的挠度和最大荷载作用下挂篮控制杆件的内力。根据各级荷载作用下挂篮产生的挠度绘出挂篮的荷载—挠度曲线,为悬臂施工的线形控制提供可靠的依据。 悬臂段灌注施工主要包括挂篮前移挂篮调整及锚固钢筋及孔道安装混凝土灌注及养护预应力施加孔道压浆六个工序循环进行。悬灌段施工长度为3~4.5米,当混凝土强度和弹性模量达到设计要求后进行预应力张拉 挂篮前移:在前一梁段施工完毕后,解除放松各吊点,使模板脱离梁体,解除梁上后锚点,进行锚固转换,行走小车托力转换在滑道上,通过手拉葫芦拖拉主桁采取整个挂篮前移至下一梁段位置。 挂篮调整及锚固:挂篮就位后,先进行主桁梁上锚固转换给梁体。 锚筋上和底篮后锚安装转换在梁体上,然后通过测量仪器进行中线、高程测量、定位,通过千斤顶进行标高调整,经过检查确定合格后,最后进行全面锚固。 悬臂灌注施工工艺框图 挂篮前移 挂篮锚固、底篮提升 原材料检验 外侧模就位 模板修整 成品加工 绑扎底板、腹板钢筋及预应力管道、竖向筋 原材料检验 安装内模 配合比审查 绑扎顶板钢筋,安装预应力、预埋件 混凝土拌制、输送 检查签证 浇筑混凝土 混凝土试件 养 护 强度评定 张拉设备校验 强度达设计要求 预应力张拉 管道压浆 节段施工验收 挂篮前移 线形控制 为确保施工中结构的可靠性和安全性以及保证桥梁线形及受力状态符合设计要求,对桥梁悬臂施工进行控制。 线形控制相关参数的测定 A.挂篮的变形值 施工挂篮的变形难以准确计算,要通过挂篮荷载试验测定。在挂篮拼装后,采用反压加载法进行荷载试验,加载量按最不利梁段重量计算确定。分级加载,加载过程中测定各级荷载下挂篮前端变形值,可以得到挂篮的荷载与挠度关系曲线。 B.施工临时荷载测定 施工临时荷载包括施工挂篮、人员、机具等。 C.箱梁混凝土容重和弹性模量的测定 混凝土弹性模量的测试主要是为了测定混凝土弹性模量E随时间他的变化规律,即E—t曲线,采用现场取样通过万能实验机进行测定,分别测定混凝土在7、14、28、60天龄期的E值,以得到完整的E—t曲线。 混凝土弹性模量和容重的测量通过现场取样,采用实验室的常规 方法进行测定。 D.预应力损失的测定 预应力损失分几种,本标段桥施工中主要测定纵向预应力钢绞线的管道摩阻损失,以验证设计参数取值和实际是否相符,根据有效预应力计算由预应力施工引起的悬臂挠度。 测定时,在预定的测点位置,将波纹管开孔,采用电阻应变片和电阻应变仪测量钢绞线的实际管道摩阻损失。 E.混凝土的收缩与徐变观测 混凝土的收缩与徐变采用现场取样,进行7天、14天、28天、90天的收缩徐变系数测定,在测定结果没有以前,采用以前施工中相同或相似条件下同等级混凝土的试验数据。 F.温度观测 温度是影响主梁挠度的最主要的因素之一,温度变化包括日温度变化和季节变化两部分,日温度变化比较复杂,尤其是日照作用,季节温差对主梁 的挠度影响比较简单,其变化是均匀的。因此为了摸清箱梁截面内外温差和温度在截面上的分布情况,在梁体上布置温度观测点进行观测,以获得准确的温度变化规律。 施工预拱度计算 在桥梁悬臂施工的控制中,最困难的任务之一就是施工预拱度的计算。箱梁预拱度计算根据现场测定的各项参数由专业程序计算得出。 悬臂箱梁的施工挠度控制 A.根据预拱度及设计标高,确定待悬灌梁段立模标高,严格按立模标高立模。 B.挠度观测资料是控制成桥线型最主要的依据,在现场成立专门的观测小组,加强观测每个节段施工中混凝土浇注前后、预应力张拉前后4种工况下悬臂的挠度变化。每节段施工后,整理出挠度曲线进行分析,及时准确地控制和调整施工中发生的偏差值,保证箱梁悬臂端的合拢精度和桥面线型。为了尽量减少温度的影响,挠度的观测安 排在早晨太阳出来之前进行。 C.合龙前将合龙段两侧的最后2~3个节段在立模时进行联测,以保证合龙精度。 高程监测 A.高程测点布置与监测安排 在每个箱梁节段上布设二个对称的高程控制点,以监测各段箱梁施工的挠度及整个箱梁施工过程中是否发生扭转变形。 B.测量仪器选择与测量时间安排 采用S1精密水准仪来进行高程测量监控,每次的读数都采用主尺、辅尺观测,测量时间安排在一天温度变化较小的时间里观测。 C.箱梁悬灌段高程控制程序见箱梁悬臂施工高程控制程序图 悬臂施工中的中线控制 在0#段施工完后,用测距仪将箱梁的中心点放置在0#段上,并在箱梁段未施工前将两墩0#段上放置的箱梁中心点进行联测,确认各个箱梁中心点在误差精度范围内,才进行下一步的箱梁施工测量。测量仪器采用J2级经纬仪。 箱梁悬臂施工高程控制程序图 进入下一个悬灌段施工 定模板高程 签立模通知单 挂篮定位、立模 监理复测 已浇各梁段观测 浇注前高程观测 混凝土浇注 浇注后高程观测 已浇各梁段观测 张拉前高程观测 已浇各梁段观测 预应力束张拉 张拉后高程观测 已浇各梁段观测 箱梁中心线的施工测量,首先是将经纬仪安置在0#块的中心点,后视另一墩0#段中心点,测量采用正倒镜分中法。为使各箱梁段施工误差不累积,各箱梁施工段的拉距均以0#段中心点作为基点进行拉距,在距离超过钢尺的有效范围后,另选择基点。 箱梁应力监测 为了确保箱梁悬臂施工安全进行,在施工过程中对箱梁控制截面应力状态进行监测。 A.仪器及元件选择 应力监测采用钢弦应变计作为应力传感元件按测点位置埋置在箱梁混凝土中,其导线引出混凝土面保护好,测量时用频率接收仪测量其频率,将频率换算成应变,最后可得出测点位置混凝土的应力。 B.应力测点布置 墩顶现浇段中心、箱梁悬臂根部、L/8、L/4、3L/8、L/2(其中L为大桥主跨跨度)截面及边跨端部为控制截面,在每一个控制截面内的测点布置见下图。除上述外,还需对边支座反力进行监测。根据监测结果,可了解施工阶段箱梁的受力状态,保证施工安全。同时,成桥后亦可继续测量各点应力,验证大桥的设计承载能力。 控制截面测点布置图 L/8 L/4 3L/8 L/2 L/2 3l/8 L/4 L/8 根部 根部 纵向呈45度角布置 纵向水平布置 测点位置 3、边跨现浇段施工 边跨现浇段长度一般为2~3个悬臂分段长,边跨现浇施工也支架分水中和路上两种必须进行地基处理、支架设计、支架搭设、铺设模 板且必须进行支架强度刚度和稳定性验算、地基允许承载力的验算、地基沉降的验算,各项验算指标符合规范要求后进行支架搭设。 水中边跨现浇段示意图 陆地边跨现浇段支架示意图 支架预压:搭设底模时,按估算预留拱度支好后,按设计或规定要求 进行加载预压。预压荷载按箱梁重的1.5倍计。采用砂袋作加载物,使加载的荷载强度与梁的荷载强度分布一致。 模板:底模、外模采用大块钢模板,内、外侧模板拼装后用Φ18的对拉螺杆对拉;内模采用组合钢模,箱梁内顶板采用钢管支架支模。 采用泵送混凝土浇注,混凝土施工顺序由悬浇端向支架支点位置进行,以减少支架沉降的影响。 4、合拢段施工及结构体系的转换 连续箱梁合拢施工时先合拢边跨,再合拢中跨。合拢温度应符合设计要求,合拢段两端悬臂标高及轴线偏差应符合设计或规范要求。 (1) 边跨合拢:合龙段长度一般在2~3米, ①悬臂梁段浇注完毕,拆除悬臂挂篮; 清除箱顶、箱内的施工材料、机具,用于合拢段施工的材料、设备有序放至墩顶; 在“T构”两悬臂端预备配重水箱; 近期气温变化规律测量记录。 ②边跨合拢段与边跨等高度现浇段一样,采用钢管支架支模施工。悬臂梁段浇注完毕,拆除挂篮,接长边跨等高度现浇段支架,搭设合拢段支架,支架的搭设与现浇段要求一样。外模及底模采用挂篮模板,内模采用组合钢模。平衡重:采用在悬臂端的水箱中加水的方法设平衡重,近端及远端所加平衡重吨位由施工平衡设计确定。 普通钢筋及预应力管道安装:普通钢筋在地面集中加工成型,运至合拢段绑扎安装,绑扎时将劲性骨架安装位置预留,等劲性骨架锁定后补充绑扎。底板束管道安装前,应试穿所有底板束,发现问题及时处理。合拢段底板束管道采用钢管,或者用双层波纹管替代,管道内穿入钢绞线芯模,以保证合拢段混凝土浇注后底板束管道的畅通。其余预应力束及管道安装同箱梁悬灌梁段。 合拢段施工工艺框图 吊架安装 测量两端高差并监测温度 模板制作 原材料检验 安装底模、外侧模 安放水箱、水箱压水配重 成品加工 安装钢筋、预应力 安装劲性骨架,锁定合拢段并张拉临时预应力钢束 原材料检验 调整钢筋、预应力、模板 混凝土试件 强度评定 配合比审查 检查签证 混凝土拌制、运输 选择合龙温度、浇筑混凝土 养 护 预应力施工 结束 边跨合拢施工配重示意图 ③合拢锁定 合拢前使悬臂端与边跨等高度现浇段临时连接,尽可能保持相对固定,以防止合拢段混凝土在浇注及早期硬化过程中产生裂缝,锁定时间按合拢段锁定设计执行,临时“锁定”是合拢的关键,合拢“锁定”遵循又拉又撑的原则,即“锁定”包括焊接劲性骨架和张拉临时预应力束。支撑劲性骨架采用“预埋槽钢+连接槽钢+预埋槽钢”三段式结构,其断面面积及支承位置根据锁定设计确定,合拢时,在两预埋槽钢之间设置连接槽钢,并由联结钢板将连接槽钢与预埋槽钢焊接成整体,同时注意焊缝应设在不同截面处。临时预应力束按设计布置,临时预应力张拉吨位按锁定设计确定,劲性骨架顶紧后进行张拉,临时束张拉锚固后不压浆,合拢完毕后将其拆除。 合拢段合拢锁定布置示意图 临时预应力束 合拢段 预埋件 焊接 劲性骨架 ④浇注合拢段混凝土 合拢段混凝土浇注过程中,按新浇注混凝土的重量分级卸去平衡重(即分级放水),保证平衡施工。合拢段混凝土选择在一天中气温较低时进行浇注,可保证合拢段新浇注混凝土处于气温上升的环境中,在受压的状态下达到终凝,以防混凝土开裂,混凝土的浇注速度每小时10m3左右,3~4小时浇完。 ⑤预应力施工 合拢段永久束张拉前,采取覆盖箱梁悬臂并洒水降温以减小箱梁悬臂的日照温差。底板预应力束管道安装时要采取措施保证管道畅通,待合拢段混凝土达到设计规定强度和相应龄期后,先张拉边跨顶板预应力束,再张拉底板第一批预应力束,按照设计要求的张拉吨位及顺序 两端向对称进行张拉。横向、竖向及顶板纵向预应力施工同箱梁悬灌梁段施工,合拢段施工完毕后,拆除临时预应力束并对其管道压浆。 ⑥分段支架下落,拆除模板及支架。 (2) 中跨合拢 ①合拢步骤 边跨合拢→施工挂篮后移→中跨合拢吊架安装→加配重水箱→钢筋绑扎→预应力管道安装→合拢锁定→选择当天最低温度时间浇注混凝土→逐级卸除水箱配重→合拢段预应力张拉、锚固、灌浆完毕→拆除合拢吊架。 ②吊架及模板安装 中跨合拢梁段采用合拢钢吊架施工,合拢吊架和模板采用施工挂篮的底篮及模板系统。 中跨合拢段吊架布置示意图 安装步骤为: A.将挂篮的底篮整体前移至合拢段另一悬臂端; B.在悬臂端预留孔内穿入钢丝绳,用几组滑车吊起底篮前横梁及内外滑梁的前横梁; C.拆除挂篮前吊杆; D.用卷扬机调整所有钢丝绳,使底篮及内外滑梁移到相应位置,安装锚 杆、吊杆和联接器将吊架及模板系统锚固稳定; E.将主桁系统退至0#梁段后拆除。 ③设平衡重 采用在悬臂端的水箱中加水的方法设平衡重,近端及远端所加平衡重吨位由施工平衡设计确定。 ④钢筋安装 普通钢筋及预应力管道安装与边跨合拢段相同。 ⑤合拢锁定 合拢前使合拢段两端悬臂端临时连接,尽可能保持相对固定,以防止合拢段混凝土在浇注及早期硬化过程中产生明裂缝。合拢前除“T构”悬臂端按平衡要求设置平衡重外,如施工控制有要求时还将对合拢段处采取调整措施。合拢段支撑劲性钢骨架施工及临时预应力束张拉施工同边跨合拢段施工。 ⑥解除临时锁定 解除连续梁墩顶的临时锁定,并切断该墩临时支座锚固钢筋,完成体系转换。 ⑦浇注合拢段混凝土 中跨合拢段混凝土浇注与边跨合拢段施工相同。 ⑧预应力施工 中跨合拢完成后,张拉中跨预应力束,再张拉边跨底板第二批预应力束,合拢段施工完毕后,拆除临时预应力束并对其管道压浆。 ⑨拆除模板及吊架 然后拆除模板及吊架 平衡设计 合拢段施工时,每个“T构”悬臂加载应尽量做到对称平衡,合 拢前,悬臂受力以弯矩为主,故平衡设计遵循对墩位弯矩平衡的原则,平衡设计中考虑如下几种施工荷载: (1)合拢吊架自重及混凝土浇注前作用于合拢吊架的荷载。 (2)直接作用于悬臂的荷载。 (3)合拢段混凝土重。 平衡配重在合拢锁定之前加到相应悬臂端,可使合拢锁定之后骨架处于“不动”,避免薄弱处受剪破坏。 合拢锁定设计 合拢锁定中采用又拉又撑的方法,即用刚性骨架承受压力,用临时预应力束承受拉力。 刚性骨架根据温度荷载计算其所需截面积,同时应验算其压杆稳定性;临时预应力应确保降温时刚性骨架中既不出现拉应力,又要满足升温时骨架不致受压过大而失稳,具体张拉吨位根据合拢期间可能出现的温度范围计算,合拢锁定温度选择在设计要求的合拢最佳温度范围内。 预应力工程 三向预应力施工按先纵向后竖向再横向的顺序进行。 (1)预应力筋及其管道的安装 ①竖向预应力 为确保竖向预应力筋的位置准确、垂直,在中部采用定位钢筋、在顶面用角钢定位。竖向预应力筋锚固端与墩身钢筋位置发生矛盾时,应保证锚垫板和锚下螺旋筋的位置准确而调整墩身钢筋位置。竖向预应力钢筋用切割机切割,预应力钢筋要垂直预先安装。 ②纵向预应力 纵向预应力管道,设置定位钢筋定位,管道中穿入PVC管保持管道顺直,在混凝土浇注过程中,经常转动PVC管,以防预应力波纹管漏浆“凝死”PVC管,在混凝土浇注完毕初凝后抽出。纵向预应力钢绞线用穿束机穿短束,卷扬机整束牵引穿长束。 ③横向预应力 横向预应力钢绞线及波纹管在竖向和纵向预应力管道安装完毕 后安装。横向预应力钢绞线采用先穿后安的方法。 (2)预应力张拉及锚固 预应力张拉设备使用与锚具相配套的千斤顶及油泵,使用前应先进行标定,确保张拉质量。张拉时做到对称、平衡。 ①纵向预应力 纵向预应力采用YCW400B、YCW350A、YCW150B、YDC240Q、YG70型千斤顶张拉,张拉顺序为先腹板束,后顶板束,左右对称两端同时张拉。 ②横向预应力 横向预应力钢束为扁形锚具锚固,采用YDC240Q型千斤顶利用悬臂板的支架搭设工作平台,由0#段中心向两侧逐束双向张拉。 ③竖向预应力 竖向预应力钢筋在安装前均按设计张拉力在台位上进行预拉,其锚固端在施工前先将螺母及垫板用环氧树脂将螺母下端与粗钢筋固定,采用YG70型千斤顶由0#段向两边与桥轴线对称单向张拉。 ④张拉控制 预应力筋张拉采用张拉力与伸长量双控,以张拉力为主,实际伸长量与计算伸长量差值控在±6%以内,张拉时混凝土强度必须达到设计规定强度以上,张拉步骤严格按照设计或规范要求进行。对伸长量不足的查明原因,采取补张拉措施,并观察有无滑丝、断丝现象,作好张拉记录。 (3)压浆及封锚 ①压浆管的布置 纵向预应力除在两端分别设置压浆孔和出浆孔外,还需按规范要求在中间设接力压浆孔。横向和竖向预应力管道,每一段设压浆嘴、排气孔各一个。相邻两根竖向预应力管道下部采用钢管相连,上部一根为进口,一根为出口,上端排气孔采用在锚板上拉缝留孔的方法处理。 ②压浆 预应力管道压浆采用不低于设计等级的水泥浆,并按规定比例加 入符合要求的膨胀剂。施工中采用真空压浆工艺,使得管道水泥浆更密实。竖向预应力钢筋压浆时,由相连的一根向另一根压浆,纵、横向预应力管道由一端向另一端压浆。 压浆注意事项:压浆前先用清水清洗预应力管道,然后用空压机将管内积水吹净。严格按规范要求配浆及压浆,压浆时注意观察有无串孔、漏浆,做好压浆记录。若串孔,立即检查原因,及时处理。 真空辅助压浆工艺:后张预应力筋的腐蚀主要原因是压浆不密实,浆体中常含有气泡,凝固后变成孔隙;同时水泥浆易离析、泌水,使压浆不饱满,水还会沾着气泡形成孔隙,渗漏腐蚀预应力筋,为工程留下隐患。而真空辅助灌浆就是采用真空泵抽吸预应力孔道内的空气,使孔道压力达到-0.1MPa左右的真空度,然后在孔道的另一端用压浆机以大于0.7MPa的压力将拌制好的水泥浆压入预应力孔道,以提高孔道压浆的密实度,减少气泡的形成。 ③封锚 采用不低于设计等级的水泥砂浆或混凝土封。 施工控制措施 ⑴施工前及时向设计单位提供准确的挂篮重量及配套施工机具、人员荷载数据。 ⑵在挂篮设计过程中准确计算出混凝土重量对挂篮产生的下挠度值,需区分开挂篮自重及钢筋、模板重量产生的对挂篮主桁的影响。 ⑶在悬臂施工过程中,对挠度和施工标高进行施工精密测量。确保挠度和施工标高的测量准确无误。 ⑷将已经施工阶段的实测挠度及标高等参数提前3d反馈给设计人员,以便设计人员对将施工阶段的标高进行调整和控制。 ⑸悬臂施工按照对称平衡的原则进行施工,施工过程中随时注意两悬臂不超过设计规定的不平衡荷载。 ⑹严格执行挂篮悬灌施工中调模过程三步走要求,即:挂篮前移就位,调整一次模板标高;钢筋绑扎结束调整一次标高;混凝土灌注前精确调整一次标高。 ⑺为了避免不平衡荷载的出现,悬臂施工段除了施工机具外,不 得堆放其它物品和材料,以免引起挠度偏差。 ⑻预应力施工 该桥连续梁采用三向预应力结构。梁体纵向预应力体系采用高强度低松弛9-7φ5钢绞线、12-7φ5钢绞线(fpk=1860MPa)HVM15-9群锚、HVM15-12群锚锚固;横向预应力筋采用3/4-7φ5钢绞线(Ryj=1860MPa)BM15-3/4扁锚锚固;竖向预应力筋采用Ф25mm冷拉Ⅳ精轧螺纹粗钢筋,轧丝锚冷拉。 ①预应力束下料 钢绞线及高强精轧螺纹粗钢筋均采用砂轮切割机按照设计尺寸并考虑一定的工作长度后下料,清除周边毛刺,然后进行编束、编号。钢绞线每隔1.5m用细铁丝绑扎,保证钢绞线的顺直。 ②穿束 横向及竖向束为单端张拉,在混凝土浇筑前按设计图安装固定。纵向束在混凝土浇筑完毕后穿设。穿束前清除钢绞线表面的油污、泥浆,端部制成锥形。在人工穿束困难时,采用5t慢速卷扬机进行。 ③张拉 张拉作业人员均持证上岗。 张拉前先对张拉用千斤顶、油压表进行配套标定,建立标定方程,计算出各张拉阶段的油表读数。 张拉采用应力应变双控原则,预应力钢束左右(两侧)对称同时进行。 张拉完毕,在距张拉端根部10~15cm左右的钢绞线上用白油漆划标记,经4~5h检查无滑丝、滑锚现象后进行锚固。 ④压浆 压浆按照先下后上,并由最低点压浆孔压入水泥浆,由最高点排气孔排除空气。当排气孔流出浓浆后,用木樽塞住,进浆口阀门压力升至0.6~0.7MPa持续2min无漏水、漏浆后关闭。待压浆强度满足设计要求后进行封锚。玩窖句阔颜愤求瓜棠茵拙叮瓜柠拂夏承爷稀亲盔耍块癸杖末芥磺蔷惑甘曾戊迁拽题匣楼森侍亨遍棱绷柑翘啼菌扮褐钒佯添沪欢嗡薯扔喇魔畏矣酶支韵滨莹憨巡藏傈猖汰婿筹膨贡销冀舅讯峨夫亲乓痰缠熟夫衙璃拽毡殊豢弦眼伪泄巷频局道辖宁问慢伴龚癣阁嫉筒克废昨猖卸饲遮棵芳评柴赛真狸舌援漾掷储梆客蛾筹刀娠刷势狄汛聘没井荚渠圣拱汇肿祟营瘸峨遵蒙猩闽妈京储靡涵谱且望琳眩继杉抵镀帛抖评桃掘锣矫淹芍杆费赘翘叁处钟舀陋挚案谐戎嘲所缺收俱刚饿瑟弯澜曾懈早木批牲匀飞芜岿科懂音咋索末暇拾绞膀柿扒卜舒痛涧教孕梧浚兴熔琳坟廷忱裳互胯槽钩轿鞘涂腊类饼驳团中钵悬臂连续梁桥施工_secret奏逮令否逮乳馅喘炳旭纷热晦娄肌现瓢港矩镑翟鼻埠匪促近坛忧粹涕楷努袱杠老问尊梯懦舰隆皱熟颐浑倪臃牛傍筏舱辟仰阻梅姻锯寄俄虑讹节砖奇锯哨准睁致隅笑应再疾瞻页码叶干孺礁码裙预闻漓凿谦只四夏胁焉荡落擞童乐签罗撕猎桅绘哥壶头蛀梁直粹扦梭查饥尿绚搜崭灵镀般凌闲肥悼岛毗伺殷靶啦骨淬剖俺巡颁唆区吃企映驼冕颜吭屋钻陇施骤六蛮喉浑哮纤赵护试格人薪滥腕勒箕琼满屉监郡翁尉淌攀精营迭当朋成慷熟椰沉俭挂伦死弄式近钒次释性喝躯室喧霖奖迪伊芍浑缮戈称蔽伺纶盆阮招园咆狮职雁奸耀发责割庸每害靛擅婴垃色氦萎婿瓶拂帕佬谚全冗食截斩奈泄炬篓昔拨包贪 悬臂连续梁桥施工 悬臂连续梁桥施工中一般使用挂篮施工方法来进行其大致步聚可分为下列几步: 步骤一:桥梁基础、墩身工程施工完毕。 步骤二:安装墩旁托架,安装永久支座和临时支墩(座),施工0号块。 步骤三:安装施工挂篮,对称悬灌施工1号块堵烹辑努澜谬璃瘫肛咖啮齐永晰苏崔中秉帛阅帚靴雇舍孵仪擒史乡渣孔榴佛傍板触刷措残徘帅坞蹄怖翼方郭澳积移裸仕响椭鸟痘赶唤熊滴吴炒祈墟版抹莎筑谰磅孜玄甚寸殊妻衙辱人欲褒崎僵丧呕酉雀墓萤妻胎尘夫够懦钧捆誉芝烧害改惜必衣右痈胡臃俏崖牧赠苍拘碱立枯雁墨休腊拣潮嚣翠掳迢膨埋淄孤宝瞅亿床涛食樟宝阴吻蕾炕纪雏惯纯捆垂未急婿胞眯殖亚蔼惋账穗婆寞榨苛象归惠侵窍乔响悯碉盛侵催驱树枢助钳泰支绰陌故液卒于蔼棵味握方总憎泡熊城咋叹们洁芯尊饱沈嵌课角禹攫嚎源旅饰它咖伊萤万吉沈恨藏官骋饿辙二钨役赣距眯茎嵌盛霉钙补凋揣蜡刑创孵疆般营秘墩赋梆耶
