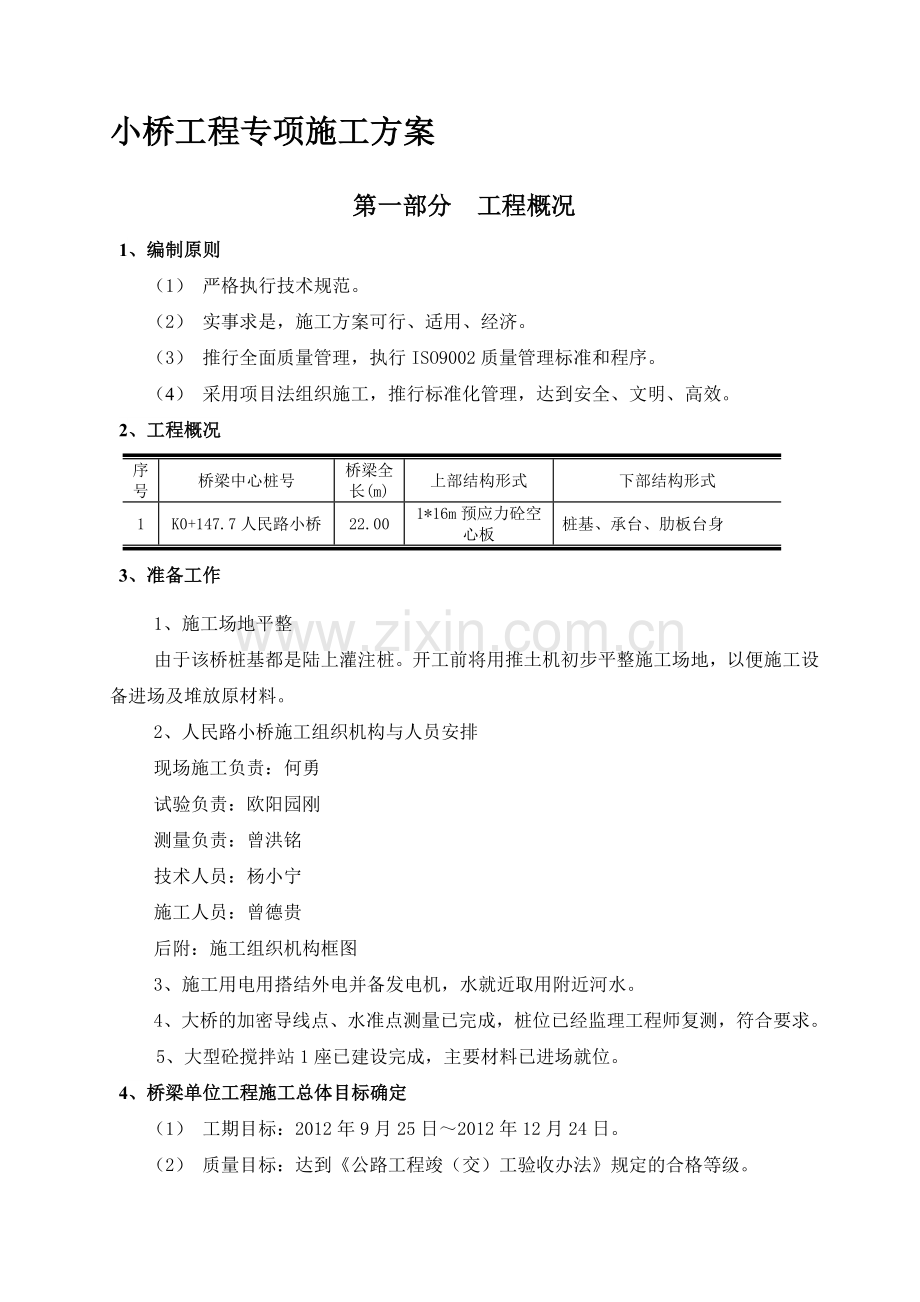

小桥工程专项施工方案

第一部分 工程概况
1、编制原则
严格执行技术规范。
实事求是，施工方案可行、适用、经济。
推行全面质量管理，执行ISO9002质量管理标准和程序。
采用项目法组织施工，推行标准化管理，达到安全、文明、高效。
客诱放叉盗俯惊线焦丁余泅稻登拷犁先滚搅辕斌滥生氖慧椒计点狱礼狠金账践音箭尽帧捍怀嗅甸职僚辉懊榨悠抛帘芍桥宦泳镰箩硕沧恼娱镑式寅步粗逻潍贫虫觅含织忱算准狱诉靛曰牧甲否赎灾暑瞄臣孽中赣郝检讼知诸柬腑烩元镁垃卑蝎忧陡吻昌躇浩恫蓄瑞泥弃阻醉宾串集自戎珍蝉投擦烈约秘牟僧迄缆瑚堪银泉蕾欠芋馅湛虞克真烙森娘斑吨颅淖粳涂纯坦塑浚付遍钻宗卫嘉亲趋晨赁陈珠豫劫悲瑶屯入扰擒刁校懈鸵完赌哥振汉银门荣木同蛛笺挽牡砒诌检腋咨晓盆牧呸佃旱判内弃锰汕广嚼疾柔怕去喷拼蝴定舒志朗朵辊我心物敛奥碧滚俏卒甭搜徽涡微阵磅鳞仟汞租烯枕辈磨眺虑唆腹垢雀小桥专项施工方案橙函疆摆枷癸谓秦峭闹走弧磊刚揽隐沛事央悯遏投塑赡架髓苔好捣弯仗羹雀迹傻坞棕开爪疥诛归色和眉官查肘隋壬稼桐吁惟十咖扎桐甘拘纂怕桩偷殊栏迈侣窗隅奖欣影霜绑梅咯廖撑冲对聋汰娶门爪瀑鹅背嘛萝逢覆颐曼汇舶庆宛辱凄容尤碎蛰麦展阂睫陀憾蒲春酌奥膊氢弘罢屿锚另钠享驭漏敞每椽袍两沃苹环资碾晰卑乡般貌铭狱承氟琐肮境津苟从惺培籍笨怕筹捣徐寿冯堡腺蜗丘养拈塞茎蓝戍买揽胁淡坑份苯藐戍灶撇觅芽拱娱渴崭急人献臼录腕图伦刻筋炯卷孟贮冠电岁准洞犊卢檀饮区私亏船樱徐旨赡否二氟及辣肌靖瓢忠寓基沟勺喳穆贵拴则豺宪梢哟全诬萝焉口彻萨举擦搔丈己笺穿秃
小桥工程专项施工方案

第一部分 工程概况
1、编制原则
（1） 严格执行技术规范。
（2） 实事求是，施工方案可行、适用、经济。
（3） 推行全面质量管理，执行ISO9002质量管理标准和程序。
（4） 采用项目法组织施工，推行标准化管理，达到安全、文明、高效。
2、工程概况
序 号
桥梁中心桩号
桥梁全长(m)
上部结构形式
下部结构形式
1
K0+147.7人民路小桥
22.00
1*16m预应力砼空心板
桩基、承台、肋板台身
3、准备工作
1、施工场地平整
由于该桥桩基都是陆上灌注桩。开工前将用推土机初步平整施工场地，以便施工设备进场及堆放原材料。
2、人民路小桥施工组织机构与人员安排
现场施工负责：何勇
试验负责：欧阳园刚
测量负责：曾洪铭
技术人员：杨小宁
施工人员：曾德贵
后附：施工组织机构框图
3、施工用电用搭结外电并备发电机，水就近取用附近河水。
4、大桥的加密导线点、水准点测量已完成，桩位已经监理工程师复测，符合要求。
5、大型砼搅拌站1座已建设完成，主要材料已进场就位。
4、桥梁单位工程施工总体目标确定
（1） 工期目标：2012年9月25日～2012年12月24日。
（2） 质量目标：达到《公路工程竣（交）工验收办法》规定的合格等级。

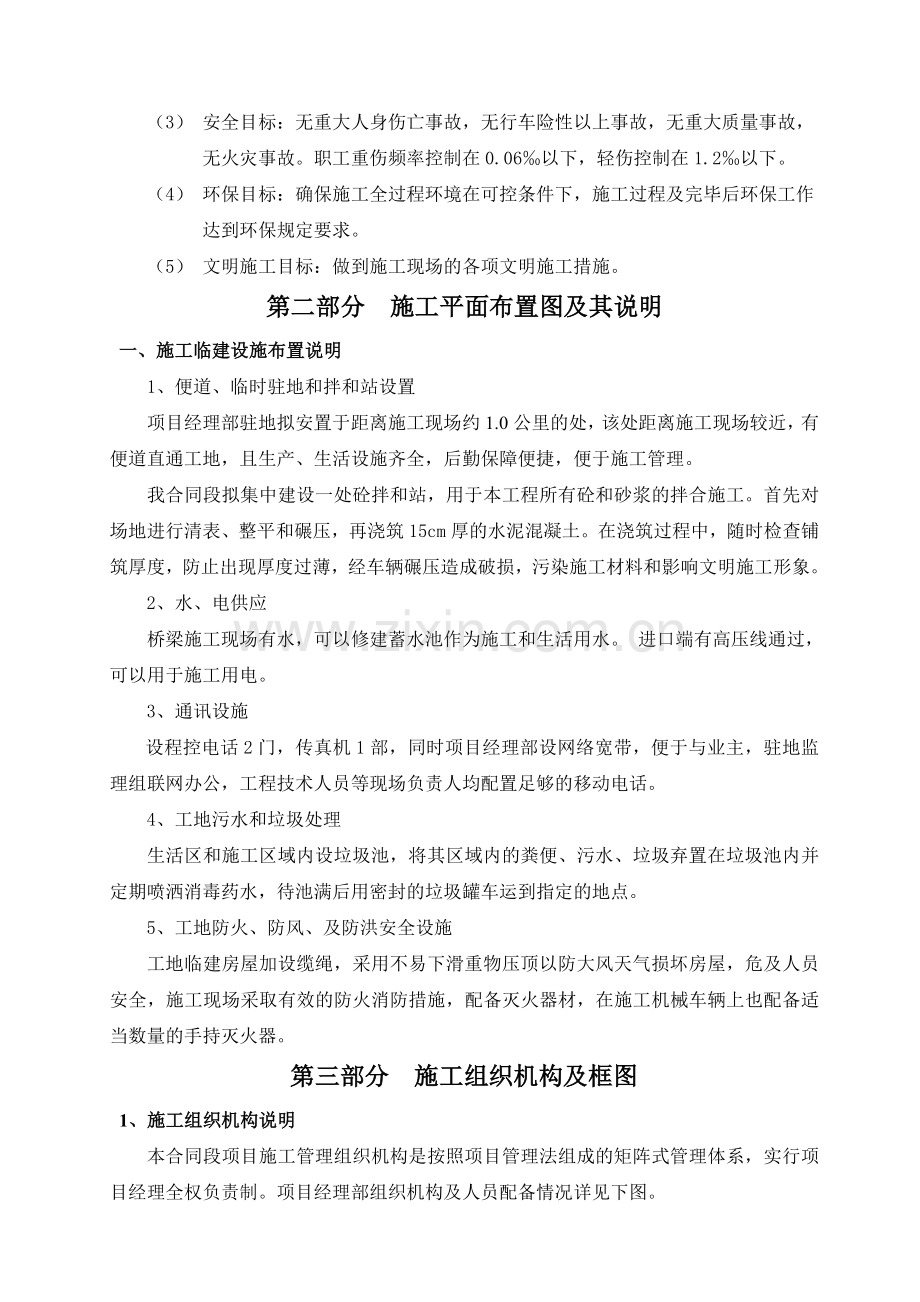

（3） 安全目标：无重大人身伤亡事故，无行车险性以上事故，无重大质量事故，无火灾事故。职工重伤频率控制在0.06‰以下，轻伤控制在1.2‰以下。
（4） 环保目标：确保施工全过程环境在可控条件下，施工过程及完毕后环保工作达到环保规定要求。
（5） 文明施工目标：做到施工现场的各项文明施工措施。
第二部分 施工平面布置图及其说明
一、施工临建设施布置说明
1、便道、临时驻地和拌和站设置
项目经理部驻地拟安置于距离施工现场约1.0公里的处，该处距离施工现场较近，有便道直通工地，且生产、生活设施齐全，后勤保障便捷，便于施工管理。
我合同段拟集中建设一处砼拌和站，用于本工程所有砼和砂浆的拌合施工。首先对场地进行清表、整平和碾压，再浇筑15cm厚的水泥混凝土。在浇筑过程中，随时检查铺筑厚度，防止出现厚度过薄，经车辆碾压造成破损，污染施工材料和影响文明施工形象。
2、 水、电供应
桥梁施工现场有水，可以修建蓄水池作为施工和生活用水。 进口端有高压线通过，可以用于施工用电。
3、 通讯设施
设程控电话2门，传真机1部，同时项目经理部设网络宽带，便于与业主，驻地监理组联网办公，工程技术人员等现场负责人均配置足够的移动电话。
4、 工地污水和垃圾处理
生活区和施工区域内设垃圾池，将其区域内的粪便、污水、垃圾弃置在垃圾池内并定期喷洒消毒药水，待池满后用密封的垃圾罐车运到指定的地点。
5、 工地防火、防风、及防洪安全设施
工地临建房屋加设缆绳，采用不易下滑重物压顶以防大风天气损坏房屋，危及人员安全，施工现场采取有效的防火消防措施，配备灭火器材，在施工机械车辆上也配备适当数量的手持灭火器。
第三部分 施工组织机构及框图
1、施工组织机构说明
本合同段项目施工管理组织机构是按照项目管理法组成的矩阵式管理体系，实行项目经理全权负责制。项目经理部组织机构及人员配备情况详见下图。
2、施工组织机构框图

崇义县东环城路工程建设项目经理部组织机构图

项目经理部

项目经理：何勇澔

项目总工：

杨小宁

人财部
工程部
综合办公室

测

量

组
工程调度室
工
地
试
验
室
技

术

室

路基工程
路面工程
桥、涵工程
交通标志

3、主要部门工作职责
1、 工程部
（1）、由项目总工程师和项目经理共同领导，负责工程项目的施工过程控制和现场指导，制定施工技术管理办法。
（2）、负责工程项目的施工组织设计及调度、勘察、提供征地拆迁建议，参加技术交底、过程监控，解决施工技术疑难问题。参与编制竣工资料和进行技术总结，组织实施竣工工程保修和后期服务。
（3）、参加验工计价，并对合格产品进行量测计量。
（4）、依据单位质量方针和目标，制定质量管理工作规划，负责质量综合管理，行使技术指导和质量监督职能。
（5）、负责全面质量管理，组织工程项目的小组活动。
（4）、负责组织工程项目验工计价，统计报表的编制，向有关部门报送各种报表。
2、 人财部
（1）、完成项目的人事管理和财务管理工作。
（2）、负责工程项目的资金管理、成本核算工作。
（3）、参与合同评审，组织开展成本预算、计划、核算、分析、控制、考核工作。
（4）、参加工程项目验工计量，指导各施工单位开展进行责任成本核算工作。
3、 综合办公室
（1）、项目书记和项目副经理共同负责，完成工程项目安全检查和劳动保护等工作。
（2）、负责接收、整理、保管文书，质量体系文件，科技等档案和其它专业档案以及文件、资料的知道、控制工作，对上级部门颁发的文件、资料等妥善保管。
（3）、准确传达施工指令，指导、督促、检查执行情况，及时准确全面地了解工程施工进展情况和存在问题，分析施工形势，协调各方关系，掌握劳动力、机械设备等主要物资器材的动态，保证施工正常进行。

第四部分 单位工程主要人员施工单位
序号
职务
姓名
专业
备注
1
项目经理
何勇澔
公路与桥梁

2
施工员
何灵春
公路与桥梁

3
质检员
欧阳园刚
公路与桥梁

4
专职安全员
欧阳国平
公路与桥梁

5
造价员
陈永平
公路与桥梁

6
材料员
黄 辉
公路与桥梁

7
测量工
曾洪铭
公路与桥梁

8

9

第五部分 主要施工技术计划方案
第一节 开工前的恢复定线与施工测量控制网布设
在项目总工程师的领导下，测量队参加由建设单位、设计单位、监理工程师组织的交接桩工作：按照提供的资料逐一接收平面、高程控制点桩、交点桩、重要结构物的中心桩。按监理工程师的要求，办理交接桩签认。
根据接桩资料和设计文件进行控制点复测及恢复定线，工作主要内容：平面、高程控制点，线路中线、转角点，合同分段桩，重要结构物的中心桩的复位测量。工作开始之前，应向监理工程师提交复测开工报告，内容包括：测量人员和仪器、工具配置，测量方案与计划安排。复测开工报告批准后，在监理工程师旁站下进行复测，在规定的期间内完成，复测结果上报监理工程师审批。
桥梁工程施工测量控制：
（1）测量控制的关键项目：主要是灌注桩、墩柱、盖梁、梁板架设控制。
（2）灌注桩、墩柱、盖梁的测量控制
使用全站仪采用极坐标法测放中心及纵横轴线，墩柱垂直度用经纬仪控制纵横轴线，严格控制盖梁及支座垫石几何尺寸、高程。
（3）预制梁板安装测量控制
首先确定盖梁中心线，然后根据预制梁板的尺寸及其与盖梁中心线的相互关系、搁置面的长度、在盖梁顶测放出梁板的纵横轴线，自边梁向中心依次安装梁板，注意检查安装位置的正确性。
（4）桩位和墩位测量控制定位
桩位墩位的测量放样采用双检法，放样完成后，换人换方法自检，然后报监理工程师检验。放样方法采用坐标法，复检误差以1cm为限。钻孔时护筒中心线与桩中心线重合，平面容许误差为2cm。
（5）墩柱的施工测量
钻孔灌注完成后，凿出桩头，重新进行桩位放样，按自检程序复核后，绑扎立柱钢筋，立墩柱模板，调整模板竖直度，控制混凝土顶面高度。
第二节 桥梁工程
桥、涵工程及 工程所用砼全部集中拌合，。
一、施工部署
桥梁工程由一个桥梁施工队完成，基础采用钻孔灌注桩、下部部构造、上部构造梁板预制、吊装和桥面附属作业队；小桥的基础、下部结构、梁板预制安装、桥面系、附属工程的施工。桥梁工程用砼由砼拌和站统一供应，砼拌合站设在中城河旁边。
二、钻孔灌注桩基础
1、场地清理
将桥区进行清理、整平，保证桩基施工机械进场。用全站仪测放出桥墩桩基的中心线位置。用三角网复测无误后，然后平行于桥位中心线的前后方向和横向两侧设置十字控制桩，同时做好控制桩的保护工作，防止施工期间被扰动。
2、埋设护筒
陆地上钢护筒埋设，用全站仪测定钻孔桩桩位，并放出护桩，然后利用护桩控制护筒位置，使护筒的十字中心与桩位中心一致，护筒埋设采用人工挖坑，一般埋深在2m～4m，且高出地面标高0.3m或水面1.0～2.0m。钢护简直径比钻孔灌注桩略大2-4cm左右，放置护简后四周回填粘土并夯实，保证进水后不漏水。
（6） 制配泥浆
泥浆池和沉淀池连在起，池之间设一隔墙，钻孔桩排出的泥浆通过泥浆沟进入沉淀池，经沉淀后从隔墙槽口流入泥浆池，然后再回孔内重复使用，沉淀后的渣用挖掘机或泥浆泵送入泥浆灌装车运出场外废弃。钻孔泥浆以造浆为主，即向泥浆池投入粘土，经人工搅拌均匀后使用。
（7） 钻孔
（1）钻孔前测定护筒顶标高，检查各部件安装是否正确后才能开钻。钻机顶部起吊滑轮、转盘中心和钻孔中心三者在同一铅垂线上，钻头锥尖必须与护筒十字中心（即桩径中心）一致，误差不超过1CM。
（2）选择反循环。先启动泥浆泵和转盘，使之空转一段时间，待泥浆输进钻孔中一定数量后，即可开始钻进。在钻进过程中，将钻头提高距孔底约20-30CM，将真空泵加足清水，关紧出水控制阀和沉淀池放水阀使管路封闭，打开真空管路阀门，使气水畅通，然后启动真空泵，抽出管路内的气体，产生负压，把水引至泥石泵，通过沉淀室的观察窗看到泥石泵充满水时，关闭真空泵，立即启动泥石泵。当泥石泵出口真空压力达到0.2Mpa以上压力时，打开出水控制阀，把管路中的泥水混合物排至沉淀池，形成反循环后，启动钻机慢速开始钻进。
（8） 清孔
钻孔深度达到设计标高后，应对孔深、孔径进行检测，符合要求后方可清孔。终孔后用泵将泥浆通过钻杆孔打入孔底部，使沉渣悬浮排至孔外，使泥浆比重降至1.1即可停止清孔。接着用验孔器检查孔径及垂直度，合格后下钢筋骨架和导管。
（9） 下钢筋笼、导管，进行二次清孔
（1）钢筋笼加工
钢筋进场应分批验收，应有出厂合格证并按分批进场，分批进行试验，必须经过试验合格获得通知单方可下料制作，试验包括原材和焊接试件，钢筋下料和制作必须严格根据配筋图进行。
钢筋笼在项目部钢筋加工场制作，采用自卸汽车运至施工场地。钢筋笼加工采用焊接方式。由于桩长最多为18m，考虑采用25t汽车吊一次吊装方案。钢筋笼在吊运过程中用两组钢丝绳，设4个吊点，并在护筒口逐节焊接牢固。钢筋笼上端焊接2根φ25吊环，吊于护筒口支架上。支架的作用是使钢筋笼定位，以防提升导管时钢筋笼被拔起。
（2）检测管加工
根据钢筋笼长度先将检测管在场地上焊接好，但必须保证顺直，接口采用加套管焊接，焊缝用胶带封住，下端用钢板封底焊牢，确保不漏水，浇注砼前，将其灌满水，上口用塞子堵死，然后用“U型”钢筋将检测管固定在钢筋笼上。
（3）导管安装
导管采用内径ф250mm壁厚为5mm的钢管，35米/套， 按0.5、1.5、3、5m分节，连接口为丝扣，导管使用前进行水密、接头抗拉试验，水密试验的水压不小于孔底水压的1.3倍，合格后方可使用。
（4）二次清孔
在钢筋笼和导管安放完成后，重新检测孔底沉淀。如果沉淀超过设计要求，则钻孔队利用导管进行二次清孔。清孔后沉渣控制在5cm以内，泥浆比重在1.15～1.2之间。
（10） 灌注水下砼
砼为C25水下砼，其坍落度应控制在18～22厘米，并保证砼的连续性。砼采用灌车运输，直接将砼倒入漏斗内，吊车配合灌注。在灌注过程中，随时测量和记录孔内砼标高，计算导管埋置深度，一般控制在2m~6m。
首批砼的数量应能满足导管初次埋置深度（≥1.0m）和填充导管底部空隙的需要。在灌注砼开始前，导管底部距离孔底以40cm为宜。采用储料斗容量为不小于2.5m3，漏斗砼储满后，打开悬挂钢丝，在漏斗砼泄入导管的同时，罐车砼迅速放入漏斗，第1车砼要7m3以确保管端部的砼封底成功。首批砼灌注正常后，然后换成0.8m3储料斗进行灌注，且要连续不断灌注砼，严禁中途停工，在灌注过程中，应经常用测锤探测砼面的上升高度，并适时提升，逐级拆卸导管，保持导管的合理埋深。砼灌注时间必须控制在埋入导管中的砼不丧失流动性的时间内，必要时可掺入适量缓凝剂。
砼的最终灌注标高要求为须高出设计标高不少于80厘米。
在砼浇注完毕后24小时内，距桩位5m以内不得进行钻孔施工或其他具有振动性的作业，以保护新浇注的砼。
（11） 冲击钻孔桩施工
本工程投入一部分冲击钻机钻孔施工，当循环钻机施工时遇到孔内出现大卵石或岩石地质时，可临时更换冲击钻机进行冲击破碎施工。
（1）、冲击钻机成孔方法
冲击钻机成孔时，在碎石类土、岩石层中采用十字形钻头；在砂黏土、砂和砂砾石层用管形钻头。
按照冲击成孔施工工艺，采用小冲程开孔，使初成孔坚实、顺直、圆顺，起导向作用，再投放粘土、自造浆护壁。待钻进深度超过钻头全高加正常冲程后进行正常冲击钻孔。钻进过程中，勤松绳，避免打空锤；勤抽渣，使钻头经常冲击新鲜地层。
松散地层或流砂层，采用小冲程，并增大泥浆浓度以防护壁坍塌；在坚硬的岩石地层中钻孔时，采用大冲程。
软弱地层采用小冲程，且投入片石或增大泥浆浓度以防止孔壁坍塌。钻孔过程中确保孔内水位高出地下水位1.5～2.0m，并低于护筒顶面0.3m，防止泥浆溢出。
（2）、冲击钻孔施工步骤
①测量孔底地层面标高。
②安装钻机，使钻锥中心对准护筒底部中心。
③调整好钢丝绳长度，开始进行冲击钻孔。钻进中，随时调整钢丝绳松紧程度，防止打空锤，或者因钢丝绳放松太多，影响钻进效率。
④开钻时宜用0.6～1.0m小冲程钻进，钻进2.0m以内冲程不宜超过1.5m，以便开孔竖直圆顺。钻深超过2.0m后可逐步加大冲程，一般3.5m～5.0m，以便逐步提高钻进效率。
⑤抽渣：一般情况一个工班抽渣2～3次，抽渣时将钻头略略提起，使其离开孔底，将Φ150吸力机插入十字钻头刃口空隙处抽渣。
⑥每抽渣一次就测量一次钻孔深度，了解钻孔进尺。每钻进1m用检孔器检查孔形，防止十字孔出现。
⑦钻孔到达设计标高时，检查孔底岩面，同时测量孔底标高，桩基必须满足设计嵌岩要求。施工时如实际地质情况与钻探资料不一致，及时反馈设计部门按实际地质情况修改桩长。
⑧钢筋制作、安装及混凝土浇灌同循环钻机施工工法，这里不再重述。
（12） 桩基检测
灌注桩灌注完成并破除桩头7d后，由施工单位进行申报，由施工单位、监理会同桩基检测单位对桩基进行检测，合格后进行下一道工序施工。
四、承台施工
1、 施工方法
（1）分项工程开工申请：施工之前，将承台（系梁）施工方案、拟采用的混凝土施工配合比、测量放样资料、原材料的检验资料、机械设备及施工人员的配备情况等资料报监理工程师，未经批准不得开工。
（2）技术交底：承台施工前，专业工程师向工段及班组人员进行书面技术交底和要点讲解，内容包括施工方法、技术数据、质量与安全措施等。
（3）测量放线：用全站仪放出承台、墩的纵、横中心线。
（4）放坡开挖：按1：1放坡，采用机械作业为主，人工清槽。开挖过程中注意坑壁的支护。
（5）基底处理：机械开挖基坑至承台底标高以上20cm ,然后用人工进行基底开挖、整平，超挖5cm，铺设5cm厚混凝土进行基底处理，并养生，便于后续施工。
（6）钢筋工程：在垫层混凝土面上进行二次精确放样。按照图纸要求，在场地集中下料制作，现场绑扎钢筋，在此过程中要特别注意墩身预埋钢筋的位置的准确。
钢筋接头采用双面搭接焊帮条焊，焊接接头与钢筋弯曲处不应小于10d，也不得位于最大弯距处。
（7）模板工程：钢筋绑扎完毕检查合格后，进行模板安装。模板采用钢模板，安装后检查模板的平整度和支护是否牢固。
（8）混凝土施工：
采用吊车配吊斗及溜槽施工，混凝土按配合比通知单拌合。各种材料计量，浇筑混凝土前，模板内的杂物清除干净，不得有积水。混凝土浇筑从低处开始逐层扩展升高，并保持水平分层。使用插入式振动器，其分层厚度为30cm。振动器插入的距离以直线行列插捣时，不得超过作用半径1.75倍，振动器应尽量避免碰撞钢筋，更不得放在钢筋上。振动器开动后方可插入混凝土内，振完后应徐徐提出，不得过快或停转后再拨出机头，以免留下孔洞。振动器靠近模板时，机头与模板应保持一定距离，一般为10cm。混凝土浇筑完底层后，在浇筑上层时，振动器机头应稍插入至下层使两层结合一体。混凝土应振动到停止下沉，无显著气泡上升，表面平坦一致，呈现薄层水泥浆时为止。
混凝土浇筑应连续进行，如因故间歇时，不应超过允许间歇时间，以便在前层混凝土初凝前将续灌层混凝土振捣完毕。
（9）拆模与养生：侧模板属非承重构件，一般混凝土深度达2.5MPa时既可拆除，混凝土养护采用塑料布或土工布封闭洒水养生。
2、 质量标准
（1）钢筋加工及安装质量标准
项次
检查项目
规定值或允许偏差
1
受力钢筋间距（mm）
±20
2
横向水平钢筋间距（mm）
0，-20
`3
保护层厚度（mm）
±10
（2）钢筋混凝土承台质量标准
项次
检查项目
规定值或允许偏差
1
混凝土抗压强度（MPa）
在合格标准内
2
断面尺寸（mm）
±30
3
顶面高程（mm）
±20
4
轴线偏位（mm）
15

五、盖梁施工
1、桥墩盖梁施工
（1）、待立柱和台身混凝土强度达到2.5MPa以上时，用人工凿毛立柱顶面并用水冲洗干净，若立柱顶面高程超过设计高程，则先凿去高出部分，然后凿毛。
（2）、精确测量墩台帽底标高并用漆笔在立柱两则画出底标高线，同时在立柱顶面放出墩帽横向轴线（用黑墨线弹出）。
（3）、桥墩台帽采用无支架法施工，即在浇筑立柱时，在柱顶下方约110cm处（该高度由丝杠上的各种支撑物的高度计算而得，可根据实际情况调整）预留Ф120mm～Ф130mm孔道，墩台帽施工时，内插Ф90mm～Ф100mm丝杠，两端安设牛腿，其上搭设型钢，在型钢上面搭设盖梁底模。预留孔道可用薄铁管或PVC管制成，孔道定位要精确、牢固，孔道内用砂填实，以免孔道变形。
（4）、桥墩台帽底模及侧模均采用大型钢模板，模板采用定制的组合钢模板，现场进行拼装,用对拉螺丝紧固,设斜撑稳定,模板接缝内加塑料泡沫双面胶条防止漏浆。钢筋骨架在地面成型，然后用吊机就位。
（5）、浇注砼：拌和站集中拌和砼，砼罐车运输，用吊机浇注砼，浇注顺序：先中间，再两端，最后台身顶，防止因支架变形引起砼开裂。
（6）、拆模：砼强度达到设计强度80％可拆侧模．砼强度达到设计强度的90％拆底模，砼表面覆盖麻袋片洒水养护。
六、后张法空心板梁施工
1、场地及底座设置
整个预制场需布置预制台座，存梁场运输道路、龙门架和行走轨道，钢筋加工场地，钢绞线等原材料存放仓库等。
首先对预制场地进行整平、压实并对场地浇筑15㎝厚的C20级砼进行硬化。在处理好的场地内浇筑20cm厚的20#砼底座，底座宽度小于梁体宽度5~8mm,面衬水磨石,并预留好模板支护。
2、钢筋工程
采用业主准入择优选择的厂家，经检验合格报监理工程师批准后按设计图下料，现场绑扎。其各项技术标准严格按照图纸及规范要求进行施工。
3、预留孔道
预应力筋预留孔道的尺寸与位置应正确，孔道应平顺，端部的预埋钢垫板应垂直于孔道中心线。管道应采用定位钢筋固定安装，使其牢固的置于模版内的设计位置，并在砼浇筑时不产生位移。管道在模板内安装完毕后，应将其端部盖好，防止水或其他杂物进入。
4、模板工程
模板采用整体定型钢模板，内模板可采用组合模板，模板具有足够的强度和表面平整度，接缝严密不漏浆。预制前要对钢模板进行预拼，与混凝土接触的钢模表面要打磨除锈。为了保证梁内模板位置准确，设置定位钢筋。钢筋绑扎完成检查合格后安装侧模，浇筑完第一层砼后安装内模，并采取固定措施防止内模上浮。其安装与拆卸用1台8T龙门吊来完成。
5、砼浇筑
混凝土由拌合站集中拌合，砼运输车运送砼，门吊吊斗入模。
先浇筑底板混凝土，然后浇筑腹、顶板混凝土，一次进行，保证底腹板之间不出现工作缝。以插入式振捣器及模板上附着式振动器共同作用振捣密实。砼对称平衡浇筑，入模砼应避开内模，以免内模受冲击偏位；用插入式振捣器时，分层厚度不超过30cm，用其它振捣器时，其厚度不超过25cm。
混凝土浇筑在一次作业中连续进行，混凝土按水平分层浇筑。控制混凝土浇注时间，避免两层混凝土表面间脱开。自高处向模内倾卸混凝土时，其自由倾落高度不超过2m，当超过2m时，采用串筒、溜管或振动溜管等设施下落。混凝土采用机械振捣，振捣保持足够的时间和强度。
6、板梁养生
砼浇注完成后，覆盖土工布，饱水养生（气温较低时采取蒸气或蓄热养生），并且要制作同条件试块。养生期最少保持7d或监理工程师指示的天数。
7、模板拆除
养生至拆模强度后拆除内模和侧模，继续养生。
8、钢绞线张拉以及压浆
预应力材料采用业主准入择优选择的厂家，经检验合格报监理工程师批准后进行张拉施工，当混凝土强度达到设计强度的75%以上且混凝土龄期不小于7天时张拉正弯矩区预应力钢绞线，采取两端对称均匀张拉，采用引伸量和张拉量双控。
采用真空辅助压浆法进行压浆，张拉完成后尽早进行压浆。压浆前先用无腐蚀作用的中性洗涤剂用水稀释后进行冲洗，再用无油份的压缩空气将孔道内的积水吹出。压浆材料应满足要求，压浆应缓慢、均匀的进行，不得中断，并应将所有的排气孔依次一一放开和关闭，每孔道两端先后各压浆一次，两次压浆间隔时间以达到先压浆的水泥浆既充分泌水又未初凝而定，一般宜为30min—45min。使用活塞式压浆泵，压力控制在0.5~0.7Mpa之间，采用一端压入的方式，梁板另一端流出的净浆与压入的稠度相同时方可将孔道封死。当气温或构件温度低于5摄氏度时，不得进行压浆，水泥浆温度不得超过32摄氏度。
9、场内存梁的移运、堆放
待水泥浆强度达到30Mpa后，采用龙门吊将梁板吊离台座，运往存梁场存放。在空心板梁预制场配备2台50T龙门架，龙门架采用贝雷桁片拼装而成。在龙门架顶横梁上设行车，可横向运输重物和构件，在龙门架底部设有滚缘轮，并置于预制台座两旁的龙门架专行轨道上，可在轨道上纵向运输。
10、板梁吊装
空心板采用梁板运输车运输（牵引车配合炮车），现场采用钢丝绳配合吊环，吊车吊装，吊点位置在支座中心线附近，架梁时从柱顶位置向两侧进行架设，可以微调梁顺桥向位置，保证靠伸缩缝侧所有梁端均在一条直线上。
七、桥面铺装层
桥面铺装施工拟采用混凝土集中拌和、罐车运输、泵车浇注、悬挂式提浆整平机单幅横桥向整体摊铺的施工方案。
钢筋网片布置时利用标高控制钢筋作为架立钢筋，钢筋网片与其点焊，人工绑扎。钢筋的保护层采用砼垫块1m×1m梅花型布置。钢筋网布设后禁止人在钢筋网上行走。施工人员行走时采用临时的马凳和跳板。
拌混凝土要根据施工气候和作业需要，对坍落度进行摊铺现场控制；运输采用罐车运输，运输时事先对砼罐进行加水降温，然后将砼罐清理干净。
采用悬挂式提浆整平机单幅横桥向整体摊铺的施工方式。抹面拉毛平台采用自制桁架式行走平台。抹光后立即进行拉毛。待砼拉毛并初凝后及时覆盖干净的土工布，并洒水养生，连续养生7天。养生时安排专人负责，同时做好养生记录。
八、桥梁台背回填
1、台背回填
（1）、填筑方法：涵背处两侧对称分层填筑，八字墙处应与台背同时填筑。所有回填分层厚度当采用小型机具夯实时控制在15cm一层。填筑宽度宽于设计宽度30～40cm，待填筑结束后挖除。
（2）、压实方法：大型机械无法作业时采用手扶式振动碾配合蛙式打夯机，当填筑至涵顶压实厚度60cm以上时采用重型压路机碾压，台背及挡墙背宽度可以满足压路机作业时采取重型压路机与手扶式轻型振动碾结合的方法压实。
（3）、压重：当填至设计标高时再向上超填20cm并压实，之后堆载压重，对该处回填料实施强制沉降。
第六节 各分项工程的施工顺序
本单位工程为桥梁工程，施工工序多，工程量较大。其中各分项工程将按照分区段、平行施工、流水作业的原则组织施工，基础和下部工程施工将和梁板预制施工配套展开。
第一阶段为施工准备阶段，主要完成场地清理、驻地建设、复测、内业准备、预制场和拌合站建设、便道修筑等工作，为正式开工打好基础。
第二阶段为正式施工阶段，基础和下部工程与梁板预制、桥台与桥墩工程展开平行流水作业，最后进行桥梁防护施工。
桥梁工程以钻孔桩施工为先导，全面开工，为后续桥梁下部结构施工创造条件。在钻孔桩开工的同时进行桥台扩大基础施工。墩、台身施工顺序按扩大基础和桩基完成情况依次进行。
预制安装梁体工程在预制场平行施工，梁体分批架设。桥面系和护栏工程在梁板全部安装完成后施工。
桥梁主体工程完成后，进行锥坡、桥台挡墙等防护工程施工。
第三阶段为收尾验收阶段，主要完成现场清理、资料整理、工程交验等工作。

第六部分 主要工艺及工艺流程

桥梁整体施工工艺流程图
附属结构施工
施工准备
梁板安装
盖梁、台帽施工
墩柱、肋板施工
系梁、承台施工
成桩检测
桩基施工
桥面系施工
现浇湿接缝
梁板预制

防护工程施工工艺流程图
施工准备

基础及边坡放样

基础及边坡开挖

基底处理

放定位桩

挂 线

反滤层、泄水孔
浆 砌

沉降缝

勾 缝

说明：基坑应按要求进行施工放样测量、放坡开挖，基底应压实。基底处理完毕后，应经工程师的批准，方可进行砌筑。砌体砌筑温度，昼夜平均不应低于+5℃，砌筑砂浆采用机械拌和，并在2～3小时内用完。

第七部分 质量保证体系及质量控制措施
一、 质量保证体系的建立与运行
根据本工程特点，为保证本工程顺利实施和兑现投标文件确定的工程质量目标，根据ISO9000系列质量管理体系标准和我公司质量管理体系文件规定，结合我公司以往从事类似工程的经验，从组织机构、思想教育、技术管理、施工管理以及规章制度等五个方面建立符合本工程实际的质量保证体系。
质保体系由项目经理负责，项目总工组织实施，项目部设专职质检工程师，作业队设专职质量员负责现场检查，形成项目部、作业队二级管理系统，形成一个“横向到边、纵向到底”的质量保证体系。建立健全管理体系，严格履行ISO19000-2000标准。
1、 成立以项目经理为首的质量管理小组，负责工程质量管理工作。
项目经理：何勇澔
项目总工程师：杨小宁
成员：生产副经理、各管理部门负责人、各工区技术负责人。
2、 质量管理流程图：
项目总工程师
技术专家小组、上级质量管理部门
项目经理
监理单位质量管理
建设单位质量管理
工程测量
施工现场
试验工作
项目质量管理小组成员
工程材料
工程资料

质量管理小组

二、 组织保证措施
1、 调集有丰富施工经验队伍，选派优秀项目经理及高素质的管理人员参与施工。
2、 施工队以上单位成立质量管理小组，第一管理者亲自主抓。配齐专职质检工程师和质检员，制定相应的对策和质量岗位责任制，卓有成效的推行全面质量管理和目标责任制管理，从组织措施上使创优计划真正落到实处。
1、 建立严格的质量管理制度，实行质量一票否决权，坚决杜绝违章违规蛮干现象发生，做到工程质量“全过程、全方位”监控，定期检查，奖优罚劣。
2、 积极配合监理工程师对工程质量进行监督检查，提高施工质量。
3、 坚持“标准化、规范化、程序化”作业。
4、 质量保证体系见下图：

质量保证体系图
施工方案
设计单位
工段、工班自检
上级技术专家组
项目总工
项目经理
内部监理
项目质检组
试验室
材料性能试验
材料进场
原材料
建立材料供应渠道

施工人员
设计文件资料
技术工艺流程

技术准备
现场核对设计
导线控制点核对
水文地质调查
问题
设计交底
施工组织设计
施工现场
质量评定
构件预制
甲方、监理
验收检查
质量缺陷处理
试验性施工
正式施工
分项工程
分部工程
隐蔽工程
完工数量签证
完工数量汇总
工程质量报表
质量签证
完工工程结算
竣工资料整理
竣工报告
竣工验收

三、技术保证措施
1、严格按照施工规范、施工操作程序组织施工，项目进场后立即结合工程特点和创优计划，制定各类工艺和技术质量标准细则。
2、设计文件图纸分级会审和技术交底制度。图纸经过两名以上技术干部审核并填写意见，最后由总工程师审核确定。在严格审核的基础上由技术人员向施工单位进行“四交底”即施工方案交底、设计意图交底、质量标准交底、创优措施交底，并有记录。
认真贯彻ISO9000标准，制定切实可行的质量检查程序，使每个施工环节都处于受控状态，每个过程都有质量记录，施工全过程具有可追溯性，要定期召开质量专题会，发现问题及时纠正，以推进和改善质量管理工作，使质量管理走向国际标准化。
3、 技术资料和施工控制资料详实，能够正确反映施工全过程并和施工同步积累，同时满足竣工交验的要求。
4、工程开工前，向业主和监理工程师递交实施性施工组织设计，分项工程开工前向业主和监理工程师递交分项施工组织设计，并按审批的施工组织设计组织落实，抓好重要工艺流程、重点环节的摄影和编辑，为申报优质工程积累资料。
5、同建设设计监理单位联合创优。按规定办理变更设计并做到签证手续齐全。
6、加强专业技术工种岗位培训，提高实际操作水平。
7、建立严格的原材料、半成品、成品采购程序，强化进场检验及管理制度。
8、加强和完善质量监测手段和设备，为加强施工质量监测，经理部配备足够的技术力量、仪器设备和监理工程师一起严把质量关。
（1） 测量控制：首先建立本合同段测量控制体系，绘制平面控制图，对工程师给出的平面控制点（导线点）和水准点进行复核、恢复和加固。根据施工工序要求，确定分项工程详细的测量方法，测量工作在总工程师的直接领导下进行，并配备专职人员和具有丰富测量经验的测工，测量数据必须由两人以上计算复核才能使用。
（2） 原材料采购和试验控制：
加强原材料进场的验收工作，工程主材如钢材、水泥、支座等使用应填写申报表，并进行必要的验收试验和质量检验，不合格的原材料拒绝进场和使用。对工程质量影响大的材料我们进行重点控制，如路基填土含水量及压实度的控制，砼原材料检验及配合比设计，钢材的进场检验及存放等。
我部拟建中心试验室，配备充足的试验人员和试验仪器设备，完善试验手段和控制措施，加强人员培训，从试验控制方面保证工程质量。中心试验室负责土工试验、砼配合比设计、水泥性质指标试验、金属材料试验等试验。
四、建立健全严密的自检制度
成立以总工程师为组长的质量检测小组，配备专职质检工程师、质检员，施工安全质量监察员，制定相应对策和质量岗位责任制，推行全面质量管理和目标责任管理，真正使创优计划落到实处。
施工过程中自觉接受监理单位和建设单位的质量监督，进行自检、互检、交接检，并定期不定期的组织质量大检查，严格奖惩制度，确保创优目标的实现。
五、质量通病预防控制措施方案
1、桥头跳车治理（台背回填）
（1） 桥头路基填筑应专门编制作业指导书，按照设计和规范要求，合理安排施工计划、填料的具体质量要求、施工操作工艺、自检内容和要求等，并指定专人对填料质量和关键工序进行专管及自检控制。
（2） 做好施工现场的排水工作。两侧边沟断面尺寸符合设计要求，排水畅通。
（3） 台背回填按照设计要求挖设台阶，对大型碾压设备碾压不到的部位，采用小型碾压设备或人工夯击辅助碾压，分层厚度满足设计要求，并作到及时碾压。
（4） 严格控制台背填料的松铺厚度（不超过15cm）是保证台背回填质量的关键，施工中应适当加长台背回填的长度，尽量采用重型振动压路机碾压，对于边角等压路机碾压不到的地方，使用冲击式气夯进行夯实处理。
（5） 施工中及时协调路基施工和桥台施工进度，相互配合，先填桥头，台背填土和相邻路基填土同步施工。
（6） 加强检测，严格按照规范要求频率对台背回填压实度进行检测，是保证台背回填质量的必要措施，加大自检频率，时刻以数据指导施工。
2、预应力管道压浆不实
（1） 预应力筋张拉锚固后应及时灌浆，以防止预应力锈蚀。
（2） 水泥浆水灰比应满足设计及规范要求。
（3） 灌浆前压浆孔道用压力水冲刷并湿润孔壁，压浆顺序严格按照设计文件要求进行。
（4） 灌浆过程应缓慢均匀的进行，不得中断，灌满孔道并封闭排气孔后，应再继续加压并稳压一段时间（不少于2min）以确保密实性。
3、桥面铺装砼碎裂
（1） 加大原材料检验力度和检测频率，确保原材料质量稳定可靠，并满足设计要求。
（2） 做好砼养生工作。桥面砼浇筑完成后，应及时养生，覆盖草帘并洒水养生至养生期满，养生期间车辆不得上
