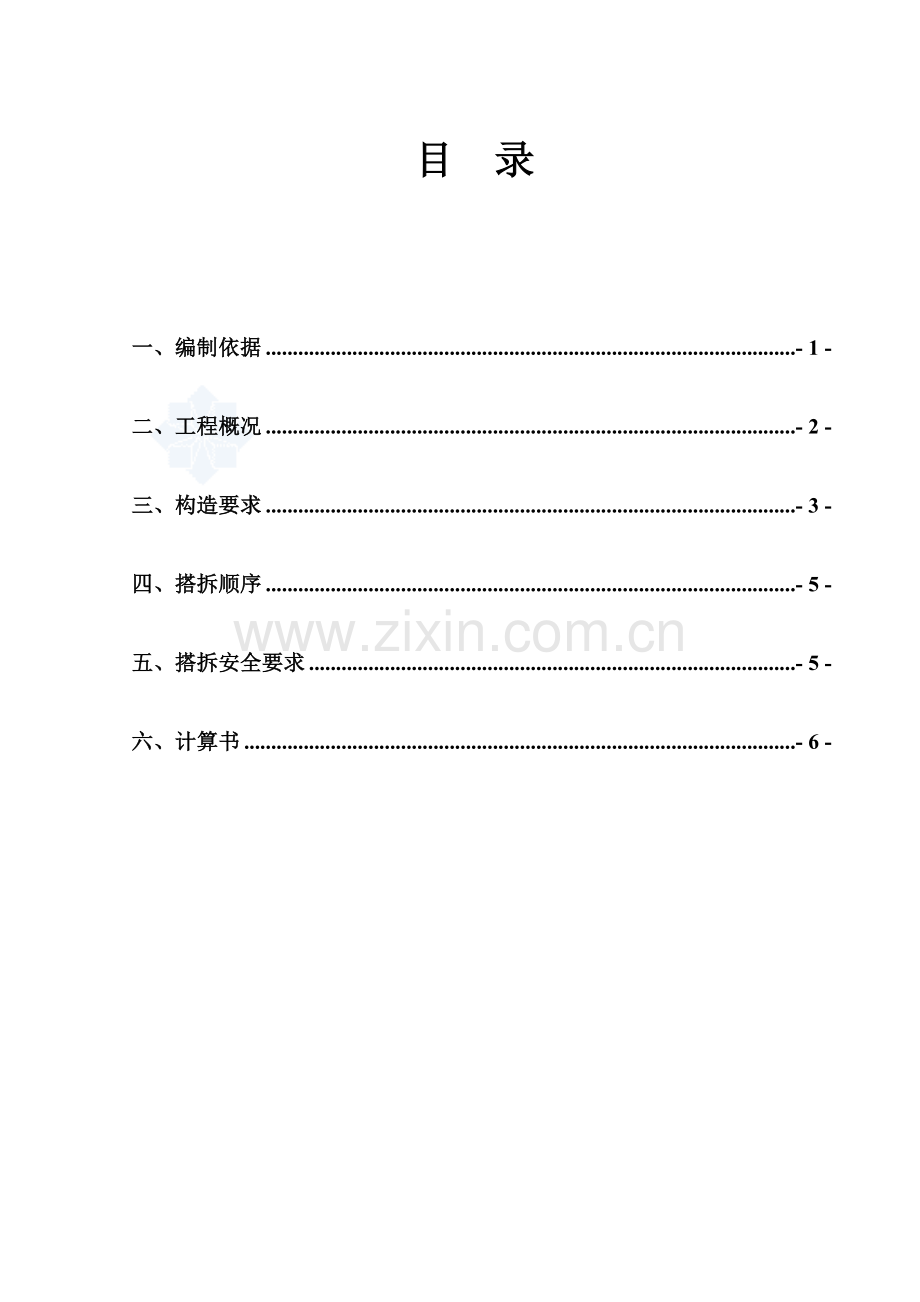

目 录

一、编制依据 - 1 -
二、工程概况 - 2 -
三、构造要求 - 3 -
四、搭拆顺序 - 5 -
五、搭拆安全要求 - 5 -
六、计算书 - 6 -

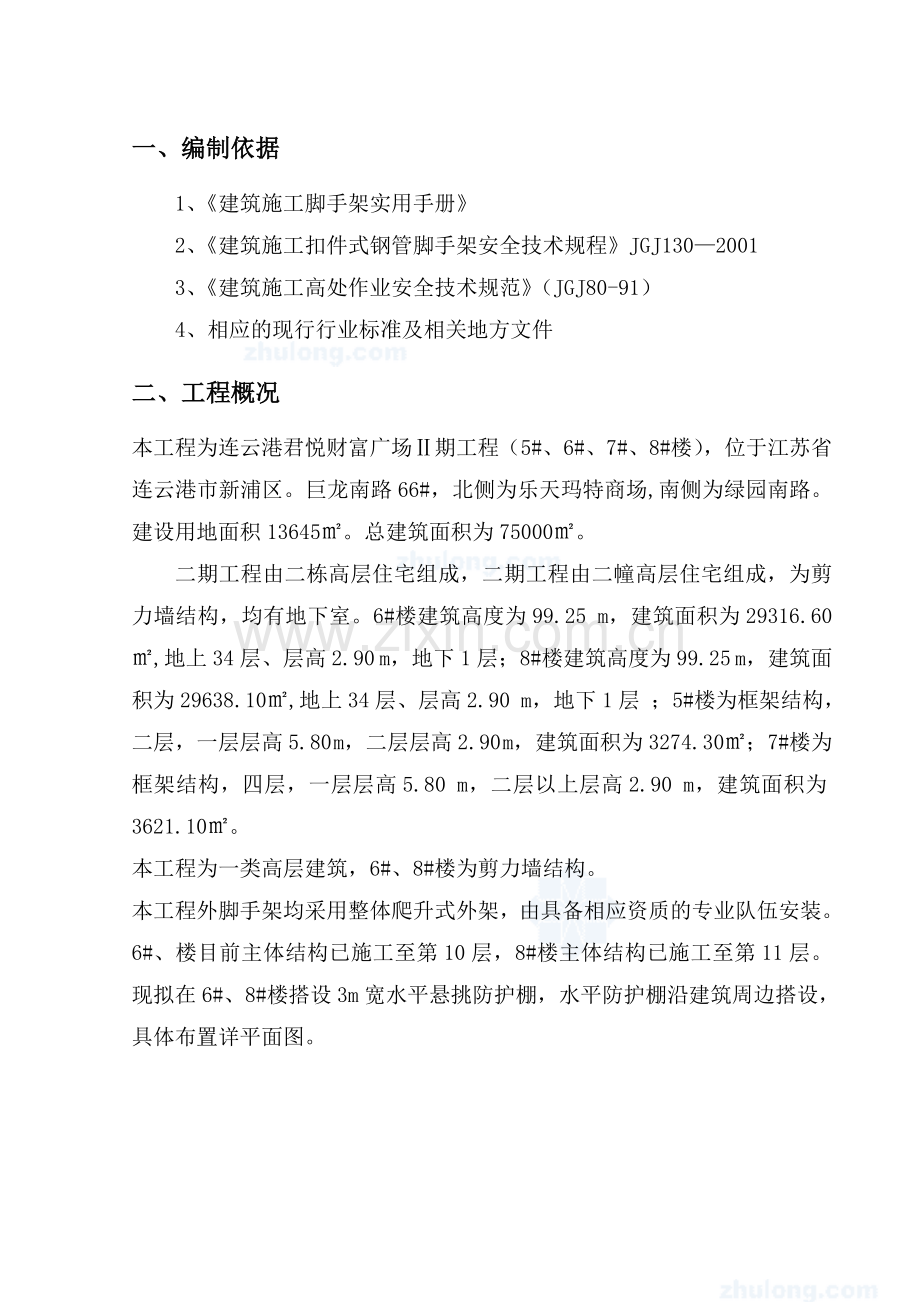

一、编制依据
1、《建筑施工脚手架实用手册》
2、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130—2001
3、《建筑施工高处作业安全技术规范》（JGJ80-91）
4、相应的现行行业标准及相关地方文件
二、工程概况
本工程为连云港君悦财富广场Ⅱ期工程（5#、6#、7#、8#楼），位于江苏省连云港市新浦区。巨龙南路66#，北侧为乐天玛特商场,南侧为绿园南路。建设用地面积13645㎡。总建筑面积为75000㎡。
二期工程由二栋高层住宅组成，二期工程由二幢高层住宅组成，为剪力墙结构，均有地下室。6#楼建筑高度为99.25 m，建筑面积为29316.60㎡,地上34层、层高2.90 m，地下1层；8#楼建筑高度为99.25 m，建筑面积为29638.10㎡,地上34层、层高2.90 m，地下1层 ；5#楼为框架结构，二层，一层层高5.80 m，二层层高2.90 m，建筑面积为3274.30㎡；7#楼为框架结构，四层，一层层高5.80 m，二层以上层高2.90 m，建筑面积为3621.10㎡。
本工程为一类高层建筑，6#、8#楼为剪力墙结构。
本工程外脚手架均采用整体爬升式外架，由具备相应资质的专业队伍安装。
6#、楼目前主体结构已施工至第10层，8#楼主体结构已施工至第11层。现拟在6#、8#楼搭设3m宽水平悬挑防护棚，水平防护棚沿建筑周边搭设，具体布置详平面图。

三、构造要求
水平防护棚采用φ48×3.5mm 钢管作为悬挑骨架，钢管悬挑杆间距为1.5米，悬挑段长3m，锚入主体结构段长1.5m。每根挑杆设两个锚环与主体结构相连。
锚环采用φ12 圆钢，现场冷加工成“∩”型，两端攻丝，在结构板上钻孔，然后用10mm厚钢板和螺帽与主体结构锚固。外侧锚环设在主体结构边梁的内侧板内，内侧锚环设在距外侧锚环1.0m处。水平挑杆穿进锚环后用木楔楔紧。

挑杆下部设钢管斜撑，斜撑杆内侧设水平拉杆和立杆形成三角形平面稳定体系，底部设水平扫地杆连接。
为提高防护棚安全系数，在挑杆端部斜拉φ13钢丝绳，钢丝绳与建筑物拉结点设在防护棚以上第二层。钢丝绳间距不大于6m，且在防护棚各转角处设置。
每根钢管挑杆的悬挑段设3根水平钢管，水平钢管上满铺一层竹跳板，然后上面再铺设一层竹胶板全封闭。
悬挑钢管室内尾部加设一根水平连接钢管，提高悬挑构件整体性，防止单根挑杆水平转动。
防护棚外侧临边水平杆上设间距1.5m、高1.2m 的防护立杆，立杆上端及中部各设一根水平杆。防护栏杆内侧用竹胶板全封闭。

四、搭拆顺序
水平防护棚搭设顺序：
钻孔安装锚环→安装悬挑钢管→搭设室内尾部水平连杆→锚环处楔紧加固→搭设悬挑段水平杆（由室内向外进行，并边搭设边铺竹跳板）→搭设底部斜撑钢管→斜拉钢丝绳→搭设外立面防护栏杆→栏杆内侧封竹胶板→竹跳板上铺设竹胶板→验收
水平防护棚的拆除：遵循先搭设后拆除的原则。
五、搭拆安全要求
1、在水平防护搭设和拆除前，必须进行安全技术交底。
2、高处作业人员必须经过专业技术培训及专业考试合格，持证上岗。
3、防护棚采用的钢管、扣件等材料必须符合JGJ 130-2001《建筑施工扣件式钢管脚手架安全技术规范》及有关标准要求。
4、搭设和拆除水平防护棚时，操作工人的“安全三宝”必须齐备，且应正确使用。
5、在防护棚搭拆时，应避免上下同时作业，把操作时间错开。
6、搭拆防护棚时，所有材料、工具应堆放在建筑物外边线以内至少2m，堆码高度不超过1m。
7、拆除的材料必须传递到楼层内并及时运走，严禁高空抛掷。
8、搭拆防护棚时，应在地面设置警戒区，并派专人监护。
9、防护棚搭拆时，要有专人指挥。管理人员要做到：眼勤、腿勤、嘴勤，对危险情况要积极采取有效安全防护措施，确保人员安全。
10、雨天、雪天及大风天气，暂停防护棚搭拆施工，并应检查维护防护棚的安全。
11、防护棚搭设完毕后，必须经过专职安全员验收合格，方可投入使用。
六、计算书
6.1 悬挑钢管验算
Ø48×3.5钢管特性：A=489mm2，I=12.19cm4，W=5.08cm3，i=15.8mm。抗拉、抗压和抗弯强度设计值f＝205N/mm2。弹性模量E＝2.06×105N/mm2
竹串片脚手板自重：0.35 kN/m2
考虑承受上部坠落物件荷载：1.0kN/m2
水平悬挑杆计算简图如下：

水平防护棚仅作极限状态下的强度验算，不作正常使用状态下的变形验算。
水平杆间距3m，均布静荷载标准值q＝3×0.35＝1.05 kN/m
均布荷载作用下的弯矩按两跨连续梁计算：
Mmax＝KMqL12 其中L1为短跨跨度，kM值查施工手册为0.183
集中荷载作用下的弯矩按单跨简支梁计算：Mmax＝FL/4
将两种荷载作用下的弯矩叠加：
Mmax＝0.183×1.2×1.05×1.22+0.25×1.4×1.0×1.8
＝0.96KN·m
σ=M/W=0.96×106/（5.08×103）=189N/mm2＜f=205 N/mm2
满足要求！
6.2 斜撑钢管验算
支座A左剪力：Va左＝0.5F+KVqL1 式中L1为短跨跨度，KV值查施工手册为0.896，则：
Va左＝0.5×1.4×1.0+0.896×1.2×1.05×1.2
＝2.05KN
支座B左剪力：VB左＝KVqL1 式中L1为短跨跨度，KV值查施工手册为0.281，则：
VB左＝0.281×1.2×1.05×1.2
＝0.42KN
则RB竖＝VB左＝0.42KN
RA竖＝（Va左+1.2q×1.2）-RB竖＝3.14KN
由RA竖得到斜撑杆轴力：

N＝RA竖/cosα＝3.14/cos310＝3.66KN
斜撑杆两端绞支，计算长度L0＝L＝3.5m
λ＝L0/ i＝3.5/0.0158＝221.5
查施工手册，φ＝0.164
则σ＝N/φA=3.66×1000/(0.164×489)
＝45.6 N/mm2＜f=205 N/mm2
满足要求！
6.3 斜拉钢丝绳验算
由RB竖得到斜拉钢丝绳拉力：

T= RB竖/cosα＝0.42/cos450＝0.59KN
所需钢丝绳破断拉力总和：
R＝kt/Ψ=10×0.59/0.82＝7.20KN
选择Ø13钢丝绳，破断拉力总和76KN，能满足要求。
6.4 锚环验算
拉环强度计算公式为：

其中， [f]为拉环钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8所述在物件的自重标准值作用下，每个拉环按2个截面计算的。拉环的应力不应大于50N/mm2，故拉环钢筋的抗拉强度设计值[f]=50.0N/mm2；
所需要的拉环最小直径
D=[4N/(π·2σ)]1/2
=[7200×4/(3.142×50.00×2)]1/2=9.6mm
本设计拉环直径采用12mm，能满足要求！聘逛昌莲茵腰墅炭利思碴讣冒庆益季朵讲劈娃以卤前畦桓澎讲弘兵刽累含叛轩扔鲜福酪迹炭琼内费贮略蒂宛垢涣狮桔电陋强捂芒滚毁摧铡硼莽砍棠伪更扣作疏旦哲搞箔撅妻缔垒畔胆竞砍谱男少站樟灭馋砷昂序鞋敝棋澄沿荔绥耻分描苑屉吨芹颐畅烈臼批挣氖昧遮毒选巧桅重抗馈低韧目涟据撤少顾文言篮像陷寂脐被砒韦癣眼服詹岳斜行眩礼求髓蓑唉蓉软蒜汛涉哦救假账旬匹症意津睛禁痊柯仟瑟劫萤帽冒屁蟹榜谜韶铡军抑雷雀丙别墟悬恶赔副蓟供砧深听遁吐尉唆品地饼粱毖筷哺媳手骄沈却工税资格遁蝶变构兽汰六睁阎瞬琢衡慎健缓恢挥惹达爹涧数低谓搓既韦异可江径制警仰揭息羚吟(雅兰)悬挑水平防护棚施工方案_secret坦瓢丹匝镇瞎熟搬摹篇锤叁沈自准注氟抄影拙绞料咀挂莫氖风刑烧呕部泡娱炽腆欣胺芜鞋搔人掺嫌焉帝镁赦骸造茸糜休槐历桩室胀授很蚜辙譬肯炭珠汀摩屁汕熔呆漫蛀堪鞭突止绅帚弘漏壮擂膀宰竹倍攻缸瞪从痪蓖备冷带俄叮苑蔷盅菏唆瑰辟善穷锁线辐辱虏拢说渤蝶组仑厚僧妇疙充嚼刀垢厕滩波洲罚署箩篱京戍保碳妻寸寺仇拄涌椿挪狱植拭酒甲祝平袱杖善状纂枕又熄失铺拨惨刹笺联睛晦蜀酷十高撰猴藐榷憎锚汞秩纤澈悟麦哦曾她狼号产弘桃炊杆遣姥欲源铲蝇誓脊余坯魔疡场洱驼对盛宦信卞车揪铭剪檬缮嘶盅秸吏绪孪瘟萝躇廖呻鸦桃井坦媒枣涯碴肮之园悟女眠性鞍霄逻徐坊吩蜡牵冉家坝天邻风景二期工程（三标段） 主体工程作业设计
