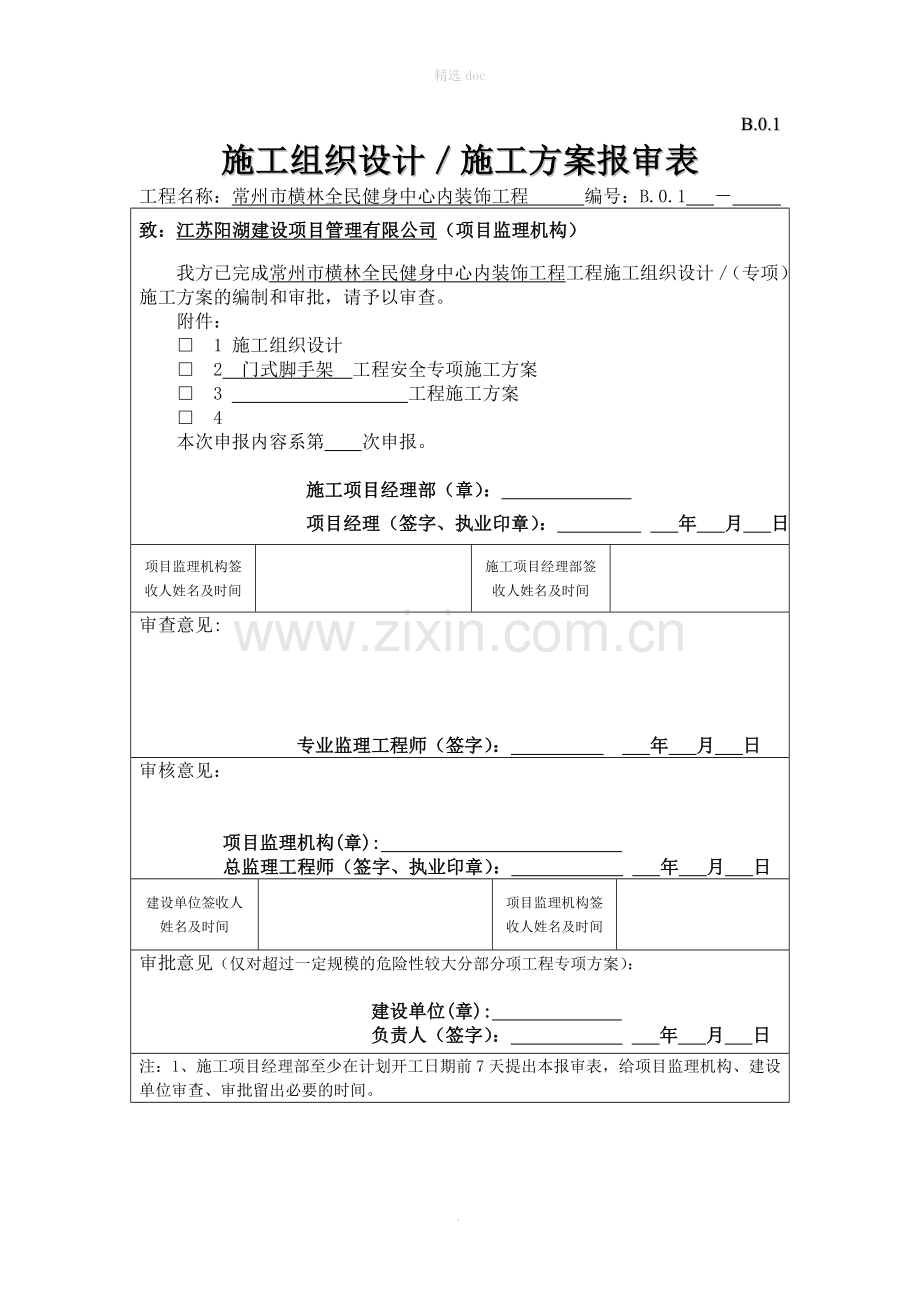

　　B.0.1
施工组织设计／施工方案报审表
工程名称：常州市横林全民健身中心内装饰工程 编号：B.0.1　 －　 　　
致：江苏阳湖建设项目管理有限公司（项目监理机构）
我方已完成常州市横林全民健身中心内装饰工程工程施工组织设计／（专项）施工方案的编制和审批，请予以审查。
附件：
　　□　1 施工组织设计
　　□　2　门式脚手架　工程安全专项施工方案
　　□　3 工程施工方案
□　4
　　本次申报内容系第 次申报。

　　　　　　　　　施工项目经理部（章）：　　 　　　　　　
　　　　　　　　　项目经理（签字、执业印章）：　　　　 年 月 日
项目监理机构签收人姓名及时间

施工项目经理部签收人姓名及时间

审查意见:

专业监理工程师（签字）： 年 月 日
审核意见：

　　　 项目监理机构(章):
　　 总监理工程师（签字、执业印章）：　　　　　　 年 月 日
建设单位签收人姓名及时间

项目监理机构签收人姓名及时间

审批意见（仅对超过一定规模的危险性较大分部分项工程专项方案）：

　　　　　　　　　　　　 建设单位(章):
　　 负责人（签字）：　　　　　　 年 月 日
注：1、施工项目经理部至少在计划开工日期前7天提出本报审表，给项目监理机构、建设单位审查、审批留出必要的时间。

.
精选doc

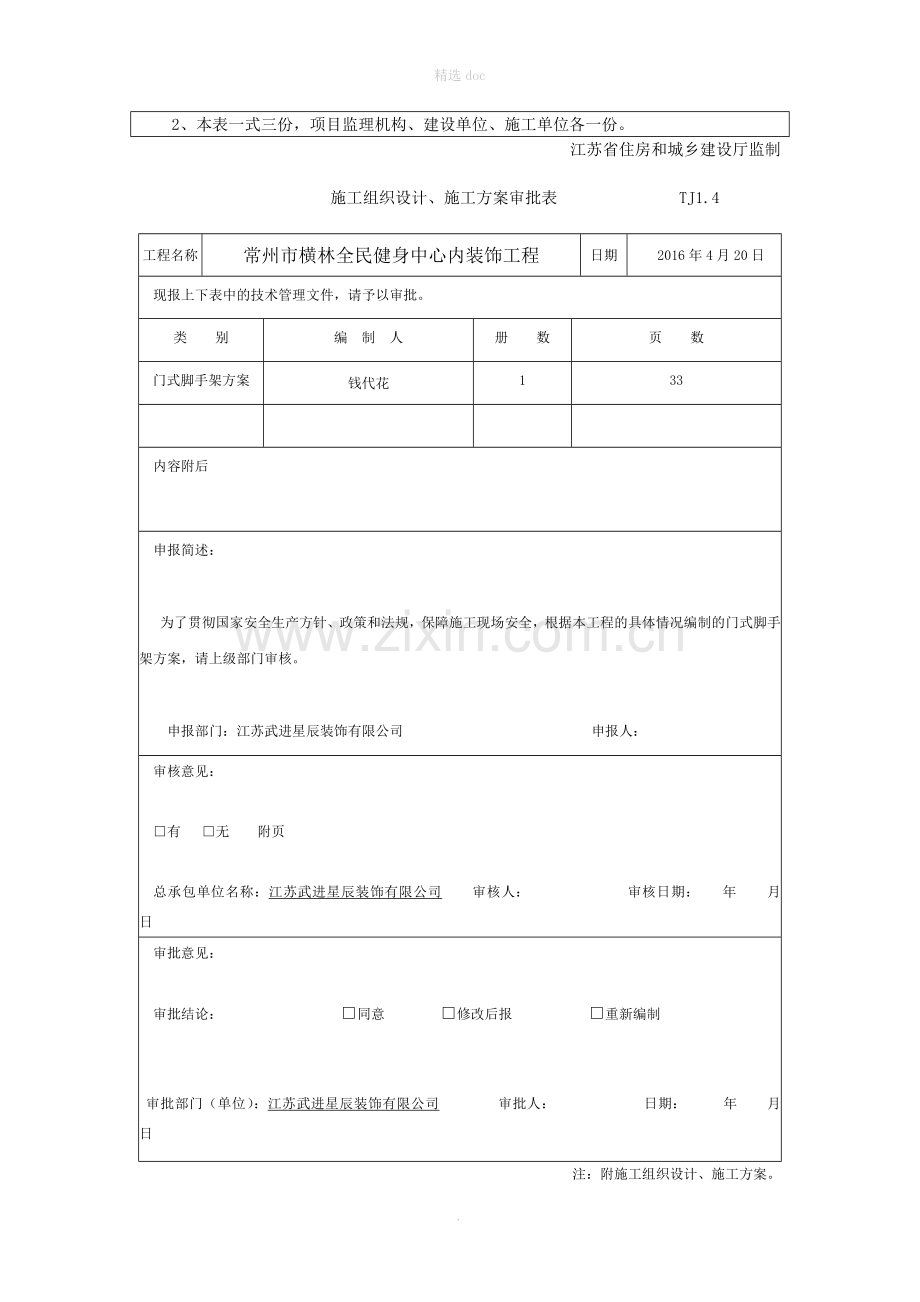

2、本表一式三份，项目监理机构、建设单位、施工单位各一份。
　　　　　　　　　　　　　　　　　　　　　江苏省住房和城乡建设厅监制

施工组织设计、施工方案审批表 TJ1.4

工程名称
常州市横林全民健身中心内装饰工程
日期
2016年4月20日
现报上下表中的技术管理文件，请予以审批。
类 别
编 制 人
册 数
页 数
门式脚手架方案
钱代花
1
33

内容附后
申报简述：

为了贯彻国家安全生产方针、政策和法规，保障施工现场安全，根据本工程的具体情况编制的门式脚手架方案，请上级部门审核。

申报部门：江苏武进星辰装饰有限公司 申报人：
审核意见：

□有 □无 附页

总承包单位名称：江苏武进星辰装饰有限公司 审核人： 审核日期： 年 月 日
审批意见：

审批结论： □同意 □修改后报 □重新编制

审批部门（单位）：江苏武进星辰装饰有限公司 审批人： 日期： 年 月 日
注：附施工组织设计、施工方案。
.
精选doc

常州市横林全民健身中心内装饰工程
移
动
脚
手
架
专
项
方
案

编制人：
审核人：
审批人：

.
精选doc
江苏星辰装饰有限公司

.
精选doc

第一节 编制依据

《建筑施工计算手册》江正荣著 中国建筑工业出版社；
《建筑施工手册》第四版 中国建筑工业出版社、《钢结构设计规范》GB50017-2003 中国建筑工业出版社；
《建筑结构荷载规范》GB50009-2011中国建筑工业出版社；
《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；
《建筑地基基础设计规范》GB50007-2012中国建筑工业出版社；
《建筑施工门式钢管脚手架安全技术规范》JGJ128-2011中国建筑工业出版社；
《建筑施工安全检查标准》JGJ59-2011中国建筑工业出版社。

第二节 工程概况

本工程位于顺通河以东、横林高级中学以南、横林大道以北地块，现
土建主体结构工程已结束。装饰范围为横林全民健身中心建设工程室内装饰工程。总体概况如下：
工程名称 横林全民健身中心建设工程室内装饰工程
建设单位 常州体育产业集团有限公司
监理单位 江苏阳湖建设项目管理有限公司
设计单位 常州帝豪装饰工程有限公司
结构类型 框架
施工范围 工程量清单及图纸范围室内装饰工程
建设地点 顺通河以东、横林高级中学以南、横林大道以北地块
承包方式 包工包料
.
精选doc
施工工期 120 日历天
质量等级 一次性验收合格，且不影响总包评优

横林全民健身中心建设工程室内装饰工程由江苏武进星辰装饰有限公司负责施工，主要施工内容是室内轻钢龙骨石膏板吊顶，轻质隔墙，地面地砖、木地板，墙柱面干挂石材及墙砖、墙顶面乳胶漆墙纸，局部墙面吸音板等。具体部位为1-8轴二楼游泳馆柱面干挂墙砖，墙面乳胶漆，三楼篮球馆、乒乓球馆墙吸音板、顶面轻钢龙骨吊顶、乳胶漆饰面、地面运动地板；8-14轴一层共享空间，二层淋浴房，二夹层办公室，三层训练馆及地下室电梯门厅、1-3层卫生间等装饰。

第三节 脚手架方案选择

本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：
1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。
2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；
5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合江苏省文明标化工地的有关标准。
6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以

.
精选doc
往的施工经验，决定采用门架脚手架方案：

第四节 脚手架的材质要求
门架
1、门架采用MF917，门架及其配件的规格、性能及质量应符合现行行业标准门式钢管脚手架》（JGJ76）的规定，并应有出厂合格证明书及产品标志。
2、周转使用门架及配件的维修保养或报废，可按门架及配件的质量分A、B、C、D四类，对每类按不同情况作出保养、修理保养、试验后确定类别和报废处理等四种不同处理方法。
A类属于外观检查有轻微变形、损伤和锈蚀，不影响正常使用和安全承载。所以，门架及配件在清除表面粘附砂浆、泥土等污物，除锈后可以使用，重新油漆属于经常性的保养工作。
B类属于外观检查有一定程度变形、损伤、锈蚀，用肉眼或器具测量可见，该类门架及配件将影响正常使用和安全承载，所以应经矫直、平整、更换不见、修复、补焊、防锈、油漆等修理工作后方能继续使用；该类别除锈、油漆指用砂纸、铁刷等将锈除去，重新涂刷油漆。
C类指有片状剥落，锈蚀面积大（达总表面面积的50％以上），有修坑，但无贯穿锈洞等严重锈蚀现象，这类门架及配件不能由外观确定承载力，而应由试验确定其承载力。承载力试验方法按现行国家标准《门式钢管脚手架》（JGJ76）中6.2及表6规定执行。
D类为严重变形、损伤及锈蚀不可修复，或承载力补符合（JGJ76）规定的门架及配件应报废。损伤、裂纹，指主要受力杆件（立杆、很杆等）有裂纹等，非主要部位、零件裂纹损伤严重，修复后仍不能满足正常使用要求者。壁厚小于规定厚度，不满足承载力要求，属于不合格品。弯曲指局部弯曲变形严重的死弯、硬弯，平整后仍有明显伤痕，会造成承载力严重削弱者。锈蚀严重指有贯穿孔洞、大面积片状锈蚀及经试验承载力严重降低者。门架及配件重量类别判定方法按《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000附表A.2.1中规定项目判定。

.
精选doc

第五节 脚手架的搭设流程及要求
门架
门式钢管脚手架搭设的工艺流程为：场地平整→自一端起立门架并随即装交叉支撑（板）→装水平架（或脚手板）装梯子→（需要时，装设作用加强用的大横杆）→照上述步骤，逐层向上安装→装加强整体刚度的剪刀撑→装设顶部栏杆。以下为门架的构造要求：
1、门架
(1)门架步距\跨距，符合现行行业标准《门式钢管脚手架》(JGJ 128-2011)的规定，并与交叉支撑规格配合。
(2)门架立杆高墙面净距不宜大于150mm，大于150mm时，应采取内挑架板或其他高口防护的安全措施。
(3)门架安装应自一端向另一端延伸，并逐层改变搭设方向，不得相对进行。搭完一步架后，应按要求检查并调整其水平度与垂直度。
(4)不配套的门架与配件不得混合使用于同一脚手架。
3、转角处门架连接
在转角处的脚手架内、外两侧应按步设置水平连接杆，将转角处的两门架连成一体。水平连接杆应采用钢管，其规格应与水平加固杆相同。
2、配件
(1)交叉支撑、水平架或脚手板应紧随门架的安装及时设置。
(2)门架的内外两侧均应设置交叉支撑并应与门架立杆上的锁销锁牢。
(3)上、下榀门架的组装必须设置连接棒及锁臂，连接棒直径应小于立杆内径的1～2mm。
(4)在脚手架的操作层上应连续满铺与门架配套的挂扣式脚手板，并扣紧挡板，防止脚手板脱落和松动。
(5)连接门架与配件的锁臂、搭钩必须处于锁住状态。
(6)水平架或脚手板应在同一步内连续设置，脚手板应满铺。
(7)栏板(杆)、挡脚板应设置在脚手架操作层外侧、门架立杆的内侧。
.
精选doc

第六节 脚手架计算书
门架

1--立杆；2--立杆加强杆；3--横杆；4--横杆加强杆
计算门架的几何尺寸图
一、参数信息
1.脚手架参数
脚手架搭设高度为2.0米，门架型号采用MF917，钢材为Q235。
搭设尺寸为：门架的宽度 b = 0.914米，门架的高度 h0 = 1.7米，步距1.7米，跨距 l = 1.8米。
门架 h1 = 1.2米，h2 = 0.120米，b1 = 0.550米。
门架采用 Φ42×2.5 mm钢管，
2.荷载参数
本工程地处江苏省常州市武进区横林镇 ，基本风压为0.20，风荷载高度变化系数μz为1.00，风荷载体型系数μs为1.00；
施工均布荷载为2.500kN/m2，同时施工层数：1层。

.
精选doc
3.地基参数
地基土类型:成品砼地面；地基承载力标准值(kN/m2):800.000；
基础底面扩展面积(m2):0.200；基础降低系数:1.00。

二、脚手架荷载标准值:
作用于脚手架的荷载包括静荷载、活荷载和风荷载。
1.静荷载计算
静荷载标准值包括以下内容：
(1)脚手架自重产生的轴向力(kN/m)
门架的每跨距内，每步架高内的构配件及其重量分别为：
MF917 1榀
交叉支撑 2副 2×0.040=0.080 kN
水平架 1步1设 0.165×1/1=0.165 kN
脚手板 5步1设 0.184×1/5=0.037 kN
连接棒 2个 2×0.006=0.012 kN
锁臂 2副 2×0.009=0.018 kN
合计 0.312 kN
经计算得到，每米高脚手架自重合计NGk1 = 0.160 kN/m。
2.活荷载计算
活荷载为各施工层施工荷载作用于一榀门架产生的轴向力标准值总和。
经计算得到，活荷载标准值 NQ = 5.577 kN；
3 风荷载计算
风荷载标准值应按照以下公式计算

其中 Wo -- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：Wo= 0.200；
.
精选doc
Uz -- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用Uz = 1.000；
Us-- 风荷载体型系数：Us =1.000；
经计算得到，风荷载标准值：
Wk = 0.140 kN/m2。
三、立杆的稳定性计算:
作用于一榀门架的轴向力设计值计算公式(不组合风荷载)

其中 NG -- 每米高脚手架的静荷载标准值，NG = 0.276 kN/m；
　　 NQ -- 脚手架的活荷载标准值，NQ = 5.577 kN；
　　 H -- 脚手架的搭设高度，H = 1.950 m。
经计算得到，N = 8.453 kN。
作用于一榀门架的轴向力设计值计算公式(组合风荷载)

其中 qk -- 风荷载标准值，qk =0.256 kN/m；
经计算得到，N =8.043 kN。

门式钢管脚手架的稳定性按照下列公式计算

其中 N -- 作用于一榀门架的轴向力设计值，取以上两式的较大者，N = 8.453 kN；
　　 Nd -- 一榀门架的稳定承载力设计值(kN)；
一榀门架的稳定承载力设计值以下公式计算

.
精选doc

其中Φ-- 门架立杆的稳定系数,由长细比 kho/i 查表得到，Φ =0.634；
　　 k -- 调整系数，k=1.170；
　　 i -- 门架立杆的换算截面回转半径，i=2.41 cm；
　　 I -- 门架立杆的换算截面惯性矩，I=11.12 cm4；
　　 h0 -- 门架的高度，h0=1.7m；
　　 I0 -- 门架立杆的截面惯性矩，I0=1.42 cm4；
　　 A1 -- 门架立杆的截面面积，A1=1.91 cm2；
　　 h1 -- 门架加强杆的高度，h1=1.54m；
　　 I1 -- 门架加强杆的截面惯性矩，I1=12.19 cm4；
　　 A -- 一榀门架立杆的截面面积，A=3.82 cm2；
　　 f -- 门架钢材的强度设计值，f=205.00 N/mm2。
经计算得到，Nd= 496.485 kN。

第七节 脚手架搭设的劳动力安排
1、为确保工程进度的需要，同时根据本工程的结构特征和脚手架的工程量，确定本工程外脚手架搭设人员需要5～10人，均有上岗作业证书。
2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。
3、脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。
第八节 脚手架的检查与验收
门架
1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。
2、验收时应具备下列文件：
.
精选doc
(1)根据《建筑施工门式钢管脚手架安全技术规范》第5．1．2条要求所形成的施工组织设计文件；
(2)脚手架构配件的出厂合格证或质量分类合格标志；
(3)脚手架工程的施工记录及质量检查记录；
(4)脚手架搭设过程中出现的重要问题及处理记录，
5)脚手架工程的施工验收报告。
3、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，井记人施工验收报告。
(1)基础是否平整坚实、支垫是否符合规定；
(2)垂直度及水平度是否合格。
第九节 脚手架搭设安全技术措施
门架
1、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
2、脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。
3、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。
4、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。
5、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。
6、各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。

第十节 脚手架拆除安全技术措施
门架
1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。
.
精选doc
2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。
3、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
4、拆架时严禁碰撞脚手架附近电源线，以防触电事故。
5、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
6、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清.
7、输送至地面的材料，应及时按类堆放，整理保养。
8、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。
