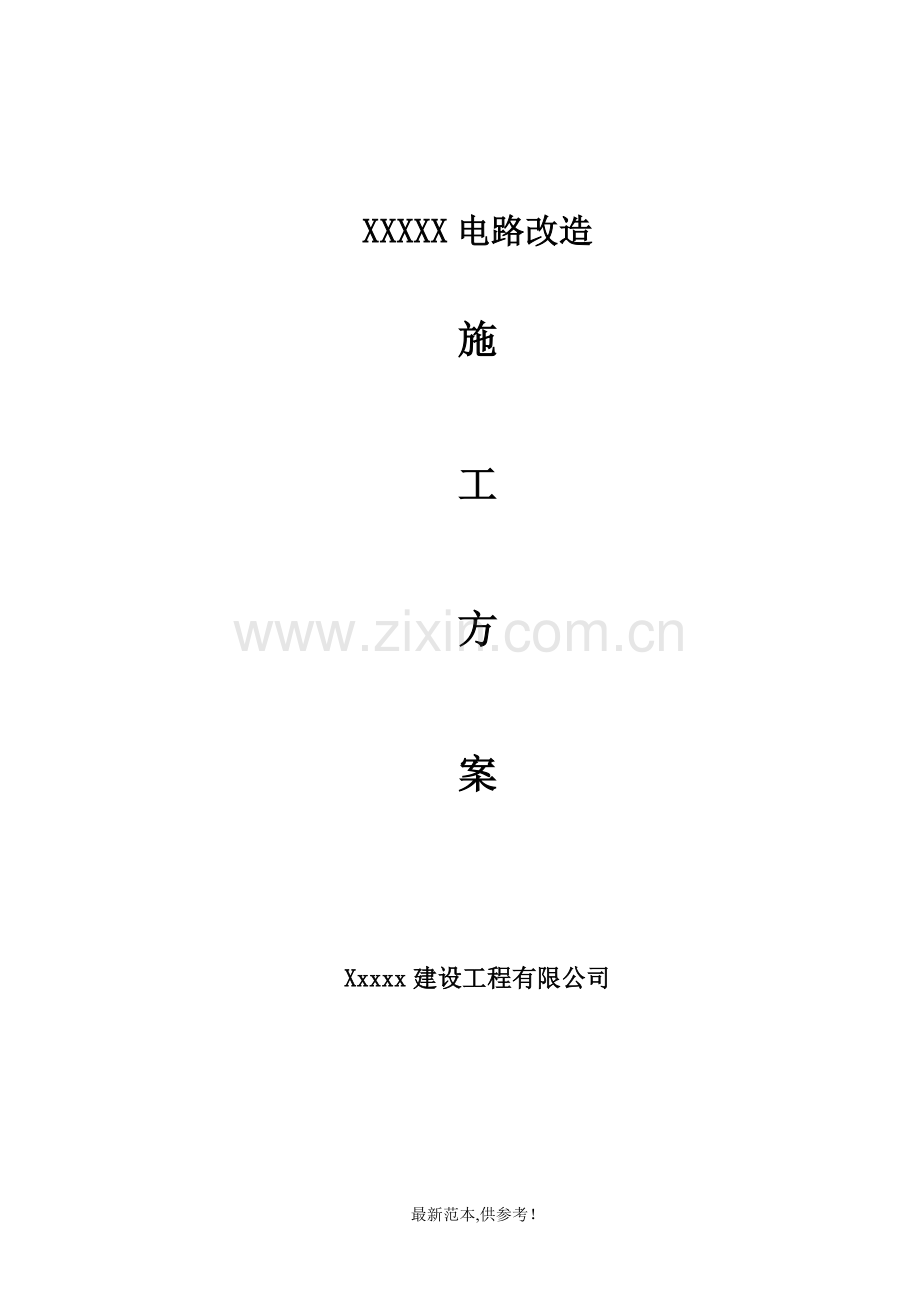

XXXXX电路改造

施

工

方

案

Xxxxx建设工程有限公司

漏电保护器及插座施工方案
1、施工说明
本工程为XXXX插座改造工程，分别在距地1.0m处增加五孔插座和六孔插座，插座为明装；墙面敷设25mm宽线槽，作为穿线通道，电源由原有0.3m高插座引出。
2、施工工艺
室内障碍物清理---拆除原插座面板----敷设线槽及线盒安装---穿线---隐蔽工程验收---插座安装接线及原插座装饰盖板---通电试运行
3、施工工艺要点
（1）、因室办公区域及设备需要接线板摆放过多，存在安全隐患特对此进行改造施工，因此改造前办公设备要适当移动，保证床与墙之间有600mm距离，以便插座改造施工，待插座改造完成后，再将床恢复原位。
（2）、原插座拆除之前要关掉电源，总电源关闭以后要有专人管理或上锁，以免有人合闸发生危险；拆除的插座应放到甲方指定位置，统一处理；做到工完料清，保证现场文明施工。
（3）、线槽敷设及线盒安装：线槽采用25mm宽线槽，线盒为明装方线盒，线槽安装做到横平竖直，安装牢固；线盒保证位置准确，牢固，无松动，插座底标高为1.0m。
（4）、穿线：本工程试用BV2.5㎡铜线，穿线时注意绝缘皮保护，发现绝缘皮破损的及时更换。
（5）、插座安装接线及原插座装饰盖板安装：
①、接线：对于原插座处引出的电源加装电源箱及漏电保护器，保证安全用电，方便员工使用（上班合闸下班拉闸）。
②、插座安装：本工程插座为明装。塑料盒固定后，将相线、中性线、保护地线接各自的位置从插座的线孔中穿出，按接线要求将导线压牢，然后将插座贴于塑料盒上，对中找正，用木螺丝固定，最后再把插座的盖板安装好。
(7)、通电试验：插座安装完毕，且各条支路的绝缘电阻检测合恪后，才允许进行通电试行。通电后应仔细检查和巡视，检查插座是否能正常使用。如果发现问题必须先断电，然后查找原因进行修复。
4、质量标准
（1）、主控项目
①、当交流、直流或不同电压等级的插座安装在同一场合时，应有明显的区别，且必须选择不同结构、不同规格的插座，不能互换；配套的插头应按交流、直流或不同电压等级区别使用。
②、插座接线应符合下列规定：
A单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接，单相三孔插座面对插座的右孔与相线连接，左孔与零钱连接；
B接地(PE)或接零(PEN线)在插座间不应串联连接。
(3)特殊情况下插座安装应符合下列规定:
(3)、允许偏差项目
(1)同一场所插座安装的高度差为5㎜。
(2)面板的垂直允许偏差为0.5㎜。
(3)明装插座的底板和暗装插座的面板并列安装时，插座的高度差允许为O.5mm。
5、成品保护
(1)器具在运输及保管过程中，要防止变形和损坏，以免影响质量。
(2)安装插座时应注意墙面的保护，不得污损。
(3)插座安装完毕后，局部墙面如需修整应防止污染开关面板。
(4)其他工种在施工时，不得碰坏开关插座。
6、安全措施
(1)登高作业应注意安全，应正确佩戴个人防护用品。
(2)人字梯应有防滑链。
(3)严禁两人在同一梯子上作业。
7、施工应注意的质量问题
(1)同一房间插座的安装高度之差超出允许偏差范围时，应及时更正。
(2)插座的面板不平整、与建筑物表面有缝隙时，应调整面板后再拧坚固定螺丝，使其紧贴建筑物表面。
(3)固定面板的螺丝不统一(有一字和十字螺丝)。为了美观，应选用统一的螺丝。
