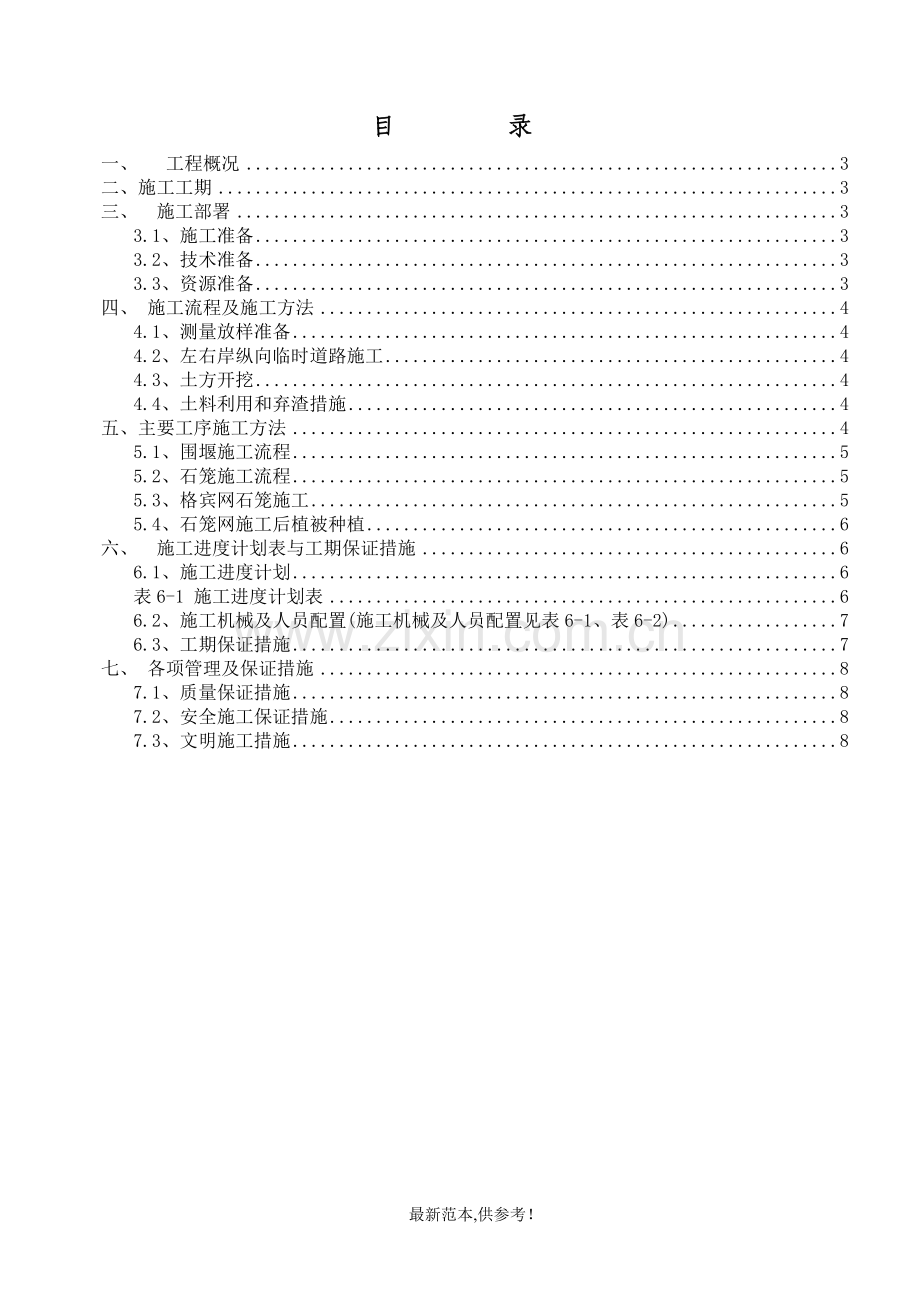

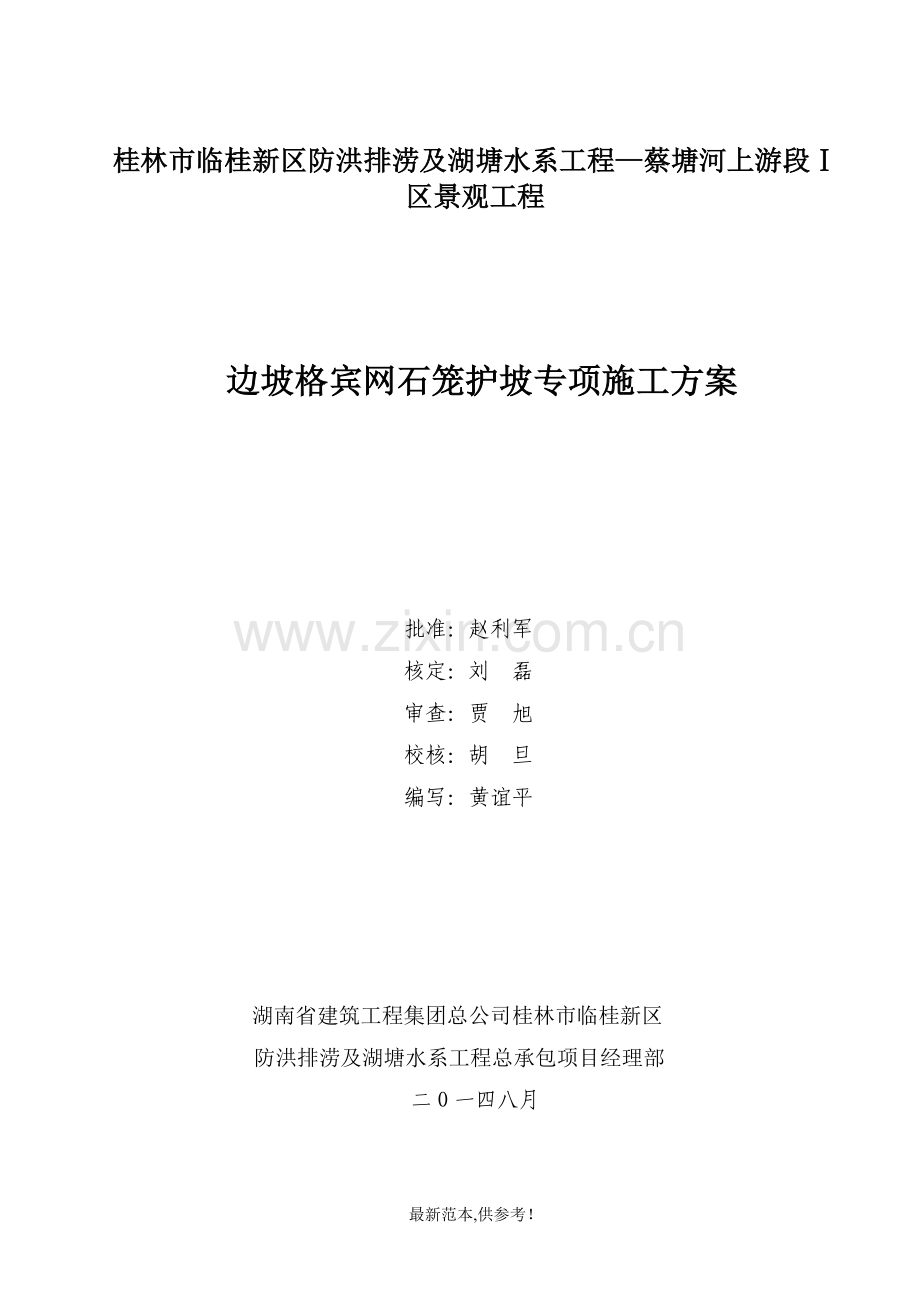

1、桂林市临桂新区防洪排涝及湖塘水系工程蔡塘河上游段区景观工程边坡格宾网石笼护坡专项施工方案批准:赵利军核定:刘 磊审查:贾 旭校核:胡 旦编写:黄谊平湖南省建筑工程集团总公司桂林市临桂新区防洪排涝及湖塘水系工程总承包项目经理部二O一四八月目 录一、工程概况3二、施工工期3三、 施工部署33.1、施工准备33.2、技术准备33.3、资源准备3四、 施工流程及施工方法44.1、测量放样准备44.2、左右岸纵向临时道路施工44.3、土方开挖44.4、土料利用和弃渣措施4五、主要工序施工方法45.1、围堰施工流程55.2、石笼施工流程55.3、格宾网石笼施工55.4、石笼网施工后植被种植6六、 施工进度
2、计划表与工期保证措施66.1、施工进度计划6表6-1 施工进度计划表66.2、施工机械及人员配置(施工机械及人员配置见表6-1、表6-2)76.3、工期保证措施7七、 各项管理及保证措施87.1、质量保证措施87.2、安全施工保证措施87.3、文明施工措施8一、 工程概况桂林市临桂新区防洪排涝及湖塘水系工程主要由湖塘工程、防洪排涝工程、补水引水工程及水岸景观和绿化工程组成。防洪排涝工程主要建设内容包括蔡塘河防洪排涝工程、沙塘河防洪排涝工程、兰塘河防洪排涝工程及大皇山太平河湘桂铁路桥段河道整治工程等单项工程及其附属工程;湖塘水域工程主要建设内容包括中心环形水域、沙塘河水域、蔡塘河水域、兰塘河水域
3、等4个水域工程,水域面积1.64km2,全长21km,设置4个雍水坝工程;补水引水工程主要建设内容包括补水隧洞及管道;水岸景观和绿化工程主要建设内容包括水系周边景观、水岸绿化、水岸岸线处理等。本工程是桂林市临桂新区防洪排涝及湖塘水系工程蔡塘河上游段区景观工程,绿化面积约31000平方米,河道两侧亲水驳岸经会议研究确定变更为石笼网驳岸,全长约0.6公里,本段沿河除局部栈桥、临河边亲水步道及局部叠石外,左右亲水驳岸设置格宾网石笼护坡,本段现有挡土墙砼垫层底位于现有河底水位以下。二、施工工期2014年9月1日-10月15日,共45天。三、 施工部署3.1、施工准备本合同工程石网笼施工道路主要采用河道
4、中修筑的临时道路及配合使用现有交通道路公园北路,场地清理包括植被清理、表土清挖及施工用地需要清理的全部区域的地表。植被清理:沿河两侧已完成种植的乔木及灌木因边坡更改,按需要的工作面进行移植,采用挖机将开挖线内的杂物,草根(树根)垃圾和废渣等全部清除,运至指定区域进行堆放或掩埋。表土的清挖、堆放:按设计图纸要求的边坡表土开挖深度进行开挖,并将开挖的有机土壤运到指定区堆放,防止土壤被冲刷或流失。3.2、技术准备1、根据施工图、地质报告、合同,在开工前完成格宾网石笼方案的编制工作。2、技术负责人组织技术人员、施工人员进行石网笼方案交底和技术交底,进行质量、安全和文明施工教育。3.3、资源准备1、组织
5、专业的劳务施工班组,安排足够的劳动力。2、按施工进度要求及时采购所需有关材料。3、落实并组织机械设备进场。四、 施工流程及施工方法4.1、测量放样准备以业主提供的高程和平面控制网为基础,测设高程和平面施工控制网,并报监理单位审核批准:以施工控制网、设计图纸为依据,进行现场放样。在施工过程中,根据进度情况及时进行设计规格放样以准确控制开挖尺寸。4.2、左右岸纵向临时道路施工按照施工现场情况,本段河道由于已完成了苗木种植施工,用于施工的临时道路无法从两侧岸上进行布置,按现场实际情况,我部拟沿需要设置石网笼的驳岸段修筑临时道路,临时道路采用片石修筑厚度0.8-1.0m,面层铺20cm碎石,路宽5.0
6、-6.0米,高度以超出河道现有水面30cm为宜,临时道路在石网笼施工全部完成拆除并外运至临桂乡盘家岭与乌塘里之间的低洼空地堆置,实际发生工作量以业主监理、施工三方现场签证为准。4.3、土方开挖本次石网笼土方开挖前,先对河岸边坡3.0米范围内的已种植苗木进行移植,清理至原水利已施工的挡土墙基础面,沿基础内边线开挖土方宽度为1.0-1.5米,土方堆置在岸坡上。土方工程施工量,由现场施工员通知监理、业主现场查看,对小范围内土方转运以现场签证形式计量,河道两侧苗木种植前已按设计要求的高程回填了种植土,由于无挡土墙防护,经多次雨水冲刷,现状沿河道两侧水土流失造成大范围缺土,同时因施工石网笼挡土墙后岸坡高
7、程增加土方回填量增加,需在石网笼挡土墙完成后,种植土拟从临桂县四塘乡盘家岭取土,使用1.0m3反铲挖掘机挖种植土10T汽车运10.1km至工地,人工二次挑运至河道两侧回填,其土方量按监理、业主认可的计量形式进行计量。开挖过程中,技术人员必须对施工现场管理员及作业队负责人详细交底工程桩位置、放坡位置及坡度、开挖深度等。施工过程中严格控制开挖边线,避免可能出现的超欠挖等质量问题。4.4、土料利用和弃渣措施土方开挖时,挖出的土料往河道两侧2m以外堆放(材料及机械设备不能在离河道2m内堆放或停放)或者外运至业主指定弃渣场,待以后回填供用,在回填后多余的土料将运至指定点分类堆放。可利用渣料应采取可靠的保
8、护措施,避免受污染和侵蚀。 五、主要工序施工方法根据施工方案,结合现场河水的实际情况,基础及部分挡土墙石笼施工均在常水位下进行,无法保证施工的质量和安全,局部必须采用编织袋装土垒纵向围堰,将河床河水截留到河床的一侧,另一侧进行河底砼垫层和挡土墙石笼施工,并配备足够的抽水机抽水以降低施工区域的水位,才能保证施工的顺利进行。5.1、围堰施工流程用编织袋装粘土垒堰堤外迎水面铺筑粘质土再铺一层编织袋两编织袋之间缝隙填粘土。5.2、石笼施工流程边坡苗木移植石笼位开挖土方清理基底垫层石网笼垫层施工石网笼施工回填土及夯实边坡缝隙填碎石及填粘土种植边坡植物种植河岸边水生植物。5.3、格宾网石笼施工(1)、主要
9、材料验收石料现场验收。毛石材质应坚实,无风化剥落层或裂纹。石料密度应大于25KN/m3,抗压强度应大于60MPa。石料外形规格,其长度应大于30cm,最小边厚度应大于20cm。毛石应呈块状,最小重量不应小于25kg。规格小于要求的毛石,可以用于塞缝,但其用量不得超过该处砌体重量的10%,用于填充的小块石材粒径应大于网眼,填充的石料(块石)应具有耐久性,85%(质量比)以上的粒径应大于120mm,且不得超过200mm, 保证超填石料规格为25-30mm。石笼网现场验收。石笼网采用重镀锌钢丝网片0.5x1x1(底层箱1x1x1)、绑扎料(3.0mm)符合抗拉强度(不低于380Mpa)、防腐性能(不
10、低于10年)设计要求。网眼尺寸为80*100,且连接锚固可靠。确保装料后满足河水冲击。(2)、工艺流程:基础开挖测量高程及堤轴线铺设碎石垫层摆放网笼装填块石封笼盖(3)、铺网砌石锚固所有石笼采用台阶式堆码,上下层之间堆码按边坡坡度并绑扎牢固。底层料石每块重量不小于25Kg。网内石间缝隙最小,外露面平整。装满后用绑线锁死。摆放以上各层石笼,将其与下层同层笼用绑线锚固。(设置层数以实际断面需要为准。)靠经外露一侧和顶面的石头应手工摆砌,且粒径不得小于150mm,以获得美观的表面。底堆码石笼时应保证石笼表面平齐,土方开挖后可设10cm厚碎石过滤层即垫层。边坡内侧在砌筑好的石笼上(石笼要高出设计流水面
11、标高)铺填1025cm的腐殖土,以便植被生长。(4)、安装一般要求平整:同一层面应大致砌筑平整,相邻石笼高差不应大于35cm。顶面填充石料宜适当高出网箱,且必须密实、空隙处宜以小碎石填塞;同时均匀地向同层的各箱格内投料,严禁将单格网箱一次性投满,一般一米高网箱分四层投料为宜。稳定:石块安装必须自身稳定,大面朝下,适当摇动或敲击,使其平稳。填充材料容重应不小于1.70吨/立方米。裸露的填充石料,表面应以人工或机械砌垒整平,石料间应相互搭接。每施工完一层石笼后,背面挂好土工布,同时跟着回填并夯实,确保石笼的稳定性,夯实要达到设计要求。在施工完一层石笼后,现场先进行检查合格后才可进行第二道工序施工。
12、连接:上下左右绑扎锚固连接可靠。尤其要连接自然,中间加2根8字形的拉结绑丝。错缝:同一砌筑层内,相邻石笼应错缝砌筑,不得存在顺向通缝。上下相邻石笼也应错缝搭接,避免竖向通缝。在进行第二层网箱施工时,要按照设计图纸的坡度进行叠级摆放,上层网箱和下层网箱要错开叠砌,按设计要求进行上层网箱与下层网盖的联结绑扎,并固定好网箱与下层箱体位置,才可进行投放填充石料。网箱封盖施工:封盖必须在顶部石料砌垒平整的基础上进行;必须先使用封盖夹固定每端相邻结点后,再加以绑扎;封盖与网箱边框相交线,应每相隔25cm绑扎一道。5.4、石笼网施工后植被种植 待石笼网墙连接成一个整体,形成石笼挡墙;最后在石笼挡墙内侧及表层
13、种植池内铺碎石层后填入植物生长基质,并且种上相应的水生植物,植物种类可按设计要求或按实际情况进行适当调整。六、 施工进度计划表与工期保证措施6.1、施工进度计划表6-1 施工进度计划表项目名称施工历时(天)施工时段备注河道内临时道路修筑52014.9.12014.9.5 左岸CS0+460-580段石网笼施工52014.9.32014.9.8右岸CS0+260-480段石网笼施工122014.9.92014.9.20左岸CS0+120-260段石网笼施工152014.9.212014.10.5右岸CS0+060-080段及小岛周边石网笼施工102014.10.62014.10.156.2、施工
14、机械及人员配置(施工机械及人员配置见表6-1、表6-2)表6-2土方开挖人员配置表工种单位数量备注技术管理人员人3技工人5普工人18机械操作手人4合计人30表6-3开挖机械配置表机械名称型号数量备注挖掘机卡特4自卸汽车10t12液压岩石破碎机卡特2合计台186.3、工期保证措施为确保按期顺利完工,应采取如下工期保证措施:1、配备组织协调能力强、技术好、业务精、能吃苦、作风过硬的项目领导班子。组织一支技术好、吃苦耐劳、作风过硬的工人队伍,决心按计划工期完成该项工程施工。2、施工方案是组织施工的指导性技术文件,对于确保工程质量和工期至关重要。因此,在施工准备阶段,必须按施工承包合同、施工图纸要求,
15、编制科学合理、切实可行的施工方案,并认真付诸实施。3、抓紧做好施工准备。做好施工准备,是确保按时开工和连续施工的前提条件,做好组织准备、技术准备、物资准备和现场准备,以便早日开工、连续施工。4、配备状况好、足够数量的施工机械,加强维修保养,提高设备完好率,确保满足施工需要。5、加强工程质量和安全管理,杜绝工程返工,确保安全生产,做到一次交验成功。七、 各项管理及保证措施7.1、质量保证措施1、施工的全过程都要实行质量员跟踪管理,逐道工序都要把住质量关,前道工序质量达不到质量要求,后道工序不准施工。2、施工时石笼应正确选定降水、排水措施,做好挖、填平衡计算,并合理进行施工调配。3、施工过程中,应
16、派人复核石笼面标高。7.2、安全施工保证措施1、建立健全安全生产保证体系,建立安全管理岗位责任制。项目部和班组都有专职或兼职的安全员负责安全工作。 2、加强安全教育。在工程开工前对员工、工人进场前进行安全教育。每天上班前,由班组召开班前安全会,开展安全活动。3、严格用电管理,施工用电要做到三级保护和一机一闸一保护。现场架线要标准化。电工要严格遵守电工安全技术操作规程。要持证上岗,无证人员严禁从事电工工作。4、按规定完善设备的安全防护设施。 5、进入现场要带安全帽,挖掘机旋转半径范围内严禁站人。6、严禁酒后上岗。工作时严禁耍闹,不得赤脚和穿拖鞋上班。7、开挖期间要保证具有足够的照明。 8、由项目
17、负责人选派1名专职安全员,开展经常性的安全检查和监督,发现问题及时处理。9、材料及机械设备不能在离河道2m内堆放。10、施工中发现裂痕、滑动、流土等现象,应停止作业,撤出现场作业人员。11、本段施工期为汛期,降水及上游来水较多,故施工过程中出现大量降雨时为保证机械人员安全,可暂停施工,机械禁止停放于河道岸边基础不稳的部位及河道内。7.3、文明施工措施1、所有土方石方运输车辆进入现场后禁止鸣笛,以减小噪声。2、所有施工人员应保持现场卫生,生产及生活垃圾均装入运土车中带走,不得随处抛撒,保持现场环境清洁。3、为保持环境卫生,避免运土车发生遗洒,在现场搭设拍土架,指派专人负责将运土车上的土拍实并盖好帆布,避免路上遗洒。4、在大门出口处设置洗车槽,每辆车必须冲洗。5、每天收车后项目经理部指派专人清扫马路,以达到环卫要求。6、现场内施工人员禁止抽烟、随地大小便。7、施工机械要经常清洗,保证外表干净。8、认真搞好场貌、机貌和衣貌,实行文明施工。石笼网样板图施工现状图片类似工程的施工过程【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注,我们将会做得更好】最新范本,供参考!
