脚手架示意图.doc

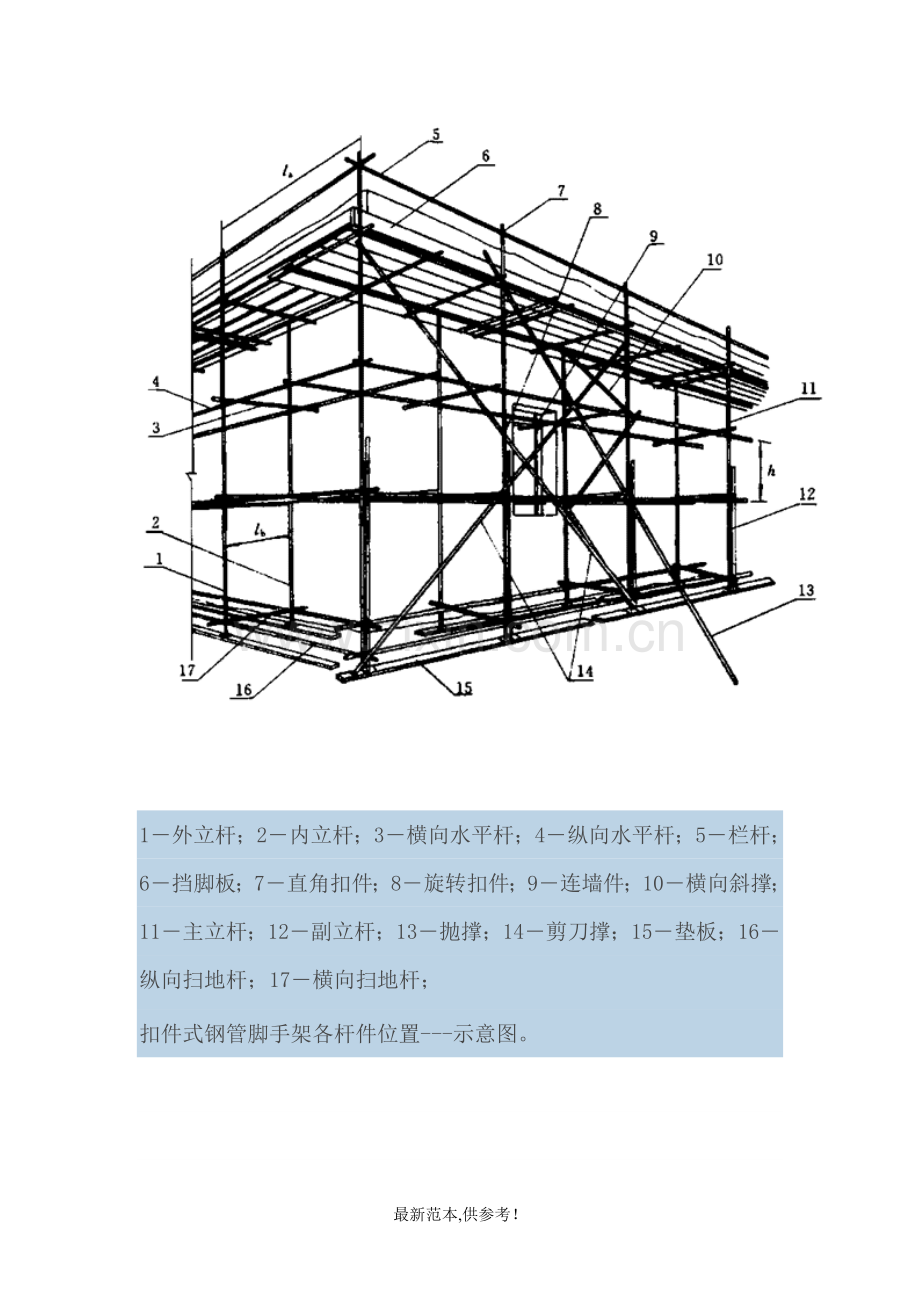

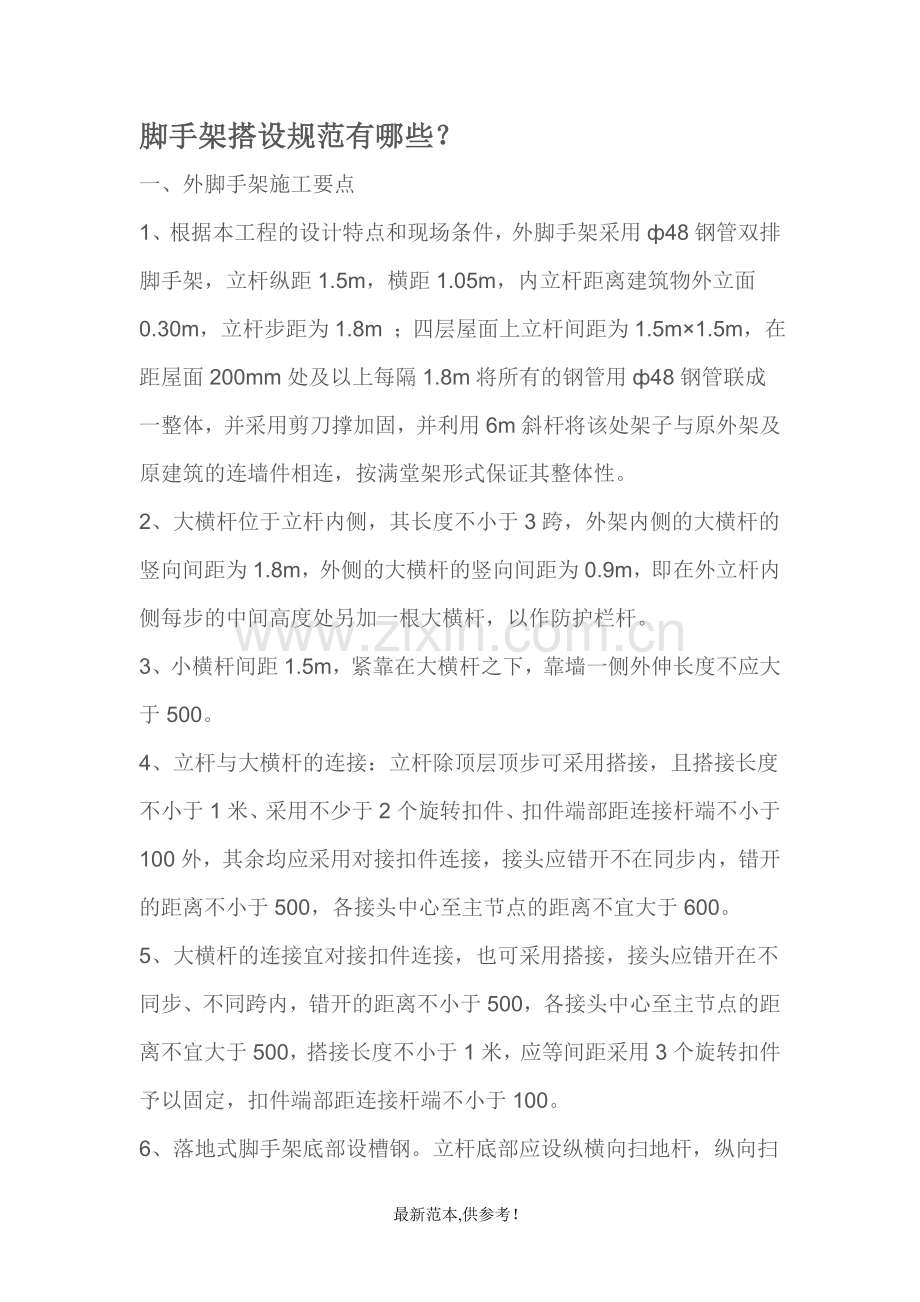

1外立杆；2内立杆；3横向水平杆；4纵向水平杆；5栏杆；6挡脚板；7直角扣件；8旋转扣件；9连墙件；10横向斜撑；11主立杆；12副立杆；13抛撑；14剪刀撑；15垫板；16纵向扫地杆；17横向扫地杆；扣件式钢管脚手架各杆件位置-示意图。脚手架搭设规范有哪些？一、外脚手架施工要点1、根据本工程的设计特点和现场条件，外脚手架采用48钢管双排脚手架，立杆纵距1.5m，横距1.05m，内立杆距离建筑物外立面0.30m，立杆步距为1.8m ；四层屋面上立杆间距为1.5m1.5m，在距屋面200mm处及以上每隔1.8m将所有的钢管用48钢管联成一整体，并采用剪刀撑加固，并利用6m斜杆将该处架子与原外架及原建筑的连墙件相连，按满堂架形式保证其整体性。2、大横杆位于立杆内侧，其长度不小于3跨，外架内侧的大横杆的竖向间距为1.8m，外侧的大横杆的竖向间距为0.9m，即在外立杆内侧每步的中间高度处另加一根大横杆，以作防护栏杆。3、小横杆间距1.5m，紧靠在大横杆之下，靠墙一侧外伸长度不应大于500。4、立杆与大横杆的连接：立杆除顶层顶步可采用搭接，且搭接长度不小于1米、采用不少于2个旋转扣件、扣件端部距连接杆端不小于100外，其余均应采用对接扣件连接，接头应错开不在同步内，错开的距离不小于500，各接头中心至主节点的距离不宜大于600。5、大横杆的连接宜对接扣件连接，也可采用搭接，接头应错开在不同步、不同跨内，错开的距离不小于500，各接头中心至主节点的距离不宜大于500，搭接长度不小于1米，应等间距采用3个旋转扣件予以固定，扣件端部距连接杆端不小于100。6、落地式脚手架底部设槽钢。立杆底部应设纵横向扫地杆，纵向扫地杆离地不大于200，纵向扫地杆紧贴在横向扫地杆之下。7、剪刀撑设置：纵向剪刀撑应在外立面连续设置，每道剪刀撑宽度不小于4跨、不大于6跨，且与地面成4560角，每个交叉点均应用旋转扣件将剪刀撑斜杆与立杆或小横杆伸出端固定，接头中心至主节点的距离不宜大于150，剪刀撑斜杆的接长宜采用搭接连接，接头要求与立杆搭接接头要求相同，转角处和中间每6跨设一道横向剪刀撑，由底至顶在同一件间呈“之”字型连续布置，斜杆采用不少于2个旋转扣件固定在与之相交的小横杆的伸出端，各接头中心至主节点的距离不宜大于150。8、连墙点设置：从底层第一步大横杆处开始，脚手架的每步架均与原外架相连，并在原外架二步三跨设置建筑拉接点处进行直接连接。9、此外脚手架为附属满堂架，严禁承载施工荷载。二、外脚手架施工安全技术要求1、所用脚手架钢管与扣件由外租借，应出厂合格证和质检报告，并经过严格筛选，确保材料上满足质量要求。凡是有严重锈蚀、严重弯曲、变形、裂缝、钢管薄壁、扣件螺纹（螺丝）已损坏等外观缺陷的，均不得采用。严禁将外径48的与其它不同直径的钢管混用。2、安全防护：在工作面及每隔二步架满铺钢筋网片一层作为隔离层，不得留有掉杂物的空档。隔离层上在2根大横杆之间增设一根大横杆，架外侧围护采用密目安全网完全封闭。3、各杆的间距、接头位置、垂直度、水平偏差等均应符合规范要求。搭设时有适时校正立杆的垂直度与横杆的水平，立杆的垂直偏差应不大于1/400，且全高偏斜不大于100mm，同一排横杆的水平偏差应不大于1/3000，且不大于50mm，立杆与大小横杆的接头要注意错开1.5米以上，且接头不得在同一步架内。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】最新范本,供参考！
