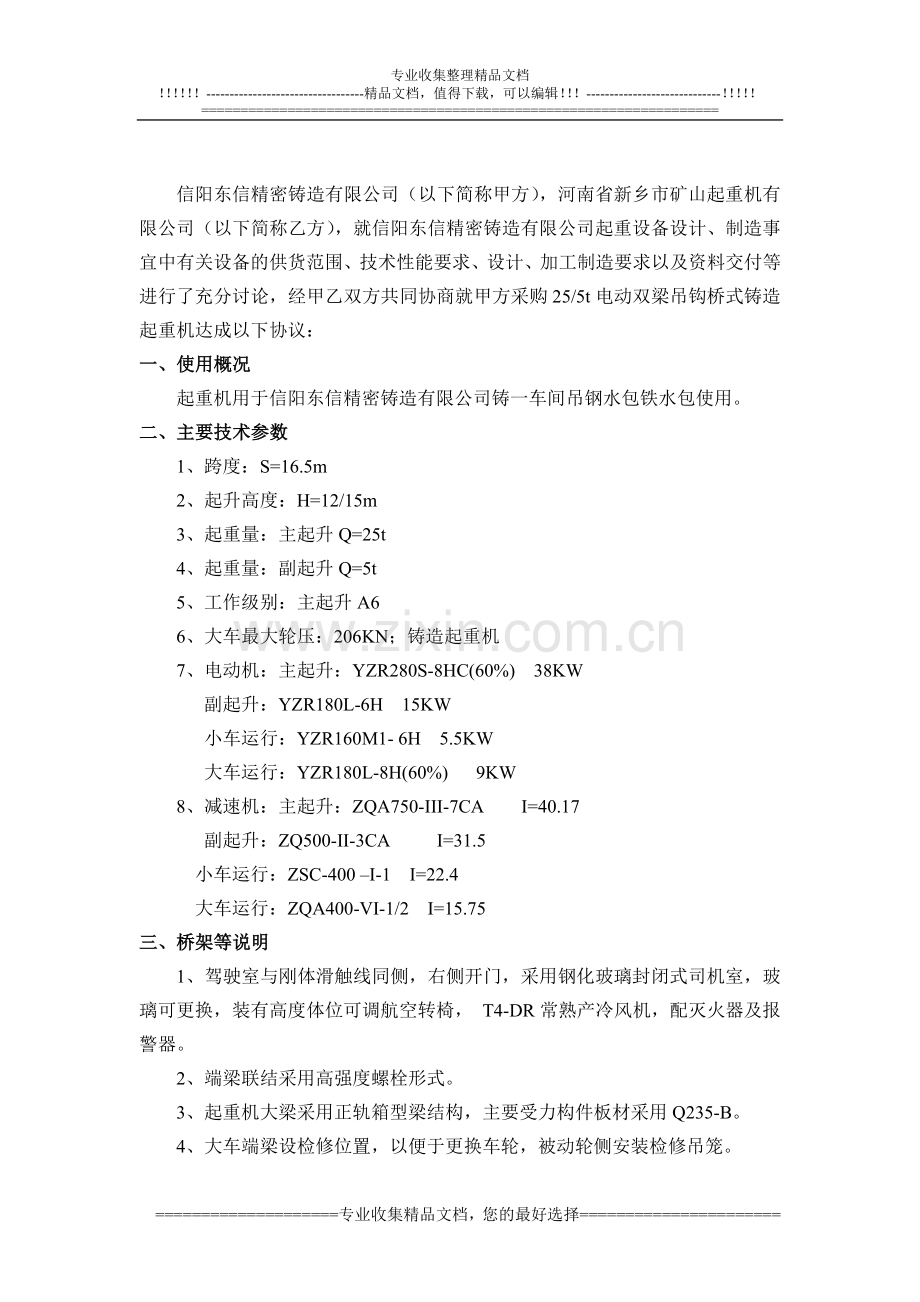

专业收集整理精品文档！-精品文档，值得下载，可以编辑！-！=附件： QDY25/5t电动双梁吊钩式铸造起重机 设备采购合同技术协议甲方：信阳东信精密铸造有限公司 乙方：河南省新乡市矿山起重机有限公司信阳东信精密铸造有限公司（以下简称甲方），河南省新乡市矿山起重机有限公司（以下简称乙方），就信阳东信精密铸造有限公司起重设备设计、制造事宜中有关设备的供货范围、技术性能要求、设计、加工制造要求以及资料交付等进行了充分讨论，经甲乙双方共同协商就甲方采购25/5t电动双梁吊钩桥式铸造起重机达成以下协议：一、使用概况起重机用于信阳东信精密铸造有限公司铸一车间吊钢水包铁水包使用。二、主要技术参数1、跨度：S=16.5m2、起升高度：H=12/15m3、起重量：主起升Q=25t 4、起重量：副起升Q=5t 5、工作级别：主起升A6 6、大车最大轮压：206KN；铸造起重机7、电动机：主起升：YZR280S-8HC(60%) 38KW副起升：YZR180L-6H 15KW小车运行：YZR160M1- 6H 5.5KW 大车运行：YZR180L-8H(60%) 9KW8、减速机：主起升：ZQA750-III-7CA I=40.17副起升：ZQ500-II-3CA I=31.5小车运行：ZSC-400 I-1 I=22.4大车运行：ZQA400-VI-1/2 I=15.75三、桥架等说明1、驾驶室与刚体滑触线同侧，右侧开门，采用钢化玻璃封闭式司机室，玻璃可更换，装有高度体位可调航空转椅， T4-DR常熟产冷风机，配灭火器及报警器。2、端梁联结采用高强度螺栓形式。3、起重机大梁采用正轨箱型梁结构，主要受力构件板材采用Q235-B。 4、大车端梁设检修位置，以便于更换车轮，被动轮侧安装检修吊笼。5、小车采用悬挂电缆供电，电缆滑轨采用工字钢形式.内挂耐烘烤电缆。7、操作室布置形式为：控制器由二台联动控制QTB-112/F9305均为左箱大/小车联动台，其中大车带换相触头。8、制动器采用焦作长江的YWZ9系列制动器，带手动松闸装置，主副钩为双制动，推动器采用优质合金材料。9、电动机采用无锡宏达电机厂产品。10、电缆选用起重机专用耐烘烤电缆电线。11、主、副钩传动系统及大车传动系统采用十字万向轴形式，且大小车均采用刚体缓冲器。12.大梁底部进行隔热处理，电机防护等级IP54，绝缘等级H级。13.采用封闭吊钩。14.加装大屏幕数显电子秤,精度1KG.15.桥架斜梯栏杆等安全设施安全可靠，严格按起重机相关标准执行。四、其它说明1、其它按照国家标准及甲方招标文件和要求设计制造。2、减速机泰星，泰隆减速机。3、面漆颜色采用桔红色。4、本协议中未提及的项目均按冶金铸造起重机相关标准执行5. 提供铸造起重机合格证，行车外购备件要带制造厂说明书及合格证。6.起重机总图，部件安装及易损件零件尺寸图，电气原理图，电气排线安装图（两套）并附相对应电子版。7.基础设计资料（轮压、轮距、行车总装配图等）。五、设备主要技术性能描述起重机共计1台，具体数据如下：1、QDY25/5t-16.5m H=12/15m A6 电动双梁吊钩桥式铸造起重机起重机械设备订货技术条件表1工程项目名称信阳东信精密铸造有限公司起重设备2起重机名称QDY25/5t吊钩桥式起重机12司机室入口右侧开3跨度LK=16.5m13大车最大宽度6472mm4起升高度主：12m 副：15m14大车轮距600mm5主钩提升速度7.3m/min15大车轮压不超过206kN6副钩提升速度15.4m/min16滑出线形式刚体滑线7大车运行速度86m/min17电源电压AC380V 50Hz8小车运行速度45.2m/min18涂漆颜色橘红9工作制度A619吊运物品钢水包、铁水包10大车轨道型号43kg/m20总重量28861kg11环境温度-10+60，大梁底部隔热，21其他要求电缆采用耐高温电缆，起重机配置型号和规格数量起重电机(H级绝缘)主起升YZR280S-8HC(60%)38KW1副起升YZR180L-6H 15KW1大车行走YZR180L-8H(60%) 9KW2小车行走YZR160M1- 6H 5.5KW1减速器主起升ZQA750-III-7CA I=40.171副起升ZQ500-II-3CA I=31.51大车行走ZQA400-VI-1/2 I=15.752小车行走ZSC-400 I-1 I=22.41制动器主起升YWZ9-300/E502副起升YWZ9-300/E302大车行走YWZ9-200/232小车行走YWZ9-200/2312、机构部分 (1)起升机构起升机构是由电动机、制动器、联轴器、传动轴、减速机、卷筒组、钢丝绳、吊钩组、定滑轮等组成。电动机采用YZR系列冶金及起重机专用三相异步电机，额定电压AC380V，50HZ，绝缘等级F级，防护等级IP44（冶金起重机电动机绝缘等级H级，防护等级IP54）。电机工作制为S3。大车行走传动系统全部为十字万向节联接，采用联动台操作。减速机齿轮和齿轮轴采用合金钢制造，齿轮精度，接触点符合GBl0095的规定。钢丝绳偏角小于3.5度，两端设有大于两圈的安全圈，采用压板与螺栓固定可靠。钢丝绳采用起重机械用钢丝绳，符合最新国家标准GB8918-2006，A7工作制吊车的钢丝绳安全系数为7.1，A6工作制吊车的钢丝绳安全系数为5.6，A5工作制吊车的钢丝绳安全系数为4.5。吊钩材质为DG20，关于吊钩的要求符合GBl051，GB699-65。起升机构的制动轮，材质不低于GB699中规定的45钢，经热处理后表面硬度为4555HRC，深2mm处为HRC40。(2)小车运行机构小车运行机构是由电动机、减速机、制动器、联轴器、主动车轮组和被动车轮组等部件组成。运行机构采用集中驱动形式。车轮采用单轮缘或双轮沿结构，车轮加工成形后的踏面硬度为HB320-380，车轮轴承采用滚动轴承。减速机采用ZSC型标准减速机。(3)起重机运行机构起重机运行机构是由主动车轮组和被动车轮组、电动机、减速器、联轴器、制动器等部件组成。车轮加工后轮圈经淬火、回火，车轮采用双轮缘结构，踏面及轮缘工作面的硬度为HB320-380。在径向(法向)深度约20mm处硬度不小于HB280。车轮加工后踏面不允许有裂纹和其它缺陷，在踏面上不允许焊补。车轮轴承采用滚动轴承。缓冲器采用聚胺酯缓冲器。（4） 润滑系统使用电动集中润滑系统。3、结构部分(1)钢板的预处理：所有的进厂钢材均需有质保：小验收合格后进入预处理午间。桥架、小车架所用的钢材需经平憨、保养底漆等项预处理工序。(2)小车架是支撑起升机构和小车运行机构的重要构件：是由钢板组合的工字梁和箱形梁焊接成型的，梁的盖板和腹板的材质为Q235-B。 (3)桥架是由主梁、端梁、台车、走台、栏杆、导电支架、操纵室及斜梯等构件组成。主梁采用箱形梁结构，盖板材料，腹板材料为Q235-B。走台是由焊接在主梁、端梁上的支撑型钢和铺在支撑型钢上的走台板组成的，走台板采用花纹板，走台上的通道不小于500mm，走台上方的净空高度不小于1800mm。司机室应能方便清洗、更换，方便关闭，安全可靠，视野清楚无挡碍。司机室为密封司机室，内设座椅。4、电气部分（一）供电：1、起重机供电电源为三相交流AC380V，50HZ。 2、照明与控制部分应设置隔离变压器。3、大车供电滑触线采用角钢滑线。4、冶金起重机电缆采用耐高温电缆。（二）配电保护：起重机配电主网路由总电源自动空气开关、总接触器、总过流继电路等保护元件组成。1、短路保护：总电源回路设置自动空气开关，作为起重机的短路保护，控制回路设置熔断器或小容量自动空气开关作为短路保护。 2、电流保护：起重机各机构电动机均设有单独的过流继电器。配电保护屏(箱)中设有总过流继电器，作为起重机的过流保护，过流继电器动作时，总接触器断开。3、失压保护：在配电保护箱中，主接触器作为失压保护装置；在各机构控制箱中，设置零压继电器作为失压保护装置，当供电电源中断时，能够自动断开回路电源。4、零位保护：当起重机开始运行运转前和失压后恢复供电时，回零位后，各机构的电动机才能启动工作。5、上升限位保护：必须先将所有控制器的手柄置于零起升机构设有上升限位开关，保证吊钩到极限位置时，能够自动切断上升回路电源。6、行程限位保护：起重机的大、小车运行机构，在两端设有行程限位开关，作为行程限位保护。7、紧急断电保护：起重机的控制回路中有紧急开关，当遇有事故状态时，可随时切断控制问路电源，进而使主回路断电，确保起重机的安全运行。8、栏杆门安全开关的设置：进入起重机端梁栏杆门、司机室门及斜梯门上均设有安全开关，当其中任意一个门打开时即可切断起重机总电源，使吊车各机构停工作，避免人身事故发生。9、司机操作采用凸轮控制器或联动台控制，起重机端子采用普通端子，端子箱加大。10、小车换向采用接触器换向，切阻采用凸轮或接触器切阻。（三）照明信号：1、照明及信号部分设有专用隔离变压器，AC380V/220V，36V为其中220V为起重机照明电源，36V低压检修电源。2、桥下照明灯采用150W防震行车灯。3.司机室采用20W吸顶灯。4.司机室设置AC220V、AC36V电源插座，备接空调用。5.司机室设有总电源和控制电源信号指示灯，一般安装于联动台上，便于司机识别。（四） 起重机的接地起重机所有电气设备的金属外壳、管槽、电缆金属外皮及变压器的低压侧均通过金属结构可靠的接地，其任何一点的接地电阻不大于4 。（五）主要配套电控元件选择1、各控制箱内的电气元件采用天水长城、正泰、人民电气产品。 2、所有电阻器应具有应耐震动，无电感，无接触电阻，具有功率大，总体积小，阻值稳定等特点。（六）安全保护1、所有导线均敷在线管或线槽内。2、司机室照明控制箱、电铃、按钮和信号显示装置、端子箱等。其他各控制屏和电阻箱，布置在司机室侧的走台上。（七）每台行车均配置常熟特冷T4冷风机。5、其它要求（1）吊车吊运货物过程中，其运行行应安全、平稳、可靠。（2）设备必须在河南省新乡市矿山起重机有限公司造制。六、配套厂家序号设备名称生产厂家1减速器江苏泰隆、江苏泰兴2电动机江苏宏达、无锡新大力3制动器焦作市制动器厂4轴承哈、瓦、洛5钢丝绳中威、南通6柜内主要交流接触器、继电器、空气开关、中国正泰电器有限公司7电线电缆郑州电缆、安阳电缆七、应提供的资料内容及交付时间1.技术资料的交付1) 在合同签订1周之内，乙方保证向甲方提供以下正式的设计资料：起重机总重、小车重量吊钩极限尺寸大车宽度、轨道型号大车、小车速度主钩升降速度大车轨面距起重机最高点的距离起重机主梁最下缘至轨面距离缓冲器端头距第一个车轮中心线的距离电动机型号、数量及功率2) 在合同签订1个月内，乙方保证向甲方提供审图图纸及资料供甲方审查，经甲方签字后乙方方能进行生产。3) 甲方资料：大车滑线为刚体滑触线。集电器形式尺寸在合同生效前提供。（1）工厂设计所需吊车资料内容在合同生效后提供：吊车几何尺寸(包括：吊车宽度、吊车轨面以上最大高度、司机室高度、宽度及定位尺寸、吊钩左右及上极限尺寸、滑线间距及定位尺寸、大车轮距、单侧轮数、端部至轨道中心线距离、缓冲器高度、大小钩尺寸以及司机室开门方向、轨道型号等见上表)：八、产品设计、制造、检验验收标准序号标准编号标准名称备注1GB3811-2008起重机设计规范2GB6067-85起重机械安全规定3GB10183-88桥式和门式起重机制造及轨道安装公差4GB12602-90起重机械超载保护装置安全技术规范5GB5905-86起重机试验规范和程序6GB5972-86起重机械用钢丝绳检验和报废实用规范7GB7592-87通用桥式起重机限界尺寸8GB8923-88涂装前钢材表面锈钢等级和除锈等级9GB9286-88色漆和油漆膜的划格试验10GB1497-91起重机成套电阻器11JB/DQ4658-91起重机控制台12JB/DQ6146-86起重机控制台13JB/DQ2007-90起重机电气制图14Q/DQ109-92起重机电气设备设计条件15JBZ299-78矿山、工程起重机械产品涂漆颜色和安全标志16GB/T14405-93通用桥式起重机技术条件17GB5972-86起重机械用钢丝绳检验和报废实用规范18GB10051.1起重吊钩起重机的设计、制造、验收、安装必须遵循以上所列的标准。九、质量保证承诺新乡市矿山起重机有限公司对本次招标活动提供的起重设备的产品质量作如下承诺：1)、设备的设计和制造保证符合现执行的国家标准全部指标，进行设计和制造。2)、设计和制造的全过程，确保在IS09001质量体系标准的控制内进行。3)、制造所需的原材料和外购配套件，确保为国家名优产品。4)、制造过程中的全部检验记录，完整无误，可供买方随时抽检。5)、双梁在静载试验时，其下挠度应在标准范围内。其它机械性能按起重机机械标准验收。6)、主钩和付钩表面无明显缺陷、蜂窝及散裂纹。十、售后服务承诺新乡市矿山起重机有限公司对本次招标活动提供的起重设备的产品售后服务，作如下承诺：1) 完成合同规定的产品技术规范条件中明确的产品责任，满足用户的需求。2) 新乡市矿山起重机有限公司长期优惠提供设备易损件。3) 产品投入运行后，不论是否在质保期，设备如发生质量问题，可按照用户通知48小时内派人到达现场。处理问题的原则：先处理问题，后分析原因和责任。4) 在设备进行安装调试期间，乙方派现场工作经验丰富的工程技术人员亲临现场指导安装调试，保证产品在使用单位正常顺利的运行。5) 免费培训使用单位的起重机操作人员和维修人员，并于维修人员建立联系，在维修方面做长期的技术支持。6) 产品到达施工现场后，乙方派专人到现场和甲方共同开箱清点，及时处理出现的缺件、损坏等问题。其余按国家及部颁布的标准执行。十一、另注1) 本技术协议仅提供有限的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的详细条文，乙方的产品应保证符合有关国家、行业技术规范和标准以及甲方提供的技术资料的要求。2) 在合同签订之后，甲乙双方如对提供的技术资料提出补充和修改，具体项目和条款由甲方和乙方商定。3) 乙方投标书中技术部分的所有条款视为本技术协议的有效条款,当它与本技术协议条款矛盾时以本技术协议为准。4) 本技术协议为合同的不可分割的组成部分，与合同具有同等法律效力。5) 本协议双方签字盖章生效，本协议一式6份（甲方4份，乙方2份）。6) 其他未尽事宜双方友好协商解决。甲方：信阳东信精密铸造有限公司乙方：河南省新乡市矿山起重机有限公司代表：代表：年 月 日年 月 日=专业收集精品文档，您的最好选择=
