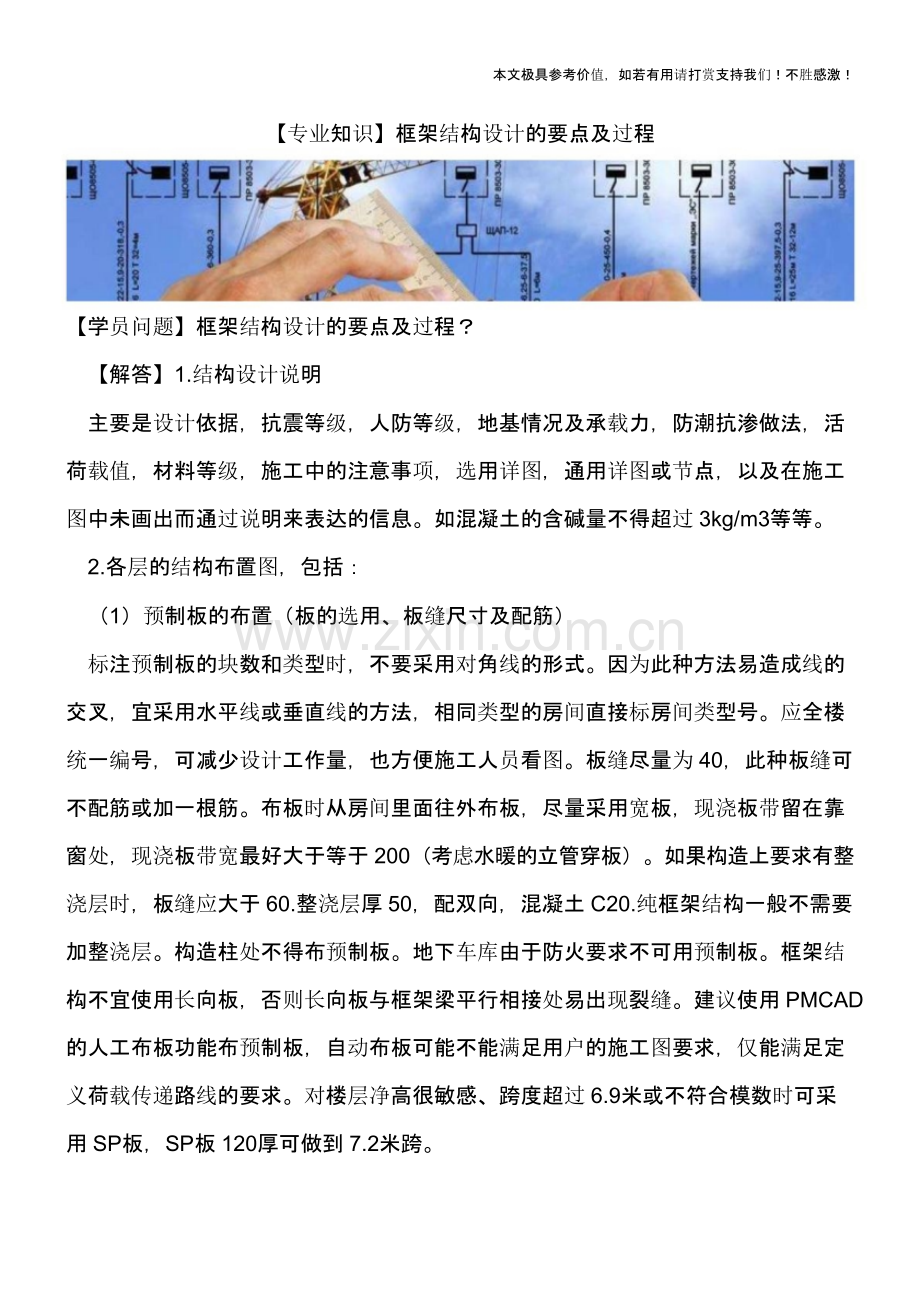

1、本文极具参考价值,如若有用请打赏支持我们!不胜感激!【专业知识】框架结构设计的要点及过程【学员问题】框架结构设计的要点及过程?【解答】1.结构设计说明主要是设计依据,抗震等级,人防等级,地基情况及承载力,防潮抗渗做法,活荷载值,材料等级,施工中的注意事项,选用详图,通用详图或节点,以及在施工图中未画出而通过说明来表达的信息。如混凝土的含碱量不得超过 3kg/m3等等。2.各层的结构布置图,包括:(1)预制板的布置(板的选用、板缝尺寸及配筋)标注预制板的块数和类型时,不要采用对角线的形式。因为此种方法易造成线的交叉,宜采用水平线或垂直线的方法,相同类型的房间直接标房间类型号。应全楼统一编号,可减

2、少设计工作量,也方便施工人员看图。板缝尽量为 40,此种板缝可不配筋或加一根筋。布板时从房间里面往外布板,尽量采用宽板,现浇板带留在靠窗处,现浇板带宽最好大于等于 200(考虑水暖的立管穿板)。如果构造上要求有整浇层时,板缝应大于 60.整浇层厚 50,配双向,混凝土 C20.纯框架结构一般不需要加整浇层。构造柱处不得布预制板。地下车库由于防火要求不可用预制板。框架结构不宜使用长向板,否则长向板与框架梁平行相接处易出现裂缝。建议使用 PMCAD的人工布板功能布预制板,自动布板可能不能满足用户的施工图要求,仅能满足定义荷载传递路线的要求。对楼层净高很敏感、跨度超过 6.9米或不符合模数时可采用

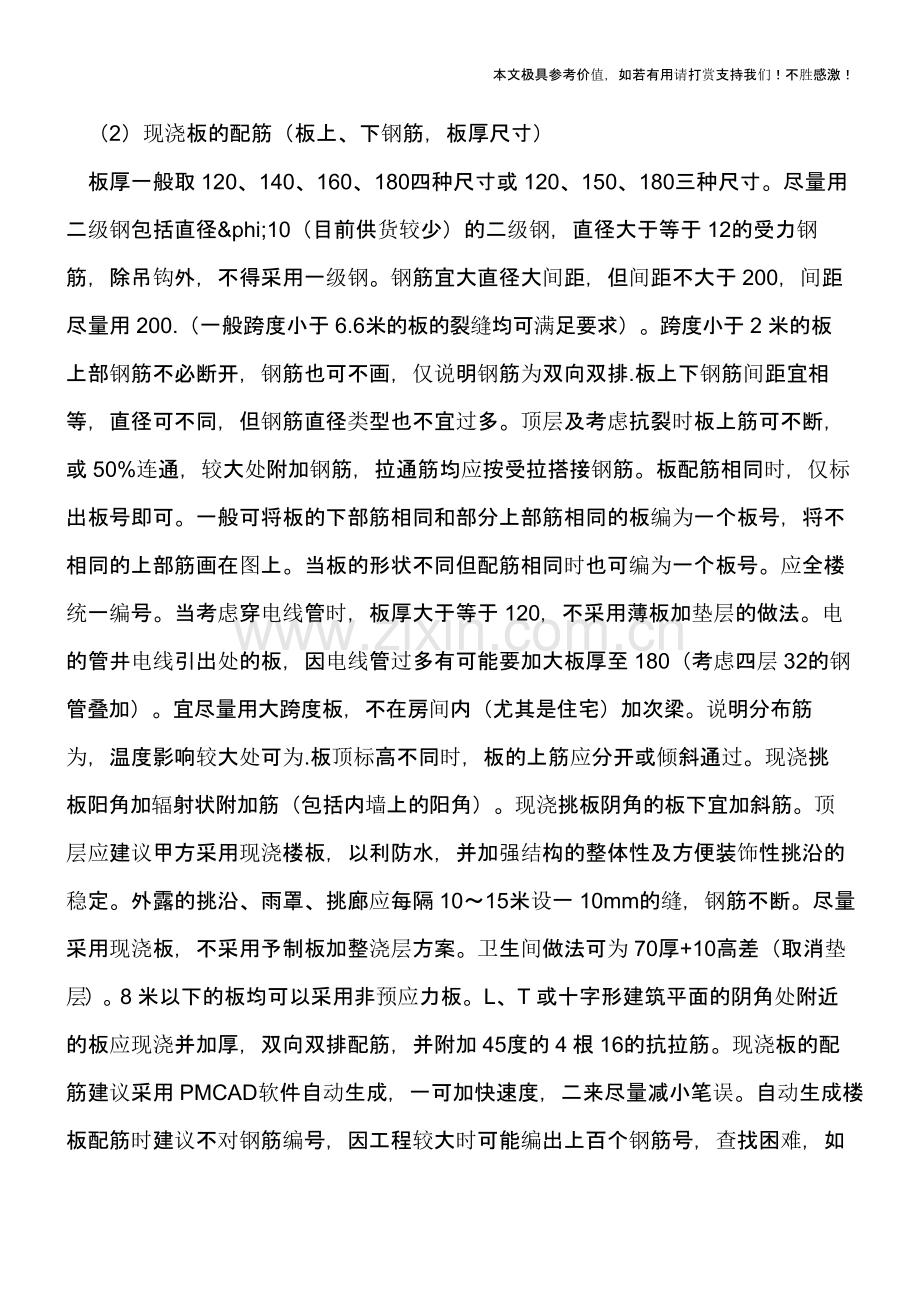

3、SP板,SP板 120厚可做到 7.2米跨。本文极具参考价值,如若有用请打赏支持我们!不胜感激!(2)现浇板的配筋(板上、下钢筋,板厚尺寸)板厚一般取 120、140、160、180四种尺寸或 120、150、180三种尺寸。尽量用二级钢包括直径φ10(目前供货较少)的二级钢,直径大于等于 12的受力钢筋,除吊钩外,不得采用一级钢。钢筋宜大直径大间距,但间距不大于 200,间距尽量用 200.(一般跨度小于 6.6米的板的裂缝均可满足要求)。跨度小于 2 米的板上部钢筋不必断开,钢筋也可不画,仅说明钢筋为双向双排.板上下钢筋间距宜相等,直径可不同,但钢筋直径类型也不宜过多。顶层及考虑抗

4、裂时板上筋可不断,或 50%连通,较大处附加钢筋,拉通筋均应按受拉搭接钢筋。板配筋相同时,仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号,将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。应全楼统一编号。当考虑穿电线管时,板厚大于等于 120,不采用薄板加垫层的做法。电的管井电线引出处的板,因电线管过多有可能要加大板厚至 180(考虑四层 32的钢管叠加)。宜尽量用大跨度板,不在房间内(尤其是住宅)加次梁。说明分布筋为,温度影响较大处可为.板顶标高不同时,板的上筋应分开或倾斜通过。现浇挑板阳角加辐射状附加筋(包括内墙上的阳角)。现浇挑板阴角的板下宜加

5、斜筋。顶层应建议甲方采用现浇楼板,以利防水,并加强结构的整体性及方便装饰性挑沿的稳定。外露的挑沿、雨罩、挑廊应每隔 1015米设一 10mm的缝,钢筋不断。尽量采用现浇板,不采用予制板加整浇层方案。卫生间做法可为 70厚+10高差(取消垫层)。8 米以下的板均可以采用非预应力板。L、T 或十字形建筑平面的阴角处附近的板应现浇并加厚,双向双排配筋,并附加 45度的 4 根 16的抗拉筋。现浇板的配筋建议采用 PMCAD软件自动生成,一可加快速度,二来尽量减小笔误。自动生成楼板配筋时建议不对钢筋编号,因工程较大时可能编出上百个钢筋号,查找困难,如本文极具参考价值,如若有用请打赏支持我们!不胜感激!

6、果要编号,编号不应出房间。配筋计算时,可考虑塑性内力重分布,将板上筋乘以0.80.9的折减系数,将板下筋乘以 1.11.2的放大系数。值得注意的是,按弹性计算的双向板钢筋是板某几处的最大值,按此配筋是偏于保守的,不必再人为放大。支承在外圈框架梁上的板负筋不宜过大,否则将对梁产生过大的附加扭距。一般:板厚大于 150时采用;否则用.PMCAD生成的板配筋图应注意以下几点:单向板是按塑性计算的,而双向板按弹性计算,宜改成一种计算方法。当厚板与薄板相接时,薄板支座按固定端考虑是适当的,但厚板就不合适,宜减小厚板支座配筋,增大跨中配筋。非矩形板宜减小支座配筋,增大跨中配筋。房间边数过多或凹形板应采用有

7、限元程序验算其配筋。PMCAD生成的板配筋图为 PM*.T.板一般可按塑性计算,尤其是基础底板和人防结构。但结构自防水、不允许出现裂缝和对防水要求严格的建筑,如坡、平屋顶、橱厕、配电间等应采用弹性计算。室内轻隔墙下一般不应加粗钢筋,一是轻隔墙有可能移位,二是板整体受力,应整体提高板的配筋。只有垂直单向板长边的不可能移位的隔墙,如厕所与其他房间的隔墙下才可以加粗钢筋。坡屋顶板为偏拉构件,应双向双排配筋。(3)关于过梁布置及轻隔墙现在框架填充墙一般为轻墙,过梁一般不采用预制混凝土过梁,而是现浇梁带。应注明采用的轻墙的做法及图集,如北京地区的京 94SJ19,并注明过梁的补充筋。当过梁与柱或构造柱相

8、接时,柱应甩筋,过梁现浇。不建议采用加气混凝土做围护墙,装修难做并不能用在厕所处。(4)雨蓬、阳台、挑檐布置和其剖面详图本文极具参考价值,如若有用请打赏支持我们!不胜感激!注意:雨棚和阳台的竖板现浇时,最小厚度应为 80,否则难以施工。竖筋应放在板中部。当做双排筋时,高度小于 900,最小板厚 100;高度大于 900时,最小板厚 120.阳台的竖板应尽量现浇,预制挡板的相交处极易裂缝。雨棚和阳台上有斜的装饰板时,板的钢筋放斜板的上面,并通过水平挑板的下部锚入墙体圈梁(即挑板双层布筋)。两侧的封板可采用泰柏板封堵,钢筋与泰柏板的钢丝焊接,不必采用混凝土结构。挑板挑出长度大于 2 米时宜配置板下

9、构造筋,较长外露挑板(包括竖板)宜配温度筋。挑板内跨板上筋长度应大于等于挑板出挑长度,尤其是挑板端部有集中荷载时。内挑板端部宜加小竖沿,防止清扫时灰尘落下。当顶层阳台的雨搭为无组织排水时,雨搭出挑长度应大于其下阳台出挑长度 100,顶层阳台必须设雨搭。挑板配筋应有余地,并应采用大直径大间距钢筋,给工人以下脚的地方,防止踩弯。挑板内跨板跨度较小,跨中可能出现负弯距,应将挑板支座的负筋伸过全跨。挑板端部板上筋通常兜一圈向上,但当钢筋直径大于等于 12时是难以施工的,应另加筋。(5)楼梯布置采用 X 型斜线表示楼梯间,并注明楼梯间另详。尽量用板式楼梯,方便设计及施工,也较美观。(6)板顶标高可在图名

10、下说明大多数的板厚及板顶标高,厨厕及其它特殊处在其房间上另外标明。(7)梁布置及其编号应按层编号,如 L-1-XX,1 指 1 层,XX为梁的编号。柱布置及编号。(8)板上开洞(厨、厕、电气及设备)洞口尺寸及其附加筋本文极具参考价值,如若有用请打赏支持我们!不胜感激!附加筋不必一定锚入板支座,从洞边锚入 La即可。板上开洞的附加筋,如果洞口处板仅有正弯距,可只在板下加筋;否则应在板上下均加附加筋。留筋后浇的板宜用虚线表示其范围,并注明用提高一级的膨胀混凝土浇筑。未浇筑前应采取有效支承措施。住宅跃层楼梯在楼板上所开大洞,周边不宜加梁,应采用有限元程序计算板的内力和配筋。板适当加厚,洞边加暗梁。(9)屋面上人孔、通气孔位置及详图(10)在平面图上不能表达清楚的细节要加剖面,可在建筑墙体剖面做法的基础上,对应画结构详图。以上内容均根据学员实际工作中遇到的问题整理而成,供参考,如有问题请及时沟通、指正。结语:借用拿破仑的一句名言:播下一个行动,你将收获一种习惯;播下一种习惯,你将收获一种性格;播下一种性格,你将收获一种命运。事实表明,习惯左右了成败,习惯改变人的一生。在现实生活中,大多数的人,对学习很难做到学而不厌,学习不是一朝一夕的事,需要坚持。希望大家坚持到底,现在需要沉淀下来,相信将来会有更多更大的发展前景。
