7第七章工程形体的表达方法.pptx

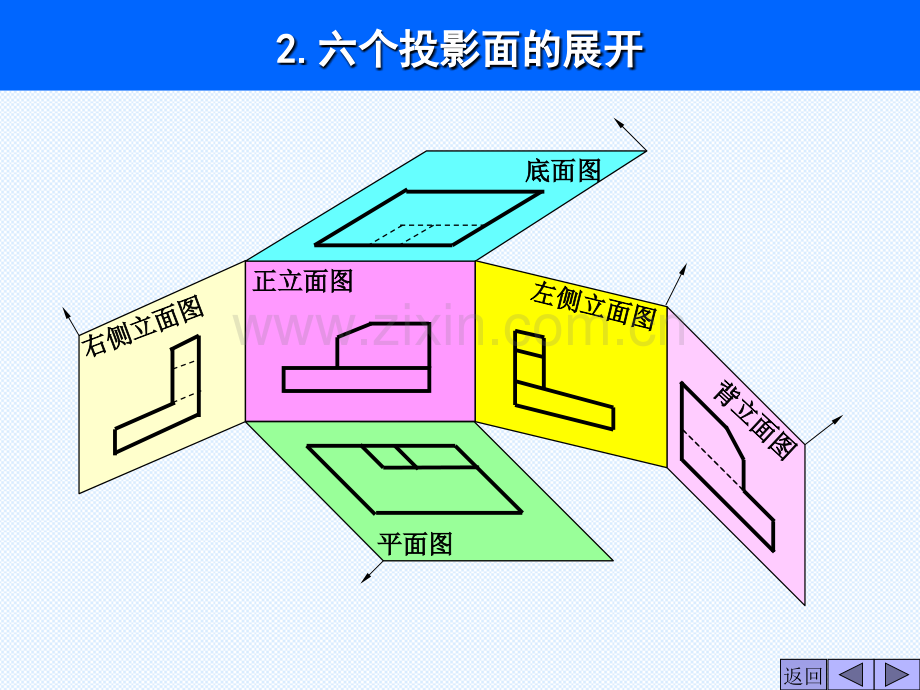

右侧立面图右侧立面图(右视图右视图)正立面图正立面图(主视图主视图)背立面图背立面图 底面图底面图(仰视图仰视图)从右向左投影从右向左投影从下向上投影从下向上投影从后向前投影从后向前投影一一.基基 本本 视视 图图1.1.基本视图的形成基本视图的形成 平面图平面图(俯视图俯视图)左侧立面图左侧立面图(左视图左视图)正立面图正立面图平面图平面图左侧立面图左侧立面图右侧立面图右侧立面图背立面图背立面图底面图底面图2.2.六个投影面的展开六个投影面的展开返回 度量对应关系度量对应关系：仍遵守仍遵守“三等三等”规规律律 方位对应关系方位对应关系：除背立面图外，靠近正立面图的一边是形体除背立面图外，靠近正立面图的一边是形体的后面，而远离正立面图的的后面，而远离正立面图的 一边是形体的前面。一边是形体的前面。长长高高宽宽上上下下左左右右前前后后左左正立面图正立面图平面图平面图底面图底面图左侧立面图左侧立面图右侧立面图右侧立面图背立面图背立面图长长3.3.六面视图的投影对应关系六面视图的投影对应关系返回右右正立面图正立面图平面图平面图左侧立面图左侧立面图底面图底面图右侧立面图右侧立面图背立面图背立面图返回4.4.4.4.六面基本视图可不按投影关系排列六面基本视图可不按投影关系排列六面基本视图可不按投影关系排列六面基本视图可不按投影关系排列返回1.1.斜视图斜视图2.2.旋转视图旋转视图3.3.镜像视图镜像视图二二.辅辅 助助 视视 图图返回问题：问题：问题：问题：当物体的表面与投影面成倾斜位置时，其投影当物体的表面与投影面成倾斜位置时，其投影 不反映实形。不反映实形。增设一个与倾斜表面增设一个与倾斜表面平行的辅助投影面。平行的辅助投影面。解决方法：解决方法：解决方法：解决方法：将倾斜部分向辅助投将倾斜部分向辅助投影面投影。影面投影。VHPA 斜视图是物体向不平斜视图是物体向不平行于基本投影面的平面投行于基本投影面的平面投影所得的视图。影所得的视图。1.1.斜视图斜视图A AA A画斜视图的注意事项：画斜视图的注意事项：画斜视图的注意事项：画斜视图的注意事项：通常按投影关系配置斜视图。通常按投影关系配置斜视图。通常按投影关系配置斜视图。通常按投影关系配置斜视图。允许将斜视图旋转配置，但需在斜视图上方注明允许将斜视图旋转配置，但需在斜视图上方注明允许将斜视图旋转配置，但需在斜视图上方注明允许将斜视图旋转配置，但需在斜视图上方注明。A A斜视图的画法斜视图的画法返回平面图2.2.旋转视图旋转视图链接 假想把物体的某倾斜部分旋转到与基本投影面假想把物体的某倾斜部分旋转到与基本投影面平行的位置上，然后再进行投射所得的投影图。也平行的位置上，然后再进行投射所得的投影图。也称称展开视图展开视图。镜面镜面平面图平面图（镜像）平面图、底面平面图、底面平面图、底面平面图、底面图和平面图（镜像）图和平面图（镜像）图和平面图（镜像）图和平面图（镜像）三者间有何不同？三者间有何不同？三者间有何不同？三者间有何不同？3.3.镜像视图镜像视图返回 物体在镜面内的镜像图样作为投影图，物体在镜面内的镜像图样作为投影图，在图名后面注明在图名后面注明“镜像镜像”二字。二字。问题：问题：问题：问题：当机件的内部形状较复杂时，视图上将出现当机件的内部形状较复杂时，视图上将出现 许多虚线，不便于看图和标注尺寸。许多虚线，不便于看图和标注尺寸。解决办法？解决办法？采用剖面图采用剖面图三三.剖剖 面面 图图(P149)(P149)(P149)(P149)返回链接链接 假想用一平行于假想用一平行于V V面的剖切平面将形体面的剖切平面将形体剖开，然后将剖切平剖开，然后将剖切平面连同它的前半部分面连同它的前半部分移开，将剩下的部分移开，将剩下的部分向投射到向投射到V V面，所得面，所得的视图即为剖面图。的视图即为剖面图。剖面图的概念剖面图的概念1.1.1.1.剖面图的形成剖面图的形成剖面图的形成剖面图的形成 确定剖切平面的位置确定剖切平面的位置 想象哪部分移走了？剖面区域的形状？想象哪部分移走了？剖面区域的形状？在剖面区域内画上剖面符号在剖面区域内画上剖面符号。2.2.剖面图的画法剖面图的画法返回p pP 哪些部分投射时可看到？哪些部分投射时可看到？11 剖面图编号与图名剖面图编号与图名:编号应与剖切符号相一致编号应与剖切符号相一致标注内容：标注内容：剖切符号剖切符号:表示剖切面起、止、转折位置及投影方向。表示剖切面起、止、转折位置及投影方向。3.3.剖面图的剖切符号标注剖面图的剖切符号标注返回1 1 剖面图剖面图 剖切平面的选择：剖切平面的选择：通过物体的对称面或轴线且平行或通过物体的对称面或轴线且平行或通过物体的对称面或轴线且平行或通过物体的对称面或轴线且平行或垂直于投影面。垂直于投影面。垂直于投影面。垂直于投影面。剖切是一种假想剖切是一种假想剖切是一种假想剖切是一种假想，其它视图其它视图仍应仍应完整完整画出。画出。位于剖切平面位于剖切平面后方后方的可见部分要的可见部分要画出画出画出画出。4.4.画剖面图的注意事项画剖面图的注意事项返回1 1 剖面图剖面图11 剖切区域轮廓用剖切区域轮廓用剖切区域轮廓用剖切区域轮廓用粗线粗线粗线粗线画出，可见线用中实线画出，不可见的画出，可见线用中实线画出，不可见的画出，可见线用中实线画出，不可见的画出，可见线用中实线画出，不可见的虚线可省略不画虚线可省略不画虚线可省略不画虚线可省略不画。表达不清楚的结构形状，可画少量虚线。表达不清楚的结构形状，可画少量虚线。表达不清楚的结构形状，可画少量虚线。表达不清楚的结构形状，可画少量虚线。在剖面区域中应画上在剖面区域中应画上材料图例材料图例。不知材料时，可用通用图例。不知材料时，可用通用图例表示。表示。通用图例为通用图例为通用图例为通用图例为45454545细实线细实线细实线细实线，同一物体的每个剖面区域，材同一物体的每个剖面区域，材同一物体的每个剖面区域，材同一物体的每个剖面区域，材料图例应一致料图例应一致料图例应一致料图例应一致。4.4.画剖面图的注意事项画剖面图的注意事项返回1 1 剖面图剖面图1111剖面图剖面图22剖面图剖面图33剖面图剖面图几种结构不同的物体的剖面图几种结构不同的物体的剖面图返回 用剖切平面完整地剖开用剖切平面完整地剖开形体所得的剖面图。形体所得的剖面图。物体外形较物体外形较简单，内形较简单，内形较复杂，而图形复杂，而图形又不完全对称又不完全对称时。时。(常用常用)适用范围：适用范围：适用范围：适用范围：剖面的种类剖面的种类剖面图剖面图1.1.全剖面全剖面链接2.2.半剖面图半剖面图以对称线为界，以对称线为界，一半画视图，一半一半画视图，一半画剖面。画剖面。(不标注不标注)半剖面图半剖面图半剖面图半剖面图已表达清楚的已表达清楚的内形虚线不画内形虚线不画返回适用范围：适用范围：内、外形都需要表达内、外形都需要表达的对称形体，且对称线的对称形体，且对称线为为点划线点划线。返回 局部剖面图：局部剖面图：局部剖面图：局部剖面图：局部或部分剖开局部或部分剖开物体所得的剖面图。物体所得的剖面图。返回波浪线波浪线3.3.局部剖面图局部剖面图链接面层粉刷面层粉刷钢板网钢板网木板条木板条次龙骨次龙骨主龙骨主龙骨分层剖面图分层剖面图返回波浪线波浪线 波浪线不能与图上的其它图线重合。波浪线不能与图上的其它图线重合。错误错误画局部剖面应注意的问题：画局部剖面应注意的问题：返回正确正确 波浪线不能穿空而过，也不能超出视图的轮廓线。波浪线不能穿空而过，也不能超出视图的轮廓线。返回 当物体的轮廓线与对称线或中心轴线重合时，当物体的轮廓线与对称线或中心轴线重合时，不宜采用半剖面。不宜采用半剖面。错误错误正确正确返回 作出剖切断面轮廓作出剖切断面轮廓；在剖切断面上绘制在剖切断面上绘制剖面图例线；剖面图例线；绘制剖切面后的绘制剖切面后的可可见轮廓线；见轮廓线；写图名。写图名。4.4.阶梯剖面图阶梯剖面图返回剖面图剖面图 注意问题：注意问题：注意问题：注意问题：两剖切平面的两剖切平面的转折处转折处不应与图上的不应与图上的轮廓线轮廓线重合，剖面图重合，剖面图 上转折处不画线。上转折处不画线。剖面图内不能出现不完整的要素剖面图内不能出现不完整的要素(轮廓线轮廓线),),只有当两个要素只有当两个要素有公共对称中心线或轴线时，可以此为界各画一半。有公共对称中心线或轴线时，可以此为界各画一半。适用范围：适用范围：适用范围：适用范围：适用于物体上的孔槽、空腔等内部结构不在同一平面内时。适用于物体上的孔槽、空腔等内部结构不在同一平面内时。2211返回1 11 1剖面图剖面图2 22 2 剖面图剖面图链接(一一一一)断面图的形成断面图的形成断面图的形成断面图的形成 假想用剖切面将物体的某处切断，假想用剖切面将物体的某处切断，只画出该剖切面只画出该剖切面只画出该剖切面只画出该剖切面与物体接触部分与物体接触部分与物体接触部分与物体接触部分(剖断面剖断面剖断面剖断面)的图形的图形的图形的图形。剖面图是剖面图是体的投影体的投影，断面图是断面图是面的投影面的投影。四四.断断 面面 图图返回 移出断面图是将断面图移出断面图是将断面图画在视图之外，断面图画在视图之外，断面图的轮廓线用粗实线绘制，在断面轮廓内画出材料图的轮廓线用粗实线绘制，在断面轮廓内画出材料图例。并标注断面图的剖切位置及图名。例。并标注断面图的剖切位置及图名。(二二)断面图的种类断面图的种类1.1.1.1.移出断面图移出断面图移出断面图移出断面图2.2.2.2.中断断面图中断断面图中断断面图中断断面图 中断断面图是将断面图画在视图的中断处，中断断面图是将断面图画在视图的中断处，断面图的轮廓线用粗实线绘制，并在断面轮廓内断面图的轮廓线用粗实线绘制，并在断面轮廓内画出材料图例。画出材料图例。3.3.3.3.重合断面图重合断面图重合断面图重合断面图 重合断面图是将断面图重叠画在视图上，断面图重合断面图是将断面图重叠画在视图上，断面图的轮廓线比视图的图线略粗一些，并在断面轮廓内画的轮廓线比视图的图线略粗一些，并在断面轮廓内画出材料图例。出材料图例。五五.简化画法简化画法返回1.1.对称图形简化画法对称图形简化画法使用对称符号即可只画一半图形或使用对称符号即可只画一半图形或1/41/4图形，图形，也可以用轴线和折断线表达。也可以用轴线和折断线表达。2.2.图形中一些细部相同且并排的简化画法图形中一些细部相同且并排的简化画法3.3.较细长构件的省略画法较细长构件的省略画法(1)(1)较长构件折断画法较长构件折断画法(2)(2)同一构件的分部画法同一构件的分部画法4.4.两构件局部不同时的省略画法两构件局部不同时的省略画法本 章 结 束
