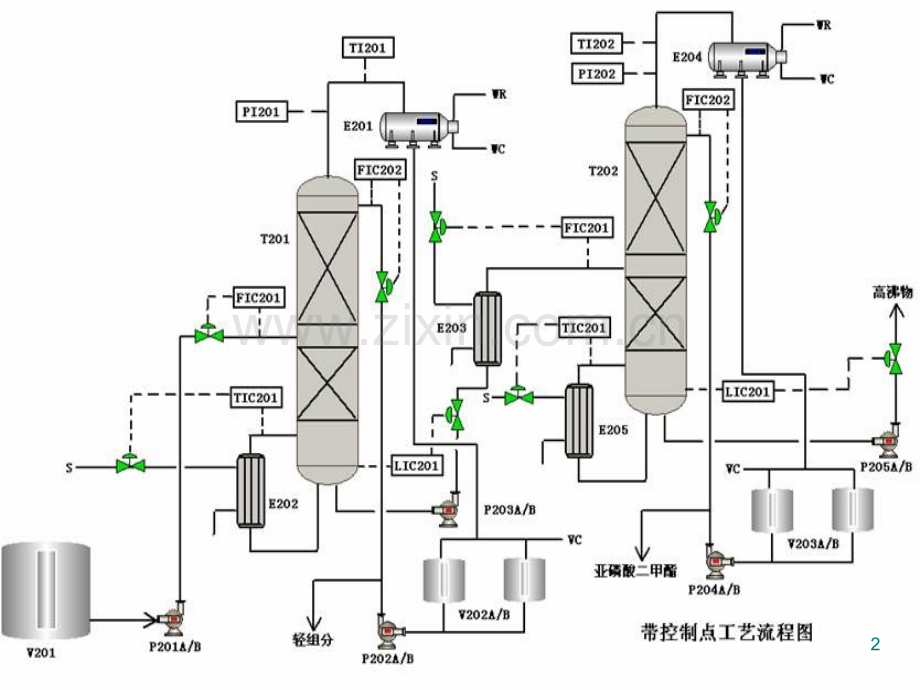

带控制点的工艺流程图培训目标：1.学会绘制带控制点的流程图2.能分析流程图中各个符号代表的意义12v在化工自动控制的设计文件中，使用图形符号和字母代号表示过程检测、控制系统所采用的各种仪表。v在绘制控制流程图时，图中所采用的图列符号都要按有关的技术规定进行。3PFD和PIDvPFD图是介绍生产工艺路线的流程图，通常图上应标识各种主要物料的流量、温度、压力等参数，以便反映出物料通过某设备后参数的变化情况和反应物、半成品和成品之间的关系。vPID图是管路和仪表流程图，又称带控制点的工艺流程图4一、仪表图形符号包括：1.测量点（包括检测元件、取样点）2.连接线（通用仪表信号线、相交相连、相交不相连）3.常用仪表及安装位置的图形符号（如孔板、转子流量计）4.常用执行器的图形符号5v测量点是由过程设备或管道符号引到仪表圆圈的连接引线连接起来，一般无特定的图形符号v若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2mm的小圆符号或加虚线6v连接线v通用的仪表信号线均以细实现表示。连接线表示交叉及相接时，必要时也可用加箭头的方式表示信号的方向7仪表的图形符号v仪表的图形符号是一个细实线圆圈，直径约10mm,对于不同的仪表安装位置的图形符号，v1：就地安装仪表v2：集中仪表盘面安装仪表v3：就地仪表盘面安装仪表v4：集中仪表盘后安装仪表v5：就地仪表盘后安装仪表8二、字母代号v在控制流程图中，用来表示仪表的小圆圈内，一般写有两位或者两位以上的字母：PIC207第一位字母表示被测变量（P表示被测变量为压力），后续字母表示仪表的功能（I表示具有指示功能，C表示具有控制功能PIC就表示一台具有指示功能的压力控制器9请说出以下仪表所表示的含义TRC207LICA202AI207HLH、L表示的含义10三、仪表位号的表示方法v在检测、控制系统中，构成回路的每个仪表都应有自己的仪表位号。v仪表位号由字母代号组合和阿拉伯数字编号组成。v第一位表示工段号，后续位表示仪表回路顺序号。PIC207表示工段号为2，仪表序号为0711 12总结v在带控制点的工艺流程图中仪表位号的标注方法是：圆圈上半圆填写字母代号，下半圆填写数字编号。v一台仪表或一个圆圈内，具有指示、记录功能时只标注字母代号“R”，不标注“I”。v具有开关、报警功能时只标注字母代号“A”，不标注“S”。字母代号SA表示联锁和报警功能。13
