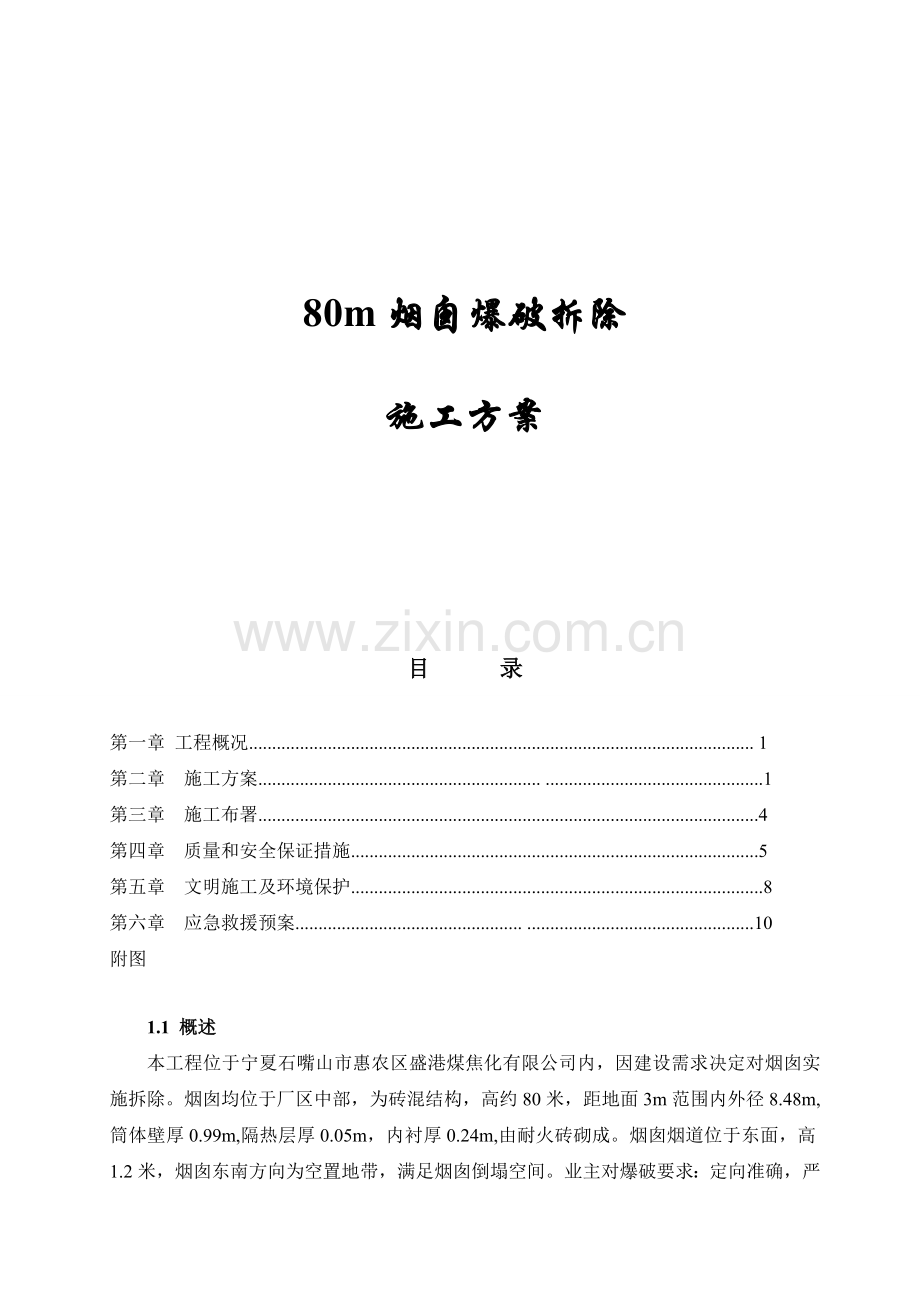

80m烟囱爆破拆除

施工方案

目 录

第一章 工程概况............................................................................................................. 1
第二章 施工方案............................................................. ...............................................1
第三章 施工布署............................................................................................................4
第四章 质量和安全保证措施........................................................................................5
第五章 文明施工及环境保护.........................................................................................8
第六章 应急救援预案................................................. .................................................10
附图

1.1 概述
本工程位于宁夏石嘴山市惠农区盛港煤焦化有限公司内，因建设需求决定对烟囱实施拆除。烟囱均位于厂区中部，为砖混结构，高约80米，距地面3m范围内外径8.48m,筒体壁厚0.99m,隔热层厚0.05m，内衬厚0.24m,由耐火砖砌成。烟囱烟道位于东面，高1.2米，烟囱东南方向为空置地带，满足烟囱倒塌空间。业主对爆破要求：定向准确，严格控制爆破危害的范围。

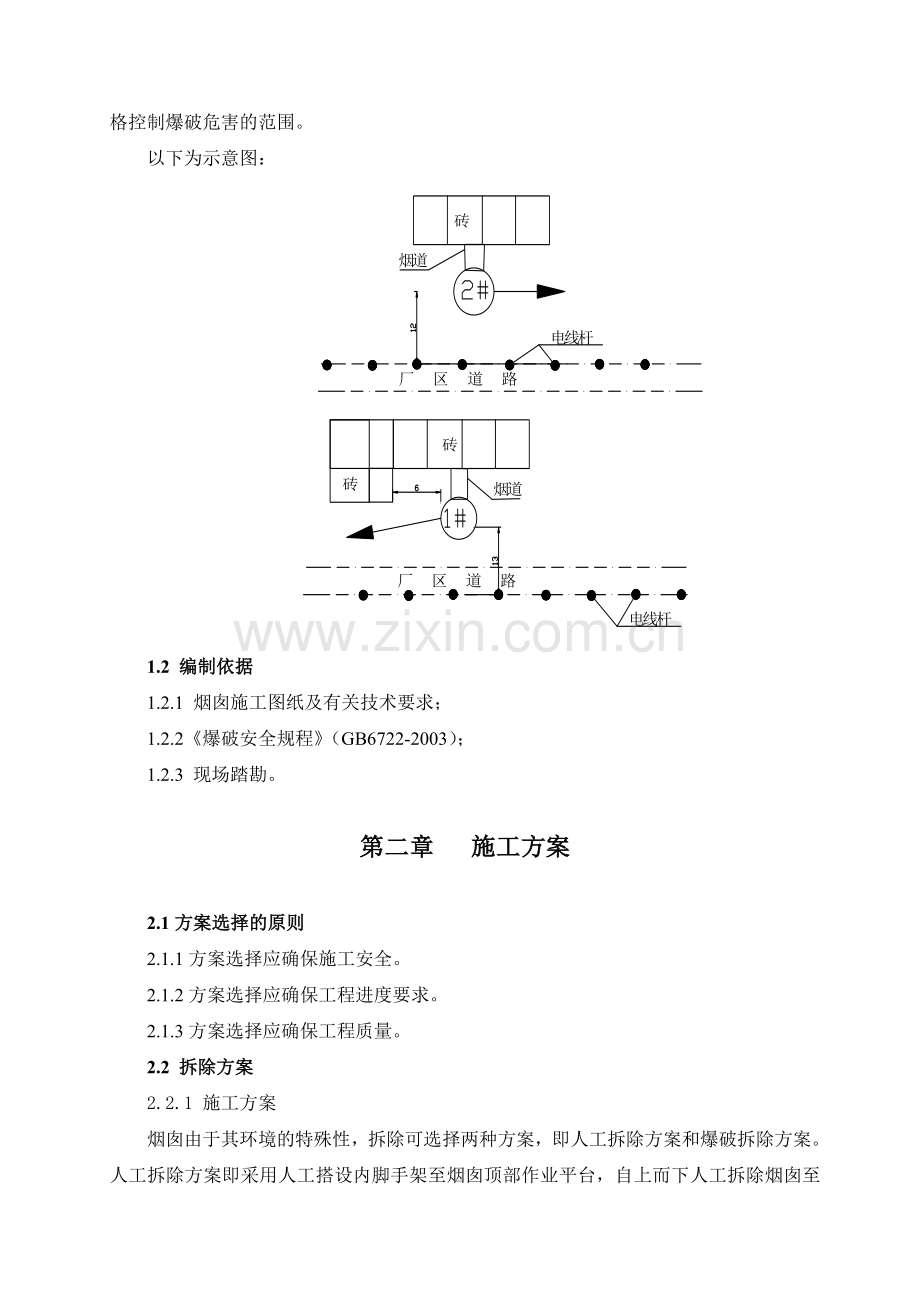

以下为示意图：

1.2 编制依据
1.2.1 烟囱施工图纸及有关技术要求；
1.2.2《爆破安全规程》（GB6722-2003）；
1.2.3 现场踏勘。

第二章 施工方案

2.1方案选择的原则
2.1.1方案选择应确保施工安全。
2.1.2方案选择应确保工程进度要求。
2.1.3方案选择应确保工程质量。
2.2 拆除方案
2.2.1 施工方案
烟囱由于其环境的特殊性，拆除可选择两种方案，即人工拆除方案和爆破拆除方案。人工拆除方案即采用人工搭设内脚手架至烟囱顶部作业平台，自上而下人工拆除烟囱至地面。爆破拆除方案采用定向控制倒塌爆破。
人工拆除方案有不产生爆破地震效应、飞石等危害的优点，但劳动强度大、高空作业危险、高处坠物危害不宜防护、工期较长等；爆破拆除方案有相对劳动强度小，高空作业风险小，工效高等优点，爆破危害在高耸构筑物爆破拆除技术日趋成熟的今天，完全可通过精心设计和施工予于控制和消除。故烟囱优选定向控制倒塌爆破方案。
2.2.2方案确定
烟囱西南方向有充裕的倒塌空间，可供烟囱定向倒塌，故选择此方向烟囱定向爆破拆除。
2.2.3施工方法
采用空压机带手风钻在设计爆破缺口部位凿眼； 2#岩石炸药，毫秒电雷管起爆网络；综合防护措施，确保烟囱定向爆破安全无误。
2.2.4 工艺流程
施工准备 预处理 凿眼爆破 爆后检查 竣工验收
2.3 技术设计
2.3.1 倾倒中心线的确定
烟囱确定倾倒中心线为西南方向，用全站仪放线，设计允许偏差±10。
2.3.2 爆破切口的确定
（1）切口形状的：根据烟囱爆破拆除的要求及以往类似工程的经验，切口形状采用梯形。
（2）切口底部距地面的高度：为了便于钻爆施工，切口底部距地面1m。
（3）切口高度：筒体切口高度按经验公式H=（2～3）δ，（式中δ为烟囱壁厚）。
（4）切口弧长：
根据爆破理论及以往多次爆破拆除烟囱的经验，以及参考国内外有关烟囱爆破拆除资料。此次爆破方案的爆破切口对应的圆心角为2400。切口长度按下式计算。
L = 2/3 S= 15.3m L —— 切口长度 S —— 底部周长
(5)定向窗和定向窗的大小：爆破前，在对称于倾倒中心线的两侧开设定向窗，定向窗为直角三角形，底部角度为30°。高度与切口高度相同，宽度为0.8～1.0m。
2.3.3 爆破参数
最小抵抗线W=0.5a=500mm；
切口高度取：H = 2.0～3.0δ，δ—— 壁厚为0.5米，取H=2.5米
炮孔深度取l=650mm，
孔排距，a=560mm，b=500mm， 排数为5排
炸药理论单耗q=1200g∕m3 单孔装药量Q单=ablq=250g
总装药量Q总=250×140=35.0kg
为确保烟囱失稳定向倒塌，进行压杆失稳计算，并保证重心偏离闭和点。

2.3.5 稳定性核算
1）烟囱预处理后，应进行稳定性校核，使其不会由于荷载作用使剩余壁体压碎而坍塌。
2）风力影响
根据流体力学原理，对作用在烟囱上的风力和烟囱自重产生的受压弯矩进行校核，以确保其定向准确。
2.3.6 安全校核
次此爆破烟囱最近处需要保护的目标为东侧50m的储存厂房，北侧的锅炉房。确定最大允许振速V允 = 3 ㎝/s，允许冲击波最大超压值ΔP = 0.0002×105Pa ，允许最大个别飞石距离为Rf = 10 米。故此应根据最大齐爆药量、总装药量进行安全校核，并对倾倒触地振动速度进行安全校核，以确保爆破安全无误。
2.3.7 爆破网路
次此爆破采用非电导爆管微差起爆网路，即将爆破缺口沿倾倒中心线对称分为三个微差起爆区，每孔装入两枚同段非电导爆管微差雷管起爆体，每10根簇联，由两发串联的瞬发电雷管引爆，每簇间的电雷管串联，由2000型高能起爆器点火起爆。
2.3.8 安全防护
在爆破缺口部位悬挂三层湿草袋覆盖防护，在距离缺口1米处悬挂三层湿竹席及两层竹芭，以防个别飞石飞散。
在烟囱东侧路面铺设土堤，以减缓烟囱倒塌的冲击力。

第三章 施 工 布 署

3.1施工总平面布置
3.1.1 施工总平面布置原则
3.1.1.1 充分利用厂区现有道路；
3.1.1.2 项目部办公、生活用房尽量使用现有建筑，施工区在保证正常施工作业的前提下，尽量少占用场地，少建临建，避免干扰和污染环境。
3.1.2 施工临时用地
施工区用围栏隔离，在施工区宽阔部位布置施工机械设备临时停放场。
3.1.3 施工交通、水源、电源
从厂区指定的大门可进入施工作业区，道路满足施工机械进入作业区的要求，交通条件便利；，凿眼压气由移动式空压机供风，施工用电主要用于施工及生活用电，电源接自指定的接驳点；施工及生活用水取自指定的接水点。
3.1.4 施工通讯
施工通讯以无线为主，项目部管理人员、施工队管理人员均配备手机，主要管理人员及现场指挥人员各配备手持对讲机，及时联络、指挥和处理各方面的信息。
3.2 施工用料
施工材料自行采购，本工程施工主要的材料为爆炸物品和防护材料、配件及其它零星材料，爆炸物品从当地民爆公司采购供应，其他配件、材料等就近采购。
3.3 项目部组织机构设置
3.3.1 项目经理部组织机构安全技术组

项目经理
项目总工

工程组
施工队

项目总务

综 合 组

项目部机构人员配置见下表
姓名
学历
专业
职称
项目职务
张新忠
大学
爆破
工程师
项目经理
孙守平
大学
爆破
工程师
项目总工
兰小平
大学
爆破
工程师
安技组长
陈 国
高中
爆破
工程师
工程组长
马 俊
大学
爆破
技术员
施工队长

3.3.2 项目技术管理组织
3.3.2.1 施工项目技术组织管理是项目标段工程质量达到优良的职能机构。它的管理内容包括：①施工计划；②制定技术管理制度，实行技术责任制：③施工工艺管理、技术测试、技术核定、技术检查；④技术指导。
3.3.2.2管理制度包括：①图纸学习和会审制度；②施工组织设计制度；③技术交底制度；④施工项目材料、设备检查制度；⑤工程质量检查及验收制度；⑥工程施工技术管理制度。
3.3.2.3主要技术管理工作包括：①设计文件的学习和图纸会审；②施工项目技术交底；③施工的预检；④技术措施的计划；⑤资料管理，竣工验收。
第四章 质量和安全保证措施

4.1质量管理措施
4.1.1 建立质量保证体系
为了确保本工程达到现行施工及验收规范的优良标准，必须建立行之有效的质量保证体系，把质量保证系统化、制度化，对整个工程实行全面的质量管理，建立以项目经理为第一质量责任人的质量保证体系。质量保证体系见附图。
4.1.2 明确岗位责任，建立建全规章制度
明确各个岗位责任，使整个质量体系协调运作，工程的质量处于受控状态，制定出切实可行的技术操作规程和管理制度，从而保证本工程质量目标的顺利实现。
4.1.2.1 项目经理对本工程质量全权负责，是工程质量主要的直接负责人，保证各项管理制度落实。
4.1.2.2 项目总工程师协助项目经理落实对工程质量安全目标的实施。搞好质量管理，并执行规范、规程和标准。
4.1.2.3 质检员协助项目总工搞好工程质量；监督、检查工序施工质量复检工作；坚决制止不符合规范和规程的施工，同时做好各种施工与检验的评定纪录。
4.1.2.4 各班组长，对本班组人员进行班前操作交底，将质量通病和可能发生的质量问题，采取预防措施，对工序质量进行初检。
4.1.3 加强质量教育
在竞争激烈的今天，对于一个施工企业，没有质量就没有信誉，没有信誉就无法生存，就会被淘汰。因此我们坚持公司 “钻爆精品，破旧立新” 的质量方针，在整个施工队伍中加强全员质量教育，树立的良好的企业形象
4.2安全生产控制目标
安全生产目标为：无伤亡事故、无机械事故、无消防事故。
4.3建立安全生产保证体系
健全安全保证体系，强化安全领导，充实安监人员，执行各专业安全操作规程，层层保安，落实到人。
4.4 建立安全施工制度
4.4.1 要保证完成任务，安全是重要的保障条件，施工现场严格按建设部颁发的《建设施工安全检查部分表》及《爆破安全操作规程》进行施工，做到谁抓生产谁负责安全。
4.4.2 建立安全施工领导小组，由副经理负责专职安全工作，各施工组安全工作由组长亲自负责，层层签订安全生产合同，实行安全生产一票否决权的硬指标，严格奖罚制度。
4.4.3 严格执行施工人员三级安全教育，学习有关安全技术操作规程，与各操作人员签定《安全生产责任书》，未经安全教育、未签责任书者严禁上岗。
4.4.4 施工现场临时设施搭设，脚手架、施工临时用电等由工地专职人员安装，安全员检查验收后方可使用。
4.4.5做好现场的安全事故统计报表工作，发生安全事故及时处理，对违反安全制度蛮干者严肃处理。
4.5安全施工保证主要内容
制订详细的安全施工措施，加强施工现场安全管理。在制订施工计划的时候，充分考虑施工内容和工地的实际情况，采取相应的措施，尽量消除和减少各类不安全的因素，确保人身安全和工程安全。这些主动脉包括如下内容：
4.5.1爆破作业安全。
4.5.2机械设备的操作安全。
4.5.3高空作业。
4.5.4车辆运输。
4.5.5突发性自然灾害。
4.6 安全施工保证措施
4.6.1 施工机具安全要求
4.6.1.1 施工现场用施工机械、用电设备，凡转动部位均应加设防护罩或挡板，并有良好的保护接地接零。
4.6.1.2乙炔发生器离明火距离应大于10米，并有防火安全装置，并设保险链。
4.6.1.3所有施工机械严禁带“病”工作。
4.6.2 临时用电安全要求
4.6.2.1 临时用电线路完好，电杆上设横担绝缘子，严禁将线架在脚手架或树上，绝缘铝线截面不少于16mm2，铜线10mm2。
4.6.2.2施工现场所有用电设备除做保护接零外，必须在设备负荷的首端处设置漏电保护装置。
4.6.2.3 配电箱、开关箱的电器安装符合要求，保护零线接法正确，应采用绝缘导体，不得外露带电部分。
4.6.2.4 开关箱中必须装设漏电保护器。配电箱、开关箱的进出线必须在下面，严禁设在其它面。
4.6.3 爆破作业安全措施
4.6.3.1 爆炸物品安全管理
1. 必须严格执《中华人民共和国民用爆炸物品安全管理条例》和《爆破安全规程》的有关规定，采购、运输、贮存、保管和使用爆炸物品。
2. 未经专门培训或未经考试合格人员，严禁单独从事有关爆破工作。
3. 易燃、易爆物品的现场临时贮存和保管，必须设立专人负责管理，并有专人守卫。管理人员必须严格执行物品的验收、发放和统计制度。
4.6.3.2 减少爆破震动危害效应的措施
1. 采用低威力，低爆速的炸药。
2. 采用微差爆破。
3. 开挖减震沟。
4. 限制一次的最大单响药量。
4.6.3.3 减低爆破冲击波的措施
1. 合理的确定爆破参数。
2. 保证合理的堵塞长度和堵塞质量。
3. 选择微差起爆方式。
4.6.3.4 降低爆破飞石的主要措施
1. 设计合理，炮孔位置测量严格，防止最小抵抗线发生变化。
2. 保证堵塞质量。
3. 采用低爆速炸药，不偶合装药。
4.6.3.4 各种早爆的预防措施
1.应制定预防雷电引起的早爆措施。
2.应制定对电磁波、高压线及射频电引起雷管早爆的措施。
3.应制定防静电早爆的预防措施。
4.应制定防杂散电流的早爆预防措施。
5. 应制定爆破安全警戒方案。明确组织，划定范围和警戒点，确定人员和职责，统一视听信号，统一爆破时间，确保爆破安全。
4.7 劳动保护措施
4.7.1劳动保护
严格遵守《劳动法》及相关法律法规对劳动保护的有关规定，给施工人员提供发放劳动保护用品，进行必要的安全防护。这些用品主要有：电工绝缘鞋、防护手套、安全帽、防尘口罩、工作服等。
4.7.2 安全防护和安全警戒
4.7.2.1在易燃、易爆物品贮存和使用场所悬挂灭火器，必须时设置消防龙头。
4.7.2.2在危险作业区或地段设安全护栏或安全网，必要时设安全警戒员警戒。
4.7.2.3爆破作业坚持“爆破通知签名制度”。
4.7.2.4购置必要的安全监测、报警设备仪器。
4.7.2.5在相应的场所和地段设置安全警示牌和警示标语。
4.7.2.6对安全事故坚持“三不放过”的原则，即：事故原因未查清不放过、事故未处理不放过、事故责任者未受到教育不放过。

第五章 文明施工及环境保护

5.1文明施工管理
5.1.1制定有关文明施工的规章制度，强化文明施工的思想意识教育，现场管理符合公司质量管理体系要求。
5.1.2 施工现场容貌整齐，井然有序，不杂乱无章。临时设施、材料堆放要符合施工总平面图的要求。施工过程中如遇到相互交叉干扰时，应相互谦让、礼貌待人。
5.1.3 施工现场材料、设施保护措施得当。
5.1.4 现场施工符合施工组织设计，安全生产有保证。
5.1.5 驻地管理人员和施工人员要统一着装，统一标示。
5.1.6 严禁随地大小便，垃圾倒入指定地点，经常保持施工现场和生活区的环境卫生。
5.1.7注意严防食品中毒事件的发生。
5.1.8 临时住所保持干净、整洁，创造干净文明的生产生活环境。
5.1.9 所有施工人员要讲文明、讲礼貌、讲卫生、讲团结，爱护公物，发扬“诚信正直、团结创新、学习进取”的企业精神，树立崭新的企业形象，确保施工任务按期圆满完成。
5.2 环境保护
树立明确的保护意识，维护环保利益，将采取以下措施：
5.2.1注意对施工人员进行环境保护的教育，增强其环保意识。在施工过程中，严格遵守有关环境保护的法律法规和业主对工程作业区的环境规定。
5.2.2各种进场材料和设备要严格限定堆放场地，置放有序，不准乱堆乱放，以免破坏原有的地面和植被，防止阻塞施工现场及周围的交通和影响环境。
5.2.3施工机械和施工人员进场后要严格管理，不容许随便乱拆乱挖。
5.3 完工清理施工现场的规定
5.3.1 完工撤离前请业主对施工现场进行检查，合格后方可撤退。
5.3.2 工地范围内残留的或因施工造成的垃圾全部销毁、掩埋或清除出场，运输至指定地点堆放。
5.3.3 临时设施按规定全部拆除，废弃的施工设施和沟道中的施工堆积物必须作妥善处理

第六章 应急救援预案

6.1目的
为了圆满完成工程任务，预防本拆除工程施工中危害事故的发生及发生后能采取的紧急措施和应急方法，即通过事前计划和应急措施，充分利用一切可能的力量，在事故发生后迅速控制事故可能发展并尽量可能排除事故，保护现场人员和场外人员的安全，将事故对人员、财产和环境的影响降低至最底程度。
6.2 应急组织机构和职责
6.2.1 组织机构：项目部安技组、工程组、综合组
6.2.2 职责
6.2.2.1安技组的责任是进行事故现场的勘察，分析事故的原因，确定安全应急处理措施及新的危险源。
6.2.2.2工程组的责任是在项目经理的领导下，按照应急处理措施对事故进行抢险和安全处理。
6.2.2.3 综合组的责任是在项目部的领导下作好外部机构和内部的协调工作，负责提供事故处理所需的资金和安全处置材料，并同时将事故在24小时内，以书面的形式报告上级主管部门。
6.2.3 总负责人及具体行动负责人：
总负责人： 张新忠 项目经理
技术总负责： 孙守平 项目总工
工 程 组： 季新元
安 技 组： 兰小平
6.2.4 本区域以外能提供援助的机构
6.2.4.1 石嘴山市人民医院 120
6.2.4.2 石嘴山市公安局 110
6.2.4.3 石嘴山市公安消防支队 119
6.3 危害辩识与风险评价
6.3.1事故发生的地点：银川市银新能源烟囱拆除爆破工程施工工地
6.3.2事故类型
6.3.2.1 建筑物未按设计倒塌，形成危险物；
6.3.2.2 爆破飞石
6.3.2.2 高空坠物；
6.4 通告程序和报警系统
事故发生后，现场负责人应立即逐级上报，总负责人在接到报告后，立即组织抢救，并在24小时内以书面形式上报上级主管部门，各部门之间用通讯工具联系。
6.5 应急设备与设施：充分利用人抬担架及现场的一切交通工具运送受伤人员到急救中心救护。
6.6能力与资源：本公司是独立法人单位，具有承担事故民事与刑事责任能力。
6.7 保护措施程序
事故发生后，在总负责人的领导下，针对事故的性质和具体情况进行具体的处理。危险建筑物在有经验的工程技术人员和施工员的研究下进行危险源的隔离，应用大型机械进行处理；对高空坠物危险源处采用密目防护网、防护排架、警示牌或隔离处理，处理的同时应会同公安机关对现场进行封闭，人员进行疏散，并发布安全距离及场所。当所有的危险因素排除后，通知人员恢复正常的生活方式。
6.8 信息发布与公众教育：当事故较大时，应通过媒体对事故进行说明，并告知一些安全事项。
6.9 事故后的恢复程序：当事故总负责人已下达排除危险因素的命令后，在各个部门的配合下，恢复正常施工作业。

附图一： 质 量 保 证 体 系 框 图
安全技术组：质量安全检查控制
工程组：施工技术管理
综合部：配合质量检查及技术教育和培训
质量管理
领导小组
项目经理
总工、
总务
组织保证

挑选合格的技术人员和技术工人
提交工程进度计划，编制实施组织设计
工程原材料的质量检验
施工机械设备的质量、性能控制
临时工程、施工现场及环境的质量控制

质

量

保

证

体

系

框

图

施工阶段
施工准备
阶段
施工保证

质量责任制
开工报告审批表
设计文件复核制
测量双检制
工程实验检测制
分阶段技术交底制
隐蔽工程检查签证制
分项工程质量评定制
验工质量签证制
定期与日常质量教育
事故处理报告制

项目经理质量责任制
总工质量责任制
总务质量责任制
各职能组长质量责任制
各施工组长质量责任制
操作工人质量责任制

施工技术、质量保证措施交底

工程质量自检控制
工程交接质量控制

工艺质量控制

工程交工验收、业主签发交工证书

工序质量控制

分项工程质量检查
分部工程质量检查
峻工阶段

制
度
保
证
竣工阶段

工程竣工文件的编制、竣工质量自检

对存在的缺陷、病害或其他不合格之处进行修补、重建
施工准备
阶段

附图二： 安 全 保 证 体 系 框 图

安
全
保
证
体
系
框
图
组织保证
工作保证
制度保证
安全生产
委员会
经理
副经理
总工程师
安全工程师
基础工作
防范重点
安全目标
抓好安全预防，开展预想、预测、预防活动
抓好安全宣传教育
加强职工岗位培训，坚持培训、持证上岗
加大安全技术设备和设施的投入
严格执行民工管理规定
防物体打击事故
防机具设备伤害事故
防高空坠落事故
防爆破伤害事故
防电击伤害事故
消灭人身、机械、消防事故
安全技术组：质量安全技术检查控制
工程管理组：施工过程管理
综合部：配合安全检查及技术教育和[培训

地实验室：原材料及建筑物成品半成品等的质量检测

定期与日常安全检查制
安全责任制
班前安全讲话制
周一安全活动日制
安全技术交底制
安全设计制
交接班制
安全挂牌制
安全检查制
安全生产奖惩制
定期安全课制
项目经理安全责任制
总工安全责任制
总务安全责任制
职能组长安全责任制
施工组长安全责任制
安全员安全责任制
操作工人安全责任制

防行车事故
