沈阳明天广场写字间项目机电配置报告页.ppt

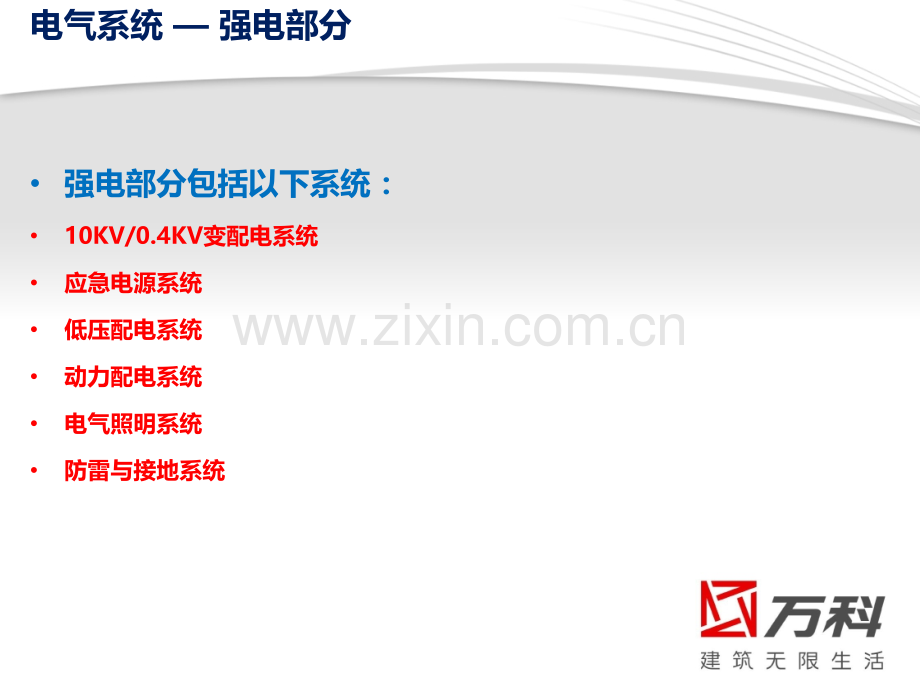

2012-1-7电气系统 强电部分强电部分包括以下系统：10KV/0.4KV变配电系统应急电源系统低压配电系统动力配电系统电气照明系统防雷与接地系统Page 3版权所有，资料由：版权所有，资料由：http:/ 强电部分10KV/0.4KV变配电系统变配电系统：A.负荷等级：一级负荷：消防控制室、火灾自动报警及联动控制装置、火灾应急照明、防烟及排烟设施、消防水泵、消防电梯及其排水泵、电动防火卷帘等消防用电；电话及网络机房、主计算机系统、安防系统、客梯、排污泵、生活水泵。二级负荷：换热站、空调设备。三级负荷：其它一般照明、动力设备。B.供电电源及电压等级：1、本写字楼变电所设置在地下一层，本变电所只负责给本写字楼供电（便于后期物业管理）电源由南区一期中心开闭站引入两路高压10KV电源。2、高压配电电压为10KV，低压配电电压为380V/220V。3、本建筑虽然150米高，但在避难层不设置变电所，所有配电电源均由地下一层变电所引出。Page 4版权所有，资料由：版权所有，资料由：http:/ 强电部分C.主结线及运行方式：1.10kV 高压系统接线为单母线分段，中间设联络开关，平时两路电源同时独立供电，当一路电源故障时，通过手动/自动闭合联络开关，另一路电源不应同时受到损坏，两路电源可独立承担100%负荷（负荷承担比例以当地供电部门批准为准）。2.两路高压进线主开关与联络开关之间设电气联锁，任何情况下只能合其中的两个开关。3.低压系统接线为单母线分段，中间设联络开关，联络开关设自投自复/自投不自复/手动转换功能。平时两台变压器同时运行，母联断路器断开。当一路变压器停止运行时，闭合母联断路器，由另一路变压器带两台变压器的一级、二级负荷。4.10kV 高压真空断路器短路电流分断容量按25kA 选取。5.本工程设置一座10kV 变电站。高压柜采用中置式真空开关柜，低压柜采用抽出式开关柜，变压器采用树脂浇注节能型干式变压器。Page 5版权所有，资料由：版权所有，资料由：http:/ 强电部分D.变电所形式的选择：1、如选择为自维变电所，需要采用4台1250KVA的干式变压器。自维变电所方便于后期物业管理。2、如选择局维变电所，需采用6台800KVA的干式变压器。后期管理由电业局维护管理。3、用电负荷估算表供电区域：地下一层及供电区域：地下一层及1层至层至30层层设备容量设备容量Pe（KW）有功功率Pjs（KW）无功功率Qjs（Kvar）变压器容量（KVA）变压器编号变压器平均负载率（%）62033661120350001#4#或1#6#77Page 6版权所有，资料由：版权所有，资料由：http:/ 强电部分E.继电保护：1.主变电所高压开关柜进线采用电流速断，过流和零序(单相接地)保护，母联采用电流速断和过流保护。2.高压开关柜出线采用三相电流速断，过流，零序(单相接地)，过负荷以及变压器温升保护，其中变压器的过负荷保护通过低压侧总断路器来实现。F.电能计算：1.采用高压总计量方式。按照当地供电局要求设专用计量柜，内装有功、无功、峰谷表。2.每户采用预付费插卡式电表计量。3.物业机电用房设置计量电表，满足内部核算要求。Page 7版权所有，资料由：版权所有，资料由：http:/ 强电部分G.功率因数补偿：1.采用低压侧集中补偿，设电容补偿器柜，自动调节式补偿装置，使功率因数大于0.95。2.电容器组采用自动循环投切方式。3.补偿总容量约：1256kVar。4.所有气体放电灯具加装补偿电容，使功率因数大于0.9。H.操作电源1.操作电源采用DC220V 直流电源，采用成套装置直流屏、免维护铅酸密闭蓄电池，电池容量应保证操动机构的分、合闸及各开关柜信号、继电保护等的可靠工作，额定容量不少于60Ah。2.变电站设置所用电专用配电箱，电源分别引自两段低压母线，采用双电源自动切换装置。Page 8版权所有，资料由：版权所有，资料由：http:/ 强电部分I.变电站电力监控系统：1.10KV 开关柜进线和出线回路均配置微机保护测控装置和网络电力仪表，记录断路器的分合闸状态、故障状态、手车工作位置、试验位置、接地刀位置、变压器高温报警及超高温跳闸等信号，微机保护测控装置和网络电力仪表自带通讯模块。2.0.4KV 进线和联络回路配置遥信单元模块和网络电力仪表，遥测电流、电压、有功功率、无功功率、电能、功率因数、频率、电压和电流总谐波畸变率等；遥信断路器分合闸状态、故障状态、手车位置。3.0.4KV 出线回路配置遥信单元模块和网络电力仪表，遥测电流、电压、有功功率、无功功率、电能等；遥信断路器分合闸状态、故障状态、手车位置。4.在系统管理层和现场监控层，均可对断路器进行操作。Page 9版权所有，资料由：版权所有，资料由：http:/ 强电部分应急照明系统：A.柴油发电机：1.本写字楼在本楼地下一层设置柴油发电机房一座。2.现阶段按照变压器容量的10估算柴油发电机的容量，选用一台500KW 机组，保证消防负荷和重要负荷用电。3.机组选用高速柴油发电机组和无刷型自动励磁装置，保证在两路市电同时中断后15 秒内自启动，自启动方式为电启动，并具有三次自启动功能，总计时间不大于30 秒。4.发电机房内设置1m储油箱，并采取相应的防火措施。5.发电机组与市电系统联锁，不应并列运行。市电恢复时，机组应自动退出工作，并延时停机。6.柴油发电机作为备用电力供应，为重要负荷及消防负荷提供电力供应，不考虑同时发生系统故障和火灾，因此重要负荷及消防负荷应分开计算，取最大者最终选择确定发电机容量，发电机供应之负荷如下：Page 10版权所有，资料由：版权所有，资料由：http:/ 强电部分重要负荷重要负荷消防负荷消防负荷写字楼变电站照明、动力写字楼变电站照明、动力消防/安防监控中心柴油发电机房照明、动力柴油发电机房照明、动力应急照明（疏散照明、疏散指示、安全出口）主计算机房照明、动力主计算机房照明、动力应急发电机供油泵电话网络机房照明、动力电话网络机房照明、动力消防排烟、增压及补风风机航空障碍灯航空障碍灯消防电梯客梯客梯防火卷帘排污水泵排污水泵消防喷淋水泵等消防设备生活供水泵生活供水泵其它消防设备用电版权所有，资料由：http:/ 11版权所有，资料由：版权所有，资料由：http:/ 强电部分B.UPS不间断电源装置：1.电信网络机房主机；2.主计算机房系统主机；3.楼宇自控系统主机；4.电子钥匙门锁卡系统；5.安防系统主机（摄像、防盗等）；6.消防报警系统。以上区域预留UPS作为备用电源C.应急灯具选择：本写字楼所有应急照明灯具（安全出口标志灯、疏散指示灯及疏散楼梯照明灯等）均选用带蓄电池灯源。Page 12版权所有，资料由：版权所有，资料由：http:/ 强电部分低压配电系统：A.低压配电系统为三相五线制(380/220V)，中性线(N)接地，中性线(N)与保护线(PE)分开之(TN-S)系统。B.低压配电系统应满足供电可靠性、灵活性、安全、检修方便及减少损耗等要求。C.低压配电系统由低压配电屏以放射式或树干式经强电竖井，分别送至各用电点。D.在三相负荷中，单相负荷均匀地分配以尽量减少中性线电流，照明和动力用电将按照实际需求分别设计，以减少因动力负荷所引起的电压波动而影响供电质量。E.低压配电电缆，消防设备供电干线及分支干线采用矿物绝缘电缆。一般照明及动力采用阻燃低烟无卤型交联聚乙烯绝缘电缆、电线。F.对于消防控制室、消防水泵、消防电梯、防排烟设备等消防用电，以及电话、安保等弱电设备，采用双电源送至各用电点进行末端自动切换，以保证供电的可靠性。Page 13版权所有，资料由：版权所有，资料由：http:/ 强电部分 动力配电系统：A.大容量电动机由低压开关柜以放射式供电方式提供电源。B.主要设备机房设电动机控制中心MCC，一般性设备机房设就地电动机控制盘LMCP，采用封闭母线或YJY 聚乙烯绝缘铜芯电力电缆，树干式或放射式供电，沿地库及电气竖井电缆桥架敷设。C.设备机房设就地配电箱（柜），树干式或放射式供电，采用YJY 聚乙烯绝缘铜芯电力电缆，沿地下层及电气竖井电缆桥架敷设。其余支干线或末端线路均采用YJY交联聚乙烯绝缘铜芯电力电缆，在电缆桥架内或穿钢管暗敷设。D.在电气竖井或设备机房内的配电箱(柜)或控制箱均采用落地或挂墙明装，其余区域将配合精装修要求采用暗装。E.电动机容量小于20kW 时，采用直接起动，20kW 至45kW 采用星-三角起动，45kW及以上采用软起动。F.电动机控制将根据工艺要求采用“就地手动+远程自动”控制方式，纳入楼宇自控系统或消防联动控制系统。Page 14版权所有，资料由：版权所有，资料由：http:/ 强电部分电气照明系统：A.本工程电气照明主要包括一般照明、应急照明及室外照明预留（此部分用电负荷容量暂估预留）。B.照度标准值参照国家规范或行业标准执行，功率密度值按照国家规范和节能标准确定。区域区域照度（照度（Lux）区域区域照度（照度（Lux）办公大堂办公大堂150车库75办公室办公室300餐厅200会议室会议室300电话网路机房500电梯前室电梯前室200变配电室200公共走廊公共走廊100泵房、空调机房100Page 15版权所有，资料由：版权所有，资料由：http:/ 强电部分C.光源及灯具选用：1.地下车库及公共走道采用LED节能感应灯；2.办公室及设备用房等采用LED节能型荧光灯；D.各疏散出口、楼梯口设置安全出口标志灯；疏散走道设置疏散指示标志灯；各疏散楼梯间、防烟楼梯间、疏散走道、消防电梯间及前室、餐厅、避难层等处设置疏散照明灯；消防保安监控室、消防水泵房、排烟风机房、变配电室、发电机房、电话网络机房、楼控中心等设置备用照明。E.应急照明箱电源除引自正常两路电源外，还设置EPS 为其提供第三路电源，其连续供电时间不少于90 分钟，切换时间不大于5s。F.在建筑物屋顶和中间楼层的四角设置航空障碍灯。G.地库、门厅、公共走廊等区域的照明系统，采用“就地+楼控”综合控制，实现“时间控制”及“值班照明模式”。H.办公室照明采用分区，分组控制方式。I.一般照明线路采用WDZA-BYJ 低烟无卤阻燃电线，在电线槽内或穿钢管敷设。Page 16版权所有，资料由：版权所有，资料由：http:/ 强电部分防雷与接地系统：A.防雷系统：1.本工程按第二类防雷建筑物设计。2.防雷装置包括防直击雷击、防雷电波侵入、防侧击雷、防雷击电磁脉冲。3.防直击雷措施：屋面四周女儿墙上设置环状避雷带，屋面上装设不大于10mx10m或12mx8m 避雷网格。4.防雷电波侵入措施：进入建筑物的各种线路及金属管道采用全线埋地引入，并应在入户端将电缆的金属外皮、钢导管及金属管道与接地网连接。设在建筑物内的变压器，在高、低压侧的各相装设避雷器。5.防侧击雷措施：45m 及以上各层利用建筑物圈梁及楼板钢筋作防侧击雷均压环，并与防雷引下线连接，45m 及以上建筑外墙上的全部金属栏杆，金属门窗等均应与防雷装置连接。垂直敷设的金属管道及金属物的顶部和底部与防雷装置连接。Page 17版权所有，资料由：版权所有，资料由：http:/ 强电部分6.防雷击电磁脉冲引起的过电流和过电压，采取屏蔽、接地、等电位联结、装设电涌保护器等防护措施。电涌保护器设置地点为：变电所低压配电柜、所有弱电机房、电梯机房及其它屋顶机房。7.突出屋面的非金属物需做接闪器与防雷装置连接。8.室内竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接。9.设置总等电位联结，各层电井、设备机房、卫生间设置局部等点电位联结。B.接地系统：1.接地系统将按照国家之规范及安装标准，采用共用接地装置，其接地电阻值1，于变电所做总等电位联结。本建筑将提供以下五种接地系统：低压供电接地系统(中性点接地)、保护接地系统、防雷接地系统、弱电及电信接地系统、总等电位及局部等电位联结接地系统2.所有移动的电力设备的供电回路均采用防漏电保护装置。3.所有机电房内正常不带电金属设备均应可靠接地，所有电线管、线槽、桥架托盘、封闭母线外壳等设备及其附件连接或转换处均应设专用接地跨接导体使具有连续有效的电传导通路。Page 18版权所有，资料由：版权所有，资料由：http:/ 强电部分电气节能：A 变电所设置在负荷中心，减少低压侧线路长度，降低线路损耗。B 通过负荷计算，合理选择变压器的容量，确保变压器在经济运行方式下运行。C 变配电设备配置相应的测量和计量仪表。D 合理选择和尽量缩短供电线路敷设路径，以降低线路损耗。E 在变电所集中设置无功电容补偿柜，提高功率因数减少电能损失。F 选用低损耗，低噪声的节能变压器。G 照明设计时，应满足建筑照明设计标准所对应的照度标准、照明均匀度、统一眩光值、照明功率密度值等相关标准值的综合要求。H 根据不同的使用场合选择合适的照明光源，在满足照明质量的前提下，优先选用高光效、显色性好的荧光灯(T5,T8 管)、紧凑型荧光灯、金属卤化物灯。I 优先选择低损耗性能优的光源用附件，如电子镇流器。节能型电感镇流器、电子触发器及电子变压器等。荧光灯选用带有无功补偿的灯具，紧凑型荧光灯优先选用电子镇流器，气体放电灯宜采用电子触发器。Page 19版权所有，资料由：版权所有，资料由：http:/ 强电部分J 照明电源线路尽可能采用三相供电，以减少电压损失，并尽量使三相照明负荷平衡，以免影响光源的发光效率。K 照明控制按区域性质选择不同方式：1.办公用房间内采取分区、分组控制。2.公共走廊采取集中或定时控制的智能控制。3.餐厅等要求较高的区域采用智能灯光控制系统，进行场景控制和调光控制。4.道路照明应根据地理位置和季节变化合理确定开关灯时间，并应根据天空亮度变化进行必要的修正。采用光控和时控相结合的智能控制方式。5.景观照明应具备平日、一般节日、重大节日开灯控制模式。L 建筑设备节能：制冷站、空调系统设备、给排水系统设备、电梯纳入楼宇控制系统，对各类设备的运行、安全状况、能源使用状况及节能等实行综合自动监测、控制与管理。Page 20版权所有，资料由：版权所有，资料由：http:/ 弱电部分弱电部分包括以下系统：楼宇自控系统综合布线系统有线电视系统综合安防系统（视频监控系统、门禁系统、电子巡更系统、保安无线对讲系统）背景音乐及紧急广播系统防火剩余电流报警系统火灾自动报警及联动系统手机无线信号覆盖系统Page 21版权所有，资料由：版权所有，资料由：http:/ 弱电部分楼宇自控系统：A.楼宇自控系统负责的对办公区域的机电设备运行情况进行监察、控制及管理，达到绿色节能、舒适控制、有效管理的目的；系统具备良好的开放性，能够实现与消防报警系统、保安系统及其它智能子系统之间的联动功能，并能够提供用于集成的数据接口。B.系统由中央工作站、网络服务器、控制分站、直接数字控制器、各类传感器及电动阀等组成，控制程序可根据不同要求、不同季节进行调整，系统控制主机设于地下一层办公安防控制中心。C.本系统主要监控内容如下：1.换热站系统：主要对板式换热器、采暖循环泵、补水泵、软化水箱等设备进行监视及控制，监测点包括：a)板式换热器：一次侧供/回水温度，二次侧供/回水温差，一次侧供水旁通阀开度调节，二次侧供水阀门开关控制，二次侧供水干管流量；b)采暖循环泵：启停控制，故障报警，手/自动状态，运行状态；Page 22版权所有，资料由：版权所有，资料由：http:/ 弱电部分c)补水泵：启停控制，故障报警；d)软化水箱：水箱超高、低液位监测。2.空调通风系统：a)转轮热回收新风机组送风/排风风机启停控制、送风/排风风机故障报警、送风/排风风机运行状态、送风/排风风机手/自动状态、送风/排风风机变频调节、轮转热回收装置启停控制/故障报警/运行状态/手/自动状态/变频调节、新/排风风阀调节及开度反馈、送风/新风/回风温湿度、热交换后出风温度、盘管水阀控制/状态反馈、防冻报警、过滤器状态报警、加湿控制。b)送/排风机风机启停控制、风机故障报警、风机运行状态、风机手/自动状态；c)公共区VRV 空调系统通过室外机接口集中控制启停。Page 23版权所有，资料由：版权所有，资料由：http:/ 弱电部分3.变配电系统高低压配电系统自设监控系统，楼宇自控系统针对高低压系统设备的监控原则为只监视不控制，通过高阶接口形式采集高低压系统数据：4.照明系统主要包括的室外照明、景观照明、广告照明、室内公共区域照明，控制方式按预先排定好的时间程序开关回路及监视回路的开关状态。5.给水系统给水系统设备包括生活水泵、生活水箱、消防水箱，具体监控点有：a)生活水泵：运行状态、故障报警b)生活水箱：高、低液位报警c)消防水箱：高、低液位报警6.排水系统排水系统的设备包括排水泵、集水井，具体监控点有：a)排水泵-运行状态、故障报警b)集水井-超高液位报警7.电梯系统a)电梯：运行状态、故障报警、上下行状态 Page 24版权所有，资料由：版权所有，资料由：http:/ 弱电部分综合布线系统：A.系统设计采用星型结构，考虑两个（或两个以上）运营商的引入，办公楼的外线电缆由一期的电信间引至十五层办公楼总综合布线间，在弱电竖井设分配线间，水平线缆直接连至各户内弱电箱内。B.本项目采用光纤入户形式，每个出租区域内设置一个弱电箱，箱内预留1根2 芯单模光纤，物业管理用水平布线采用6 类4 对非屏蔽双绞线。Page 25版权所有，资料由：版权所有，资料由：http:/ 弱电部分有线电视系统：A.电视信号由一期项目的有线电视前端机房引来至地下一层弱电竖井内，经放大后分支分配至个楼层。B.系统采用同轴电缆传输电视节目；C.在弱电竖井内预留有线电视接口，供有需要的出租办公室接驳。Page 26版权所有，资料由：版权所有，资料由：http:/ 弱电部分综合安防系统：A.视频监控系统：A.本系统采用全数字网络化的电视监控系统解决方案，主要由前端IP 摄像机、网络交换机、存储管理服务器、解码器、工作站、显示设备、系统管理服务器及专用的安保网络组成，系统控制设备设于地下一层办公安防控制中心。B.主要出入口、门厅大堂、公共走道、电梯厅、电梯轿厢等重要区域设置摄像机，所有的监控点视频图像能显示在监视器上，并带时间、地址、日期显示，通过网络数字硬盘录像机进行录像，所有录像资料存储均按24 小时/30 天设计；C.可按以下原则选用前端点位摄像机：1)公共区域、走廊及电梯厅采用彩色半球摄像机。2)大堂及大空间场所采用半球摄像机配合一体化彩色球型摄像机；3)地下区域区(无吊顶区域)采用固定型黑白彩色自动转换摄像机；4)电梯轿厢采用电梯专用微型彩色摄像机；Page 27版权所有，资料由：版权所有，资料由：http:/ 弱电部分B.门禁系统：A.门禁系统由读卡设备（包括读卡器、出门按钮、电控锁）、门禁控制器、通讯网络、管理软件、计算机（服务器/工作终端）组成，门禁控制器自带本地闪存，支持离线运行，具有在线、离线和灾难工作模式。系统控制主机设备设于地下一层办公安防控制中心。B.门禁系统应与火灾报警系统连接，当火灾信号发出后，自动打开通道的电子门锁，方便人员疏散。C.地下物业办公区与公共区分隔的门，重要物业办公用房、重要机电设备用房等均考虑设置门禁，以限制非内部人员的任意通行；版权所有，资料由：http:/ 28版权所有，资料由：版权所有，资料由：http:/ 弱电部分C.电子巡更系统：A.采用离线式电子巡更系统，系统由信息钮扣、巡更手持记录器、下载器、管理主机及管理软件等组成，系统管理主机设于地下一层办公安防控制中心。B.根据需要将信息按钮安装在需要巡逻的线路或设备上，对该地进行巡查的同时，用巡检器采集安装在代表该地点的信息按钮，巡检器将记录下信息按钮的代码及采集信息的时间和该地的相应事件，此记录将成为保安何时到达该地巡查的依据。C.巡更点设置在主要通道、梯口、设备用房及管理公司需要设置巡更点的地方。Page 29版权所有，资料由：版权所有，资料由：http:/ 弱电部分C.保安无线对讲系统：A.为方便物业管理、保安巡逻、设备维修等通话联系，组建无线对讲移动通信网，覆盖各物业管理部门的使用区域，系统由中继台、移动手持对讲机、低损耗线缆、天线等组成，系统控制主机设于地下一层安防控制中心。B.采用中转通信方式，微功率多天线覆盖技术，在弱电竖井内设置信号功分器或耦合器，在地上楼层及地下楼层根据使用要求、建筑结构以及电波传播因素分别设置隐蔽安装天线，以保证建筑内有足够强度的无线信号，从而达到无线通信的畅通无阻，准确无误。Page 30版权所有，资料由：版权所有，资料由：http:/ 弱电部分背景音乐及紧急广播系统：A.背景音乐与紧急广播共用扬声器，办公区域只提供紧急广播，大堂、地下餐饮提供背景音乐，火灾时切换至紧急广播，系统主机设地下一层办公安防控制中心，消防中心对本系统有优先控制权。B.本系统在发生火灾时，可根据消防系统提供的信号迅速切换到响应的楼层或区域进行紧急广播，引导人员疏散。C.系统设备包播放机、呼叫站、音频分配器、功率放大器、分区器等；D.在公共区域及办公区内均按规范要求设置消防广播扬声器，均采用吸顶扬声器，功率为3W。Page 31版权所有，资料由：版权所有，资料由：http:/ 弱电部分防火剩余电流报警系统：A.本系统采用总线式报警系统，在各个层配电箱的进线处设置的剩余电流探测器，探测器还具有温度探测的功能，对该处的漏电电流、工作电流进行监控，防火剩余电流报警主机设在地下一层办公安防控制中心。B.当探测到配电回路漏电电流大于500mA、工作电流超过事先设定的报警值时，即发出声光报警信号，准确报出故障点地址，监视故障点变化，超过预设时间时切断漏电线路电源并显示其状态，对设备用电回路仅给出报警信号，不切断其电源。C.监控探测器的温度报警值宜小于140。D.本系统应具有下列功能：1)探测漏电电流、过电流等信号，发出声光信号报警，准确报出故障线路地址，监视故障点的变化。2)储存各种故障和操作试验信号，信号存储时间不应少于12 个月。3)显示系统电源状态。Page 32版权所有，资料由：版权所有，资料由：http:/ 弱电部分防火剩余电流报警系统：A.本写字楼单独设置消防监控中心，与南区一期总消防监控中心联动，便于以后物业分开管理。本系统采用控制中心型智能消防报警系统，整个项目一期项目设置一套火灾自动报警及联动控制系统，在安防控制中心设火灾报警控制器、消防联动控制装置、彩色图型显示装置、消防专用电话、火灾应急广播系统等，监控整个一期建筑的火灾报警系统，并与市119 消防报警系统联网。B.根据管理需要，办公安防控制中心设置办公楼相关区域的火警显示装置。C.感烟、感温探测器均按规范要求布置。D.每个防火分区至少应设置一个声光报警器，其位置宜设在各楼层走道靠近楼梯处口处。E.水流指示器、检修阀安装于自动喷淋系统分区支管上，当喷淋系统启动后，水流指示器会被触动而发出报警功能并能指示失火区域，火灾报警主机能监视检修阀的开关状态。F.在每个防火分区内设置至少一个手动报警按钮，使该防火分区内的任意位置距最近的手动报警按钮距离不超过30m。另外，每个手动报警按钮均带消防电话插孔。Page 33版权所有，资料由：版权所有，资料由：http:/ 弱电部分G.消火栓泵启动按钮安装于每组消火栓内，消火栓泵启动可由消火栓泵启动按钮直接启动，火灾报警主机能显示每个消火栓按钮的工作状态。H.设消防专用电话网络，消防控制中心设置消防专用电话总机，在消防水泵房、发电机房、变配电室、防排烟机房、电梯机房等重要机房设置消防专用电话分机，在手报按钮处设置电话插孔，在避难层应每隔20m 设置一个消防专用电话分机；控制中心设直拨119 专用电话。I.火灾自动报警系统对以下消防设备和消防灭火系统具有联动控制功能：1)消火栓系统2)喷淋系统3)水喷雾系统4)防排烟系统5)正压送风系统6)防火卷帘控制7)电梯控制8)非消防电源切断及应急电源强启控制9)紧急广播控制10)气体灭火系统控制11)门禁系统、停车场管理系统控制Page 34版权所有，资料由：版权所有，资料由：http:/ 弱电部分手机无线信号覆盖系统：A.为克服建筑物对手机通讯的影响，整个项目设置一套手机无线信号覆盖系统。B.此系统由相关运营商负责设计及施工。Page 35版权所有，资料由：版权所有，资料由：http:/ 弱电部分弱电部分总结：A.本建筑消防监控中心设置在地下一层（物业已同意）；B.在本建筑设备层设置一综合布线机房。Page 36版权所有，资料由：版权所有，资料由：http:/ end 谢 谢！
