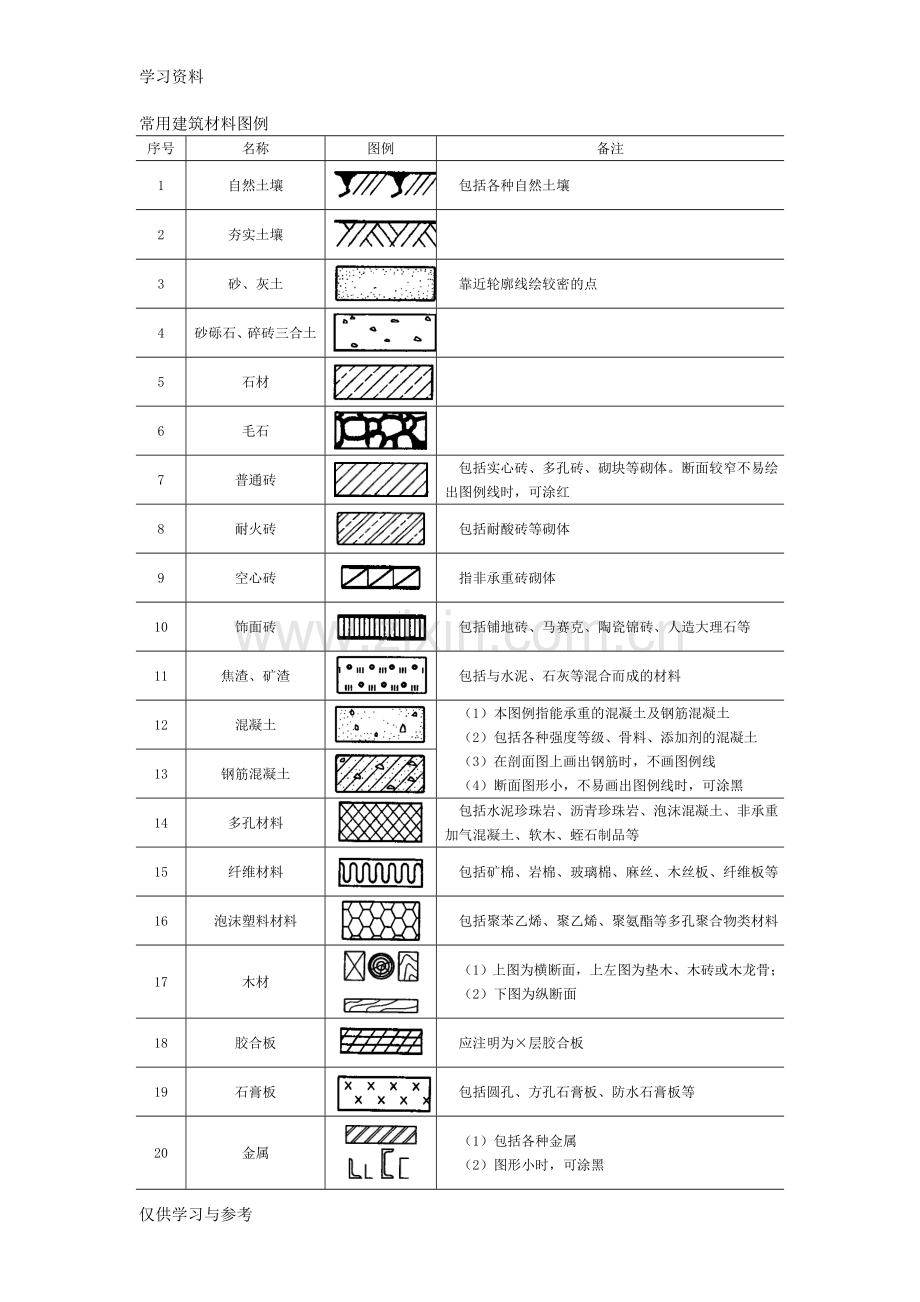

常用建筑材料图例
序号
名称
图例
备注
1
自然土壤

包括各种自然土壤
2
夯实土壤

3
砂、灰土

靠近轮廓线绘较密的点
4
砂砾石、碎砖三合土

5
石材

6
毛石

7
普通砖

包括实心砖、多孔砖、砌块等砌体。断面较窄不易绘出图例线时，可涂红
8
耐火砖

包括耐酸砖等砌体
9
空心砖

指非承重砖砌体
10
饰面砖

包括铺地砖、马赛克、陶瓷锦砖、人造大理石等
11
焦渣、矿渣

包括与水泥、石灰等混合而成的材料
12
混凝土

（1）本图例指能承重的混凝土及钢筋混凝土
（2）包括各种强度等级、骨料、添加剂的混凝土
（3）在剖面图上画出钢筋时，不画图例线
（4）断面图形小，不易画出图例线时，可涂黑
13
钢筋混凝土

14
多孔材料

包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重加气混凝土、软木、蛭石制品等
15
纤维材料

包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等
16
泡沫塑料材料

包括聚苯乙烯、聚乙烯、聚氨酯等多孔聚合物类材料
17
木材

（1）上图为横断面，上左图为垫木、木砖或木龙骨；
（2）下图为纵断面
18
胶合板

应注明为×层胶合板
19
石膏板

包括圆孔、方孔石膏板、防水石膏板等
20
金属

（1）包括各种金属
（2）图形小时，可涂黑

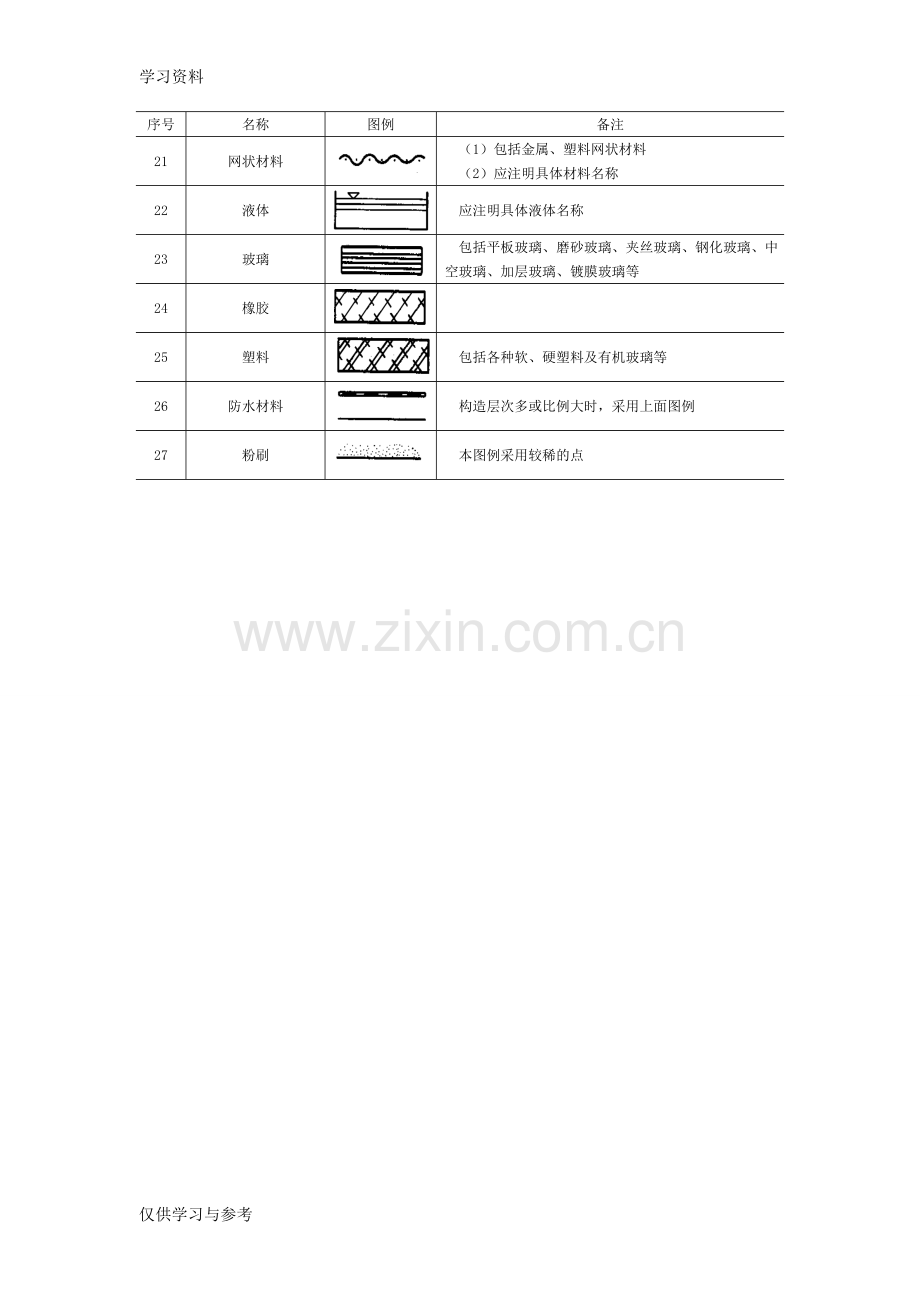

21
网状材料

（1）包括金属、塑料网状材料
（2）应注明具体材料名称
22
液体

应注明具体液体名称
23
玻璃

包括平板玻璃、磨砂玻璃、夹丝玻璃、钢化玻璃、中空玻璃、加层玻璃、镀膜玻璃等
24
橡胶

25
塑料

包括各种软、硬塑料及有机玻璃等
26
防水材料

构造层次多或比例大时，采用上面图例
27
粉刷

本图例采用较稀的点
