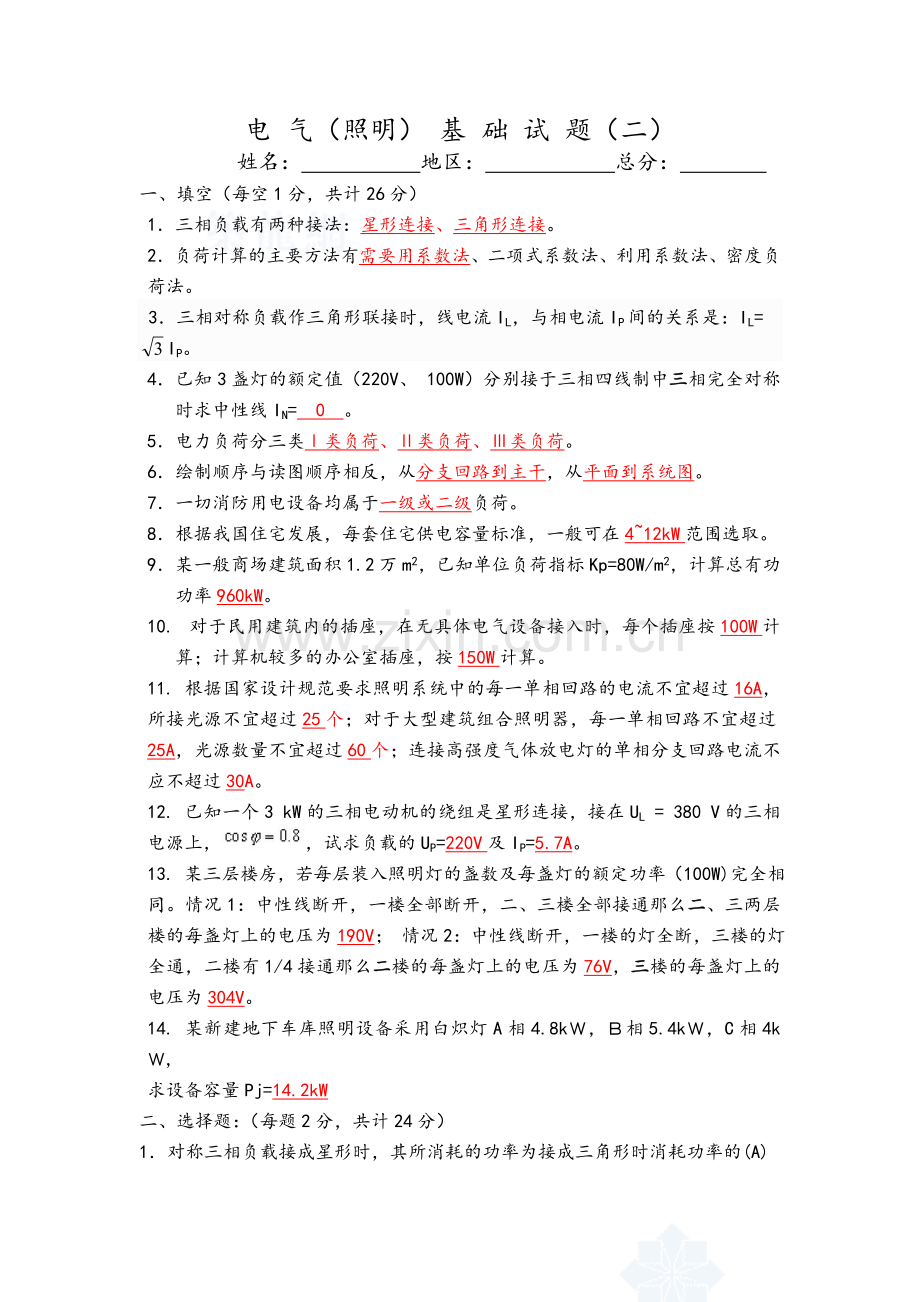

电 气（照明） 基 础 试 题（二） 姓名： 地区： 总分： 一、填空（每空1分，共计26分）1三相负载有两种接法：星形连接、三角形连接。2负荷计算的主要方法有需要用系数法、二项式系数法、利用系数法、密度负荷法。 3三相对称负载作三角形联接时，线电流IL，与相电流IP间的关系是：IL=IP。4已知3盏灯的额定值（220V、 100W）分别接于三相四线制中三相完全对称时求中性线IN= 0 。5电力负荷分三类类负荷、类负荷、类负荷。6绘制顺序与读图顺序相反，从分支回路到主干，从平面到系统图。7一切消防用电设备均属于一级或二级负荷。8根据我国住宅发展，每套住宅供电容量标准，一般可在412kW范围选取。9某一般商场建筑面积1.2万m2，已知单位负荷指标Kp=80W/m2，计算总有功功率960kW。10. 对于民用建筑内的插座，在无具体电气设备接入时，每个插座按100W计算；计算机较多的办公室插座，按150W计算。11. 根据国家设计规范要求照明系统中的每一单相回路的电流不宜超过16A， 所接光源不宜超过25个；对于大型建筑组合照明器，每一单相回路不宜超过25A，光源数量不宜超过60个；连接高强度气体放电灯的单相分支回路电流不应不超过30A。12. 已知一个3 kW的三相电动机的绕组是星形连接，接在UL = 380 V的三相电源上，试求负载的UP=220V及IP=5.7A。13. 某三层楼房，若每层装入照明灯的盏数及每盏灯的额定功率（100W)完全相同。情况1：中性线断开，一楼全部断开，二、三楼全部接通那么二、三两层楼的每盏灯上的电压为190V； 情况2：中性线断开，一楼的灯全断，三楼的灯全通，二楼有1/4接通那么二楼的每盏灯上的电压为76V，三楼的每盏灯上的电压为304V。14. 某新建地下车库照明设备采用白炽灯A相4.8k，相5.4k，C相4k,求设备容量Pj=14.2kW二、选择题：（每题2分，共计24分）1对称三相负载接成星形时，其所消耗的功率为接成三角形时消耗功率的(A) A、1/3 B、1/2 C、相等 D、12照明用电的额定电压通常为220V，在三相四线制电路中，各相上的照明负荷不完全相等，若中线断线，则各相负载上所承受的相电压( B ) 。 A、相等 B、不相等 C、相电压220V、线电压380V D、相电压220V3.电源电压为380V，采用三相四线制供电，负载为额定电压220V的白枳灯，负载就采用(A)联接方式，白枳灯才能在额定情况下正常工作。 A、负载应采用星型联接 B、负载应采用三角形联接 C、直接联接 D、不能相连 4. 中断供电将造成人身伤亡时，应为（A）。A. 一级负荷 B. 二级负荷 C. 三级负荷 D. 一级负荷中特别重要负荷5. 对一级负荷中的特别重要负荷（B）。 A. 必须要两路电源供电 B. 除由两个电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统 C. 应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏 D. 可采用一路电源供电，但必须采用应急发电机组作为第二电源 6. 下列各项不是负荷计算的表现形式的是（D） A.Ij B.Qj C.Sj D.Vj7. 进行负荷计算时，单相负荷应均衡分配到三相上，当单相负荷的总容量（B），应将单相负荷换算为等效三相负荷，再与三相负荷相加。 A. 小于计算范围内三相对称负荷总容量的5%时 B. 超过计算范围内三相对称负荷总容量的15%时 C. 小于计算范围内三相对称负荷总容量的10%时D. 超过计算范围内三相对称负荷总容量的10%时8. 某车间生产用电设备如下，采用需要系数法计算负荷。冷加工机床：电动机总容量为680kW，需要系数Kx=0.35，；风机和水泵：电动机总容量为740kW，需要系数Kx=0.8，。 (1) 其视在功率Sjs为（A）。 A. 1192kVA B. 1059 kVA C. 953 kVA D. 1216 kVA (2) 其自然功率因数为（C）。 A. 0.6 B.0.65 C. 0.7 D. 0.75 (3) 在安装无功功率补偿电容器 500kvar后的功率因数为（B）。 A. 0.94 B. 0.92 C. 0.9 D. 0.88 (4)当电压为380V时的计算电流为（A ）。 A. 1372A B. 1303A C. 1806A D.1449A三、简答题（每题10分，共计20分）1. 三相交流负载电路的接线方式有几种？试比较其特点。 三相负载的连接方式有星形连接跟三角形连接两种。星星接线，三相电路负载对称时，可以把中线省去，构成三相三线制电路。负载不对称，如果没有中性线，则各相负载上的相电压就会发生变化，负载无法正常工作，甚至会烧坏，因此中性线不能省。三角形连接的三相电路中，三角形连结的相电压与线电压相等。2. 如何计算等效三相负荷？ （1） 只有单相负荷时，等效三相负荷可取最大一相负荷的3倍计算。（2） 只有线间负荷时，等效三相负荷为：单台时取线间负荷的倍；多台时取最大线间负荷的倍加上次大的线间负荷的（3-）倍。（3） 既有线间负荷又有相间负荷时，应先将线间负荷换算成相负荷，然后各相负荷分别相加，选取最大相负荷乘3作为等效三相负荷。四、计算题 （每题15分，共计30分） 1、在饭店中的一组负荷内有空调风机的设备容量为35kW， Kd=0.75，cos=0.8；电热器的设备容量为18kW，Kd=0.8，cos=0.8；照明设备容量为40kW，Kd=0.8，cos=0.98，采用同一线路低压三相四线220V/380V供电，试求这一供电线路上的计算有功、无功、视在功率及电流；要求功率因数补偿到0.95，求补偿电容器的容量。解答：1.空调风机：-(2分）电热器：-(2分）照明：-(2分）总容量(不考虑同时系数) -(5分）2.补偿电容器容量：-(4分） 2、某大厦内设有一变电站，大厦办公照明设备容量，；商场照明设备容量，；客房照明设备容量，；冷冻机组容量台， 冷冻水泵容量台，冷却水泵容量台，冷却塔容量台，所有制冷设备组的均取，；电梯容量台，；有功同时系数，无功同时系数。用需要系数法计算变电站总计算有功功率、无功功率、视在功率和计算电流。解答：大厦办公照明：-(2分）商场照明：-(2分）客房照明：-(2分）制冷设备：-(2分）电梯：-(2分）总容量：-(5分）
