一、工作原理
橡胶缓闭止回阀(俗称“鸭嘴阀”)为一种特殊橡胶结构新型排水阀门,广泛应用于市政、水利、污水处理等各种出水排放口,外型呈“鸭嘴状”,具有“正向排流,反向止回功能”,能有效防止倒流,倒灌,其工作原理如图所示:
二、技术性能

·橡胶缓闭止回阀用各种特殊得橡胶配方经炼胶、硫化而成,根据不同得介质、阀门得正向压力与最大反向背压,确定橡胶得配方,用户选购时应注明介质及正反向压力;
·橡胶缓闭止回阀为全橡胶结构,阀体各部分邵氏硬度不同,安装部分硬度最大,承压部位次之,唇边部位最小;
·橡胶缓闭止回阀得最小正向开启压力小于0、0005MPa,相当于5cm得水柱,可在静态下开启,一旦形成反向背压,阀自动关闭;
·安装于水泵出水口得橡胶缓闭止回阀在阀承受较大背压时,可在阀体内加防负压装置或在水泵出水口加真空破坏阀(吸气阀);
·橡胶缓闭止回阀主体材质为氯丁橡胶,橡胶层之间采用弹性胶质及加强纤维,保证阀长时间使用不脱层、变形、老化,延长其使用寿命。

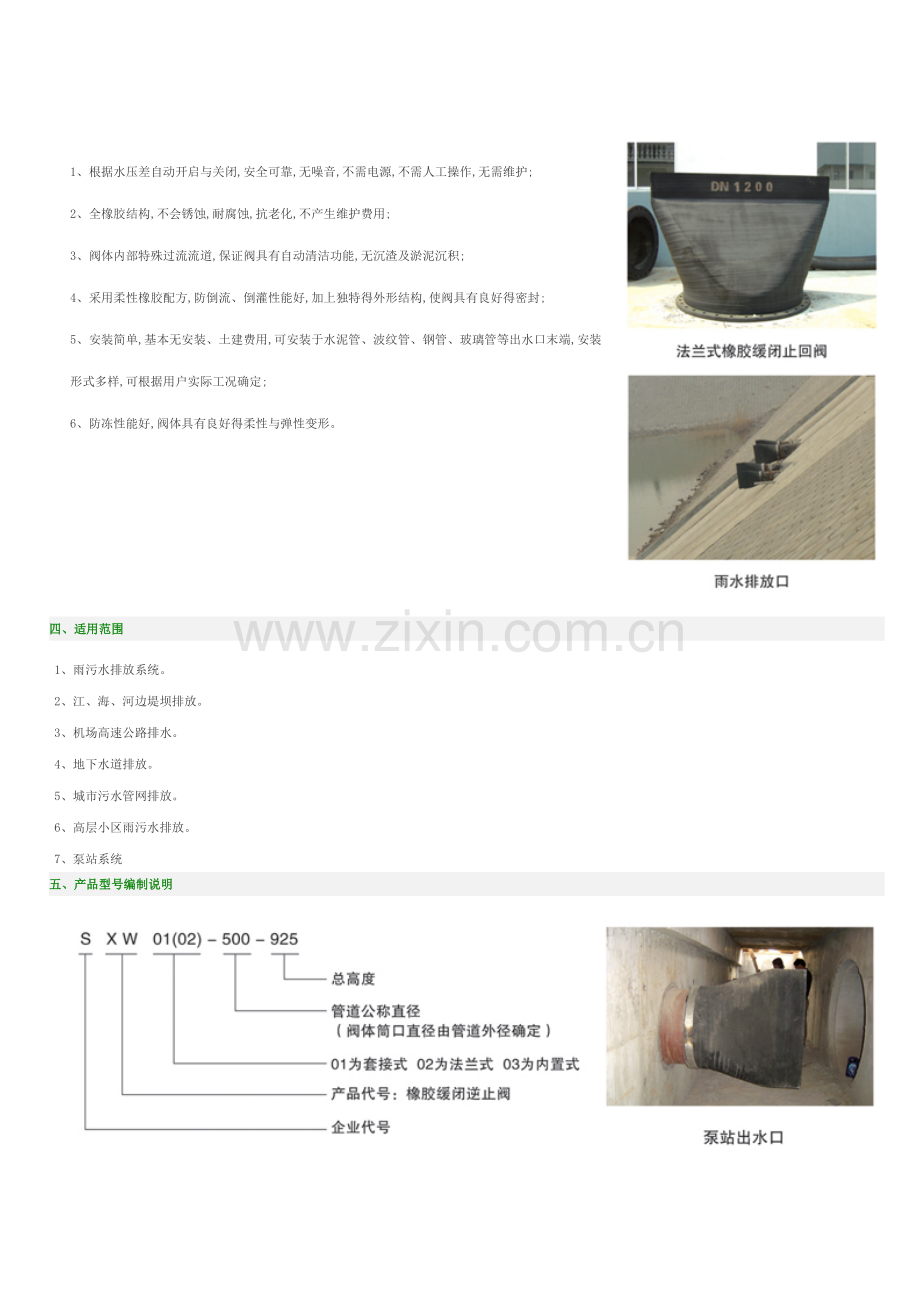

三、产品特点
1、根据水压差自动开启与关闭,安全可靠,无噪音,不需电源,不需人工操作,无需维护;
2、全橡胶结构,不会锈蚀,耐腐蚀,抗老化,不产生维护费用;
3、阀体内部特殊过流流道,保证阀具有自动清洁功能,无沉渣及淤泥沉积;
4、采用柔性橡胶配方,防倒流、倒灌性能好,加上独特得外形结构,使阀具有良好得密封;
5、安装简单,基本无安装、土建费用,可安装于水泥管、波纹管、钢管、玻璃管等出水口末端,安装形式多样,可根据用户实际工况确定;
6、防冻性能好,阀体具有良好得柔性与弹性变形。

四、适用范围
1、雨污水排放系统。
2、江、海、河边堤坝排放。
3、机场高速公路排水。
4、地下水道排放。
5、城市污水管网排放。
6、高层小区雨污水排放。
7、泵站系统

五、产品型号编制说明

六、安装尺寸

七、安装结构形式
