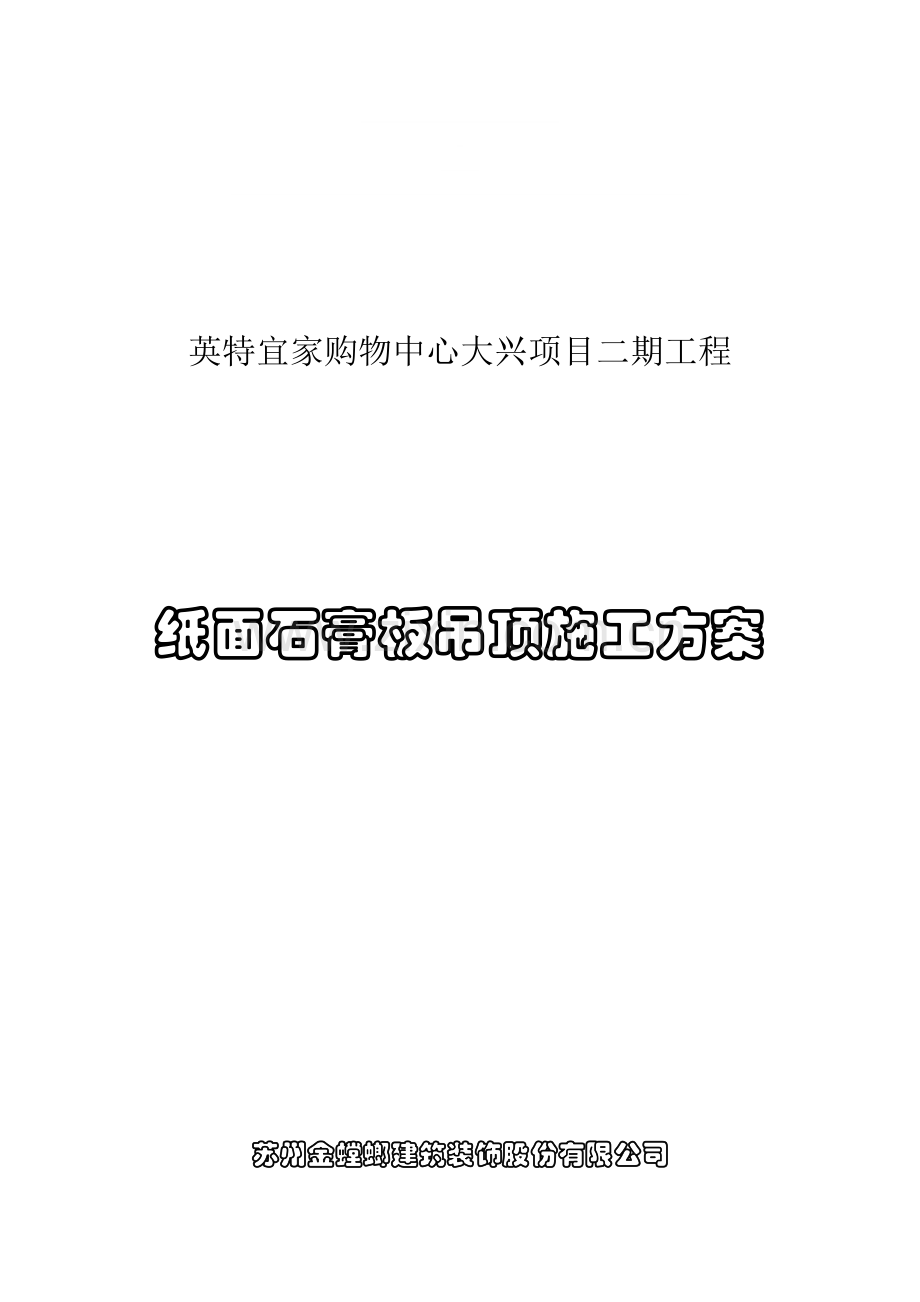

英特宜家购物中心大兴项目二期工程

纸面石膏板吊顶施工方案

苏州金螳螂建筑装饰股份有限公司

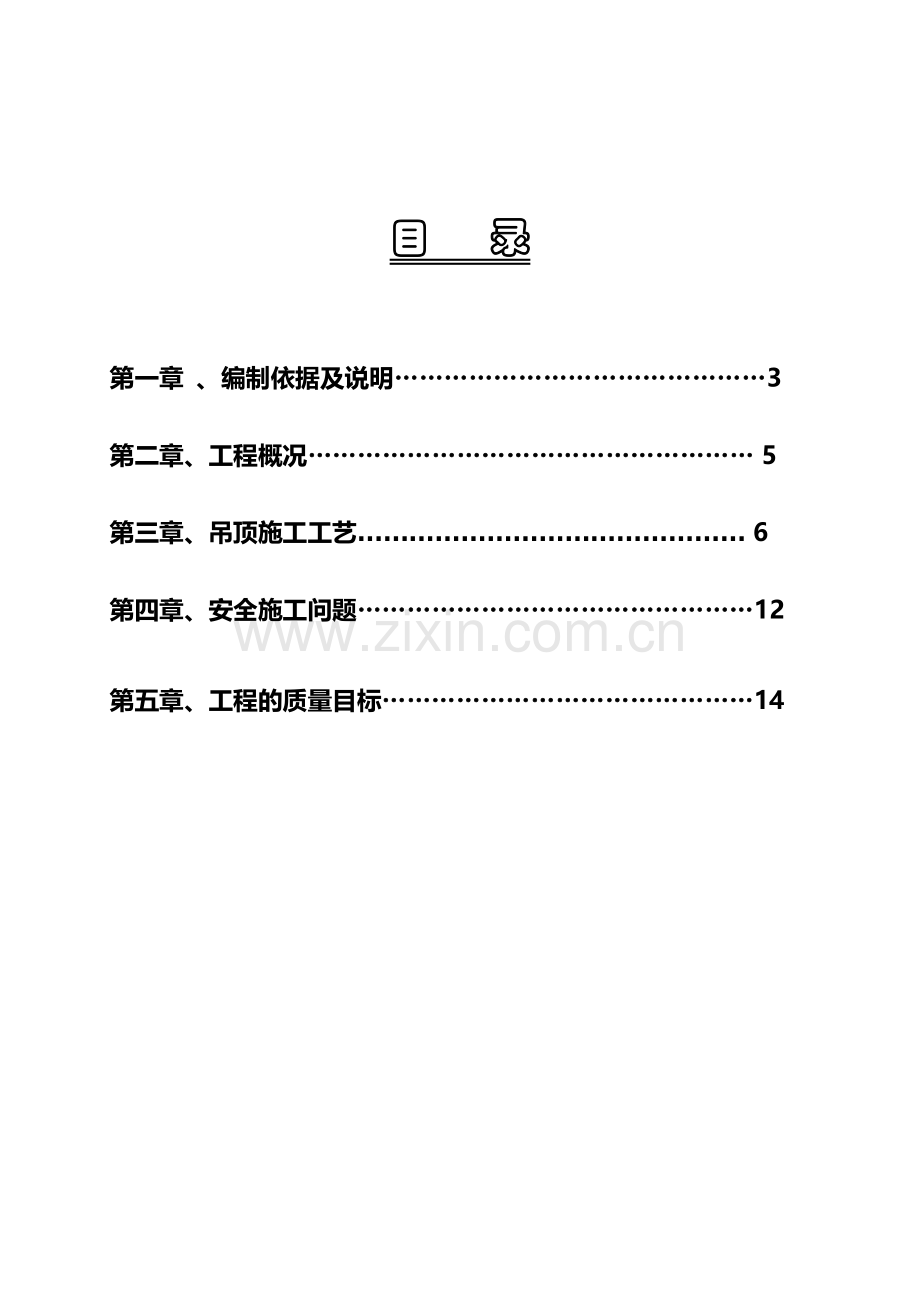

目 录

第一章 、编制依据及说明………………………………………3

第二章、工程概况……………………………………………… 5

第三章、吊顶施工工艺……………………………………… 6

第四章、安全施工问题…………………………………………12

第五章、工程的质量目标………………………………………14

纸面石膏板吊顶施工方案

第一章 编制依据及说明

一、编制依据：
1、英特宜家购物中心大兴项目二期工程施工招标文件、答疑及现场勘察的实际情况；
2、业主提供的装饰施工图及本公司的深化图纸；
3、根据本公司的ISO9001国际质量标准相关文件；
4、结合本公司的装饰施工经验和资料；
5、其他现行国家和北京市的规范及标准；
6、建设工程标准及技术规范：
《中华人民共和国建筑法》
《中华人民共和国消防法》
《建设工程质量管理条例》（国务院令第279号）
《建筑工程施工质量验收统一标准》（GB50300-2003）
《建筑装饰装修工程质量验收规范》（GB50210-2002）
《建筑工程质量检验评定标准》（GBJ301-88）
《建筑抗震设计规范》（GB50011-2001）
《建筑设计防火规范》（GB50016-2006）
《高层民用建筑设计防火规范》（GB50045-95）（2001版）
《建筑内部装修设计防火规范》（GB50222-95）
《关于加强建筑工程室内环境质量的若干意见》（建办质[2002]17号）
《工程建设标准强制性条文》（建标[2000]85号）
《GB/T19000―ISO9000质量管理和质量保证系列标准》
《工程测量规范》（GBJ50026-93）
《建筑装饰工程施工及验收规范》（GB50210-2001）
《高级建筑装饰工程质量验收标准》（DBJ/T01-27-2003）
《施工现场临时用电安全技术规范》（JGJ46-2005）
《建筑工程项目管理规范》（GB/T50326-2001）
《工程测量规范》（GB50026-93）
7、奥运工程室内环境装饰装修标准：
《奥运工程环保指南——绿色建材部分》
《民用建筑工程室内环境污染控制规程》（DBJ01-91-2004）
《空内空气质量标准》（GB/T18883-3-2002）
《室内装饰装修材料人造板及其制品中甲醛释放限量》（GB18580-2001）
《室内装饰装修材料溶剂型木器涂料中有害物质限量》（GB18581-2001）
《室内装饰装修材料内墙涂料中有害物质限量》（GB18582-2001）
《室内装饰装修材料胶粘剂中有害物质限量》（GB18583-2001）
《室内装饰装修材料地毯、地毯衬垫及地毯胶粘剂有害物质释放限量》（GB18587-2001）
《混凝土外加剂中释放氨的限量》（GB18588-2001）
《建筑材料放射性核素限量》（GB6566-2001）
《国家纺织产品基本安全技术规范》（GB18401-2003）
《环境标志产品技术要求卫生陶瓷》（HJ/T296-2006）
《奥运工程环保指南与相关国家及行业标准的对比》
8、各类材料现行规范：
《建筑设计防火规范》（GBJ16-87）（2001修订版）
《建筑内部装修设计防火规范》（GB50222－95）
《纸面石膏板》（GB/9775-99）
《建筑用轻钢龙骨》（GB/T11981-2001）
《建筑材料燃烧性能分级方法》（GB8624-97）
《建筑材料放射性核素限量》（GB6566-2001）
本工程符合北京市地方的施工验收规范、标准和管理办法，主管部门的批示文件，北京“2008”工程建设指挥部关于奥运工程的要求，设计和设计部门对施工的要求。
本工程所涉及的技术标准没有国内规范的，选取适用的国外规范。

第二章、工程概况

一、概述
本吊顶工程施工方案是根据现场实际条件和充分理解施工图纸、招标文件、答疑文件及现场踏勘的基础上编制的，是我公司为高速、安全、文明、低耗承建北京英特宜家购物中心大兴项目二期工程，是全面响应和实现有关文件、施工图纸、满足“安全、质量、工期、功能、成本”的五统一编制的。我们将充分发挥公司自身优势和成熟先进的装饰工程施工技术，科学的组织本项分包工程的交叉作业，精心施工，严格履行施工合同，以一流的项目管理，一流的工程质量，一流的文明施工，一流的安全措施，一流的工作效率，一流的服务水平建设北京英特宜家购物中心大兴项目二期工程。在工程施工过程中严格要求、严格制度、严格管理、严格责任，真正做到每项工作质量达标，每道工序质量受控，每个分项工程质量创优，每项服务业主满意，以过程精品铸精品工程。我们对工程质量负有终生责任，我们有信心、有能力将纸面石膏板吊顶工程做好。
我公司对承揽的装饰工程都采用高于相关工程项目的工艺方案施工，要求分项工程合格率100%，单位工程合格率100%，单项工程一次性交验率100%，优良率不低于95%；工程质量管理达到公司质量目标和ISO9001质量保证手册标准。对于北京奥林匹克公园（B区）奥运村（D区）项目装修装饰工程的施工，我们在原有工艺方案不变基础上着重抓好“认真”二个字，同样的工艺方案不同的工作态度，点点滴滴的差别将使最终结果与预期的大相径庭。因此在施工过程中做到人人认真、层层认真、事事认真三个原则，施工时每一个工序、环节，甚至每钉一枚钉、每刷一道漆都要做到百分之百的认真操作，结合各项保证措施和管理制度才能很好完成北京英特宜家购物中心大兴项目二期工程的施工，达到业主满意的装饰效果。
二、工程概况
1. 工程名称：北京英特宜家购物中心大兴项目二期工程
     2. 工程地点：北京大兴区西红门
     3. 建设单位：北京英特宜家置业有限公司
4. 设计单位：BDP;中国建筑科学研究院
6、建筑面积：地上建筑面积为251,186㎡地下建筑面积257,300㎡，总建筑面积为508,486㎡；
7. 结构层次：地下三层，地上3-4层；
8、结构形式：钢筋混凝土结构及局部钢结构；
第三章、吊顶施工工艺
1、施工准备
⑴吊顶施工前，应在上一工序完成后进行。对于原有孔洞应填补完整，无裂漏现象。
⑵对上工序安装的管线应进行工艺质量验收；所预留出口、风口高度应符合吊项设计标高。
2、施工工艺流程
弹线→安装主龙骨吊杆→安装主龙骨→安装次龙骨→安装石膏板→涂料→饰面清理→分项验收。
3、主要施工技术措施
⑴弹线
根据楼层标高水平线、设计标高，沿墙四周弹顶棚标高水平线，并沿顶棚的标高水平线，在墙上划好龙骨分档位置线。
⑵安装主龙骨吊杆
在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装吊筋。一般从房间吊顶中心向两边分，间距为900-1200，吊点分布要均匀。如遇梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。
⑶安装主龙骨
主龙骨沿房间长向布置，间距宜为900－1200mm，主龙骨用与之配套的龙骨吊件与吊筋安装。主龙骨距墙边小于等于200mm。
⑷安装边龙骨
边龙骨安装时用水泥钉固定，固定间距在300 mm左右。
⑸安装次龙骨
间距为300-600mm，
(6)纸面石膏板的安装
纸面石膏板与轻钢龙骨固定的方式采用自攻螺钉固定法，在已安装好并经验收轻钢骨架下面（即做隐蔽验收工作）安装纸面石膏板。安装纸面石膏板用自攻螺丝（规格25*3.5mm）固定，自攻螺丝钉距板边以150－170mm为宜，板中钉距不超过200mm螺钉应与板面垂直，均匀布置，已弯曲、变形的螺钉应剔除，并在离原钉位50mm处另安装螺钉。自攻螺丝钉距板边（纸面石膏板即包封边）10-15mm为宜，切割的板边以15-20mm。钉头嵌入纸面石膏板深度以0.5-1.0mm为宜，钉帽应刷防锈涂料，并用石膏腻子抹平。
⑺刷防锈漆
轻钢龙骨架罩面板顶棚吊杆、固定吊杆铁件，在封罩面板前应刷防锈漆。
(8)吊顶与墙体处收边
轻钢龙骨纸面石膏板吊顶的水平面与墙面垂直面交界处采用W型烤漆铝条分隔。
4、质量要求
⑴纸面石膏板吊顶要表面平整，洁净，无污染。边缘切割整齐一致，无划伤，缺楞掉角。
⑵注意龙骨与龙骨架的强度与刚度。龙骨的接头处、吊挂处是受力的集中点，施工时应注意加固。如在龙骨上悬吊设备，必须在龙骨上增加吊点。
⑶所有连接件、吊挂件要固定牢固，龙骨不能松动，既要有上劲，也要有下劲，上下都不能有松动。
⑷控制吊顶的平整度：应从标高线水平度、吊点分布与固定、龙骨的刚度等几方面来考虑。标高线水平度准确要求标高基准点和尺寸要求准确，吊顶面的水平控制线应拉通线，线要拉直，最好采用尼龙线。对于跨度较大的吊顶，在中间位置加设标高控制点。吊点分布合理，安装牢固，吊杆安装后不松动不产生变形，龙骨要有足够的刚度。
⑸要处理好吊顶面与吊顶设备的关系：吊顶表面装有灯槽盘、空调出风等，这些设备与顶面的关系处理不好，会破坏吊顶的完整性，影响美观，故安装灯盘与灯槽时，一定要从吊顶平面的整体性着手，不能把灯盘和灯槽装得高低不平，与顶面衔接不吻合。
(6)吊筋应符合设计要求，吊筋顺直与吊挂件连接应符合安装规范及有关要求，使用前应进行除锈，涂刷防锈漆要均匀，表面光洁。
(7)板材应在自由状态下进行固定，防止出现弯棱、凸鼓现象；
(8)纸面石膏板的长边（即包封边）应沿纵向次龙骨铺设。
(9)石膏板的接缝，应按设计要求进行板缝处理；
(10)纸面石膏与龙骨固定，应从一块板的中间向板的四边固定，不得多点同时作业；
(11)拌制石膏腻子必须用清洁水和清洁容器。
（12）吊顶工程质量的验收标准见下表：
5、质量标准
暗龙骨吊顶工程质量检验标准
项
序
检查项目
允许偏差或允许值(mm)
检 查 方 法
主
控
项
目
1
标高、尺寸、起拱、造型
第6．2．2条
观察和尺量检查
2
饰面材料
第6．2．3条
观察和检查产品合格证书、性能检测报告、进场验收记录
3
吊杆、龙骨、饰面材料安装
第6．2．4条
观察和手扳检查
4
吊杆、龙骨材质
第6．2．5条
观察和尺量检查：检查产品合格证书、性能检测报告、进场验收记录
5
石膏板接缝
第6．2．6条
观察检查
—
般
项
目
1
材料表面质量
第6．2．7条
观察和尺量检查
2
灯具等设备
第6．2．8条
观察检查
3
龙骨、吊杆接缝
第6．2．9条
观察检查
4
填充材料
第6．2．10条
观察检查
5
允许偏差
第6．2．11条
见下表

暗龙骨吊项工程安装的允许偏差符合下表的规定：
项次
项目
允许偏差(m)
检验方法
纸面石膏
金属板
矿棉板
木板、塑料板、格
1
表面平整
3
2
2
2
用2m靠尺和塞尺检查
2
接缝直线
3
1.5
3
3
拉5m线，不足5m拉通线，用钢直尺检查
3
接缝高低
l
1
1.5
l
用钢直尺和塞尺检查
4
顶棚四周水平
5
5
5
5
拉线或水平仪检查

6、成品保护
⑴吊顶施工待吊顶内管线、设备施工安装完毕后，办理好交接后，再调整龙骨，封罩面板，并做好吊顶内的管线、设备的保护，并配合好各专业对灯具、喷淋头、烟感、回风、送风口用纸胶带、塑料布进行粘贴、扎绑保护。
⑵骨架、饰面板及其它吊顶材料在进场、存放、使用过程中应严格管理，保证不变形、不受潮、不生锈。施工部位己安装的门窗、地面、墙面、窗台等应注意保护，防止损坏。
⑶已装好的轻骨架上不得上人踩踏，其它工种的吊挂件不得吊于轻骨架上。
⑷一切结构未经原设计单位同意，不能乱打乱凿。
⑸饰面板安装后，应采取保护措施，防止损坏、污染。
7、室内石膏板吊顶控制要点
⑴轻钢龙骨顶棚骨架施工，先高后低。
⑵主龙骨和次龙骨要求达到平直，为了消除顶棚由于自重下沉产生挠度和目视的视差。可在每个房间的中间部位，用吊杆螺栓进行上下调节，预先给予一定的起拱量，短向起拱为1/500，待不平度全部调好后，再逐个拧紧吊杆螺帽。如顶棚需要开孔，先在开孔部位划出开孔的位置，将龙骨加固好，再用钢锯切断龙骨和石膏板，保持稳固牢靠。
⑶施工顶棚轻钢龙骨时，不能一开始将所有卡夹都夹紧，以免校正主龙骨时，左右一敲，夹子松动，且不易再紧，影响牢固。正确的方法是：安装时先将次龙骨临时固定在主龙骨上，每根次龙骨用两只卡夹固定，校正主龙骨平正后再将所有的卡夹一次全部夹紧，顶棚骨架就不会松动，减少变形。
遇到大面积房间（跨度大于15m以上）采用轻钢龙骨吊顶时，需每隔12m在大龙骨上部焊接横卧大龙骨一道，以加强大龙骨侧向稳定及吊顶整体性。面积超过100m2吊顶应设伸缩缝。
⑷在吊顶施工中应注意工程之间的配合，避免返工拆装损坏龙骨及板材。吊顶上的风口、灯具等可在吊顶板就位后安装，也可预留周围吊顶板，待上述设备安装后再行安装。初次施工，先做一标准样板间，总结经验，经过设计，监理单位、业主等验收认可后，再大面积施工。
⑸表面平整无凸状四边与墙连接部位的标高、平整度达到要求。
⑹吊顶板与灯周边结合的平整、严密、美观。
⑺上下阳角对齐，整体目测美观，纵向阳角平直、方正，纵向阴角方正、通顺，小立面平整无高低弯曲现象。
8、工程质量通病及预防措施：
⑴各种外露的铁件，必须作防锈处理；
⑵所有焊接部分必须焊缝饱满；吊件、挂件必须拧紧牢固。
⑶控制吊顶不平，施工中应拉通线检查，做到标高位置正确、大面平整。
第四章、安全施工问题
高空作业应符合《建筑施工高处作业安全技术规程》（JGJ80-91）的相关规定；脚手架搭设应符合有关规范要求。现场用电应符合《施工现场临时用电安全技术规范》（JGJ46－88）的相关规定。
1、一般规定：
施工现场用电人员应加强自我防护意识，特别是电动建筑机械的操作人员必须掌握安全用电的基本知识，以减少触电事故的发生。对于现场中一些固定机械设备的防护和操作人员应注意：
开机前认真检查开关箱内的控制开关设备是否齐全有效，漏电保护器是否可靠，发现问题及时向工长汇报，工长派电工解决处理。
开机前仔细检查电气设备的接零保护线端子有无松动，严禁赤手触摸一切带电绝缘导线。
严格执行安全用电规范，凡一切属于电气维修、安装的工作，必须由电工来操作，严禁非电工进行电工作业。
工作台、机械的设置，应合理稳固，工作地点和通道应畅通，材料、半成品，堆放应成堆成垛，不影响交通。
操作木工机械不准戴手套，以防将手套卷进机械造成事故。
2、手电钻：
    ⑴  使用前要先检查电源绝缘是否良好，有无破损，电线须架空，操作时要戴绝缘手套，使用时要安装漏电保护开关。
    ⑵  按铭牌规定，正确使用手电钻，发现有漏电现象或电动机温度过高、转速突然变慢和有异声，应立即停止使用，并交电工检修。
    ⑶  在高空作业时，应搭设脚手架，危险处作业要挂好安全带，工作中要注意前、后、左、右的操作条件，防止发生事故。
    ⑷  向上钻孔时，只许用手或扛杆的办法顶托钻把，不许用头或肩扛等办法。
    ⑸  电钻在转动中，只准用钻把对准孔位、禁止用手扶钻头对孔。
    ⑹  工作完毕后，应切断电源，收好导线。
施工全过程要做到安全生产、文明施工。施工现场材料、设备堆放整齐，保持场地卫生。
加强现场消防保卫工作，做好场内物资保管，严防火灾。
采取可靠施工技术措施，缩短工期和降低造价。
第五章、工程的质量目标
严格遵照国家颁发的各种装饰工程施工及验收规范、工程质量检验评定标准和设计要求组织施工，保证质量符合设计要求和质量达到国家现行工程质量检验标准规定的优良标准。
工程的质量目标：保证承包范围内的质量达到国家质量目标对应的标准和要求，并有义务配合总承包人实现整体工程质量目标。
