250B量测系统介绍.ppt

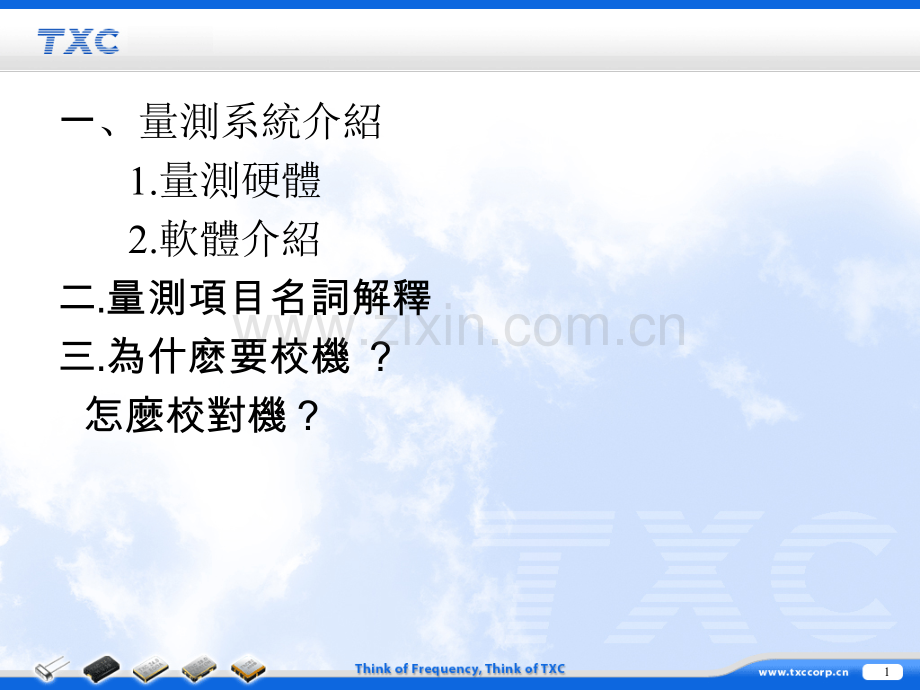

250B量測系統介紹一、量測系統介紹 1.量測硬體 2.軟體介紹二.量測項目名詞解釋三.為什麽要校機？怎麼校對機？1硬體介紹：一、量測系統介紹工業工業PC機機,供應供應250B卡工作所卡工作所需電壓及與軟件程式傳輸通訊需電壓及與軟件程式傳輸通訊顯示裝置顯顯示裝置顯示測試結果示測試結果及工作信息及工作信息Cable線線,傳傳輸測試訊號輸測試訊號.測試座測試座,承載承載測試產品及測試產品及pi網路網路.輸入及控輸入及控制裝置制裝置2手動單顆測試手動單顆測試手動單顆連續測試手動單顆連續測試清除所有量測資料清除所有量測資料客規設定中心頻率客規設定中心頻率客規設定客規設定CL負載電容負載電容客規設定功率客規設定功率提供網路分析儀提供網路分析儀輸出功率計算參數輸出功率計算參數250B切換切換Port狀態狀態250B目前量測模式目前量測模式 量測模式切換為量測模式切換為Physical 時實際電時實際電容顯示值容顯示值 PI-Head型態型態 標準訊號標準訊號 10MHz狀態狀態 量測時間量測時間量測軟體畫面介紹3二、S&A 量測系統介紹手動單顆測試起動此功能量測系統會等待我們起動此功能量測系統會等待我們按按 一次就量一次一次就量一次 4S&A 量測系統介紹手動單顆連續測試起動此功能量測系統起動此功能量測系統會連續針對待測會連續針對待測物作做連續測試物作做連續測試5三、量測項目名詞解釋DLD2 Max R-MinR 不同功率下最大與最小阻抗差值Max R=2.7 Min R=2Max R-Min R=2.7-2=0.7 RRFrequencyMax RMin R6量測項目名詞解釋FDLD Max FR-MinFR 不同功率下最大與最小頻率差值Max FR=1.8PPM MinFR=1PPMMax FR-Min FR=1.8-1=0.8PPM RRFrequencyMax FRMin FR7量測項目名詞解釋DLDH2 磁滯掃描對應功率測得磁滯掃描對應功率測得RR相減找出最大值相減找出最大值 CBFAEDA點點 1-0.8=0.2B點點 2.5-1.4=1.1D點點 1.1-1=0.1C點點 1.2-1.1=0.1E點點 1.3-1=0.3F點點 1.2-1=0.2Max Max 8量測項目名詞解釋FDLDH 磁滯掃描對應功率測得磁滯掃描對應功率測得F(PPM)相減找出最大值相減找出最大值 A點點 3.2-3=0.2ppmB點點 4.1-3.4=0.7ppmC點點 3.4-3.2=0.2ppmD點點 3.6-3.4=0.2ppmE點點 3.7-3.4=0.3ppmF點點 3.9-3.6=0.3ppmABDEFCMax 9量測項目名詞解釋RLD2 掃描功率測得掃描功率測得Max RR Max RMax R=2.7 RLD2FrequencyRR10量測系統250B的校正,目的是去除治具的雜散電感和雜散電容A:0校正是去除雜散電感.校正時要保證所有接觸良好.要求：STANDARD:-30.0.5 dB dB值則測量頻率，須特別注意 若dB值超出規範請重新放上校正板 請用螺絲將校正板鎖緊校正板B:500.5校正是去除雜散電容 要求：STANDARD:-390.5dB dB值則測量頻率，須特別注意 若dB值超出規範請重新放上校正板 請用螺絲將校正板鎖緊校正板C:Open校正去除雜散電容，因為任何靠近的電極或金屬間都會有電容存在.Open校正不准確時,C0會不良.要求：STANDARD:-902 dB 否則請用螺絲將校正板鎖緊校正板250B校正校正的作用的作用11何時校機何時校機滿足以下任何一種狀況時,需要進行校機.A.開機或運行中途發生停電、死機等異常重新開機後B.當對機FL|3ppm|或RR1時C.測試探針、測試頭更換或維修後D.機台測試數據或對機測試不穩定時E.更換料號后何時對機何時對機在發生以下情況時,需要進行對機:A、校機後B、交接後首批作業前C、測試異常或不良品多時 12何謂 PPM?如何計算?Part Per Million意指百萬分之一秒的頻率跳動值；以實際頻率減目的頻率再除以目的頻率且將小數點往後移六位數即是ppm值。例:目的頻率是25.000000MHz，實際測得的頻率是25.000015MHz(25.000015-25.000000)/25.000000=0.0000006將小數點往後移六位數，即為0.6ppm。13當測試需要進行當測試需要進行Port A與與Port B之間進行切換之間進行切換時時,需要調用不同需要調用不同Port的的校正檔案校正檔案.操作如下操作如下:切換切換Port后后,點繫點繫Run菜菜單下單下Network Analyzer.如何校機？1415250B校對機程序操作點繫點繫12.5 ohm PI后后,要求輸入一個要求輸入一個Cy值值.SMD測試座輸入測試座輸入1.44;DIP測試座輸測試座輸入入1.48A.O 校正時校正時,把把短路線插入測試座短路線插入測試座上上,要求要求Output/Input為為-300.5dB16250B校對機程序操作B.50校正時校正時,把把50 插入測試座上插入測試座上,要要求求 Output/Input為為-39.60.5dBB.Open校正時校正時,把把測試座開路測試座開路,要求要求 Output/Input為為-902.0dB17250B校對機程序操作校機校機OK與否確認與否確認.在在Cal下拉菜單下選擇下拉菜單下選擇Verify cal.會彈出一會彈出一個對話框個對話框,要求插入要求插入50 ohm,點繫確定后點繫確定后.系系統統會自動檢測會自動檢測,校正校正ok,顯顯示綠色示綠色Passed;校正校正NG顯示紅色顯示紅色Failed.18注意事項1.晶體放置要保持平整,保證接觸位置和接觸特性良好.2.測量儀器和治具應該被定期校正,消除雜散電容或電感的變 化.19
