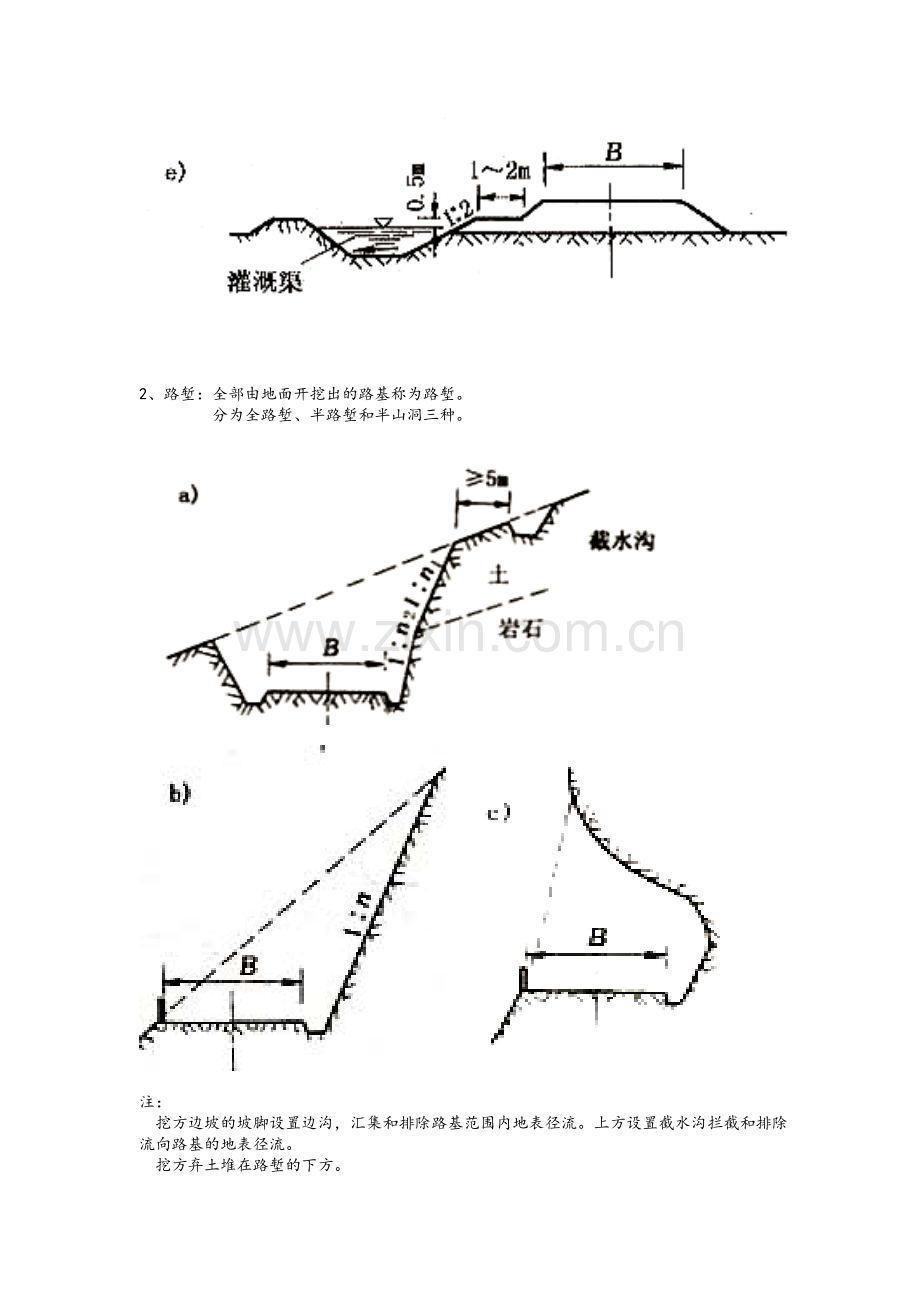

第一章 总论第一节 对路基路面的要求一、对路基和路面的使用要求： 路基路面是道路的主要工程结构物。 路基在地表按照道路的线型（位置）和断面（几何尺寸）的要求开挖或者堆填而成的岩土结构物。 路面在路基顶面的行车部分用各种混合料铺筑而成的层状结构物。 现代化的汽车运输，不仅要求道路能全天侯通行，而且要求车辆能以一定的速度安全舒适而经济地在道路上行驶，要求道路提供良好的行驶条件和服务水平。（一）对路基的要求： 路基是路面的支撑结构物，对路面的使用性能有重要影响。第二节 路基路面的构造一、路基的断面形式 常用横断面图案表示：路堤、路堑、半填半挖三种。1、路堤：路基顶面高于原地面的填高路基称为路堤。 低矮路堤的两测设置边沟。2、路堑：全部由地面开挖出的路基称为路堑。 分为全路堑、半路堑和半山洞三种。 注： 挖方边坡的坡脚设置边沟，汇集和排除路基范围内地表径流。上方设置截水沟拦截和排除流向路基的地表径流。 挖方弃土堆在路堑的下方。 坡体因开挖而可能失去稳定性时必须采用支挡结构物。 边坡坡面易风化或有碎落物时，可设置碎落台也可坡面防护。（三）半填半挖 横断面上 ，部分为挖方部分为填方的路基称为半填半挖路基，通常出现在地面横坡较陡时候，它兼有上述路堤和路堑的构造特点和要求。二、路面的构造。 （一）路面结构层划分：1、面层： 1) 特点：直接承受行车荷载作用大气降水和温度变化。 要求：足够的结构强度、温度稳定性、耐磨、抗滑、平整和不透水。 2)结构：面层由一层或数层组成，顶面可加铺磨耗层，底面可增设联结层。 3)材料：水泥混凝土、沥青混凝土、沥青碎石混合料。2、基层 1）特点：主要起承重作用（承受由面层传递来的车辆荷载垂直力，并把它扩散到垫层和土基中）。 2）要求：足够的强度、刚度 3）结构：有时需要设两层：上基层，底基层。 4）材料：各种结合料（石灰、水泥、沥青）。3、垫层 1）路基土质较差，水温状况不良时候宜设置垫层。 2）作用：起排水（砂垫层）、隔水、防冻、防污或扩散荷载应力（软基）等作用。 3）材料：水稳性和隔热性要好。 松散材料：砂、砾石、炉渣、片石（透水性垫层）。 整体性材料：石灰土、炉渣石灰土。（二）路拱和排水 路拱作用：迅速排除降落在路面上的水。 形式：直线型或抛物线形，其横坡随路面透水性增大而增大。（三）路肩排除表面水。 1、作用：1）承受车辆的偶然停留作用。 2）对路面基层和垫层起到支撑作用。 2、路肩的横坡应略大于路面横坡，以利于迅速
