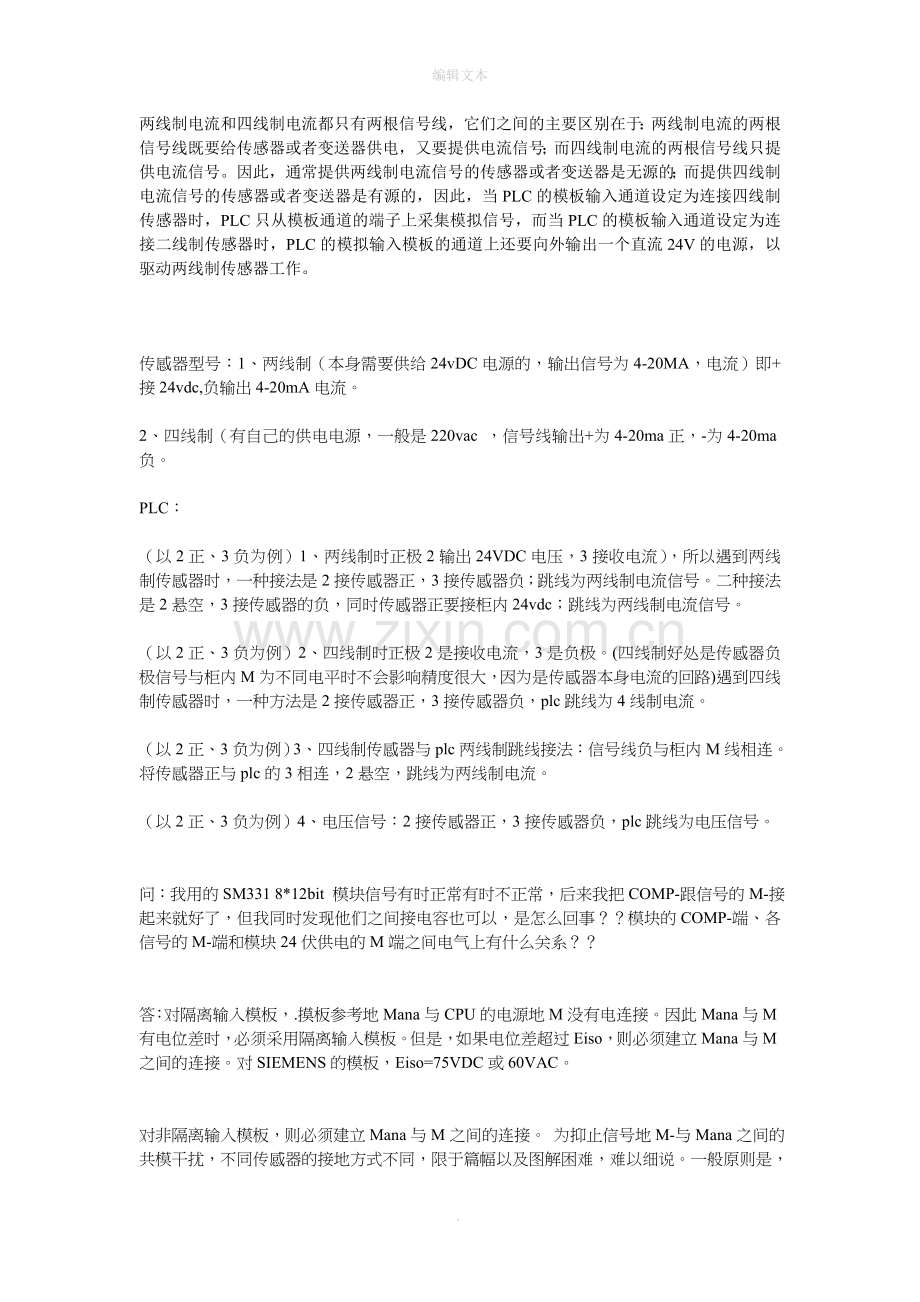

传感器二线制和四线制的区别.doc

编辑文本
两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当PLC的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。

传感器型号：1、两线制（本身需要供给24vDC电源的，输出信号为4-20MA，电流）即+接24vdc,负输出4-20mA电流。

2、四线制（有自己的供电电源，一般是220vac ，信号线输出+为4-20ma正，-为4-20ma负。

PLC：

（以2正、3负为例）1、两线制时正极2输出24VDC电压，3接收电流），所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24vdc；跳线为两线制电流信号。

（以2正、3负为例）2、四线制时正极2是接收电流，3是负极。(四线制好处是传感器负极信号与柜内M为不同电平时不会影响精度很大，因为是传感器本身电流的回路)遇到四线制传感器时，一种方法是2接传感器正，3接传感器负，plc跳线为4线制电流。

（以2正、3负为例）3、四线制传感器与plc两线制跳线接法：信号线负与柜内M线相连。将传感器正与plc的3相连，2悬空，跳线为两线制电流。

（以2正、3负为例）4、电压信号：2接传感器正，3接传感器负，plc跳线为电压信号。

问：我用的SM331 8*12bit 模块信号有时正常有时不正常，后来我把COMP-跟信号的M-接起来就好了，但我同时发现他们之间接电容也可以，是怎么回事？？模块的COMP-端、各信号的M-端和模块24伏供电的M端之间电气上有什么关系？？

答：对隔离输入模板，.摸板参考地Mana与CPU的电源地M没有电连接。因此Mana与M有电位差时，必须采用隔离输入模板。但是，如果电位差超过Eiso，则必须建立Mana与M之间的连接。对SIEMENS的模板，Eiso=75VDC或60VAC。

对非隔离输入模板，则必须建立Mana与M之间的连接。 为抑止信号地M-与Mana之间的共模干扰，不同传感器的接地方式不同，限于篇幅以及图解困难，难以细说。一般原则是，建立信号地与模板的地、模板地与(CPU)系统地的连接。如果有干扰环流，则将取消模板地与系统地的连接，让模拟地悬浮。另外，屏蔽推荐双端接地，如果有干扰环流，则改为单端。

.
