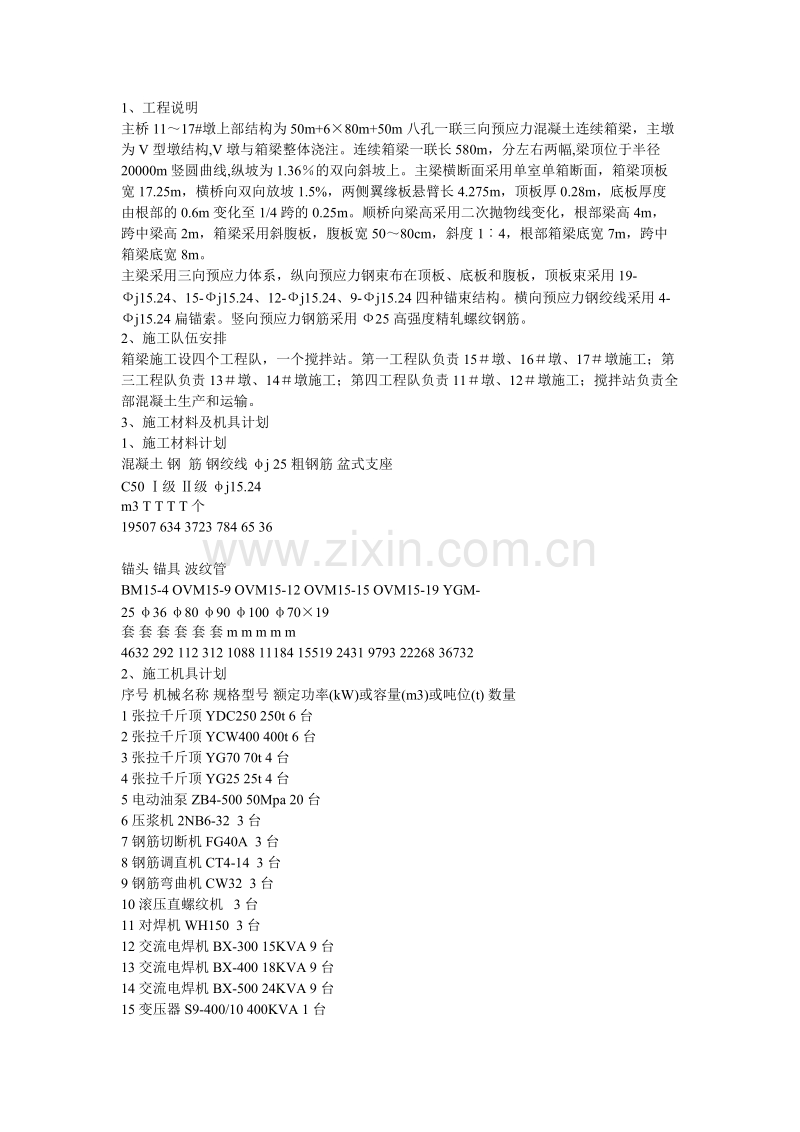

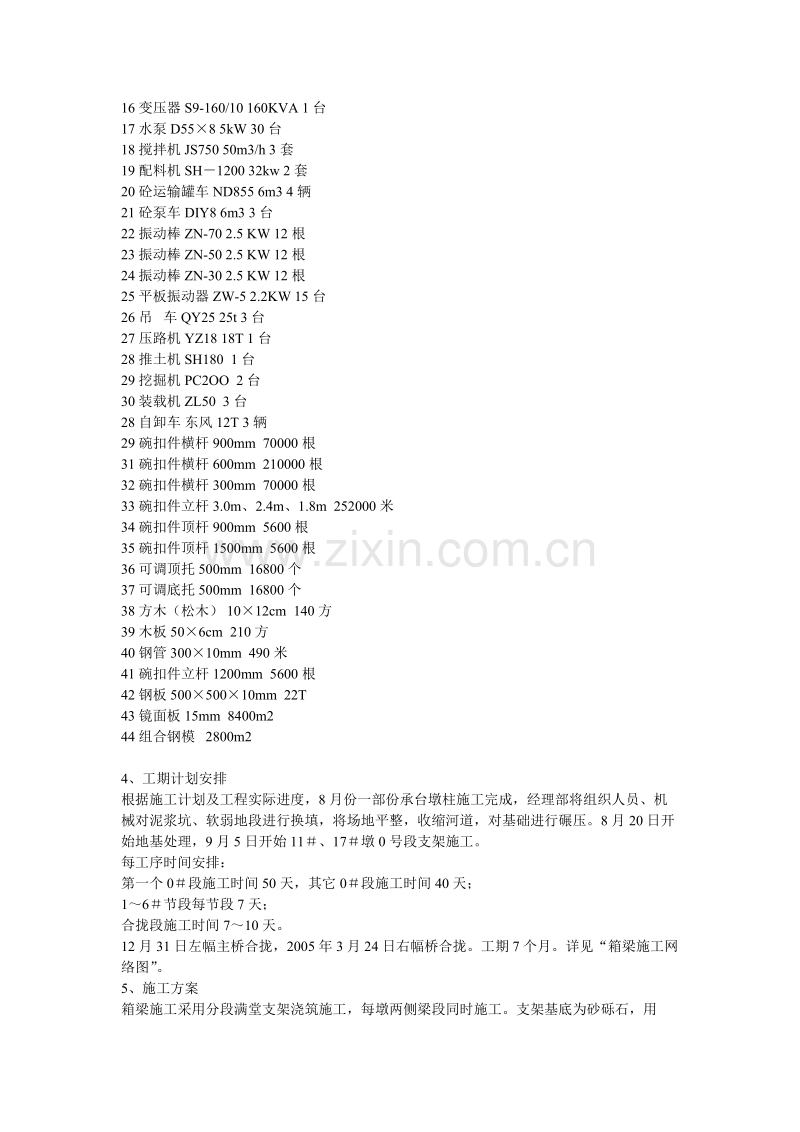

主桥现浇连续箱梁满堂支架(碗扣件)法施工方案.doc

1、工程说明主桥1117#墩上部结构为50m+680m+50m八孔一联三向预应力混凝土连续箱梁，主墩为V型墩结构,V墩与箱梁整体浇注。连续箱梁一联长580m，分左右两幅,梁顶位于半径20000m竖圆曲线,纵坡为1.36的双向斜坡上。主梁横断面采用单室单箱断面，箱梁顶板宽17.25m，横桥向双向放坡1.5%，两侧翼缘板悬臂长4.275m，顶板厚0.28m，底板厚度由根部的0.6m变化至1/4跨的0.25m。顺桥向梁高采用二次抛物线变化，根部梁高4m，跨中梁高2m，箱梁采用斜腹板，腹板宽5080cm，斜度14，根部箱梁底宽7m，跨中箱梁底宽8m。主梁采用三向预应力体系，纵向预应力钢束布在顶板、底板和腹板，顶板束采用19-j15.24、15-j15.24、12-j15.24、9-j15.24四种锚束结构。横向预应力钢绞线采用4-j15.24扁锚索。竖向预应力钢筋采用25高强度精轧螺纹钢筋。2、施工队伍安排箱梁施工设四个工程队，一个搅拌站。第一工程队负责15墩、16墩、17墩施工；第三工程队负责13墩、14墩施工；第四工程队负责11墩、12墩施工；搅拌站负责全部混凝土生产和运输。3、施工材料及机具计划1、施工材料计划混凝土钢筋钢绞线j25粗钢筋盆式支座C50级级j15.24m3TTTT个1950763437237846536锚头锚具波纹管BM15-4OVM15-9OVM15-12OVM15-15OVM15-19YGM-253680901007019套套套套套套mmmmm4632292112312108811184155192431979322268367322、施工机具计划序号机械名称规格型号额定功率(kW)或容量(m3)或吨位(t)数量1张拉千斤顶YDC250250t6台2张拉千斤顶YCW400400t6台3张拉千斤顶YG7070t4台4张拉千斤顶YG2525t4台5电动油泵ZB4-50050Mpa20台6压浆机2NB6-323台7钢筋切断机FG40A3台8钢筋调直机CT4-143台9钢筋弯曲机CW323台10滚压直螺纹机3台11对焊机WH1503台12交流电焊机BX-30015KVA9台13交流电焊机BX-40018KVA9台14交流电焊机BX-50024KVA9台15变压器S9-400/10400KVA1台16变压器S9-160/10160KVA1台17水泵D5585kW30台18搅拌机JS75050m3/h3套19配料机SH120032kw2套20砼运输罐车ND8556m34辆21砼泵车DIY86m33台22振动棒ZN-702.5KW12根23振动棒ZN-502.5KW12根24振动棒ZN-302.5KW12根25平板振动器ZW-52.2KW15台26吊车QY2525t3台27压路机YZ1818T1台28推土机SH1801台29挖掘机PC2OO2台30装载机ZL503台28自卸车东风12T3辆29碗扣件横杆900mm70000根31碗扣件横杆600mm210000根32碗扣件横杆300mm70000根33碗扣件立杆3.0m、2.4m、1.8m252000米34碗扣件顶杆900mm5600根35碗扣件顶杆1500mm5600根36可调顶托500mm16800个37可调底托500mm16800个38方木（松木）1012cm140方39木板506cm210方40钢管30010mm490米41碗扣件立杆1200mm5600根42钢板50050010mm22T43镜面板15mm8400m244组合钢模2800m24、工期计划安排根据施工计划及工程实际进度，8月份一部份承台墩柱施工完成，经理部将组织人员、机械对泥浆坑、软弱地段进行换填，将场地平整，收缩河道，对基础进行碾压。8月20日开始地基处理，9月5日开始11、17墩0号段支架施工。每工序时间安排：第一个0段施工时间50天，其它0段施工时间40天；16节段每节段7天；合拢段施工时间710天。12月31日左幅主桥合拢，2005年3月24日右幅桥合拢。工期7个月。详见“箱梁施工网络图”。5、施工方案箱梁施工采用分段满堂支架浇筑施工，每墩两侧梁段同时施工。支架基底为砂砾石，用18T振动压路机碾压68遍处理。支架采用碗扣式钢管架。支架下垫边长20cm,厚8预制C25混凝土六棱块，立杆底设可调底托支于预制块上,立杆上设可调顶托，顶托上方铺设1012横向方木（松木）。纵向铺设506木板，外模板采用1215厚胶合模板钉于木板上，内模采用组合钢模，局部尺寸变化采用木模。0#块混凝土分两次浇筑，17#块一次浇筑完成。5.1地基处理用挖掘机对箱梁下方39m宽度范围内泥浆坑、松软地段全部挖除，采用含石量在60以上的砂砾石换填，用推土机对场地全部进行推平，并设置横向单向横坡，坡度控制在1范围内，便于及时排除雨水，用推土机对整含水量较大地段翻松30晾晒，含水量控制在最佳含水量58，用18T振动压路机碾压68遍，采用灌砂法检测压实度90（最大干密度2.40），碾压密实，表面平整无轮迹,局部有反弹地段重新换填处理；压实度满足要求后分两层填筑50砂砾，碾压工艺及压实度要求同前，横坡调整到1内。如纵向坡度过大，采取设置台阶方式，便于底托支垫平整。上游靠近便道开挖水沟排水，降低水位标高。以防止雨水和其它水流入支架区，引起支架下沉。洛河大桥现有河水从三座便桥分水，分别位于1112号墩，1314号墩，1516号墩，现浇梁施工跨水节段每一段跨水长度30m左右，施工4、5、6、7号节段时需要对河水改流，河水改从12、14、16墩0、1、2号节段下方流过。5.2支架布置5.2.1支架材料规格支架采用碗扣式钢管架，立杆主要采用3.0m、2.4m、1.8m、几种,立杆接长错开布置，顶杆长度为1.5m、1.2m、0.9m，横杆采用0.9m、0.6m、0.3m三种组成，顶底托采用可调托撑。碗扣式脚手架的主构配件的规格尺寸构件名称品种长度（mm）重量（Kg）立杆LG-300300017.31LG-240240014.02LG-180180010.67顶杆DG-15015008.7DG-12012006.65DG-909005.5立杆垫座DZ-11.7立杆可调座TZ-210.1立杆粗细调座TZ-36.1横杆HG-240240019.3HG-180180015.3HG-120120011.3HG-909007.8HG-606006.85HG-303005.9斜杆XG-30030008.6XG-25525507.5XG-21621606.6XG-16916905.4可调横托撑HC-17.3横托撑HC-2托撑TC-24.1可调托撑TC-18.75.2.2支架布置0#块箱梁纵向立杆纵距0.3m，箱梁下立杆横距0.6m，翼板下立杆纵距0.6m，横距0.9m,横向及纵向横杆步距0.6m。在1#7#块立杆横距0.6m，箱梁腹板下纵距0.6m，翼板下横距0.9m,横向及纵向横杆步距0.6m。支架布置见后附图，支架安装严格按照图纸布置位置安装，碗扣支架为定型支架，安装时先确定起始安装位置，并根据地面标高确定立杆起始高度安装预制块，利用可调底托将标高调平,避免局部不平导致立杆不平悬空或受力不均，安装可采取先测量所安装节段地面标高,根据所测数据计算出立杆底面标高,先用可调底托将四个角标立杆高调平后挂线安装其它底托,后安装立杆。0块V墩部份支架采用三角木支架设置、调整线型。5.2.3支架布设注意事项1、当立杆基底间的高差大于60cm时，则可用立杆错节来调整。2、立杆的接长缝应错开，即第一层立杆应用长2.4m和3.0m的立杆错开布置，往上则均采用3.0m的立杆，至顶层再用1.5m和0.9m两种长度的顶杆找平。3、立杆的垂直度应严格加以控制：30m以下架子按1/200控制，且全高的垂直偏差应不大于10cm。4、脚手架拼装到35层高时，应用经纬仪检查横杆的水平度和立杆的垂直度。并在无荷载情况下逐个检查立杆底座有否松动或空浮情况，并及时旋紧可调座和薄钢板调整垫实。5、斜撑的网格应与架子的尺寸相适应。斜撑杆为拉压杆，布置方向可任意。一般情况下斜撑应尽量与脚手架的节点相连，但亦可以错节布置。6、斜撑杆的布置密度，当脚手架高度低于30m时，为整架面积的1/21/4，斜撑杆必须对称布置，且应分布均匀。斜撑杆对于加强脚手架的整体刚度和承载能力的关系很大，应按规定要求设置，不应随意拆除。5.2.4设计计算1、模板支架上的荷载考虑混凝土、钢筋及模板等恒载及施工荷载，设计荷载按（恒载+活载）。恒载包括脚手架自重。2、单件承载力单件承载力(KN)构配件名称杆件尺寸(m)所受荷载情况设计荷载值立杆横杆步距0.6轴向垂直荷载37.601.229.701.819.502.412.50横杆和搭边横杆横杆长度2.4跨中集中荷载2.541.83.391.25.080.96.772.4全跨均布荷载5.561.87.401.211.110.914.815.2.5支架预压预压目的：检验支架及地基的强度及稳定性，消除整个支架的塑性变形，消除地基的沉降变形，测量出支架的弹性变形。预压材料：用编织袋装砂或水箱对支架进行预压，预压荷载为梁体自重的120%。预压范围：17墩左幅0#块箱梁8.5m宽范围。支架拼装时按设计纵距及横距布置立杆,支架顶利用顶托调平,铺设横向方木和纵向木板,拼装组合钢模板,安装水箱或用吊车吊放砂袋对支架进行预压。预压观测：在每一节段在每一段的中心、横向左右侧布3个点进行观测，在预压前对底模的标高观测一次，在预压的过程中平均每2小时观测一次，观测至沉降稳定为止，将预压荷载卸载后再对底模标高观测一次，从以上的观测资料中计算出支架的弹性变形及地基的下沉。预压过程中进行精确的测量，可测出梁段荷载作用下支架将产生的弹性变形值及地基下沉值，将此弹性变形值、地基下沉值与施工控制中提出的因其它因素需要设置的预拱度叠加，算出施工时应当采用的预拱度，按算出的预拱度调整底模标高。同时要注意在支架外侧2米处设置临时防护设施，防止流水和雨水流入支架区，引起支架下沉。预压完成移除水箱或砂袋，拆除模板，根据0块线型重新放样，调整立杆高度。5.3临时支墩布置1、现浇梁在分段施工过程中会产生部分不平衡荷载，产生不平衡荷载主要为三部分：1）施工临时荷载，主要为堆放在已施工节段上的料具、钢材，施工人员，两端不均衡，此部分荷载为主荷载；2）箱梁构件自重因施工产生的误差引起的不均衡荷载，此部分荷载较小；3）施工过程中空中吊装机具时，吊装机具坠落在桥面上对桥梁产生的冲击荷载。上述三种荷载产生的不均匀荷载1）、2）项均不超过2T；3）项通过加强施工过程中的安全控制，降低吊装高度，通常不会发生。施工过程中我单位将严格控制累计不均衡荷载不超过10T。2、在施工过程中为防止不均衡荷载引起“T”构不平衡，采取在承台顶距墩中心线2.9m处设置4根300钢管或其它型钢作临时支墩，通过临时支墩支撑及拉，可抵抗400T.m不均衡弯矩，相当于在现浇6号节段顶端距墩中心线39m处可抵抗40T不平衡荷载，另外在墩顶设置4个40100混凝土临时支墩，混凝土临时支墩可抵抗1800T.m不平衡弯矩，施工不平衡荷载主要由混凝土临时支墩平衡。施工过程中我单位将严格控制累计不均衡荷载不超过10T。此两项措施施工过程中梁体平衡有足够的安全系数。具体施工工艺见下说明及后附施工图。1）在承台距墩中心线纵向2.9m，3.3m处共四个位置各埋设4根25精轧螺纹钢，共16根；2）全桥加工112块厚度在1020，长宽为5050钢板，其中56块设30螺栓孔，通过预埋螺栓固定在承台上方。另56块与钢管或型钢焊接后埋入箱梁内；3）加工56根（每墩4根）平均8.5长300钢管或其它型钢作临时支墩与承台预埋钢板焊接，另一端预先焊接钢板，伸入箱梁内，通过焊接使钢管或型钢与箱梁形成刚性联接；4）在墩顶四角（临时支墩位置）各预埋2根25精轧螺纹钢，每墩共8根，全桥共112根，长度保证伸入箱梁，与箱梁形成固结，墩身混凝土浇筑后浇筑临时支墩混凝土，也可与墩身混凝土同时浇筑，在临时支墩混凝土中横向（顺桥向）埋设9根上下两排（下排5根，上排4根，上下位置相错一半）25硬质PVC管作为梁合拢后用膨胀剂拆除使用，一端封死，一端外露，外露端略高。5）每墩两端现浇梁合拢后，先割除钢管或型钢临时支墩，然后在混凝土临时支墩下排PVC管中填入膨胀剂，端口塞入黄泥，并打入木楔，利用混凝土支墩横向两个自由面，及上排PVC管空隙自由面共三个自由面膨胀爆破挤裂拆除混凝土临时支墩。5.4施工预拱度在支架上浇筑箱梁混凝土施工过程中和卸架后，箱梁要产生一定的挠度。因此，为使箱梁在卸架后能满意地获得设计规定的外形，须在施工时设置一定数值的预拱度。在确定预拱度时应考虑下列因素：卸架后箱梁本身及活载一半所产生的竖向挠度；支架在荷载作用下的弹性压缩；支架在荷载作用下的非弹性变形，支架基底在荷载作用下的非弹性沉陷；由温度变化而引起的挠度；由砼徐变引起的徐变挠度。徐变挠度对梁体的挠度影响不容忽视。影响徐变挠度的因素很多：在受弯构件中，在长期持续荷载作用下，由于徐变的影响，梁的挠度会与日俱增，徐变挠度可能达到弹性挠度的1.5至2倍。影响徐变的主要因素是应力的大小和受荷时砼的龄期，因此在施工中要避免砼结构过早地施加预应力。砼的徐变与砼的级配组成也有关系，水灰比越大，徐变也越大；骨料的弹性模量越大，徐变越小；水泥用量越大，徐变越大。此外，结构所处的环境也有重大的影响，湿度大的地区徐变小。针对以上影响砼结构徐变的各种因素采取以下措施：严格控制水灰比和水泥用量；选用质地坚硬、耐磨性能好的骨料；加强构件的养护，延长洒水养护时间；选用适当的外加剂。根据梁的挠度和支架的变形所计算出来的预拱度之和，作为预拱度的最高值，设置在梁的跨径中点。其他各点的预拱度以中点为最高值，以梁的两端部为支架弹性变形量，按二次抛物线进行分配。根据计算出来的箱梁底标高对预压后的箱梁底模标高重新进行调整。5.5模板制作及安装5.5.1模板制作及安装箱梁外模板采用1215厚122244定尺胶合模板，根据箱梁结构尺寸现场加工。支架顶设可调高度顶托，顶托横向铺1010cm的方木，纵向用506cm木板连接，净间距40cm，木板与胶合板用钉子固定，内模采用组合钢模与木模相结合。1、底模采用大块胶合板，铺在分配梁上，调模、卸模采用可调顶托完成。2、外模直接立于分配梁上，当内外侧模板拼装后用18对拉螺杆对拉，3、内模板的紧固主要用对拉螺杆，并用脚手架连接。箱梁顶板采用钢管支架支模，支架直接支撑在底板。4、堵头模板：堵头模板因有钢筋及预应力管道孔眼，模板采用胶合板挖孔，按断面尺寸挖割。孔眼必须按钢筋及预应力管道位置精确定位切割。每个预应力预留孔位要编号，以便在下节段现浇施工中快速准确定位。竖向及横向预应力槽口：竖向及横向预应力张拉端槽口尺寸及位置要求准确。5.5.2模板施工应注意事项1、制作模板前首先熟悉施工图和模板配件加工图，核实工程结构或构件的各细部尺寸，复杂结构应通过放大样，以便能正确配制。2、按批准的加工图制作的模板，经验收合格后方可使用。3、模板的接缝必须密合，如有缝隙，采用107胶堵塞严密，以防漏浆。4、模板涂食用色拉油作脱模剂。5.6钢筋加工及安装钢筋由工地集中加工制作，运至现场由汽车吊提升现场绑扎成形,顶板、底板、腹板内有大量的预埋波纹管，为了不使波纹管损坏，一切焊接在波纹管埋置前进行，管道安装后尽量不焊接，当普通钢筋与波纹管位置发生矛盾时，适当移动钢筋位置，准确安装定位钢筋网，确保管道位置准确。钢筋绑扎前由测量人员复测模板的平面位置及高程，其中高程包括按吊架的计算挠度所设的预拱度，无误后方进行钢筋绑扎。纵向普通钢筋在两梁段的接缝处的连接方法及连接长度满足设计及规范要求。悬浇梁段及现浇段先进行底板普通钢筋绑扎及竖向预应力钢筋梁底锚固端（包括垫板、锚固螺母及锚下螺旋筋）的安装，再进行腹板钢筋的绑扎、竖向波纹管及预应力钢筋的接长、腹板内纵向波纹管的安装，最后进行顶板普通钢筋的绑扎、顶板内纵向波纹管的安装、横向钢绞线及波纹管的安装。为使保护层数据准确，保护层垫块不被压坏，箱梁施工垫块采用定型塑料垫块。5.7混凝土浇筑及养护5.7.1混凝土浇筑采用混凝土泵车泵送砼。0#块施工时，分两次浇筑，先浇筑至顺桥方向V型墩箱梁人孔顶端，再立顶板模板、绑扎顶板钢筋，第二次浇筑顶板混凝土。17#块施工时由中间向两边一次浇筑成形,先底板,后腹板,再顶板,每个T构对称进行,分层浇筑，每层30cm，从前端向后端浇筑，在前层混凝土初凝之前将次层混凝土浇筑完毕，保证无层间冷缝，混凝土的振捣严格按振动棒的作用范围进行，严防漏捣、欠捣和过度振捣，当预应力管道密集，空隙小时，配备小直径30型的插入式振捣器,振捣时不可在钢筋上平拖，不可碰撞预应力管道、模板、钢筋、辅助设施（如定位架等）；混凝土在振捣平整后即进行第一次抹面，顶板混凝土应进行二次抹面,第二次抹面应在混凝土近初凝前进行，以防早期无水引起表面干裂,混凝土浇筑完毕后，覆盖麻袋或草袋进行湿润养护。5.7.2混凝土养护浇筑时产生大量的水化热，必须派专人在表面覆盖麻袋或草袋进行湿润养护。冬季施工时，混凝土用热水搅拌，在顶托上铺彩条布，混凝土施工完成将箱梁全部覆盖通蒸气养护。5.8预应力筋的加工、安装及张拉5.8.1波纹管施工1、纵向和竖向预应力钢束管道均采用金属圆波纹管，横向预应力管道采用金属扁形波纹管道。2、波纹管在现场卷制。设计36波纹管内径太小，压浆容易造成不饱满，加工时采取加大到40。3、从堆场把管道运输至现场，注意不能使波纹管变形、开裂，并保证尺寸，管道存放要顺直，不可受潮和雨淋锈蚀。4、按设计图纸所示位置布设波纹管，并用定位筋固定，安放后的管道必须平顺、无折角。5、管道所有接头长度以5d为准，采用大一号的波纹管套接，要对称旋紧，并用胶带纸缠好接头处以防止混凝土浆掺入，当管道位置与非预应力钢筋发生矛盾时采取以管道为主的原则，适当移动钢筋保证管道位置的正确。6、施工中人员、机械、振动棒不能碰撞管道。7、纵向预应力管道，管道中穿入外径为80的PVC管保持管道顺直，在混凝土浇注过程中，经常转动PVC管，以防预应力波纹管漏浆“凝死”PVC管。8、浇注混凝土之前对管道仔细检查，主要检查管道上是否有孔洞，接头是否连接牢固、密封，管道位置是否有偏差，严格检查无误后，采用空压机通风的方法清除管道内杂物，保证管道畅通。5.8.2预应力筋的加工及安装1、竖向预应力加工及安装为确保竖向预应力筋的位置准确、垂直，在中部采用定位钢筋、在顶面用角钢定位。竖向预应力筋锚固端与腹板及顶板钢筋位置发生矛盾时，应保证锚垫板和锚下螺旋筋的位置准确而调整腹板及顶板钢筋位置。竖向预应力钢筋必须用切割机切割，钢筋端部用砂轮修平，以便上锚。严格按要求下料，下料尺寸误差不大于10mm。钢筋下螺帽旋进后露头不小于3.5cm，并用环氧树脂将螺帽垫板、波纹管固定在一起，并防止漏浆。对于使用连接器的钢筋，其接头必须严格居中，接长钢筋应严格伸入连接器长度的1/2，并防止松动。2、纵向预应力加工及安装卷扬机穿束可穿纵向长束，采取整束牵引的方法：即制作一套架子，立于悬臂两端，通过架子上的滑车，先使钢绳穿入管道内，钢丝绳在另一端穿出后绑上钢绞线接头，用卷扬机通过滑车慢慢把钢绞线引进管道内。3、横向预应力加工及安装横向预应力钢绞线及波纹管在竖向和纵向预应力管道安装完毕后安装。在竖向和纵向预应力管道安装完毕后安装。采用人工穿束，把钢绞线一头用扎花锚锚固，另一头慢慢穿入扁型波纹管道内。5.8.3预应力筋的张拉预应力张拉设备使用前应先委托外单位校定，测定油泵线性回归方程，根据千斤顶的张拉力计算出压力表读数，施工过程中实行双控，以油表读数为主，伸长值为辅。1、纵向预应力筋的张拉纵向预应力采用YCW400型千斤顶整体张拉，张拉时两端对称进行。2、横向预应力筋的张拉横向预应力钢绞线采用YDC250Q型千斤顶，利用翼板的支架搭设工作平台，由墩顶现浇段中心向两侧逐束单根张拉。3、竖向预应力筋的张拉竖向预应力钢筋在安装前均按设计张拉力在台位上进行预拉，其锚固端在施工前先将螺母及垫板用环氧树脂将螺母下端与粗钢筋固定，采用YG70型千斤顶由墩顶现浇段向两边与桥轴线对称单向张拉。4、预应力筋张拉采用张拉力与伸长量双控，以张拉力为主，实际伸长量与计算伸长量差值控在6%以内，张拉时砼强度必须达到85%设计强度以上，张拉步骤为：5、钢绞线张拉步骤：020%K100%K105%K持荷2分钟100%K锚固精扎螺纹钢张拉步骤：010%K100%K持荷2分钟100%K锚固在初始张拉力20%（10%）K状态下作出标记，钢绞线张拉20%K，精扎螺纹钢张拉10%K的伸长值采用理论伸长值，与20%（10%）K100%K的伸长值相加作为实测伸长值。对伸长量不足的查明原因，采取补张拉措施，并观察有无滑丝、断丝现象，作好张拉记录。5.8.2压浆及封锚1、压浆嘴、排气孔的布置原则纵向束原则上全部采用压浆嘴（锚垫板上除外）其布置原则是：压浆嘴距离35m，即当管长度L35m时，不设三道压浆嘴，35L70m时中心设置一个，70L105m时均匀设置两个，105L140m时均匀设置三个，140L175m时均匀设置四个，175L210m时均匀设置五个，L210设置六个。纵向束压浆嘴的出口，原则上设置在箱梁顶板和底板的顶部，以便于操作。横向束：压浆嘴在张拉端锚具上，可通过嘴管伸出砼顶面，排气管安放在锚固端，可用塑料管代替，但施工时必须保证不漏浆。竖向、横向预应力粗钢筋：压浆嘴安放在锚固端，通过嘴管伸入砼箱室内，排气孔原则上利用锚固螺母和锚垫板，钢筋和管壁的孔隙，不用增设设备。2、压浆嘴的安放要求(1)、纵向束由于长度35米而增设的压浆嘴均为三通压浆嘴，三通二端接波纹管，其波纹管的大小同波纹管的接头，三通长度要比波纹管接头长20cm，三通另一端为钢管接塑料胶管，再接钢管（压浆嘴）伸出砼表面，每个三通在安放之前必须严格检查，以防接头处漏浆。(2)、横向预应力管道：在锚垫板处预埋塑料管伸出顶面，作压浆嘴，在锚固端用塑料管伸出砼面作排气孔。(3)、竖向预应力筋管道：压浆嘴预先焊成三通状，三通端为45内镀锌钢管，L2030cm，和锚固端垫板焊成一体。待安放固定后，用塑料管把压浆嘴引到箱室内底板上，压浆时从下端往上压。（利用垫板和螺母间的空隙排气）。(4)、横向预应力钢筋管压浆嘴：原则上安放在箱梁的侧墙外侧紧挨在固定端处，利用垫板和螺丝母间的空隙作排气孔。(5)、压浆嘴安放时必须保证在连接处用塑料胶布密封，不漏浆，砼浇注时接头不破坏。2、预应力管道压浆1）压浆顺序纵向束原则上从一端向另一端压浆，当管道超过35米时，在管道中设置三通，从一端压浆至三通出浆后，再从三通向另一端压浆，依次循环压浆。竖向钢筋压浆嘴布置在下端箱室内，压浆从下端往上端出浆为止。横向束从锚垫板出浆，另一端从塑料管进浆。横向高强钢筋，压浆管埋在锚固端隔墙上，压浆时从锚固端隔墙进浆，另一端垫板和螺母间的孔隙出浆。2）压浆前的准备工作(1).用空压机吹净管道内积水。(2).检查压浆用的材料是否齐全充足。(3).检查设备、工具是否配齐，性能良好。(4).检查支架是否牢固，安全设施是否有效。3）有关水泥浆的技术要求(1)、压浆用纯水泥浆，水泥为黄河42.5水泥，高效减水剂。(2)、水泥浆的性能a.28天强度57.5Mpa；b.水灰比为0.35-0.37，稠度控制在14S18S之间；c.掺入铝粉作膨胀剂，掺入量为水泥用是的0.01%，膨胀量小于10；d.泌水率不超过2（3h后），收缩率2。(3)、水泥浆在拌合45min时间内性能不变。4）水泥浆的工地配制(1)、严格按配合比配料(2)、拌合方法：先放入水和减水剂，再加入水泥，最后加入铝粉，搅拌均匀，标准搅拌时间5分钟。(3)、经试验测定符合水泥浆性能要求（稠度在14S18S）水泥浆可倒入储浆池。(4)、倒入储浆池中的水泥浆不停地搅拌。(5)、制取试件，每一班制取3组。5）压浆操作要求(1)、打开全部进浆孔和排气孔。(2)、用压浆泵将水泥浆从压浆孔中压入。(3)、当另一端压浆孔流出的浆和压浆孔压入的浆稠度相同时，关闭原先的压浆孔。(4)、移至新的压浆孔继续送浆，如此不断往前直至到达另一端的排气孔。(5)关闭排气孔阀门。(6)、逐渐升至0.6-0.7Mpa时稳定一定时间（约25分钟）。(7)、关闭压浆嘴。(8)、填写施工记录并经质检员、监理认可，收存。3、割束和封锚1）割束方法(1)、钢绞线割束可在压浆前也可在压浆后，割束必须用砂轮机锯割，任何预应力钢筋均不能用电弧烧割。对于高强预应力钢筋严禁用电弧烧割。(2)、割束的要求：对于钢束切割的余留长度暂定为砂轮锯割L10cm。对于高强钢筋余留长度L35mm。2）封锚(1)、对于全桥纵向预应力顶板束竖向预应力钢筋不存在封锚，其余的均应进行封锚。(2)、封锚前应先将锚具周围冲洗干净并凿毛，然后按图纸要求布置钢筋网，浇注封锚砼。(3)、对于横向预应力钢筋封锚时还必须注意其颜色，必须和周围砼颜色一致，保持砼表面的美观。(4)、封锚砼标号应符合规定，不低于设计砼的80，即44Mpa。5.8.3预应力筋的加工及安装施工注意事项1、使用原材料的注意事项1）预应力钢筋应进行验收，验收包括：（1）质量证明书（2）包装标志是否齐全正确（3）是否有损伤，油污，锈蚀（4）应对钢材进行原材料检验2）竖向钢筋用的连接器、夹具、锚具进场分批进行外观检查，不得有裂纹，伤痕，锈蚀，尺寸不得超过允许偏差，对其力学性能应根据供货情况确定是否复验，对连接器应做连接能力试验。3）高强钢筋在装卸中应尽量避免碰伤螺纹，有效地采取防雨措施，钢筋存放应放在枕木上，间距应小于3米，以防钢筋产生弯曲变形，整盘钢绞线存放也应采取防雨，干燥措施。4）在T构一端上，不宜超过规定值过多放置钢绞线和钢筋以免偏载。2、管道施工中的注意事项1）在制作及管道输送过程中，注意轻放，避免挤、碰变形、开裂，并保证尺寸。2）管道存放要顺直，不得受潮和雨淋锈蚀。3）要准确按照设计标高放置，并用定位钢筋固定，安放后的管道必须平顺，无折角。4）施工中人员，机械，振动棒等不得碰撞管道。5）管道接头要连接牢固，密封压浆管道要顺直畅通，分级浇注的砼，在每次浇注时，均应仔细检查管道的密封强度。6）接头长度以5d为准，并用胶布缠紧，钢带平顺，不得翘起。3、穿束和高强预应力筋的埋设注意事项1）整盘的钢绞线要安放在专用线盘上固定后，方可解捆散盘。2）切割钢绞线时应在切割处两边用铁丝扎好，以防散头。3）预应力钢筋如有弯曲应校正，如有碰伤或缺陷应切除。4）预应力在使用前必须清除泥土、油污，干净后方能使用。5）预应力钢绞线和高强钢筋下料应用砂轮机切割，严禁电气焊进行切割，切割后应磨平去毛刺。6）预应力钢筋接长时，应保证接头居连接器之中，为防止松扣，在接头处宜涂上环氧树脂。7）预应力钢筋的固定端必须严格按图施工，钢筋螺母垫板和波纹管道用环氧树脂固定在一起。8）预应力筋的下料应严格按规定长度下料，同时要考虑节段施工中临时加长部分以便整束牵引而必要的加长尺寸。4、张拉工序的注意事项1）为确保预应力张拉力的准确应定期对张拉设备进行检查校正，检验的周期为6个月，或200次为一周期，若施工中发生下列情况应重新校验。（1）张拉过程中预应力高强钢筋或整根钢束突然断裂；（2）千斤顶发生故障严重漏油；（3）油泵压力指针不能退回零点；（4）油泵车倒地或重物撞击油压表。2）任何时候千斤顶、油泵，油表必须配套，指定配套使用，不得更换变动。3）按设计要求，应做管道摩阻试验，以修正张拉力。4）当砼强度达到44Mpa以上时方可施加预应力。5）按张拉要求认真作好记录，并应当场计算，如双控伸长值超过规定值（6）则应暂停，待查明原因采取措施后方可继续张拉。5、压浆工序的注意事项1）预应力钢材张拉后应尽早压浆，一般应在48小时内完成，如情况特殊不能及时压浆者，应采取保护措施，保证锚固装置及钢绞线不被锈蚀，以防滑丝。2）压浆要注意尽量避免高温时间进行，拌制的水泥浆温度32，水泥浆的延续时间应控制在3045min之内。3）压浆要注意是否有串孔现象和漏浆发生。4）压浆泵的压力要逐渐加大，加压速度不能过快。5）压浆过程中出现异常，如管道堵塞，机械故障不能继续压浆时，应立即用清水将管道内的水泥浆冲洗干净，并用空压机吹干积水。6）操作完毕后机具和现场应及时冲洗干净。7）填写压浆原始记录要及时、认真、整洁，试件要按规定制取。8）压浆用水泥一次在梁端存放不宜过多，以免偏载。5.9合拢段施工每幅主桥箱梁共设八个合拢段，每个合拢段长2m；合拢温度应符合设计要求，合拢段两端悬臂标高允许偏差2cm，轴线允许偏差1cm，全桥箱梁合拢顺序由边跨开始，然后次中跨，接着次边跨，最后中跨合拢。每个合拢段施工时先安装劲性骨架，再对两端6#块预压，再施工合拢段。6、雨季施工措施1、雨季及洪水期施工应根据当地气象预报及施工所在地的具体情况，做好施工期间的防洪排涝工作。2、在雨季施工时，施工现场应及时排除积水。脚手板、斜道板、跳板上应采取防滑措施。加强对支架、脚手架检查，防止倾倒。3、雨季施工时，处于洪水可能淹没地带的机械设备、材料等应做好防范措施，施工人员要提前做好安全撤离的准备工作。4、施工中遇有暴风雨应暂停施工。7、冬季施工措施7.1加强原材料的保温1、钢筋焊接最低温度不得低于-20，焊接后的接头应自行冷却，严禁立刻接触冰雪；严禁立刻接触冰雪；2、水泥存放于暖棚内保温，但不得加热；3、碎石、砂子必须覆盖保温，不得受冻结块；7.2混凝土的拌和原材料加热1、配制混凝土时，水泥采用普通硅酸盐水泥，水泥强度等级不得低于42.5，必要时加入适量的低温早强混凝土外加剂，水灰比不得大于0.5。并加强混凝土的泌水性、坍落度和含气量及入模温度的现场监控；2、拌制混凝土各种原材料的温度，通过热工计算，必须满足混凝土入模温度要求。砂、石料入机温度为560，水加热至4080，水泥不加热需保温。混凝土入模温度不低于10；3、搅拌混凝土时，骨料不得带有冰雪和冻块；4、严格按照混凝土的施工配合比进行投料搅拌；投料前，应先用热水或蒸汽冲洗搅拌机，搅拌采用“二次投料”拌和工艺：即首先对水、砂、石料搅拌，然后加水泥进行搅拌，搅拌时间不能少于3分钟。5、为防止混凝土因接触冷管而冻结，对输送管进行包裹保温，并预先加热，但预热温度不能超过40。7.3混凝土灌筑措施1、混凝土浇筑前应清除模板、钢筋上的冰雪和污垢；2、混凝土浇筑前，必须搭设保温暖棚，暖棚的温度不得低于10；3、施工接缝混凝土时在新浇筑混凝土前对结合面进行预热，预热深度不小于30cm，预热温度新旧混凝土温度差不大于3。7.4混凝土养护1、塑料薄膜覆盖，蒸汽养护。2、混凝土成型后开始养护的温度不得低于10；3、混凝土在抗压强度达到设计强度的40%前，不得受冻。7.5拆模要求1、混凝土达到抗冻强度及拆模强度后模板方可拆除。2、模板拆除时，保证混凝土与外界温差不得大于15。3、养护完毕后，外界气温如尚在零下，应在混凝土冷却至5以下方可拆除模板，拆除后混凝土表面应覆盖保温养护。8、安全施工措施8.1、安全总则1、安全组织机构建全，人员到位。项目经理部成立安全领导小组，由分管领导具体抓这项工作，另外，项目经理部设专职安全员，队兼职安全员，并做到人员到位，上班要佩戴胸章、袖标。2、健全安全教育制度。新工人要进行“三级教育”和“三工”教育，单项工程开工要对员工进行一次安全教育。项目经理部每月要召开一次安全总结分析会，队每星期对员工进行一次安全教育，安全教育要做到人员、时间、教材和内容有保证，记录清楚。3、队在单项工程开工前，要对担负施工的员工进行一次技术交底，明确交代安全注意事项，使员工做到心中有数。4、凡是从事特种作业（起重、登高架设作业、电焊、电工、司炉工和机动车辆驾驶）人员，必须经过劳动培训，考试合格持证上岗。5、凡是进入施工区域的人员，必须按工种规定配发和正确穿戴安全防护用品。6、各单位要按规定、建立五本安全台帐，日安全上岗记录，做到记载清楚，查有依据。7、各类施工人员都熟悉本岗位的操作规程、规章制度和岗位责任制，无违章行为。8、单位制定有安全生产奖惩办法，明确各类人员的岗位责任制。9、现场有
