排架搭设及拆除专项方案.doc

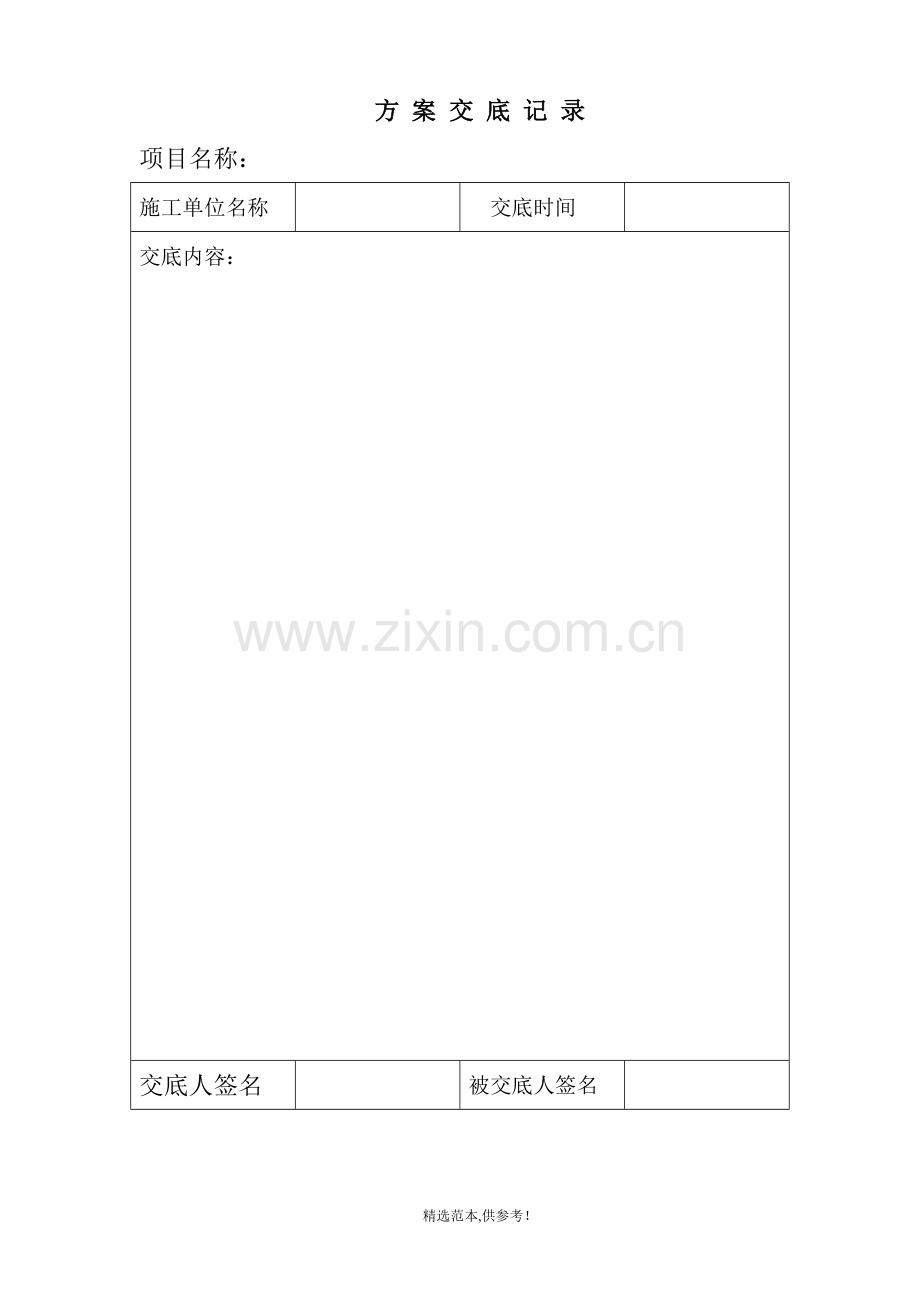

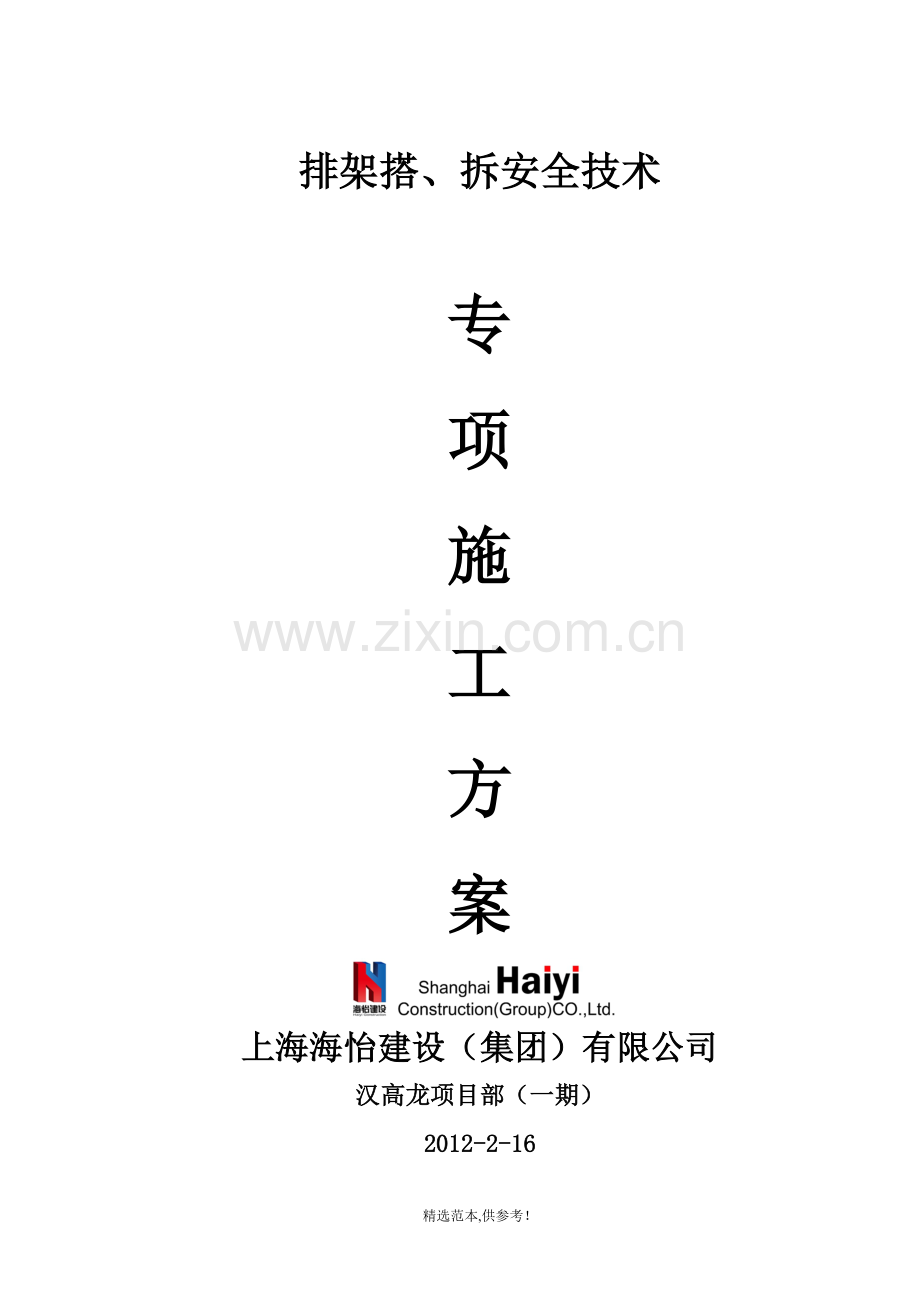

排架搭、拆安全技术专项施工方案上海海怡建设（集团）有限公司汉高龙项目部（一期）2012-2-16方 案 交 底 记 录项目名称：施工单位名称交底时间交底内容：交底人签名被交底人签名编制依据：建筑施工门式钢管脚手架安全技术规范（JGJ128）钢管脚手架扣件标准（JGJ22-85）建筑施工扣件式钢管脚手架安全技术规范JGJ 1302001 J842001；1工程简介1. 本项目位于上海市金山区上海化工园区（SCIP）内，为汉高（中国）投资有限公司投资新建的工厂项目，建成后的新工厂将成为汉高在中国最大的生产基地。它包含主要生产区/仓库区、办公楼、设备辅房、罐区、垃圾房、厂区道路、装卸区、硬化区、人行道路、室外功能区域（包括吸烟区）、硬质景观及花木种植、去离子水储存罐等。 2. 工程规模和主要建设项目 1）本次招标工程为一期工程，建设地点在上海化工区普工路与舜工路之间的地块 F5-1A 和 F5-1B 上，总的占地面积为 80,050 平方米，南北向长 449 米，东西向长 178.5 米。3. 主要建设项目简介见表所示： 序号项目名称建筑面积建筑层数建筑高度1联合厂房22397单层（局部夹层）11.2 米2综合楼5810三层13.8 米3公用工程厂房(消防水池)1427单层6.1 米41 号门卫室60单层53 号门卫室30单层6MPT 酸碱储罐区设备平台7液体物料储罐区设备平台8固体粉料设备平台4. 主要工程建筑结构简介 建筑面层建筑、结构联合厂房（1）单层（局部设夹层）钢结构门式刚架厂房，建筑高度 11.2m。厂房纵向长度 190.5m，柱距 10m，横向长度 104.5m。0.000 相当于绝对标高 4.7m，室内外高差 0.3m。 （2）基础采用桩加承台和基础梁形式。基础混凝土强度等级为 C35，垫层混凝土为 C20。 （3）设计要求墙体材料为：防潮层以下墙体采用 250 厚 MU10 混凝土实心砖， M10 水泥砂浆砌筑；防潮层以上墙体采用采用 250 厚加气混凝土砌块，强度级别 A5.0，体积密度级别 B07， 均以 Mb7.5 混合砂浆砌筑；标高 1.20m 以上外墙采用采用双层夹芯钢板加岩棉 （0.6+80 岩棉+0.5） 。室内轻质隔墙采用 100 厚轻钢龙骨石膏板（10+90 岩棉+10），室内防火汉高龙项目一期工程之土建工程部分 年产 29 万吨工业胶粘剂和金属表面处理剂项目技术标墙为100 厚硅酸盐板墙，厂房内抗爆墙体采用 250 厚 B07 级蒸压加气混凝土砌块墙体， 用 M5.0蒸压加气混凝土砌块专用砂浆砌筑， 内配12200双向双层钢筋。 （4）屋面采用压型钢板复合保温屋面，压型钢板厚度为 0.6mm(外)、0.5(内)，100 厚岩棉夹芯板（局部屋面为组合现浇混凝土屋面）。 （5）仓库、厂房地坪为 250mm 厚 C35 混凝土，内掺成排钢纤维；乙类生产区域地坪为 40 厚不发火 C20 细石混凝土面层；办公区域地坪为 40厚 C20 细石混凝土，面铺玻化砖；烟草胶生产车间地坪为 250mm 厚 C35混凝土，自流平环氧地坪面层。 综合楼 （1）三层钢筋混凝土框架结构，钢筋混凝土屋面，层高 4.50m，建筑高度 13.80m。 设计标高0.000 相当于绝对标高 4.700， 室内外高差 0.30m。（2）基础采用天然地基，基础形式为柱下条形基础。上部结构为现浇框架结构体系。基础混凝土强度等级为 C35，垫层混凝土为 C20，上部结构的混凝土强度等级均为 C30。 （3）0.00 以下为 MU10.0 非粘土实心砖，M10 水泥砂浆砌筑；防潮层以上墙体采用 250 厚加气混凝土砌块,强度级别 A5.0,体积密度级别B07， 均以 Mb7.5 混合砂浆砌筑。卫生间与其临近房间墙体下部做 200高 C20 素混凝土防水导墙。 （4）外墙外保温系统采用半硬质岩棉板（燃烧性能 A 级）。外饰面主要为铝板幕墙和玻璃幕墙饰面，正立面为玻璃幕墙。 （5）屋面防水层采用自粘沥青防水卷材，保温层采用 60 厚挤塑聚苯乙烯泡沫塑料板，面层保护层为 35 厚配筋 C20 细石砼。 公用工程厂房 （1）单层钢筋混凝土框架结构，钢筋混凝土屋面，建筑高度 6.10m。设计标高0.000 相当于绝对标高 4.700，室内外高差 0.20m。 （2）基础采用天然地基，基础形式为柱下条形基础。上部结构为现浇框架结构体系。基础混凝土强度等级为 C35，垫层混凝土为 C20，上部结构的混凝土强度等级均为 C30。 （3）0.00 以下为 MU10.0 非粘土实心砖，M10 水泥砂浆砌筑；防潮层以上墙体采用 250 厚加气混凝土砌块,强度级别 A5.0,体积密度级别B07， 均以 Mb7.5 混合砂浆砌筑。 （4）外立面门窗采用未增塑聚氯乙烯塑料门窗。外饰面主要为白色涂料，内墙和顶棚均为白色内墙涂料。 （5）屋面防水层采用自粘沥青防水卷材，保温层采用 35 厚挤塑聚苯乙烯泡沫塑料板，面层保护层为 40 厚配筋 C20 细石砼。5. 工程名称：汉高龙项目一期（土建）工程6. 建设单位：汉高化学技术（上海）有限公司7. 设计单位:上海工程化学设计院有限公司8. 监理单位：上海协同工程咨询有限公司9. 施工单位:上海海怡建设（集团）有限公司2.排架的作用和种类排架在建筑工程中，是一项不可缺少的架设工具，它的作用是把模板支撑和固定，施工人员在排架上进行施工作业时有足够的安全感，这样施工进度、工程质量才有足够的保障，才能创造好的经济效益，否则，排架一旦发生险情，就会造成多人伤亡事故，造成重大损失，造成质量问题，因此在制定排架方案和搭设排架时，必须牢牢的把好质量关。3排架的材料要求排架有钢管可扣件组合而成，各种杆件应用外径48、壁厚3.2mm，无严重锈蚀、弯曲、压扁或裂纹的钢管，用于立杆、大横杆和斜杆的钢管长度以4-6米为宜，这样的长度一般的重量在25公斤以内，适合人工操作，用于排架的扣件必须使用合格的扣件，应有出厂合格证，符合建设部1985年颁发的钢管脚手架扣件标准（JGJ22-85）的要求，发现有变形、滑丝的严禁使用，扣件有三种基本形式：1.直角扣件，也是十字扣件，用于连接扣紧两根互相垂直相交的钢管；2.回转扣件，用于连接两根任意相交的钢管；3.对接扣件，也叫一字扣件，用于钢管的对接接长。4.主杆基础及杆件搭设 1.主杆基础 排架主杆基础是保证排架搭设的质量和整体稳定的第一道关口，排架的自重、施工的荷载通过模板传给小横杆，又通过小横杆传给大横杆，并通过立杆传给基础，如果地基处理不好，立杆受力不均匀，就会造成架子变形，严重的甚至会造成排架的倒塌，因此在架子搭设之前必须做好基础的处理，搭设排架范围内的地基必须逐层夯实找平，然后采用C20垫层上200*100*50的方木，然后架设立杆，在遇厕所间、先手间采用在原来墙体基础上架18*6的槽钢，然后设立杆。搭设架子之前，应首先了解排架的平面尺寸，按要求搭设架子、架子底部沿立杆加绑扫地杆，高层排架基础要经过计算，对场地进行检验和处理，这是关系到排架稳定的重要环节。在搭设排架前，排架基础或地基应满足以下要求：1）.有足够的面积，并要平整夯实，基础如果是回填土，在填土时，必须严格分层夯实，干容重试验测定，要达到回填土规定标准。2）.立杆应直立于厚度不小于50毫米，宽度为180-200毫米的通长垫板上。3）.排架外侧开挖土方或沟槽，必须距立杆1.5米以外，当不能满足以上距离要求时，要采取加固沟槽边坡或支撑沟壁的安全技术措施，以确保排架的基础的稳固。2.杆件搭设1）.排架基本杆件及作用（1）立杆：又叫冲天、竖杆、站杆，是架子中的主要受力杆件。（2）大横杆：又叫牵杆、顺水杆、纵向水平杆，主要是传力杆件。（3）小横杆：又叫横楞、横担、横木、排木、横向水平杆、6尺杆，是传力杆件。（4）扫地杆：主要是起到固定作用。（5）剪刀撑、斜撑：主要是起到固定作用。2）.排架的搭设要求排架一般材料为木杆、竹珠、钢管等。（1）排架必须垂直与地面，大横杆在每一面排架范围内的纵向水平高低差不宜超过木料的厚度。（2）钢管排架的杆件连接必须使用合格的扣件，扣件的紧固标准扭力矩40-50NM，不得使用铅丝和其它材料绑扎。（3）排架的立杆、大横杆接头必须对接。（4）排架搭设必须符合建筑施工扣件式脚手架安全技术规范（JFJ130）第6.8节、第7.3.10、建筑施工门式钢管脚手架安全技术规范（JGJ128）第9章等规范的规定。（5）搭设的排架姐弟电阻测试值必须符合规范要求。（6）按施工组织设计要求，支撑高度为3米时，立柱间水平撑设2道水平支撑，纵横向剪刀撑开档间距5米，立杆间距符合设计要求，纵向1000mm，横向1000mm。4.验收要严格把好验收关，排架搭设必须验收合格后方可使用。排架验收标准： 1.排架使用的材料质量必须符合要求。 2.排架的地基要坚实，不积水，有符合标准的垫板。 3.大横杆全长水平误差不得超过6厘米。立杆垂直偏差不得超过架高的1/200，小横杆挠度不大于杆长的1/150，杆件间距步距符合规程标准。 4.特殊部位的处理安装要符合规程的标准。 5.排架搭设后必须经过有关人员检查验收签字认定合格后才能投入使用，发现问题及时加固，验收后的排架未经批准的任何人不得拆改。5.荷载 建筑施工排架主要是作为模板支撑及固定用，排架受力情况，除了构成排架的钢管、扣件、模板、钢筋等材料的自重外，还要承受施工物料的运输、堆放荷载、施工人员的荷载以及自然界风、雨、雪的荷载等。这些荷载是排架的立杆、大、小横杆等组成的构架来承受的。排架承受的施工荷载，是经排架将均匀分布荷载或集中何在传给小横杆，通过小横杆传递给大横杆，由大横杆传递给立杆，并通过立杆传递到基础上。十字扣、转扣和连接件等排架的连接件和传力件，能承受额定的重力和弯曲扭力的作用，大横杆将施工荷载传递给立杆，主要靠大横杆与立杆连接的扣件产生摩擦阻力来传递，扣件的紧固程度很是关键（规程规定扣件螺栓紧固的扭力距在40-50NM之间）正常情况下，扣件承受的垂直荷载在500N以内时，不产生明显的下滑移位，即为合格的连接，这才能使荷载按设计的部位顺利传递，使整个排架处于正确受力状态。立杆的受力情况，理想的状态是承受轴向重力，当立杆受压并并考虑其稳定条件，在两端铰支纵向间距L=1-1.5米时，单根立杆受压可达5000-6500N，但施工现场搭设的排架与理想轴向荷载有很大差异，一般搭设架子的是将大横杆用扣件拧在立杆同一侧面，侧立杆处于在偏心轴向的荷载作用。这样，立杆在偏心轴向荷载作用下，其承载稳定的能力降低很多，大约占轴向承载能力的25%，既单根钢管受压力约为1200-1500N，考虑排架的稳定性能，规定在搭设排架时将大横杆绑在立杆的内侧面。排架正常承重被破坏的情况分析：在排架承受荷载，杆件受力、传递情况后、应正确的理解排架能承受额定荷载的关键，如果在施工中不按设计方案去搭设，或违反排架额定荷载，就可能使排架三种类型的破坏：1.排架在搭设完毕后，虽经验收合格，但在使用中，局部超过额定荷载，排架受力不均，造成局部杆件变形。荷载集中而超过额定荷载，排架受力不均，造成局部杆件变形。荷载集中而超过负荷，将使杆件变形。2.排架搭设中，虽然整体构架比较牢，但拉结缺少或连接不牢，或外力的作用，致使排架整体失稳向外或向内倾倒。3.由于地基在回填土时，不按规范施工或者地基软弱承受荷载能力差，搭设不符合规程要求，整体不稳固，其承受能力严重不足，在施工过程中可能会出现危险现象。综上所诉，承重受破坏的主要原因是：1. 排架的构造形式或钢管承受能力不符合规程要求。2. 排架没有形成稳定牢固的架体，整体稳固性差。3. 排架与建筑物的拉结间距过大，数量不足，或是拉结的质量不符合要求。4. 在施工生产中，没有合理使用排架，造成排架局部或整体超载，或者超过偏心受限制。5. 由于基础回填土质量不高，架设基础不坚实，造成悬空承载或下沉。因此建筑施工排架在使用中，必须严格控制施工荷载，使用时必须不超过设计规定的荷载，架子上的荷载分布必须均匀，不能集中以防失稳。搭设的排架必须严格控制施工荷载以外，还要采取卸荷措施，卸荷主要作用两个方面，一是计算排架强度安全系数不足时，卸荷装置可称为弥补措施，二是设置卸荷装置，以改变排架承重不均匀和保证使用过程中的安全。三、内满堂脚手架承载力计算1、 计算框架梁底模板以上荷载的标准值按最大梁400600进行计算。梁下底板模板自重力 0.30.4=0.12KN/m混凝土自重力 250.40.6=6 KN/m钢筋自重力 1.50.40.6=0.366 KN/m振捣混凝土的荷载 2.50.41=1 KN/m人及器械产生的荷载（保守计算） 2.51=2.5KN/m总竖向设计荷载 9.986 KN/m2、 架体立杆间距选择选择立杆纵、横向间距均为.0米。、立杆轴力设计值计算不组合风载 1.2(NG1K+ NG2K+1.4 NQK)组合风载2.2.1(NG1K+ NG2K+NQK)其中NG1K0.038(钢管自重) .00（搭设高度保守计算值） .14 KNNG2K（9.986-2.5）1.0=7.486 KNNQK2.51.0=2.5 KN则 1=14.55 KN N2=14.69 KN4、按10米高排架及N2计算，Rd1.2N2=17.628KN， 则查规范表知 h+2a=2.70规定施工中立杆上端伸出最顶层横杆中心线至模板支撑点的长度a0.50米，则取 h=1.7米施工中按照步距h=1.7米搭设内满堂脚手架。5、验算 N=1.2（.14+7.486）+1.42.5 =36.2296KN Af=K1K2（按h=1.5米，l=1.0米查表）(1.5+1) 100.245 .1671.0162.5100.245297KN N Af,故立杆承载力满足要求。四、内满堂脚手架的布置1）按照立杆间距1米设置，大横杆间距（步距）1.7米。本工程脚手架体仅需满足框架梁、柱、墙的支撑即可，施工时在梁两边1.5米范围内铺设架体，1.5米范围外可不设置（柱的支撑包括在内）；剪力墙向内2.5米范围内搭设架体。部分搭设平面示意图如下：2）设置斜杆（含剪刀撑）的框格占构架框格的比例必须大于40%。附排架简图：【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
