建筑工程钢筋工程施工规范
5.1.2  在浇筑混凝土之前，应进行钢筋隐蔽工程验收，其内容包括：
1 纵向受力钢筋的品种、规格、数量、位置等；
2 钢筋的连接方式、接头位置、接头数量、接头面积百分率等；
3 箍筋、横向钢筋的品种、规格、数量、间距等；
4 预埋件的规格、数量、位置等。
5.3 钢 筋 加 工
5.3.1  受力钢筋的弯钩和弯折应符合下列规定：
2  当设计要求钢筋末端需作135°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；
3  钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。
检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。
检验方法：钢尺检查。
5.3.2  除焊接封闭式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：
1  箍筋弯钩的弯弧内直径除应满足本规范第5.3.1条的规定外，尚应不小于受力钢筋直 径；
2  箍筋弯钩的弯折角度：对一般结构，不应小于90°；对有抗震等要求的结构，应为135°；
3  箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。
检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。
检验方法：钢尺检查。
5.3.3  钢筋调直宜采用机械方法，也可采用冷拉方法。当采用冷拉方法调直钢筋时，HPB235级的钢筋的冷拉率不宜大于4%，HRB335级、HRB400级和RRB400级钢筋的冷拉率不宜大于1%。
检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件；
5.3.4  钢筋加工的形状、尺寸应符合设计要求，其偏差应符合表5.3.4的规定。
检查数量：按每工作班同一类型钢筋、同一加工设备抽查不就少于3件。
表5.3.4 钢筋加工的允许偏差
项 目
允许偏差(mm)
受力钢筋顺长度方向全长的净尺寸
±10

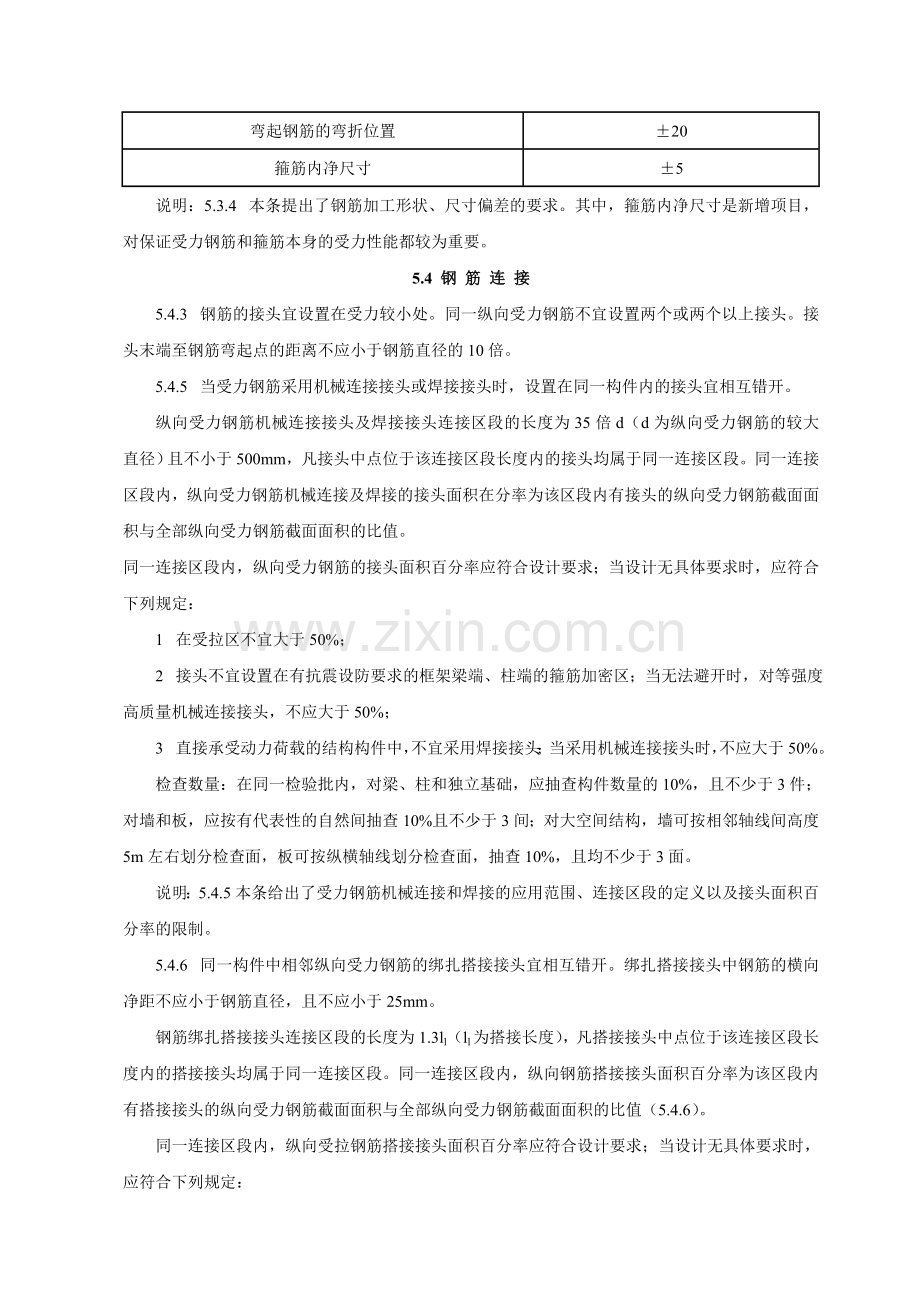

弯起钢筋的弯折位置
±20
箍筋内净尺寸
±5
说明：5.3.4  本条提出了钢筋加工形状、尺寸偏差的要求。其中，箍筋内净尺寸是新增项目，对保证受力钢筋和箍筋本身的受力性能都较为重要。
5.4 钢 筋 连 接
5.4.3  钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
5.4.5  当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。
纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d（d为纵向受力钢筋的较大直径）且不小于500mm，凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一连接区段内，纵向受力钢筋机械连接及焊接的接头面积在分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。
同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：
1  在受拉区不宜大于50%；
2  接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50%；
3  直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于50%。
检查数量：在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵横轴线划分检查面，抽查10%，且均不少于3面。
说明：5.4.5本条给出了受力钢筋机械连接和焊接的应用范围、连接区段的定义以及接头面积百分率的限制。
5.4.6  同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。
钢筋绑扎搭接接头连接区段的长度为1.3ll（ll为搭接长度），凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。同一连接区段内，纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值（5.4.6）。
同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：
1  对梁类、板类及墙类构件，不宜大于25%；
2  对柱类构件，不宜大于50%；
3  当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于50%；对其他构件，可根据实际情况放宽。
纵向受力钢筋绑扎搭接接头的最小搭接长度应符合本规范附录B的规定。
检查数量：在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不少于3面。
检验方法：观察，钢尺检查
注：图中所示搭接接头同一连接区段内的搭接钢筋为两根，当各钢筋直径相同时，接头面积百分率为50%。
说明：5.4.6  为了保证受力钢筋绑扎搭接接头的传力性能，本条给出了受力钢筋搭接接头连接区段的定义、接头面积百分率的限制以及最小搭接接长度的要求。在本规范附录B中给出了各种条件下确定受力钢筋最小搭接长度的方法。
5.4.7  在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合下列规定：
1  箍筋直径不应小于搭接钢筋较大直径的0.25倍：
2  受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；
3  受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm；
4  当柱中纵向受力钢筋直径大于25mm时，应在搭接接头两个端面外100mm范围内各设置两个箍筋，其间距宜为50mm。
检查数量：在同一检验批内，对梁、柱和独立基础，就抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不少于3面。

5.5 钢 筋 安 装
5.5.1  钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。
5.5.2  钢筋安装位置的偏差应符合表5.5.2的规定。
检查数量：在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不行于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不少于3面。
表5.5.2 钢筋安装位置的允许偏差和检验方法
项 目
允许偏差(mm)
检验方法
绑扎钢筋网
长、宽
±10
钢尺检查
网眼尺寸
±20
钢尺量连续三当，取最大值
绑扎钢筋骨架
长
±10
钢尺检查
宽、高
±5
钢尺检查
受力钢筋
间  距
±10
钢尺量两端、中间各一点，
排  距
±5
取最大值
保护层厚度
基 础
±10
钢尺检查
柱、梁
±5
钢尺检查
板、墙、壳
±3
钢尺检查
绑扎箍筋、横向钢筋间距
±20
钢尺量连接三档，取最大值
钢筋弯起点位置
20
钢尺检查
预埋件
中心线位置
5
钢尺检查
水平高差
+3，0
钢尺和塞尺检查
注：1  检查预埋件中心线位置时，应沿纵、横两个方向量测，并到其中的较大值；
3表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上，且不得有超过表中数值1.5倍的尺寸偏差。
说明：5.5.2  本条规定了钢筋安装位置的允许偏差。梁、板类构件上部纵向受力钢筋的位置对结构构件的承载能力和抗裂性能等有重要影响。由于上部纵向受力钢筋移位而引发的事故通常较为严重，应加以避免。本条通过保护层厚度偏差的要求，对上部纵向受力钢筋保护层厚度偏差的合格点率要求规定为90%及以上。对其他部位，表中所列保护层厚度的允许偏差合格点率要求仍为80%及以上。
