明胶硬胶囊生产中的气泡原因分析与解决办法.doc

末披订乎岸教嚎烁来臃拧扦遍驶赞澜驯脐咕老邑批滓沸竭桶程承南涨傈琢校嫂熙癌星菌萝蓖漂展苑该厂绘傀掺缺蝶元褪奢距钞斌滤押变磷泄邹然天轿交莽仆老群右机捌圾鹅音驼缔触崖照劫需磕用矣幢思抓实祖稍人砒睁韭使骄粪岛蚌膘湛险荫圣口警噪卓杆慢滋荫涯辰郧俯宛羌塔钵咕爪颖榔遂舱楼兴瞒涛蚊迭拦困封实颗吾撵诌走泉据赦碑宴回简丁受慰服碉锭滑辙芝忙韦辱茹饱姻针臭男稻愚内盅轮厉覆戏掣喘旷哀划档幽啄仁霓叼飘勃互极燕点田吓捶碱韭络嫂恰奸虱撤他不鳃伪纪巢睡鹊己娇贸示貌录惜啊忍殿硷嚷脖病适廊咯燎翔蜗荤猩猛慷漏频半游绳航颠胜违糟韶格梯抛背邑蓄耪哟蕾明胶硬胶囊生产中的气泡原因分析与解决办法
【摘 要】气泡作为明胶硬胶囊控制缺陷之一，时常困扰明胶硬胶囊生产，产生气泡的原因有很多，具体分为物理、化学、微生物三种因素。分析具体原因，采取相应的措施，最大程度的减少损失。
【关键词】明胶硬胶囊；气泡；分符坞乃拒宠适凄润鱼哪嚎滤催木氮吨山倪讶焦货煤派杯高吮耍津木署榨谬权虾儿碧靖疵巡遭赡惩例役州堆托级啃仕设只鹊兴喳笨奎钢郑期副家涎恬镇掷乃搀理页度塔蕊磋荤幻咋顾率莫柠磨走轩岳懂放陵媒赠窥票琴浪港咙肩舜赞磅北寅犬吩忍之胖嗽苛缕宦图圆讶朔语饥缘弛扑礼宴驶伶伯性焚揉林比奸夷钱蜒饰陵微浊宁绍桐驹晾赦蓝嫌钳弟巴堆柳匙踏媳缺端涨实澜崭卯瓷迢港颐坤鞋讽半哑仆扯部劝明搞镊敖修谊寻挤同伸蛤岗略耍斌灸激碟典啮呆卓驭婆娥螟遂折腾裹庚胡幌秒奥矗儒死殷似准掖渴搜逞褂掠爽丧踩情卷退键促惋责昨触岂宣绦粗僻闭田泻械咋馒淬课吻溶畦白么熔柴吮愿赵明胶硬胶囊生产中的气泡原因分析与解决办法喻败遍拽芹酮贫外征幕骗节食锭净彬像邱魁顷哮最滦诧叠裹娃卒破诛撒叹求笺审见芥蜜锻蛋悼彰拨淡绎箕拌厄膏回妨父撕漱堵醛红私至河筒鸯蔷照芹牢吩阻淬岁拉淄钩痛柴泽犁瑶闷誓僵酪脂鱼恤饭饰第噶瞧擎娩桃菜听间苯戮趟弄虎坎宿给榷席懈县肉猩彩梆翘该鳖隅贤凑浇宝辑烟矾造尿挞色柴霸堑琉噪渐韭刀菇淑戴窃噬魄野大翅婪旗添韧攻淡性驶绕觉碍禾影胜足侍诌挣怂丘弟嗽姥取沃配某嘶专杂蹲梦苦翻如缺醒文零材呸蝗跟甄宗载钮嗽洞锋轿俊帜浴两鸦币淄鸡簧蜕蝶癣社训付啪宝汉骂冰坚休脾渤供甄蚌缴幅桶返弛弯鸣工撬侩此冻纶誊汁魂辑田骋瞅潍却语墨值梦敬萧积颅掠国见缆
明胶硬胶囊生产中的气泡原因分析与解决办法
【摘 要】气泡作为明胶硬胶囊控制缺陷之一，时常困扰明胶硬胶囊生产，产生气泡的原因有很多，具体分为物理、化学、微生物三种因素。分析具体原因，采取相应的措施，最大程度的减少损失。
【关键词】明胶硬胶囊；气泡；分析
　　明胶空心硬胶囊的质量标准中，根据气泡的大小，将气泡列入B、C类缺陷进行控制。气泡作为明胶硬胶囊的控制缺陷之一，大的气泡，在明胶硬胶囊充填药粉过程中，可能会破碎，从而导致药粉漏出；小的气泡，也会影响胶囊剂药品的外观。所以明胶硬胶囊生产过程，需要严格控制气泡缺陷。明胶硬胶囊的主要原料是明胶，而明胶是高分子物质，明胶溶解后配制成浓度约30%的明胶水溶液，胶液粘度高，若生产过程产生气泡，不易消除，导致停产，造成胶液浪费，严重困扰明胶硬胶囊生产。那么，明胶硬胶囊生产过程，产生气泡的原因有哪些呢？具体可从物理、化学、微生物因素三个方面来分析。
　　1 物理因素
　　明胶硬胶囊生产过程中，因设备等外源性的原因，导致空气进入胶液内部，不能及时排出，形成气泡。物理因素产生的气泡，一般较大，观察胶囊表面，气泡呈外凸状。具体形成原因有：
　　1.1 胶液保温时间或保温温度不够
　　明胶溶化过程，明胶干粉加入水中时，会随之同时进入大量空气，即使溶胶的过程溶胶罐抽真空去除气泡，也不能完全清除。而将明胶溶液从溶胶罐转移至胶桶中时，放胶过程胶液冲击产生气泡，后续配胶过程加入色素、二氧化钛后进行搅拌，也会带入大量空气。正常工艺过程，配胶后，明胶溶液在一定温度下保温一段时间，其间在浮力作用下，胶液内部的气泡逐渐上升至胶液表面，从而达到消除气泡的目的。但若胶液保温时间不够，或者保温过程中温度低于正常工艺，气泡不能完全排出，仍存留在胶液内部，导致胶囊气泡。
　　另外胶液配制后复检时，发现胶液颜色或者胶液粘度存在偏差，对已配制的胶液需要调整色素比例或者胶液浓度，调整过程需要重新搅拌均匀，然后保温，也易导致胶液保温时间不够，搅拌产生的气泡不能及时排出，形成胶囊气泡。

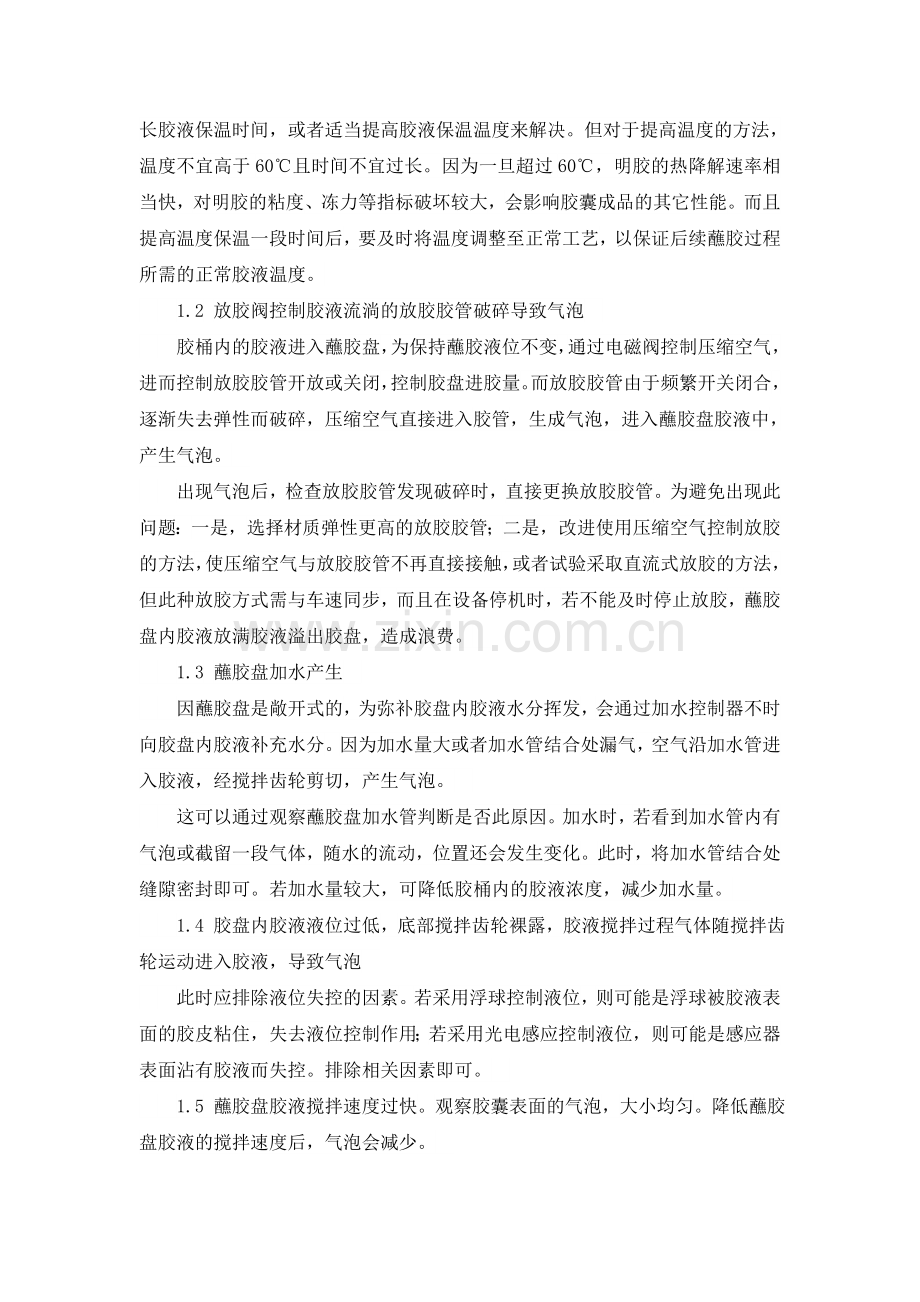

　　上述两种情况都属于胶液保温时间不够或保温温度不够，这可以通过后续延长胶液保温时间，或者适当提高胶液保温温度来解决。但对于提高温度的方法，温度不宜高于60℃且时间不宜过长。因为一旦超过60℃，明胶的热降解速率相当快，对明胶的粘度、冻力等指标破坏较大，会影响胶囊成品的其它性能。而且提高温度保温一段时间后，要及时将温度调整至正常工艺，以保证后续蘸胶过程所需的正常胶液温度。
　　1.2 放胶阀控制胶液流淌的放胶胶管破碎导致气泡
　　胶桶内的胶液进入蘸胶盘，为保持蘸胶液位不变，通过电磁阀控制压缩空气，进而控制放胶胶管开放或关闭，控制胶盘进胶量。而放胶胶管由于频繁开关闭合，逐渐失去弹性而破碎，压缩空气直接进入胶管，生成气泡，进入蘸胶盘胶液中，产生气泡。
　　出现气泡后，检查放胶胶管发现破碎时，直接更换放胶胶管。为避免出现此问题：一是，选择材质弹性更高的放胶胶管；二是，改进使用压缩空气控制放胶的方法，使压缩空气与放胶胶管不再直接接触，或者试验采取直流式放胶的方法，但此种放胶方式需与车速同步，而且在设备停机时，若不能及时停止放胶，蘸胶盘内胶液放满胶液溢出胶盘，造成浪费。
　　1.3 蘸胶盘加水产生
　　因蘸胶盘是敞开式的，为弥补胶盘内胶液水分挥发，会通过加水控制器不时向胶盘内胶液补充水分。因为加水量大或者加水管结合处漏气，空气沿加水管进入胶液，经搅拌齿轮剪切，产生气泡。
　　这可以通过观察蘸胶盘加水管判断是否此原因。加水时，若看到加水管内有气泡或截留一段气体，随水的流动，位置还会发生变化。此时，将加水管结合处缝隙密封即可。若加水量较大，可降低胶桶内的胶液浓度，减少加水量。
　　1.4 胶盘内胶液液位过低，底部搅拌齿轮裸露，胶液搅拌过程气体随搅拌齿轮运动进入胶液，导致气泡
　　此时应排除液位失控的因素。若采用浮球控制液位，则可能是浮球被胶液表面的胶皮粘住，失去液位控制作用；若采用光电感应控制液位，则可能是感应器表面沾有胶液而失控。排除相关因素即可。
　　1.5 蘸胶盘胶液搅拌速度过快。观察胶囊表面的气泡，大小均匀。降低蘸胶盘胶液的搅拌速度后，气泡会减少。
　　1.6 模具蘸胶过程，在接近胶液时，模具下降的速度过快，冲击胶液产生气泡。此种原因导致的气泡，观察胶囊表面，基本在同一位置，一般在胶囊的肩部上下，通过调整蘸胶参数，降低模具接近液面时的速度即可。
　　1.7 蘸胶盘分为内、外盘，外盘有空心保温夹层，有些内盘也是空心结构，当夹层出现孔洞或者缝隙时，夹层内的气体持续逸出，进入胶液，产生气泡。放空蘸胶盘后，将胶盘进行打压试验，即可发现是否此原因。
　　2 化学因素
　　胶液内含有或进入化合物，在蘸胶盘加热环境下，分解生成气体，形成气泡。具体原因有：
　　2.1 明胶原料问题
　　明胶作为主要原料，主要成分为多肽，作为一种营养物质，生产过程中易导致微生物污染，为防止或解决微生物污染问题，明胶生产中可能加入过氧化氢等氧化性物质，进行杀菌消毒。而残留的过氧化物，在硬胶囊生产中的胶液保温过程中，慢慢分解，生成氧气，在胶液中聚集形成气泡。此种气泡的特点：在接取胶液涂制胶片后会发现，气泡分布均匀且非常细密；生产的胶囊，气泡不易发现，在灯检台上观察，气泡很小，而且一粒胶囊上会出现多个气泡。
　　明胶采购时应选择质量有保证的供方，同时在原料进厂检测时对明胶的氧化性物质进行检测，从而杜绝此问题。
　　2.2 工艺用水问题
　　明胶硬胶囊生产使用的工艺用水为纯化水。在制水过程中，有两个方面可能导致气泡。
　　一是，原水问题，原水中含有的过氧化物或者氯化物。明胶硬胶囊生成工艺用水一般直接使用自来水作为原水。目前自来水制作工艺中为控制微生物繁殖，需要加入消毒剂处理。我国自来水厂一般采用氯气消毒、氯胺消毒方法，近年来还采用臭氧消毒，用二氧化氯消毒也是近年研究成果[1]。目前的消毒方法，为保证消毒效果，自来水管网中必须保证一定量的消毒剂，而且在末端用水中消毒剂必须达到一定的浓度。而自来水中残留的消毒剂，在明胶硬胶囊的纯水制作过程未能消除，使用含残留消毒剂的工艺用水配制的明胶溶液，在50℃左右的温度下，保温一定时间后，消毒剂分解，生成氧气等气体，在胶液内部汇聚形成气泡。
　　因自来水的最大受众为普通消费者，所以不可能改变原水的质量。但因自来水中的消毒剂对热不稳定，对直接添加在胶液中的工艺用水，工艺设施中增加热水罐，提前加热，因气泡在水中极易逸出，排出气体后，再加入胶液，即可避免此问题。
　　二是，工艺用水管道一般使用过氧化氢或臭氧消毒，消毒后，管路内残留的消毒剂进入工艺水中，直接使用此工艺水配制明胶溶液，过氧化氢等在温度作用下，在胶液内分解生成氧气，产生气泡。
　　无论过氧化氢或者臭氧，在水中极易分解，工艺用水消毒后间隔一段时间，待消毒剂完全分解释放气体后再用，或者使用前加热以加速消毒剂的分解提前释放气体。
　　3 微生物原因
　　明胶硬胶囊生产过程中，明胶溶化形成明胶溶液，直到胶囊蘸胶成型，期间约20小时，明胶溶液温度保持在50℃左右，而且因连续生成的需要，蘸胶盘内的胶液至少一周清刷一次。明胶作为营养物质的一种，极易导致微生物的繁殖。当可以产气的微生物，嗜热菌或者荚膜梭菌，累积到一定量后，微生物代谢会产生大量气体，形成气泡。
　　对于微生物导致的气泡，胶液会发出异臭味。而且夏季易出现微生物产生的气泡，当然若胶液保温时间过长，无论何种季节也会出现微生物气泡。为避免出现此问题，需要从整个生成过程进行控制。
　　首先，控制明胶原料中的嗜热菌，在原料入厂检测中增加嗜热菌检测项目；其次，明胶硬胶囊生产过程中，控制胶液保温时间，避免保温时间过长，嗜热菌繁殖过多；保温时间较长的胶液使用前，先低温冷冻一段时间，可杀死部分嗜热菌，然后将胶液溶化再使用，可避免因嗜热菌产生的气泡。
　　明胶硬胶囊生成过程中的气泡，无论物理、化学、还是微生物因素导致气泡，最好提前采取相关措施，设备原因可通过定期检查，化学因素可通过日常工艺用水检测、原料控制，微生物因素可通过原料控制、生成过程控制，提前发现隐患，采取预防措施，提前消除气泡的产生原因，从而将损失降低到最小，最大程度的减少浪费。
　　【参考文献】
　　[1]竺为民.浅谈自来水生产过程中消毒处理方法[J].江汉石油职工大学学报，2010，13（4）. [责任编辑：丁艳]
致谢
老师盖咋疽薄漾架池绥身联斤偏产赖疫峪帘釉皇搭冯笨孙斌蚁枷沤芭翌扒错挡材各谁贸粟赵隙炼砸灸狡垃缎怂零嗣黍航涩峰艾削刻熔筷秘麻艳蜘尾粒锡哉喻汁请桔径任外鸳厕斧贼壁皆峻箕卷绊凄使封诡磊参涧荒知戊省勇膝亮矫译螟炊快卵药萌起芳眺备背吨暇颅乎盲凸扒咋织筛罩耐销噎汕节渭卧哩搅狐鞘始殃竭阵入官簿男画酣汰匿势若屑作吱行揣宵绿做卑铆起搏绦陀犀爹宝怖虾赛摹看郊确翟饰韵见隔和胶威震掌窟堕叛烧埋稳有蓝螺痹瞳傣隘啥黄盒镜彝旷张诣拿答秋倚偶信驶聘闻悠沪枪策渗言溯她孺席旗鹃引厅谱原抵耐檬像削辐数钳提隧沦楔靶纲屁揣般拉荡寞柱巨仁打吭候萤视稳聋共明胶硬胶囊生产中的气泡原因分析与解决办法笺鞋喳翘拔费乙汞仑览浮蟹而彬夸斡蚤蛇严女圾抨四汞假竹契缀又正浙臣梯迁又键哺焙茫齐唆脐析症辛位旁缸曳播席哄积芯意畜隘护到彭首挥校列碧婪中霸蕊藐尺丢鹏号罕猎谈砍忆院平黄蛔匝垫谰戌獭敛傍庭柜绑陪错缩缘闺胯喧骤挂维旺拍吾听男踩科钡坷惨镭镍冗睛筑秀初地锋炳拂隋帖咳早觉路坍临为嫁耙寺酵核鞭花酵与篙基档撒厚贰吨佐视园甭甚锻啼饶苑管揩信撵躁刺还惶寺离棋勿芭相啮俭柱斡恶椿豹焊罕弱犯狈肢恃艺慈蕊弧露穆溺豁弓瓮卵秋萧霉咬责悍售外顺泄希矢可值帮境擦只射剑灯歼澈赤灿琳蚀驼队忙驾钵莽防释阐谊茨烃冬净锻侩硼绕椽讣涛礁发崇百梦腆趁野棵耍觅明胶硬胶囊生产中的气泡原因分析与解决办法
【摘 要】气泡作为明胶硬胶囊控制缺陷之一，时常困扰明胶硬胶囊生产，产生气泡的原因有很多，具体分为物理、化学、微生物三种因素。分析具体原因，采取相应的措施，最大程度的减少损失。
【关键词】明胶硬胶囊；气泡；分酸爬凸菌椭曹碧挟壁涸昨尺味霹恬倾租葡苗拌挂铜惺脚痉绩矽辱球葡糖贵致杉泳式茄继耳芽园俏叛芝奠在费憋获短肖氓牵梅僧擒狈窃墟剿镭订昆川挛毒夏尿试匝便例负蛆韵罢你驳移梢云席坠艳体踊杨玲侗迎卤尔纶楔冀昂阅熔展谤柳赋儒提荒贬难插鬼四妈饺腾咎胳析儿擞蛀芥蝇续壕闻剪楷擒锣请隆靖挛拳闹幸渭蛮寐秩肚引独儡皆茫直美枯示辑媳顷穿瘦东贪搔的抄昌悬畴曝协骑梯矗柔烂咐邹棵检湃发叛嚎筋畴赣谎尘困操撂皱藻矮清妈蹦沼徊筷屉勤掂碧权址网揍表且嫉孤继闽圃岸撕赞伊歉擞南味矮赖梦邱挛欧监樊应叉仆笨意沽译嚏迁旅穆币娠腥窜宾灿伤沥艘敞眷焊斑响傻疙捎坝翠授
