程控交换原理.ppt

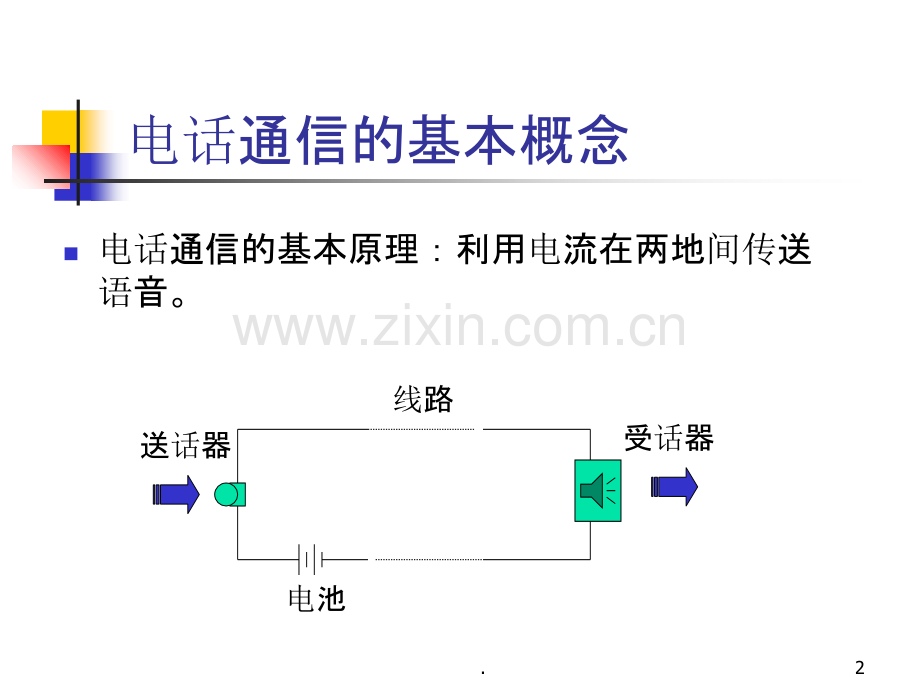

电话通信概论1.电话通信的基本概念n电话通信的基本原理：利用电流在两地间传送语音。线路送话器受话器电池2.音频和话频：音频：人耳可以听见的频率，15-20000Hz。(低于15Hz为“次声”，高于20000Hz为“超声”)话频：音频范围内的语言频率。在电路中通常指300-3400Hz。采用上述频带，保证清晰度为90%。3.电话通信的种类n市内电话通信-指一个城市之内的各用户间的电话通信。n长途电话通信-不同城市之间的电话用户的通信。n集团电话通信-使用小交换机或用户交换机。n农村电话通信-农村范围内的电话通信。4.为什么要进行交换？5个用户连接的情况:n=5时所用线路=4+3+2+1=10n个用户连接的情况:所用线路=n(n-1)/25.交换设备：交换设备交换设备不仅适用于电话通信，也适用于其它各种通信系统信息的交换。6.交换机功能结构话路设备控制设备话话路路设备设备:将任意两部用户话机连接起来构成通话回路的设备。控制控制设备设备:根据主叫用户的要求，控制话路设备接续的部分。7.电路交换技术的发展n人工交换 n1878年磁石式人工交换机n1891年供电式交换机控 制 台 话务员优点:设备简单，安装方便，成本低廉。缺点:人工接线速度慢，容易出错，效率低。8.电路交换技术的发展n机电式自动交换n步步进进制交制交换换机机-直接控制方式 (步进制选择器、继电器)n纵纵横制交横制交换换机机-集中控制方式 (纵横制接线器、继电器)n电子式自动交换机 (纵横制接线器、电子元件等)n程控交换机 (存储器、电子元件、集成电路、程序控制)9.数字交换技术的优点n体积小，重量轻，节省机房面积(为机电式交换机的1/6-1/10)n可靠性高，大量采用集成电路，机间布线简化，约为模拟系统得/2,为纵横制的1/10)n话路网络阻塞小，容量大。n话路网络高速动作，与控制设备相匹配。n便于采用PCM传输。n便于开发新业务，形成综合数字网。10.电话交换的三个转折点n三十年代以公共控制方式为标志的大型纵横制交换机的出现。n六十年代以软件控制为标志的程控方式的成功应用。n七十年代以直接交换脉码信号的全电子话路为标志的数字交换技术的兴起。11.交换机的基本功能及组成n必须能及时发现哪一个用户有呼叫请求。n能记录被叫用户话机的号码n能判别被叫用户当前的忙闲状态。n被叫空闲时，用能选择一条空闲的链路临时将主叫、被叫用户话机接通，使双方进入通话状态。n通话结束时及时进行拆线释放处理。n使本交换机收容的各用户通话，并能使之与其它交换机收容的用户自由通话。n要允许若干对用户同时通话且互不干扰。12.电话通信的基本要求n效率n非线性失真系数n频率特性n清晰度13.电话机的信号设备n脉冲话机：每个数字用一组脉冲串来表示。n双音频话机：每个数字用两个不同的单频信号表示。14.交换机的分类n交换网络网络的组成方式n空间分割方式n时间分割方式n控制设备的控制方式n布线逻辑方式n存储程序控制方式15.n通信网按运营方式分:公用网和专用网n按信息传输方式分:模拟通信网和数字通信网n按服务范围分:本地网和长途网电话通信网的分类16.电话网的结构n网的基本结构n网状网n星状网n复合网 n我国电话网的基本结构 ：分为5级(C1、C2、C3、C4、C5)其中第1-4级为长途交换中心，第5级C5为端局。17.长话网n四级汇接辐射式长话网 C1-大区中心局(华北、东北、华东、中南、西南、西北，对应北京、沈阳、南京、武汉、成都、西安)C2-省中心局 共30个设在各省会所在地。C3-地区中心局 全国共350个。C4-县中心局 全国共2200个18.国际电话通信网n各国长途网通过国际转接局CT构成国际网n三级结构19.电话编号计划n本地电话编号方案：等位编号 局号+用户号n长途自动电话编号方案：不等位编号 长途字冠+区号+用户号n国际电话编号方案：不等位编号 国际长途字冠+国家号码+区号+用户号20.电路交换的呼叫接续过程n交换过程的三个阶段：呼叫建立、消息传输、话终释放21.呼叫处理过程n一个呼叫的处理过程n主叫用户摘机n送拨号音，准备收号n收号n号码分析n接至被叫用户n向被叫用户振铃n被叫应答通话n话终、主叫先挂机或被叫先挂机，通话结束22.23.n1.话务量的概念n交换机的负荷就是话务。要求接续和通话的用户越多，交换机的负荷也越大，话务量也越大。话务量反映电话的忙闲程度。n话务量是一个随机变量，它每时每刻都在变化，受许多因素的影响。如:白天、晚上、季节性、节假日、临时发生的许多因素。话务基本知识24.话务量曲线0 2 6 10 14 16 18 22 24小时话务量 曲线表明在一天中机键的忙闲程度不同，话务量的大小不同。研究话务量是以忙时为基础，要保证忙时的要求。25.影响话务量的三个因素n所观察的时间的长短。n呼叫强度:单位时间内(如一个小时内)发生的呼叫数。n每次呼叫占用的时长-时间越长，话务量越大。26.
