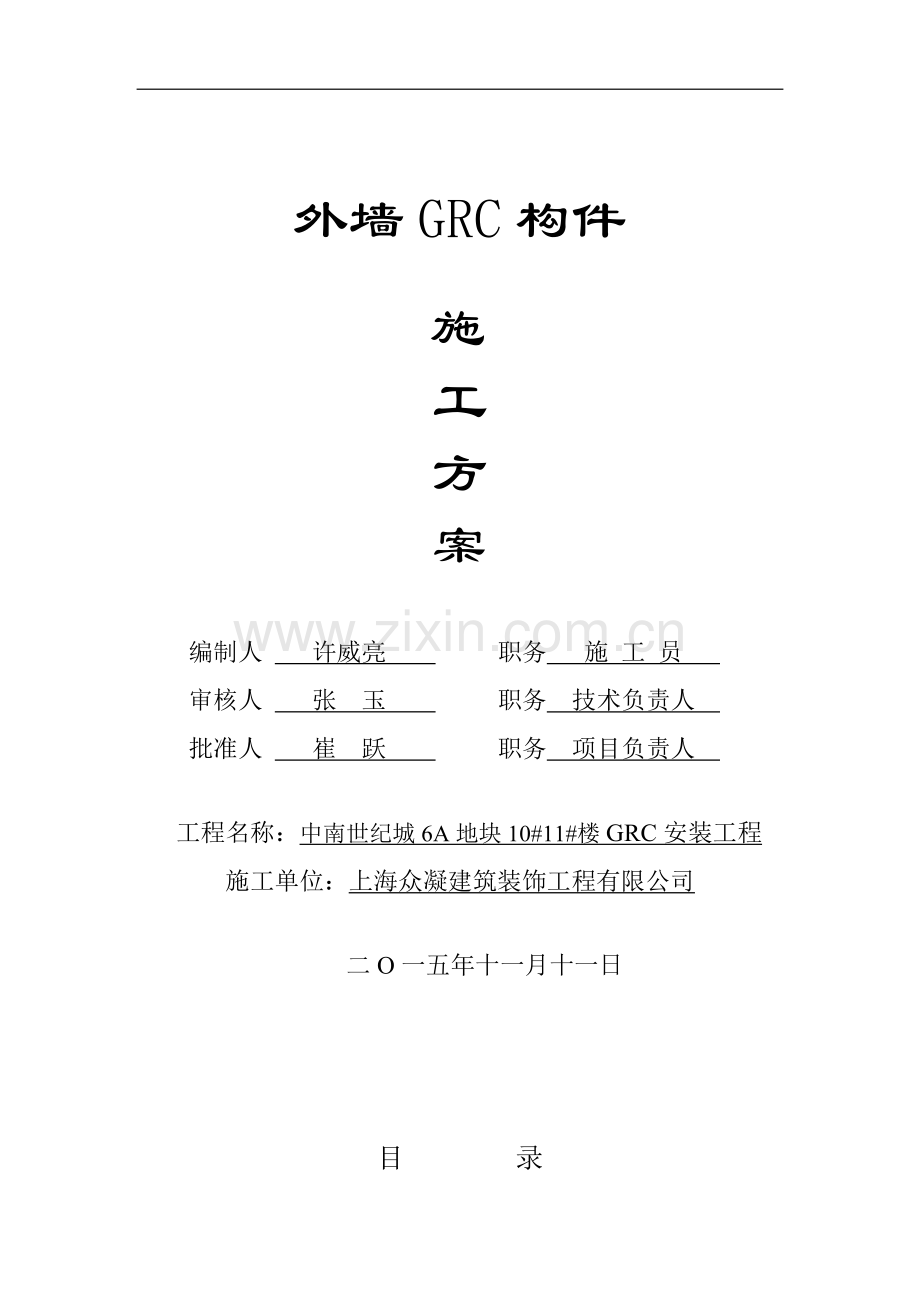

1、外墙GRC构件施工方案编制人 许威亮 职务 施 工 员 审核人 张 玉 职务 技术负责人 批准人 崔 跃 职务 项目负责人 工程名称:中南世纪城6A地块10#11#楼GRC安装工程施工单位:上海众凝建筑装饰工程有限公司二O一五年十一月十一日目 录一、 前言二、 编制说明及依据三、 总体布局及现场架构四、 施工条件五、 GRC产品制作及施工安装工序六、 GRC构件工程质量及技术要求七、 保证措施八、 安全文明生产九、 成品保护措施十、 甲方完善的施工条件十一、 施工进度计划及劳动力安排十二、 质量承诺及售后服务措施。十三、 附件:GRC深化图 外墙GRC构件工程施工组织设计一、前 言1、GRC仿

2、真石欧式外墙装饰工程具有丰富多彩的表现效果,既能体现一个博大精深的文化内涵,又能展现出现代建筑高贵、典雅的建筑风范,领略不同凡响的品味和悠远的欧洲建筑文化。2、欧式外墙装饰工程和传统的土建工程不同,它比例讲究,尺寸要求准确,构件整体布局与主体建筑积极配合,达到完美的外墙装饰效果;特殊的安装和防水处理对工程施工提出更高要求,为了更快更好地完成此项工程,特制定此施工方案。二、编制说明及依据1、工程概况 由我司承包的中南世纪城6A地块10#11#楼GRC装饰构件工程,构件主要有线条,装饰件等,主要起一种装饰作用。2、编制依据中南世纪城6A地块10#11#楼建筑平面图、立面图、深化图。三、总体布局及现

3、场机构1、工程特点根据甲方提供所有图纸和招标文件以及现场实际情况,不难看出这次工程具有以下特点:(1)工程为盐城中南世纪城6A地块10#11#楼;(2)第一阶段工期短,任务重;第二阶段施工与第一阶段交叉施工。(3)与其它工序穿插施工,尤其是外保温单位,需与多单位协调配合。(4)构件品种多,施工难度较大。2、项目组织机构项目经理(崔跃)施工操作人员班组(孙旭)项目总指挥(崔跃)质量员(卢折)安全员(张礼金)施工员(高孟)3、产品生产 根据此工程进度计划拟定产品生产计划表,严格按计划表顺序生产,确保产品保质保量按时出厂,现场难以拼装的构件应在厂内将其拼好;使现场安装得以顺利进行。4、材料进场验证:

4、每批材料进场时,由我司提供产品自检报告,并由甲方、监理单位和总包单位验收认可。5、施工进度要求(1)加强与土建方协调,土建方应提前5天将完成的墙面抹灰合格工作面交给我方,我方进入施工放线时,若发现土建施工误差太大,应向甲方反应,由甲方提出修改方案。(2)根据我公司产品的安装特点,严格按施工图尺寸位置进行安装,切忌张冠李戴;保证安装质量,注意构件接缝以及构件与墙体的接缝处理;现场管理人员跟班按安装进度进行自检与抽检,杜绝返工和质量事故的发生。四、施工条件1、施工条件: 我方施工人员进场时,甲方必须提供至少30%可以全面施工的工作面给我方,并提供完善的脚手架及垂直运输设备,以确保我方能在预定工期内

5、保质、保量顺利完工。2、技术与生产安装条件:该外墙装饰GRC构件,由我公司自行完成深化设计、产品生产、材料运输、产品安装。安装人工费和机具由我方承担;甲方负责提供安装所需垂直运输机械、脚手架、施工吊篮、施工用水、电的接驳点、施工人员住宿场地以及临时材料堆放场地等。我方并积极与甲方和各施工方协调,为工程顺利完工提供保证。五、GRC产品制作及施工安装工序一、GRC 线条制作设计1、采用优质低碱度特种水泥、抗碱无捻粗纱制件材料、中粗石英砂。2、预埋件:使用6.5mm圆钢、3mm镀锌铁片,间距500mm。3、GRC产品厚度在12.5+2.0 mm。4、墙体膨胀螺栓规格8mm102mm、8mm132、8

6、mm152、8mm182、8mm202。二、GRC线条安装工艺1、施工前期准备:(1)熟悉各项施工图:对装饰构件的大小,安装位置做到了如指掌,对施工图若有疑问应即时向甲方或设计单位询问,杜绝不必要的返工,导致工期延误。(2)会同建设单位、设计公司、监理进行施工技术交底,索取有关资料,确定进场时间,并协调用水用电以及垂直运输设备的协调工作。(3)预埋件及基础面,此项工作应与土建单位协调好。(4)施工质量交底:工程安装之前,负责人应根据施工段的划分,将每项工程落实到每个施工组;并对各项工种的要求、质量、应对措施详细向各施工队讲解,向各施工队下达质量标准和进度计划。(5)施工安全交底:施工管理人员在

7、工程开工前应向各施工队分别进行安全交底,严格按土建施工的各项规章制度和操作规程作业,并签定安全责任书,杜绝安全事故的发生。2、安装要求:(1)、构件安装前,要求土建方提前5天已对建筑物外墙GRC连接结构表面进行刮水泥砂浆处理,保证其平整、坚实。有凸头部位,必须打凿修补。(2)、构件表面有缺棱掉角等缺陷时,安装前应采用水泥拌合材料进行修补。(3)、安装前应弹出水平、垂直和构件中心控制线。(4)、构件安装误差应符合要求。(5)、安装接槎应平顺,误差超过3时,应进行打磨处理。(6)、构件连接应预留缝隙,并根据设计要求进行处理。(7)、构件与建筑物的连接点的安装:(7.1)当GRC构件自重小于40kg

8、时,安装连接点不少于4个,采用先上下后左右连接;当GRC构件自重大于40kg时,每增加10kg,应至少增加12个连接点;连接点间距不得大于500.(7.2)本工程主要采用膨胀螺栓+预留洞(预埋件)的固定方式固定,膨胀螺栓采用专业定做的内膨胀螺栓,固定点处必须使用垫片并旋紧。使用预埋件的,要求预埋件必须经过镀锌处理,安装时预埋件应埋入结构1CM,表面用专用修补材料找平。(7.3)采用焊接方式连接时,焊接钢筋时,搭接单面焊接缝长度不应小于10倍钢筋直径。焊缝高度不小于3,焊缝等级不低于二级,禁止使用点对点、点对面的焊接方式。当GRC的规格在安装位出墙面至外展面500mm或无钢筋砼结构界面吊挂式安装

9、的GRC构件重量超过40kg时,必须支撑钢架加固。(8)、接点防锈处理要求:所有焊接点须清扫污垢后,涂刷防锈油漆层。(9)、接缝处理要求:9.1GRC与GRC之间所有的接缝,施工方必须先用水泥基聚合物抗裂砂浆密实后,粘贴宽8cm耐碱网格布,然后用水泥基聚合物面层砂浆抹平节缝。9.2墙面(结构)与GRC之间所有的接缝,施工方必须先用水泥砂浆密实墙面(结构)与GRC之间所有的接缝。做保温时,外保温施工单位用粘结砂浆将保温板和GRC连接处粘合,粘贴耐碱网格布时从保温板至GRC连接处翻起10CM,然后用水泥基聚合物面层砂浆抹平节缝。9.3层台挑板与GRC之间所有的接缝,土建方先按线条型状对挑板凸面打凿

10、后,用水泥砂浆对凹面修补,台挑板与上、下GRC之间应该使用耐碱网格布翻包,然后用水泥基聚合物面层砂浆抹平、收头。六、GRC构件工程质量及技术要求根据现行的有关质量和安全规定、规范和规程。为贯彻执行有关质量安全教育、检查、技术交底。结合本公司工程实例制作:一、工程质量要求: 1、构件检查(1)构件表面弯曲为构件长度的1/400。(2)安装队应做到不合格产品不接收、不上墙。、现场放线工作及安装工作(2.1)在外墙操作面弹线定出构件安装位置,经甲方现场管理人员核实后方可施工;应严格控制各构件安装水平标高,标高允许误差为3mm。(2.2)构件下安放定位角钢,安装完成拆除。(2.3)根据构件尺寸在墙面弹

11、出构件安放位置。(2.4)先安放转角构件,使其尽可能方正,通过同一工作面的两个转角拉线确定挑出线条位置。(2.5)临时定位安装应准确无误,构件安装完成后应检查整个的平整度和垂直度,表面允许误差为4mm。二、安全措施:1、检查外脚手架、吊篮安装是否牢固。2、坚持安全三宝不能少:安装工高空作业安装时如无防护拦,需要系“安全带”,安全带固定端应牢固、要戴“安全帽”,穿防滑鞋。3、作业时所用构件、工具、机具应放置在安全地方。手锤、电钻,焊枪等应采安全绳拉绑,小工具应用工具袋装好。4、脚手架凡有妨碍构件安装的地方,应由现场施工员与土建方协调处理,严禁私自拆除或锯掉脚手架或放松拉结脚手架钢筋。5、机电设备

12、应做好防潮、绝缘和接地;并注意操作保护,开关管理。 七、保证措施一、工期保证措施保证工期的按时完成,是每个工程的重要指标之一,要保证盐城中南世纪城6A地块10#11#楼GRC装饰构件工程的顺利完成,就必须有一系列的措施,我公司特采取以下措施:1、有一个既懂技术、又善于管理的带头人及一支高素质的施工队伍是完成任务的一个重要因素。在前面叙述成立项目部,组织领导班子中我们已提到了,建立一个强有力的班子,在这支队伍中,总工张 玉,长期从事欧式外墙设计与生产工作,在公司主管设计、生产、技术达十余年,且具有丰富的欧式外墙材料的生产和安装的经验。另外,在我们的工人队伍中,也有数名高级技术工人参加了该项目的生

13、产和安装,因此,高素质、有经验人员的组成是完成本项目的重要条件之一。我公司现有生产工人60人,安装员工150人,人员充足,是完全可以完成该工程的生产这一任务的。从人员数量上,技术力量上讲,我公司是可以满足工程需要的。2、从设备上分析,无论从机械加工到运输设备来说,我公司完全可以满足生产及安装的需要。我们的意见是:一切满足甲方GRC装饰构件工程需要、有一套长期从事欧式外墙工程施工的经验。我公司从2011年成立以来,已承接大小工程近35个,目前,我们这几支施工安装队伍,无论从管理上、技术上、安全上、文明生产、后勤供应上均积累了一套成熟的经验。不难看出,我们都有信心去确保工期的按时完成。二、 质量保

14、证措施:我厂坚持“以质量求生存,以信誉求发展”的方针;并于2011年经过国家质量检验协会建材专业委员会检测,获得国家质量检合格建材产品称号;为了搞好GRC装饰构件工程的质量,我们认为有必要采取一些更严密的措施,以完成定期任务:1、建立完善的工程项目质量保证体系。2、按甲方提供的图纸和有关文件,由技术部门仔细阅读和熟悉,先需了解产品的结构和形状,然后编制制造工艺文件以及安装工序,进行工装设计,编制所需材料表,并向车间管理人员以及操作者进行技术交底培训,特别是对生产和安装的关键部位要进行讲解清楚,以便执行;3、严把原材料采购关:严格按照设计图纸及样板的要求,选择优质材料,采购外购件标准件,均需执行

15、质量检查验收制度,必须索取合格证书,无材料单、无标号、无产地厂家、无合格证的一律不准购进,材料入库后必须分类别挂标志牌或卡,以保证产品的原材料外购件质量,从外购原材料,外购件开始,便实行质量控制。4、施工工程技术人员提前深入现场,了解施工环境、运输吊装条件,以适应现场施工条件,检查图纸所提供的所有洞口尺寸、标高、基础柱等是否符合安装要求,出现问题及时协调处理;5、实行质量与工资、奖金挂钩制度。在我们的整个生产和安装过程中,继续实行质量奖惩制度。即质量好的工资可奖10%,差的扣10%,年底评质量优秀分子,给予重奖,以促进质量的提高。6、完善员工培训计划,定期对员工进行培训,积极推广新工艺,新方法

16、,对提出的好建议和好方法给予采纳。7、完善品质管理体系,加强品管力度。8、产品生产必须按GRC构件行业标准,严格控制构件尺寸误差和变形,钢筋预埋位置准确;严格控制表面质感,产品表面孔隙率不得超过0.5%,杜绝不合格产品发往现场,否则追查品控部责任。9、坚决执行我公司“关于保证质量的措施与规定”,对职工、专职检验员进行技术培训,讲解保证外墙装饰GRC质量的要点和办法,明确专职检验员的岗位职责,把住GRC装饰构件工程质保点等重要地方的质量并采取预防措施。10、建立资料归档制度,所有工地隐蔽工程的检测记录一律纳入正规归档制度中来,所有记录签字以及收发文件一律归入档案中,这样以确保资料的完整性,从而确

17、保一切工作,也包括质量保证的完整性、连续性,便于分析研究。11、产品安装、防锈严格按安装节点大样施工,不得错项和漏项。12、找准土建各层标高点,根据图纸尺寸准确放线。13、构件与土建结构主要采用螺栓+预留洞(预埋件固定),尽量避免采用电焊连接。如因安全需要确需用电焊固定,应按规范做好防锈处理。14、严格控制安装误差,产品安装的水平、垂直误差须控制范围为,1m控制在4mm之内,20m控制在12mm之内。此范围属验收标准,如超出此范围标准,则必须打磨平整后方可进行下道油漆工序。15、对隐蔽工程的质量,我们决定按照国家技术要求标准采取自己三步走的检验方法。第一步组长检查(含个人先自检)、第二步专职检

18、专检、第三步由值班领导(或总工)亲自检,经过三步检后,方可按以往程序,报监理以及土建承包方一起检查,最后由主管部门检查验收合格后,办理隐蔽工程验收手续。所有构件的生产、安装均如此。八、安全文明生产一、确保安全施工的保证措施。1、建立安全制度:我公司规定项目负责人是安全第一责任人,以下是施工员,项目安全部、安全员、各班长都是各负责范围的安全负责人,同时也是安全监督人,从上至下形成齐抓共管,人人讲安全,人人抓安全的大好局面。2、建立安全规章制度。在建立安全责任制后,各自明确自己的责任、义务,同时也有一套检查制度。3、经常性的检查制度。消防、安全隐患是一个重要的环节,发现问题及时整改,并采取措施,严

19、格遵守操作规程。安装工人特别应配备安全帽。二、安全技术措施。1、操作人员实施作业,有特殊要求的工种必须持证上岗(如电焊工)。2、工地用电搭接必须有电工操作。其他人员不得擅自接电。3、现场管理人员和作业人员进入现场必须佩戴安全帽。4、吊装设备必须事先进行检查,确认无故障后方可进行运输。5、安装前应检查各工段有无安全检查隐患(如脚手架牢固等)发现问题即时处理。6、加强工人的安全纪律教育,提高工人的安全意识,签署安全责任书。7、建立安全巡视制度,做好安全巡视记录,发现安全隐患,立即上报,及时整改。8、建立内部完善的安全制度,加大对违章、违规现象的惩罚力度。9、服从甲方对现场安全、文明施工的统一管理制

20、度,对违反安全纪律的行为不包庇、不隐瞒。三、 文明生产措施。1、地必须佩戴公司标志。如有标志的安全帽。2、建立防火责任制,进入工地作业人员一律不得抽烟。3、召开班前会,点评以前不足,以及应注意的地方。4、提倡“同为一工程,亲如一家人”的风格,互相尊重,互助互爱,讲文明讲礼貌。5、工作完毕,清扫工作场地。九、成品保护措施1、厂内成品保护。A、按照图纸分序号标明,并作好防锈处理。B、产品生产脱模后应标明产品名称、规格,方便运输和堆放,给安装带来方便。C、注意养护,保证早期强度。D、运输时应用麻袋保护,以免损坏。E、运至工地时,必须按件放好,轻放,不得互相挤压,以便损坏,主管人员要深入现场指挥摆放。

21、 2、现场产品保护A、产品运至工地应根据规格型号分开摆放,避免相互挤压,以免损坏。B、安装总检验前,应安置告示,非工作人员,不得随意移动等字样,固定好,且用其他物件围栏标示使他人无法移动。C、办理接交清单,产品交予现场人员保管,如因数量和运输损坏,应通知生产部门,补齐数量。D、正确使用产品的搬运和调装方法,不得野蛮施工。十、甲方完善的施工条件我公司的指导思想是“控制施工过程,打造工程精品”,为此,为了充分调动我公司工程技术人员和员工的积极性、主观能动性。充分运用我公司在技术上、人员贮备的足够优势以及多年安装经验,精心管理、精心施工,以优质的服务来完成盐城中南世纪城6A地块10#11#楼GRC装

22、饰构件工程的制安任务。为了该工程的顺利完工,我方在以下几方面需要甲方配合和完善:1、在施工期间甲方应确保我方的对垂直运输设备的使用时间;2、特别注意:施工所用脚手架离墙距离最小不能小于25厘米,以便我方安装操作,达到我方施工要求。3、外墙面及需安装构件的地方必须完成全部抹灰。4、土建施工尺寸误差不能过大,我方进场之前应全部修补完成,若因土建误差较大,我方只能按现场实际情况进行安装(同一层楼的同一标高的窗洞口误差控应制在3m以内不得超过10mm之内,20m以内不得超过20mm之内)。5、提供正常施工用水、用电,并加大对其他施工单位与我方的在施工配合及其他相关方面的协调力度。6、若遇设计变更,甲方

23、应即时通知我方,并做好签证记录。7、甲方应协调好土建方和我方的施工进度,若因土建工程进度原因,造成我方怠工,甲方应签字认可,工期顺延。十一、施工进度计划及劳动力安排一、 安装计划表安装工期轴线第一阶段第二阶段第三阶段GRC安装修补收尾总体配合甲方进度与施工计划调整。二、 劳动力及机具安排表 工种名主机具操作工安装工普工切割机3台3人冲击电锤3台3人十二、质量承诺及售后服务措施一、我们保证,按照合同在保修期内,对因我公司施工造成的问题,及时赶到现场,免费维修。即使不是我公司所造成的其他问题,只要工程需要,我们也积极配合,予以圆满解决。因为,我们的方针就是“以信誉求发展”,以优质的服务于盐城中南世

24、纪城6A地块10#11#楼GRC装饰构件工程。1、工期:我们一定在甲方要求工期内完成或提前完成合同内的任务,决不拖延工期。2、质量方面;我们始终坚持“质量第一”的方针,把它贯穿在整个工作中去,严格按我厂质量体系,控制每个生产过程,使每项均为合格。3、协作关系:我方保证在安装施工的同时,同其它施工方积极配合和协调。即使甲方要求我们帮助解决其它问题,我方也应全力以赴。二、我公司所生产的各系列产品在产品施工中符合规范的施工条件下,对销售给客户的系列产品做出如下承诺:1、我公司所生产的各系列产品均严格按照企业标准执行;2、我公司所有发往盐城中南世纪城6A地块10#11#楼GRC装饰工程的产品均经过我司

25、质检部全面检验后的合格品。上海众凝建筑装饰工程有限公司 2014年11月20日其中专业理论知识内容包括:保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括:岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制,做到“责、权、利”相结合,根据我公司2015年度安全生产目标的内容,现与财务部签订如下安全生产目标:一、目标值:1、全年人身死亡事故为零,重伤事故为零,轻伤人数为零。2、现金安全保管,不发生盗窃事故。3、每月足额提取安全生产费用,保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本

26、单位安全工作上必须做到以下内容: 1、对本单位的安全生产负直接领导责任,必须模范遵守公司的各项安全管理制度,不发布与公司安全管理制度相抵触的指令,严格履行本人的安全职责,确保安全责任制在本单位全面落实,并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施,并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产,始终把安全工作放在首位,当“安全与交货期、质量”发生矛盾时,坚持安全第一的原则。 4、参加生产碰头会时,首先汇报本单位的安全生产情况和安全问题落实情况;在安排本单位生产任务时,必须安排安全工作内容,并写入记录。 5、在公司及政府的安全检查中杜绝各类

27、违章现象。 6、组织本部门积极参加安全检查,做到有检查、有整改,记录全。 7、以身作则,不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任,同时要予以查处。 8、虚心接受员工提出的问题,杜绝不接受或盲目指挥;9、发生事故,应立即报告主管领导,按照“四不放过”的原则召开事故分析会,提出整改措施和对责任者的处理意见,并填写事故登记表,严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育;11、严格执行公司安全生产十六项禁令,保证本单位所有人员不违章作业。 三、 安全奖惩: 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励;对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落第 15 页 共 14 页
