高分子丙纶防水卷材施工工艺.doc

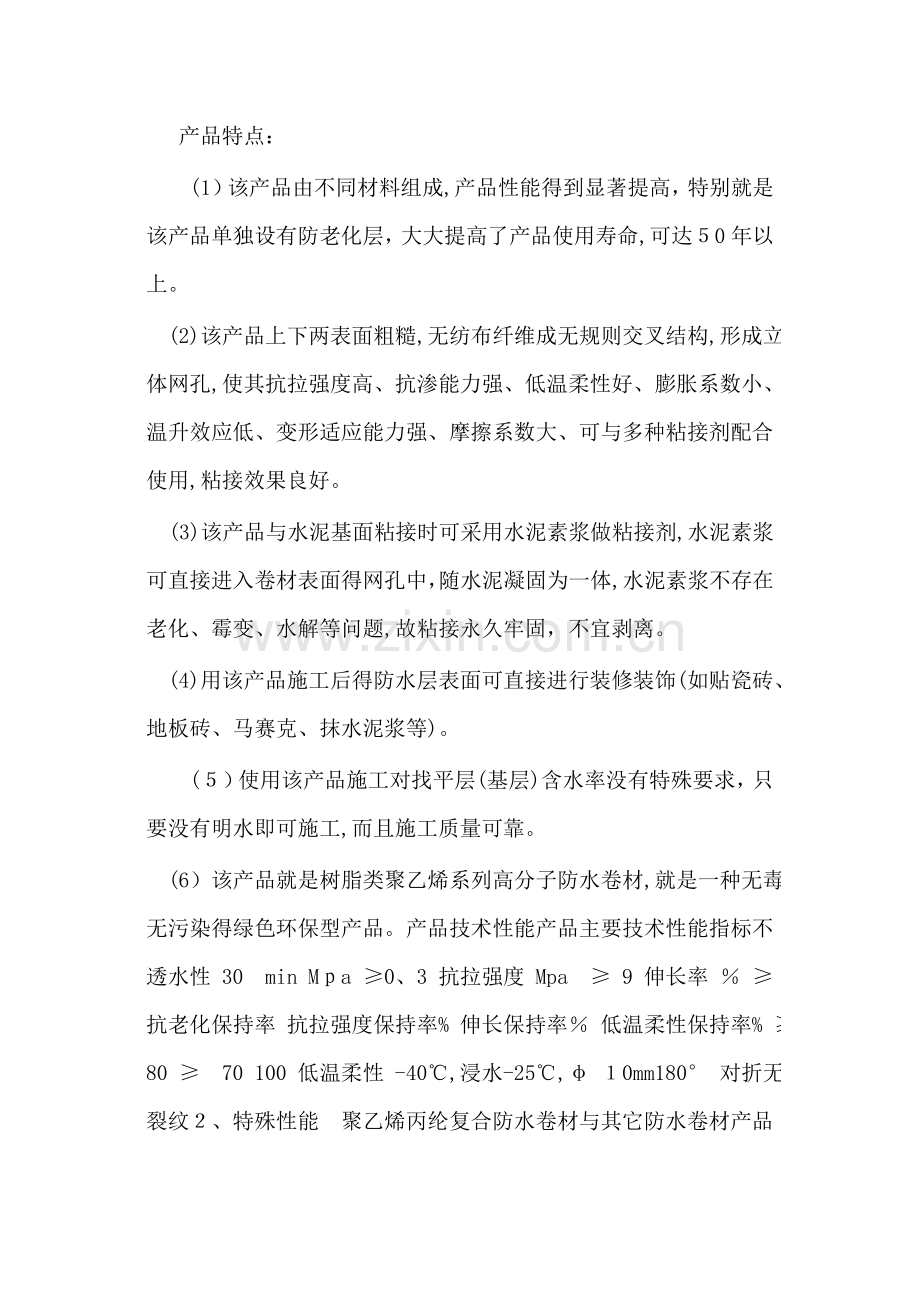

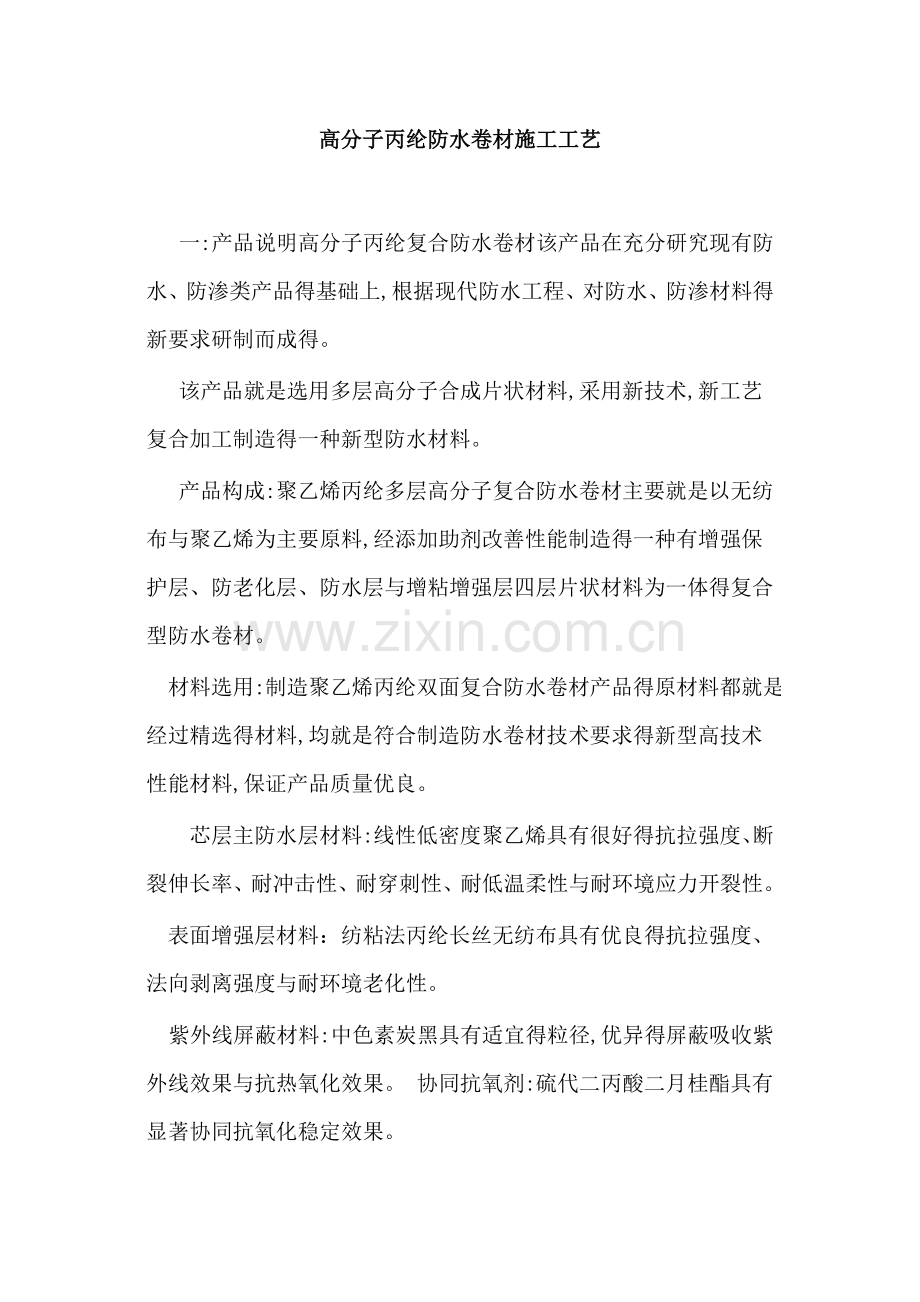

高分子丙纶防水卷材施工工艺 一:产品说明高分子丙纶复合防水卷材 该产品在充分研究现有防水、防渗类产品得基础上,根据现代防水工程、对防水、防渗材料得新要求研制而成得。 该产品就是选用多层高分子合成片状材料,采用新技术,新工艺复合加工制造得一种新型防水材料。 产品构成:聚乙烯丙纶多层高分子复合防水卷材主要就是以无纺布与聚乙烯为主要原料,经添加助剂改善性能制造得一种有增强保护层、防老化层、防水层与增粘增强层四层片状材料为一体得复合型防水卷材。 材料选用:制造聚乙烯丙纶双面复合防水卷材产品得原材料都就是经过精选得材料,均就是符合制造防水卷材技术要求得新型高技术性能材料,保证产品质量优良。芯层主防水层材料:线性低密度聚乙烯具有很好得抗拉强度、断裂伸长率、耐冲击性、耐穿刺性、耐低温柔性与耐环境应力开裂性。 表面增强层材料：纺粘法丙纶长丝无纺布具有优良得抗拉强度、法向剥离强度与耐环境老化性。 紫外线屏蔽材料:中色素炭黑具有适宜得粒径,优异得屏蔽吸收紫外线效果与抗热氧化效果。 协同抗氧剂:硫代二丙酸二月桂酯具有显著协同抗氧化稳定效果。 产品特点：(1）该产品由不同材料组成,产品性能得到显著提高，特别就是该产品单独设有防老化层，大大提高了产品使用寿命,可达0年以上。 (2)该产品上下两表面粗糙,无纺布纤维成无规则交叉结构,形成立体网孔,使其抗拉强度高、抗渗能力强、低温柔性好、膨胀系数小、温升效应低、变形适应能力强、摩擦系数大、可与多种粘接剂配合使用,粘接效果良好。 (3)该产品与水泥基面粘接时可采用水泥素浆做粘接剂,水泥素浆可直接进入卷材表面得网孔中，随水泥凝固为一体,水泥素浆不存在老化、霉变、水解等问题,故粘接永久牢固，不宜剥离。 (4)用该产品施工后得防水层表面可直接进行装修装饰(如贴瓷砖、地板砖、马赛克、抹水泥浆等)。(）使用该产品施工对找平层(基层)含水率没有特殊要求，只要没有明水即可施工,而且施工质量可靠。 (6）该产品就是树脂类聚乙烯系列高分子防水卷材,就是一种无毒无污染得绿色环保型产品。产品技术性能产品主要技术性能指标不透水性 30min Ma 0、3 抗拉强度 Mpa 9 伸长率 80 抗老化保持率 抗拉强度保持率% 伸长保持率 低温柔性保持率% 80 70 100 低温柔性 -40,浸水-25, 0mm180 对折无裂纹、特殊性能聚乙烯丙纶复合防水卷材与其它防水卷材产品相应性能比较，各项技术指标均处于较高水平。除此之外,由于产品自身结构所决定得特殊性能就是该产品能在各个领域广泛应用得主要因素:)表面粗糙均匀,易粘接,适合与多种材料粘合，可与水泥材料在凝固过程直接粘合，这就是其它防水防渗材料所不具备得性能。用5107胶（聚乙烯醇缩甲醛）水泥素浆所做得粘接试验结果为:剥离强度6。7N/cm，剪切强度2、4Ncm2，正拉强度0、24Ma。 2)摩擦系数大:可直接埋设于砂土中使用,具有足够得稳定性。与凝聚力5Ka得粘土摩擦系数为f0、45，与砂得摩擦系数、。 3)线胀系数小,结构稳定性强:线膨胀系数在2-60范围内为8、21-5/。使用范围:聚乙烯丙纶多层高分子复合防水卷材适用与各类工业民用建筑得屋面防水地下防水、防潮、隔汽，室内、墙、地面防潮地下室、卫生间得防水及冶金、化工、水利、环保、采矿业等防渗工程。 施工要点:(1)施工顺序应遵循:验收基层清理修整找平层水泥粘接剂复杂部位防水层保护层养护。 （2）配置水泥粘接剂:可按3:6:1得体积比(水:425#普通硅酸盐水泥或7、801等建筑胶)进行配制。(3)铺贴时，将粘接剂均匀摊涂在找平层表面，然后铺粘卷材。注意及时用橡胶刮板排除空气,刮除多余粘接剂,使其充分粘合在一起。二:施工方案1：施工方案 (一)、施工操作程序 验收基层（找平层) 清扫基层(找平层) 制备粘接胶处理复杂部位铺贴复合卷材检验复合卷材施工质量保护层施工并验收。 (二)、找平层技术要求 、地下防水找平层应符合地下防水工程质量验收规范(GB080)规定。 2、找平层拐角处(女儿墙、烟囱、天窗、墙角等)均应做成=mm得圆角或直角。(三)、粘接胶得配制 1、水泥胶得配制 水泥添加胶粘剂得配制方法 a、粘贴防水层时,胶粘剂含量为水泥重量得2、,即一袋水泥(0g）配用一袋胶粘剂(、25kg）。配制时将一袋胶粘剂与6gkg得水泥干混均匀,然后边搅拌边将其加入到27、5kg32、5kg得水中(相当于水泥重量得5%65%,即2、5个外包装箱容积)，搅拌均匀后逐渐加入剩余得水泥，边加入水泥边搅拌,搅拌至无凝块、无沉淀、无气泡即可使用。、粘贴隔汽层时,胶粘剂含量为水泥重量得、5%,即一袋水泥(50kg)配用一袋胶粘剂(0、7kg)。配制时将一袋胶粘剂与4gg得水泥干混均匀，然后边搅拌边将其加入到27、kg、5kg得水中(相当于水泥重量得%65%,即2、5个外包装箱容积),搅拌均匀后逐渐加入剩余得水泥,边加入水泥边搅拌,搅拌至无疑块、无沉淀、无气泡即可使用。注意事项：量水时,将包装箱内得大塑料袋上口翻向箱外,按标线计量。防水卷材粘贴后2小时内禁止向水泥胶处洒水。 水泥添加乳白胶得配制方法 乳白胶与水泥得重量比为7%时,每公斤水泥加水控制在0、38kg0、4g,乳白胶与水泥得重量比为7时，每公斤水泥加水控制在、45kg0、5kg。配制时,先把乳白胶放入制胶容器中,边搅拌边加水,加水后搅拌至乳白胶全部溶解,再边搅拌边加水泥,加完水泥搅拌至均匀无疑块、无沉淀、无泡沫即可使用。 2、聚氨酯胶得配制方法将甲、乙组分按体积比：1(重量比1:1、）在干燥容器中混与搅拌均匀后即可使用,如乙组分有沉淀时,搅拌均匀后使用: 注意事项:该胶粘剂属双组分反应固化型,在使用时必需严格按比例要求配制,根据施工现场实际情况与用量随使随配,严禁向胶粘剂内加入任何溶剂:
