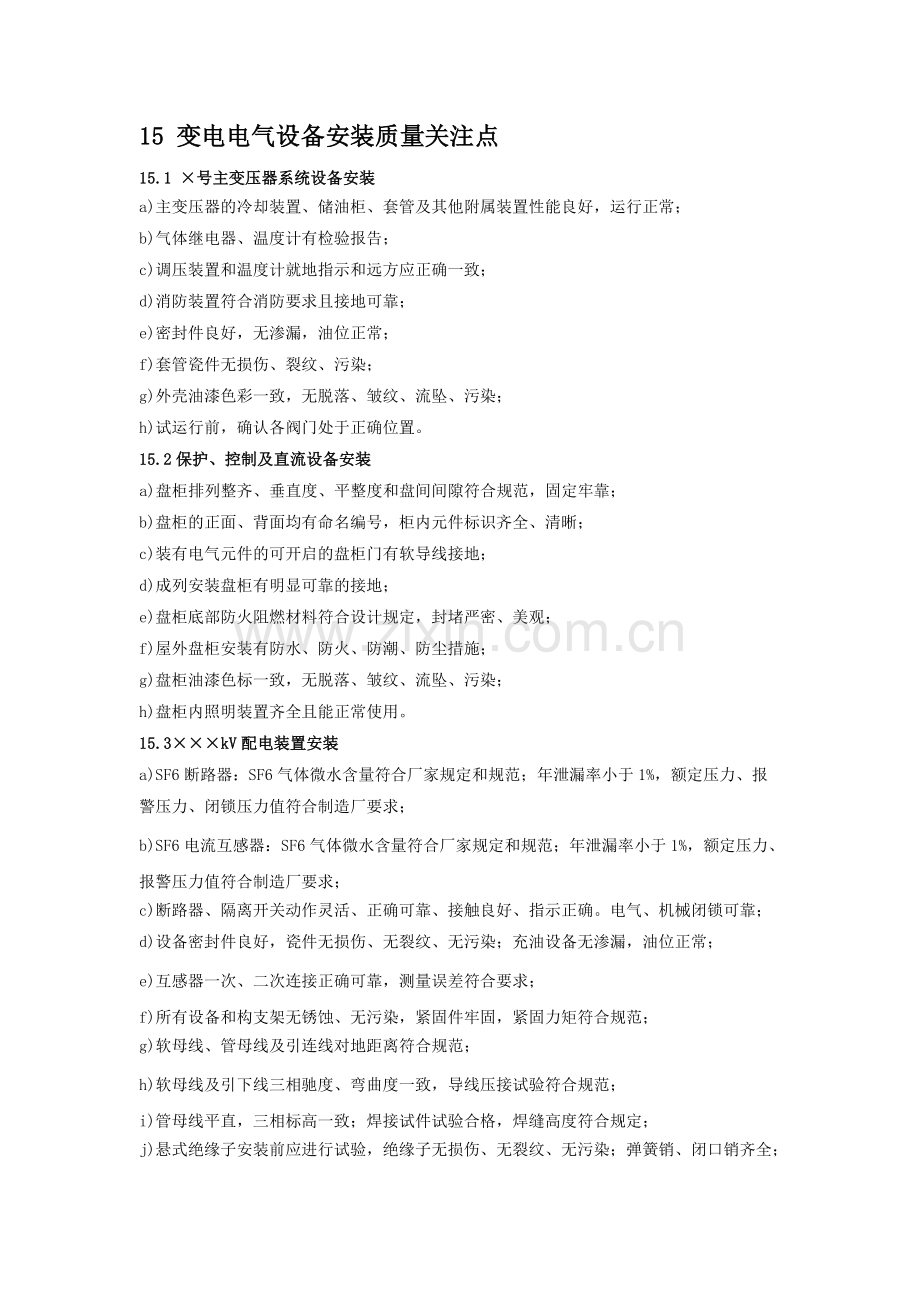

15 变电电气设备安装质量关注点
15.1 ×号主变压器系统设备安装
a)主变压器的冷却装置、储油柜、套管及其他附属装置性能良好，运行正常；
b)气体继电器、温度计有检验报告；
c)调压装置和温度计就地指示和远方应正确一致；
d)消防装置符合消防要求且接地可靠；
e)密封件良好，无渗漏，油位正常；
f)套管瓷件无损伤、裂纹、污染；
g)外壳油漆色彩一致，无脱落、皱纹、流坠、污染；
h)试运行前，确认各阀门处于正确位置。
15.2保护、控制及直流设备安装
a)盘柜排列整齐、垂直度、平整度和盘间间隙符合规范，固定牢靠；
b)盘柜的正面、背面均有命名编号，柜内元件标识齐全、清晰；
c)装有电气元件的可开启的盘柜门有软导线接地；
d)成列安装盘柜有明显可靠的接地；
e)盘柜底部防火阻燃材料符合设计规定，封堵严密、美观；
f)屋外盘柜安装有防水、防火、防潮、防尘措施；
g)盘柜油漆色标一致，无脱落、皱纹、流坠、污染；
h)盘柜内照明装置齐全且能正常使用。
15.3×××kV配电装置安装
a)SF6断路器：SF6气体微水含量符合厂家规定和规范；年泄漏率小于1%，额定压力、报
警压力、闭锁压力值符合制造厂要求；
b)SF6电流互感器：SF6气体微水含量符合厂家规定和规范；年泄漏率小于1%，额定压力、
报警压力值符合制造厂要求；
c)断路器、隔离开关动作灵活、正确可靠、接触良好、指示正确。电气、机械闭锁可靠；
d)设备密封件良好，瓷件无损伤、无裂纹、无污染；充油设备无渗漏，油位正常；
e)互感器一次、二次连接正确可靠，测量误差符合要求；
f)所有设备和构支架无锈蚀、无污染，紧固件牢固，紧固力矩符合规范；
g)软母线、管母线及引连线对地距离符合规范；
h)软母线及引下线三相驰度、弯曲度一致，导线压接试验符合规范；
i)管母线平直，三相标高一致；焊接试件试验合格，焊缝高度符合规定；
j)悬式绝缘子安装前应进行试验，绝缘子无损伤、无裂纹、无污染；弹簧销、闭口销齐全；
k)配电装置油漆颜色宜统一。

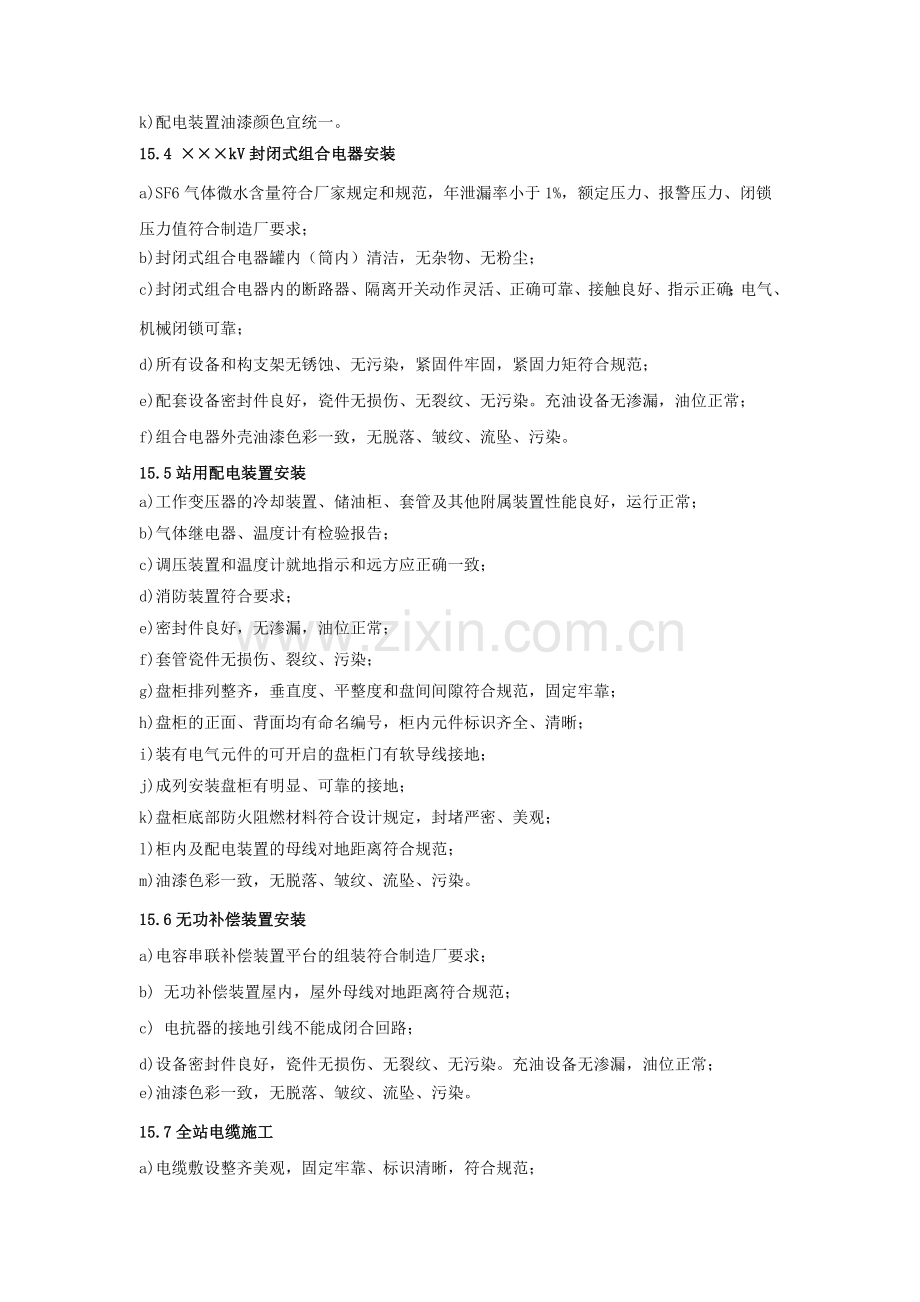

15.4 ×××kV封闭式组合电器安装
a)SF6气体微水含量符合厂家规定和规范，年泄漏率小于1%，额定压力、报警压力、闭锁
压力值符合制造厂要求；
b)封闭式组合电器罐内（筒内）清洁，无杂物、无粉尘；
c)封闭式组合电器内的断路器、隔离开关动作灵活、正确可靠、接触良好、指示正确；电气、
机械闭锁可靠；
d)所有设备和构支架无锈蚀、无污染，紧固件牢固，紧固力矩符合规范；
e)配套设备密封件良好，瓷件无损伤、无裂纹、无污染。充油设备无渗漏，油位正常；
f)组合电器外壳油漆色彩一致，无脱落、皱纹、流坠、污染。
15.5站用配电装置安装
a)工作变压器的冷却装置、储油柜、套管及其他附属装置性能良好，运行正常；
b)气体继电器、温度计有检验报告；
c)调压装置和温度计就地指示和远方应正确一致；
d)消防装置符合要求；
e)密封件良好，无渗漏，油位正常；
f)套管瓷件无损伤、裂纹、污染；
g)盘柜排列整齐，垂直度、平整度和盘间间隙符合规范，固定牢靠；
h)盘柜的正面、背面均有命名编号，柜内元件标识齐全、清晰；
i)装有电气元件的可开启的盘柜门有软导线接地；
j)成列安装盘柜有明显、可靠的接地；
k)盘柜底部防火阻燃材料符合设计规定，封堵严密、美观；
l)柜内及配电装置的母线对地距离符合规范；
m)油漆色彩一致，无脱落、皱纹、流坠、污染。
15.6无功补偿装置安装
a)电容串联补偿装置平台的组装符合制造厂要求；
b) 无功补偿装置屋内，屋外母线对地距离符合规范；
c) 电抗器的接地引线不能成闭合回路；
d)设备密封件良好，瓷件无损伤、无裂纹、无污染。充油设备无渗漏，油位正常；
e)油漆色彩一致，无脱落、皱纹、流坠、污染。
15.7全站电缆施工
a)电缆敷设整齐美观，固定牢靠、标识清晰，符合规范；
b)电缆保护管固定牢靠，排列整齐美观；防腐符合设计，接地可靠，封堵严密；
c)电缆牌字迹清晰，正确；
d)电缆铠甲层，屏蔽层接地牢靠并符合规范；
e)芯线绝缘层完好；
f)接线牢靠，备用芯长度至最远端子处；
g)芯线弯曲弧度一致，工艺美观；
h)芯线标识齐全统一，字迹清晰，不易脱落；
i)以各端子的接线不多于两根；
j)二次回路接地符合设计、反事故措施要求；
k)电缆沟内无杂物、无积水，清洁。
15.8全站防雷及接地装置安装
a)主接地网截面，搭接截面、埋深、焊接、防腐、接地极数量符合设计和规范；
b)设备及构支架接地位置统一，连接可靠，制作美观，接地标志明显正确。
15.9通信系统设备安装
a)盘柜排列整齐、垂直度、平整度和盘间间隙符合规范，固定牢靠；
b)盘柜的正面、背面均有命名编号，柜内元件标识齐全、清晰；
c)装有电气元件的可开启的盘柜门有软导线接地；
d)成列安装盘柜有明显可靠的接地；
e)盘柜底部防火阻燃材料符合设计规定，封堵严密，美观；
f)盘柜油漆色标一致，无脱落、皱纹、流坠、污染。
