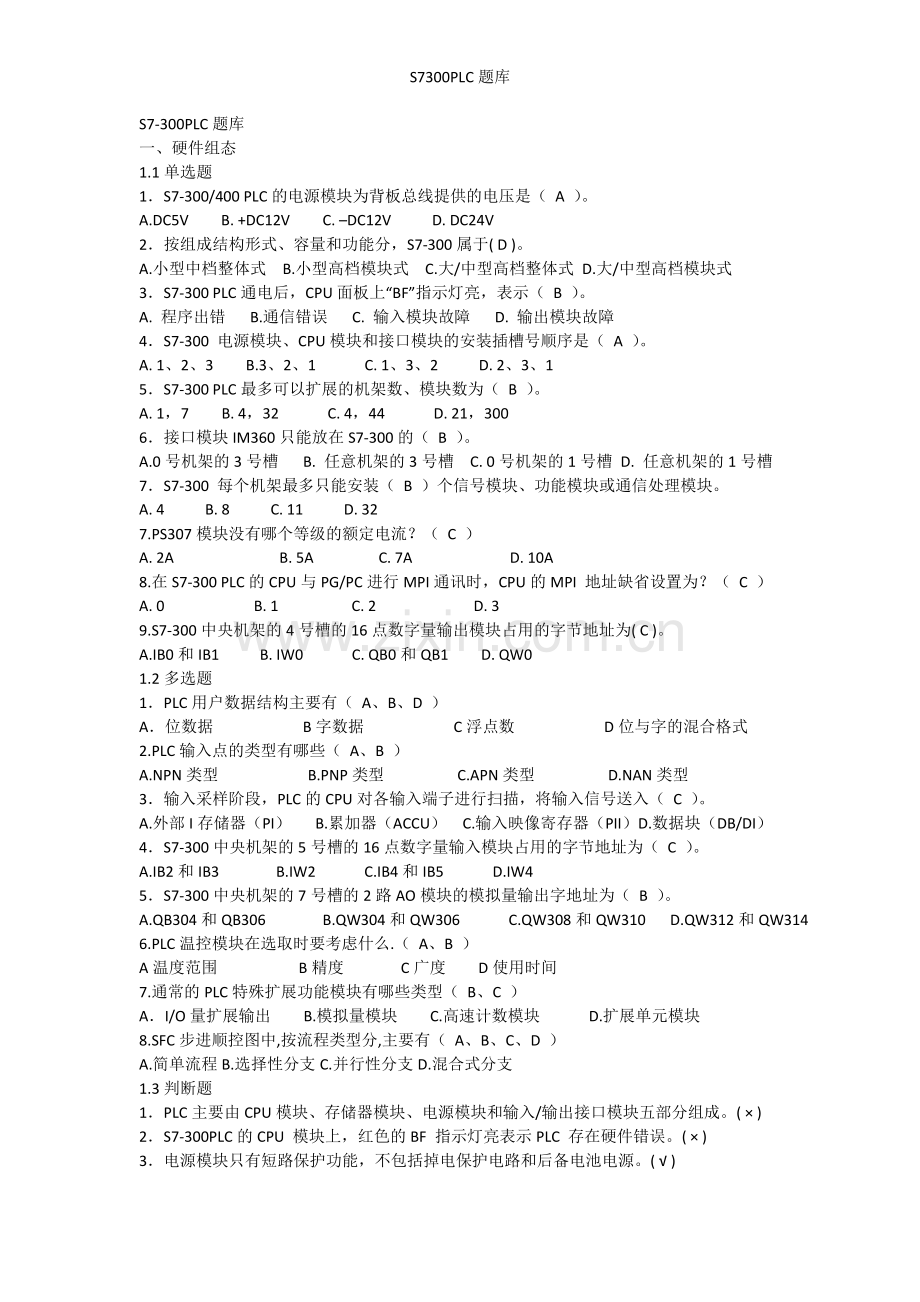

S7-300PLC题库
一、硬件组态
1.1单选题
1．S7-300/400 PLC的电源模块为背板总线提供的电压是（ A ）。
A.DC5V B. +DC12V C. –DC12V D. DC24V
2．按组成结构形式、容量和功能分，S7-300属于( D )。
A.小型中档整体式 B.小型高档模块式 C.大/中型高档整体式 D.大/中型高档模块式
3．S7-300 PLC通电后，CPU面板上“BF”指示灯亮，表示（ B ）。
A. 程序出错 B.通信错误 C. 输入模块故障 D. 输出模块故障
4．S7-300 电源模块、CPU模块和接口模块的安装插槽号顺序是（ A ）。
A. 1、2、3 B.3、2、1 C. 1、3、2 D. 2、3、1
5．S7-300 PLC最多可以扩展的机架数、模块数为（ B ）。
A. 1，7 B. 4，32 C. 4，44 D. 21，300
6．接口模块IM360只能放在S7-300的（ B ）。
A.0号机架的3号槽 B. 任意机架的3号槽 C. 0号机架的1号槽 D. 任意机架的1号槽
7．S7-300 每个机架最多只能安装（ B ）个信号模块、功能模块或通信处理模块。
A. 4 B. 8 C. 11 D. 32
7.PS307模块没有哪个等级的额定电流？（ C ）
A. 2A B. 5A C. 7A D. 10A
8.在S7-300 PLC的CPU与PG/PC进行MPI通讯时，CPU的MPI 地址缺省设置为？（ C ）
A. 0 B. 1 C. 2 D. 3
9.S7-300中央机架的4号槽的16点数字量输出模块占用的字节地址为( C )。
A.IB0和IB1 B. IW0 C. QB0和QB1 D. QW0
1.2多选题
1．PLC用户数据结构主要有（ A、B、D ）
A．位数据 B字数据 C浮点数 D位与字的混合格式
2.PLC输入点的类型有哪些（ A、B ）
A.NPN类型 B.PNP类型 C.APN类型 D.NAN类型
3．输入采样阶段，PLC的CPU对各输入端子进行扫描，将输入信号送入（ C ）。
A.外部I存储器（PI） B.累加器（ACCU） C.输入映像寄存器（PII）D.数据块（DB/DI）
4．S7-300中央机架的5号槽的16点数字量输入模块占用的字节地址为（ C ）。
A.IB2和IB3 B.IW2 C.IB4和IB5 D.IW4
5．S7-300中央机架的7号槽的2路AO模块的模拟量输出字地址为（ B ）。
A.QB304和QB306 B.QW304和QW306 C.QW308和QW310 D.QW312和QW314
6.PLC温控模块在选取时要考虑什么.（ A、B ）
A温度范围 B精度 C广度 D使用时间
7.通常的PLC特殊扩展功能模块有哪些类型（ B、C ）
A．I/O量扩展输出 B.模拟量模块 C.高速计数模块 D.扩展单元模块
8.SFC步进顺控图中,按流程类型分,主要有（ A、B、C、D ）
A.简单流程B.选择性分支C.并行性分支D.混合式分支
1.3判断题
1．PLC主要由CPU模块、存储器模块、电源模块和输入/输出接口模块五部分组成。( × )
2．S7-300PLC的CPU 模块上，红色的BF 指示灯亮表示PLC 存在硬件错误。( × )
3．电源模块只有短路保护功能，不包括掉电保护电路和后备电池电源。( √ )

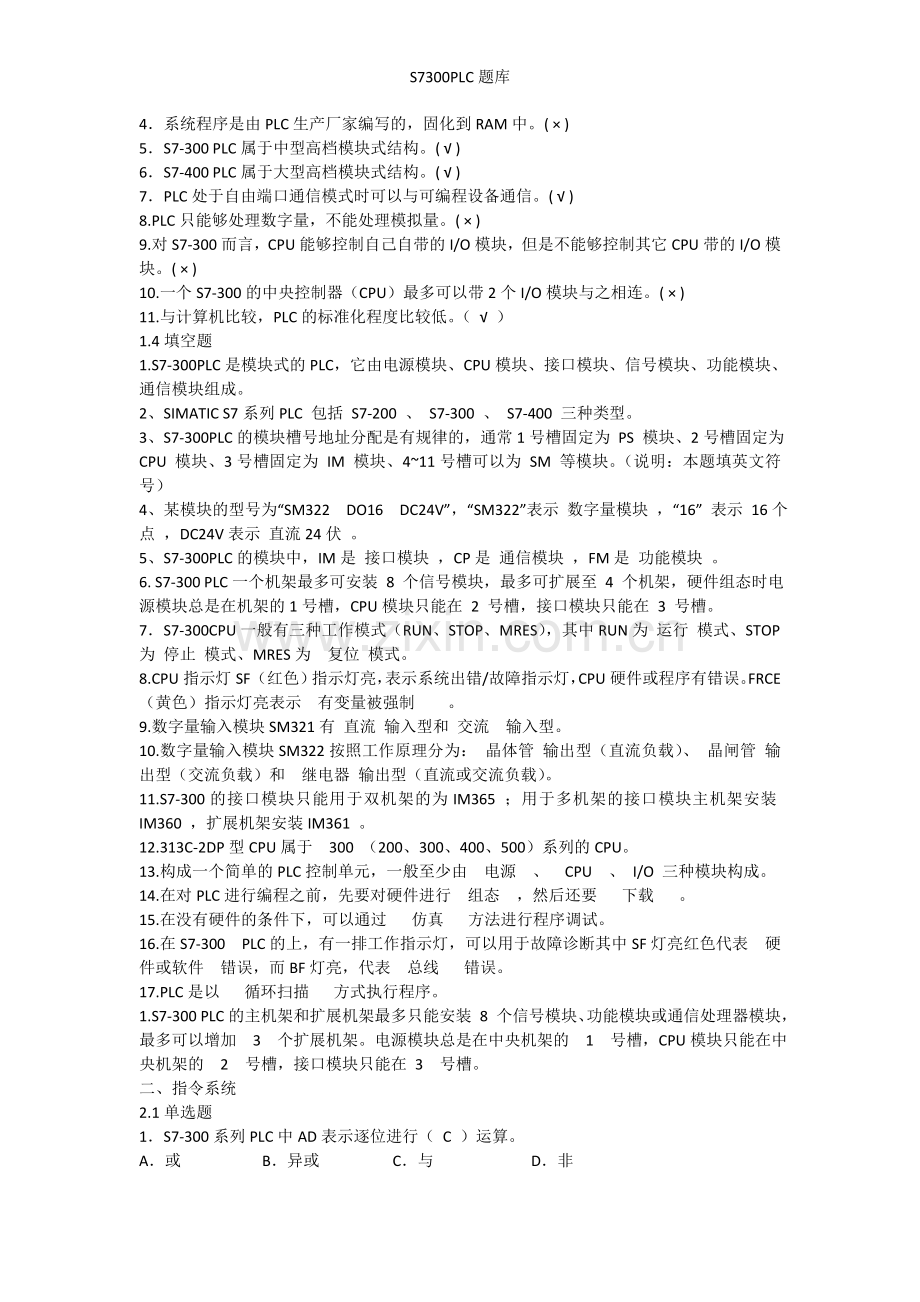

4．系统程序是由PLC生产厂家编写的，固化到RAM中。( × )
5．S7-300 PLC属于中型高档模块式结构。( √ )
6．S7-400 PLC属于大型高档模块式结构。( √ )
7．PLC处于自由端口通信模式时可以与可编程设备通信。( √ )
8.PLC只能够处理数字量，不能处理模拟量。( × )
9.对S7-300而言，CPU能够控制自己自带的I/O模块，但是不能够控制其它CPU带的I/O模块。( × )
10.一个S7-300的中央控制器（CPU）最多可以带2个I/O模块与之相连。( × )
11.与计算机比较，PLC的标准化程度比较低。（ √ ）
1.4填空题
1.S7-300PLC是模块式的PLC，它由电源模块、CPU模块、接口模块、信号模块、功能模块、通信模块组成。
2、SIMATIC S7系列PLC 包括 S7-200 、 S7-300 、 S7-400 三种类型。
3、S7-300PLC的模块槽号地址分配是有规律的，通常1号槽固定为 PS 模块、2号槽固定为 CPU 模块、3号槽固定为 IM 模块、4~11号槽可以为 SM 等模块。（说明：本题填英文符号）
4、某模块的型号为“SM322 DO16 DC24V”，“SM322”表示 数字量模块 ，“16” 表示 16个点 ，DC24V表示 直流24伏 。
5、S7-300PLC的模块中，IM是 接口模块 ，CP是 通信模块 ，FM是 功能模块 。
6. S7-300 PLC一个机架最多可安装 8 个信号模块，最多可扩展至 4 个机架，硬件组态时电源模块总是在机架的1号槽，CPU模块只能在 2 号槽，接口模块只能在 3 号槽。
7．S7-300CPU一般有三种工作模式（RUN、STOP、MRES），其中RUN为 运行 模式、STOP为 停止 模式、MRES为 复位 模式。
8.CPU指示灯SF（红色）指示灯亮，表示系统出错/故障指示灯，CPU硬件或程序有错误。FRCE（黄色）指示灯亮表示 有变量被强制 。
9.数字量输入模块SM321有 直流 输入型和 交流 输入型。
10.数字量输入模块SM322按照工作原理分为： 晶体管 输出型（直流负载）、 晶闸管 输出型（交流负载）和 继电器 输出型（直流或交流负载）。
11.S7-300的接口模块只能用于双机架的为IM365 ；用于多机架的接口模块主机架安装IM360 ，扩展机架安装IM361 。
12.313C-2DP型CPU属于 300 （200、300、400、500）系列的CPU。
13.构成一个简单的PLC控制单元，一般至少由 电源 、 CPU 、 I/O 三种模块构成。
14.在对PLC进行编程之前，先要对硬件进行 组态 ，然后还要 下载 。
15.在没有硬件的条件下，可以通过 仿真 方法进行程序调试。
16.在S7-300 PLC的上，有一排工作指示灯，可以用于故障诊断其中SF灯亮红色代表 硬件或软件 错误，而BF灯亮，代表 总线 错误。
17.PLC是以 循环扫描 方式执行程序。
1.S7-300 PLC的主机架和扩展机架最多只能安装 8 个信号模块、功能模块或通信处理器模块，最多可以增加 3 个扩展机架。电源模块总是在中央机架的 1 号槽，CPU模块只能在中央机架的 2 号槽，接口模块只能在 3 号槽。
二、指令系统
2.1单选题
1．S7-300系列PLC中AD表示逐位进行（ C ）运算。
A．或 B．异或 C．与 D．非
2.用户程序的入口是？（ A ）
A. OB1 B. DB1 C. FB1 D. FC1
3.在STEP7 中，初始化组织块是（ D）
A．OB1 B．OB10 C．OB35 D．OB100
4.在STEP7 中，循环中断组织块是（ C ）
A．OB1 B．OB10 C．OB35 D．OB100
5.用来累计比CPU扫描速率还要快的事件的是（ A ）。
A．高速计数器 B．增计数器 C．减计数器 D．累加器
6．S7-300中央机架的4号槽的16点数字量输出模块占用的字节地址为（ D ）。
A. IB0和IB1 B. IW0 C. QB0和QB1 D. QW0
7．MW0是位存储器中的第1个字，MW4是位存储器中的第（ C ）个字。
A.1 B.2 C.3 D.4
8．WORD（字）是16位（ B ）符号数，INT（整数）是16位（ B ）符号数。
A.无，无 B.无，有 C.有，无 D.有，有
9．通电延时定时器的SD线圈( A )时开始定时，定时时间到,当前时间值为（ D ）。
A.通电，0 B.通电，预设值TV C.断电，0 D.断电，预设值TV
10．定时期间如果SD线圈断电，定时器的当前时间（ C ），线圈重新通电时，又从（ C ）开始定时。
A.清0，预设值TV B.清0，当前值 C.保持不变，预设值TV D.保持不变，当前值
11．在加计数器的设置输入S端的（ C ），将PV端指定的预置值送入计数器值。
A.高电平 B.低电平 C.上升沿 D.下降沿
12．STEP7的标准版配置了哪3种基本的编程语言（ A ）。
A.STL、FBD、LAD B.SFC、LAD、STL C.STL、LAD、Graph D.CFC、LAD、STL
13．如果没有中断，CPU循环执行（ A ）。
A. OB1 B.OB100 C.OB82 D.OB35
14．生成程序时，自动生成的块是（ B ）。
A.OB100 B.OB1 C.FC1 D. FB1
15.关断延时型定时器SF，S端上升沿时，输出Q端为( D )，断电延时时间到，输出Q端为( D )。
A.0，0 B. 0，1 C. 1，1 D. 1，0
16.在加计数器的设置输入S端的( C )，将PV端指定的预置值送入计数器值。
A.高电平 B. 低电平 C. 上升沿 D. 下降沿
17.作为德国国家标准和欧洲标准，由3个系列组成的现场总线是( B )。
A.FF B.PROFIBUS C. LonWorks D.CAN
18.如果没有中断，CPU循环执行( A )。
A.OB1 B.OB100 C.OB82 D.OB35
19.S7-300 每个机架最多只能安装( B )个信号模块、功能模块或通信处理模块。
A.4 B. 8 C. 11 D. 32
20.MW0是位存储器中的第1个字，MW4是位存储器中的第( C )个字。
A.1 B. 2 C. 3 D. 4
21.生成程序时，自动生成的块是( B )。
A.OB100 B.OB1 C.FC1 D.FB1
22.调用( C )时需要指定其背景数据块。
A.FB和FC B.SFC和FC C.SFB和FB D.SFB和SFC
23.PC编程器通过( C )与PLC(MPI口)连接。
A.CP5511+MPI电缆 B.CP5611+ MPI电缆 C.CP1512或CP1612
D.PC/MPI适配器+RS232C电缆 E.RS232C电缆
24.“JNB _001”指令执行的条件是( A )。
A.RLO=0 B. RLO=1 C. BR=0 D. BR=1
25.用户程序提供一些通用的指令块，以便控制一类或相同的部件，通用指令块提供的参数说明各部件的控制差异。这种编程方法称为( D )。
A.线性编程 B.分部式编程 C.模块化编程 D.结构化编程
26.WORD（字）是16位( B )符号数，INT（整数）是16位( B )符号数。
A.无，无 B. 无，有 C. 有，无 D. 有，有
27.对于JBC bit 指令，下列说法不正确的是（ B、C ）
A.bit 位状态为1 时转移 B.bit 位状态为0 时转移
C.bit 位状态为1 时不转移 D.bit 位状态为0 时不转移
2.2多选题
1.以下属于32位操作指令的是：（ A、B ）
A、MUL_DI B、ADD_DI C、SHR_I D、WAND­_W
2.3判断题
1.在S7-300系列的PLC中，无论哪种型号的CPU模板都通过OB1来组织。（ √ ）
2．STEP7的“---( N )---”指令名称是RLO正跳沿检测。（ × ）
3．S5定时器的定时器字由3位BCD时间值（0～999）和时基组成，时基有四种。（ √ ）
4．PLC的RS触发器功能和电子RS触发器完全一样，都是S端有效触发器置1，R端有效复位。（ × ）
5．功能块FB要带背景数据块，而系统功能块SFB可不带背景数据块。（ × ）
6．OB10经OB1调用后才能执行。（× ）
7．梯形图程序由指令助记符和操作数组成。（ × ）
8．当控制逻辑是串并联的复杂组合时，PLC中CPU的扫描顺序是先“与”后“或”。 （ × ）
9．西门子的多点网络使用MPI协议通讯。（ √ ）
10.OB35是定时中断组织块，可以被设定为定时执行。（ √ ）
11.S7-300系列PLC的程序总是以组织块的形式进行编写与保存。（ √ ）
12.S7-300程序能够仿真实现，它自带的仿真软件可以仿真所有PLC功能。（ × ）
13.S7-300系列CPU都提供MPI、PROFIBUS-DP两种通讯接口。（ × ）
14.指令（SE）与（SP）的主要区别是前者是脉冲定时输出，而后者定时输出带锁存。（ × ）
15.SFC、FC的重要区别在于，前者是系统功能块，后者主要是指用户编写的自定义功能块。（ √ ）
16.个人电脑（PC）对S7-300 PLC进行编程下载时如需要通讯，则台式机主板必须接CP5611网卡。（ √ ）
17.11、-（P）- 这个符号在S7-300PLC中的功能是下降沿检测，-（N）- 的功能是上升沿检测。（ × ）
18.项目下可以用多个程序，而CPU下只能有一个程序。（ √ ）
19.工业以太网在技术上与商业以太网相兼容，IP等级及技术参数均能满足工业级现场使用的需要。（ √ ）
20.在数据通讯的总线型结构中，当某一点发生故障时，整个系统就会瘫痪。（ × ）
21.分布式HMI可以从多台同步的操作站启用对设备的操作，所有的操作站将显示相同的过程画面，操作授权被智能化传送。（ √ ）
22.工控机（IPC）能够在电磁干扰严重，灰尘湿度大，可能存在强烈震动等恶劣环境下应用。（ × ）
23.在梯形图、功能块图、语句表等编程语言中，都可以使用绝对地址或符号地址来显示输入/输出地址、参数和块。（ √ ）
24.PLC 的指令语句表达形式是由操作码、表示符和参数组成。（ √ ）
25.现场总线是一种应用于现场设备之间、现场设备与控制装置之间实行双工方式、串行、多节点数字通信的技术。（ √ ）
26.触摸屏软件部属于组态软件。（ × ）
2.4填空题
1.S7-300系列PLC的编程软件STEP7中配备 逻辑梯形图LAD 、 语句表STL 、 功能块图FBD 三种编程语言。
2.S7-300/400PLC的S5定时器指令的定时时间格式为 S5T#aHbMcSdMS 。
3.PLC的位元件采用 八 进制进行编号，其他所有软元件采用 十 进制进行编号。
4.在CPU的对象属性中选择“周期/时钟存储器”，可以设置“时钟存储器”字节，该字节各位（0～7位）的作用是产生不同频率的方波信号，其中第3位对应频率为 2 HZ,第5位对应频率为为 1 HZ。
5.S7-300模拟量输入模块对输入标准模拟信号进行A/D转换，其中标准电压信号0～10V对应转换后的数字量数值为 0～27648 。
6.西门子的STEP7编程软件提供了 先线化编程 、 模块化编程 、 结构化编程 3种编程方法。
7.西门子PLC通讯的方法有 全局数据 、 基本通讯 、 扩展通讯 。
8.“W#16#”所表示的含义是： 后面所带的数据为十六进制数 。
9.个人电脑（PC）对S7-300 PLC进行编程下载可以有多种方法，如不需要通信，则通过 适配器 、或 CP5611 网卡两种方法都可编程，如需要通讯，则必须要用 CP5611 网卡。
10.OB1是 主程序循环 组织块，OB100是 暖启动 组织块，OB35是 循环中断 组织块。
11.MD7是由 MW7 、 MW9 两个字构成，由 MB7 、 MB8 、 MB9 、 MB10 等四个字节构成。
12.（P）这个符号在S7-300PLC中的功能是： 上升沿检测 ，（N）的功能是： 下降沿检测 。
13.PLC程序设计的流程图主要包括：初始，条件，转移跳转和循环。
