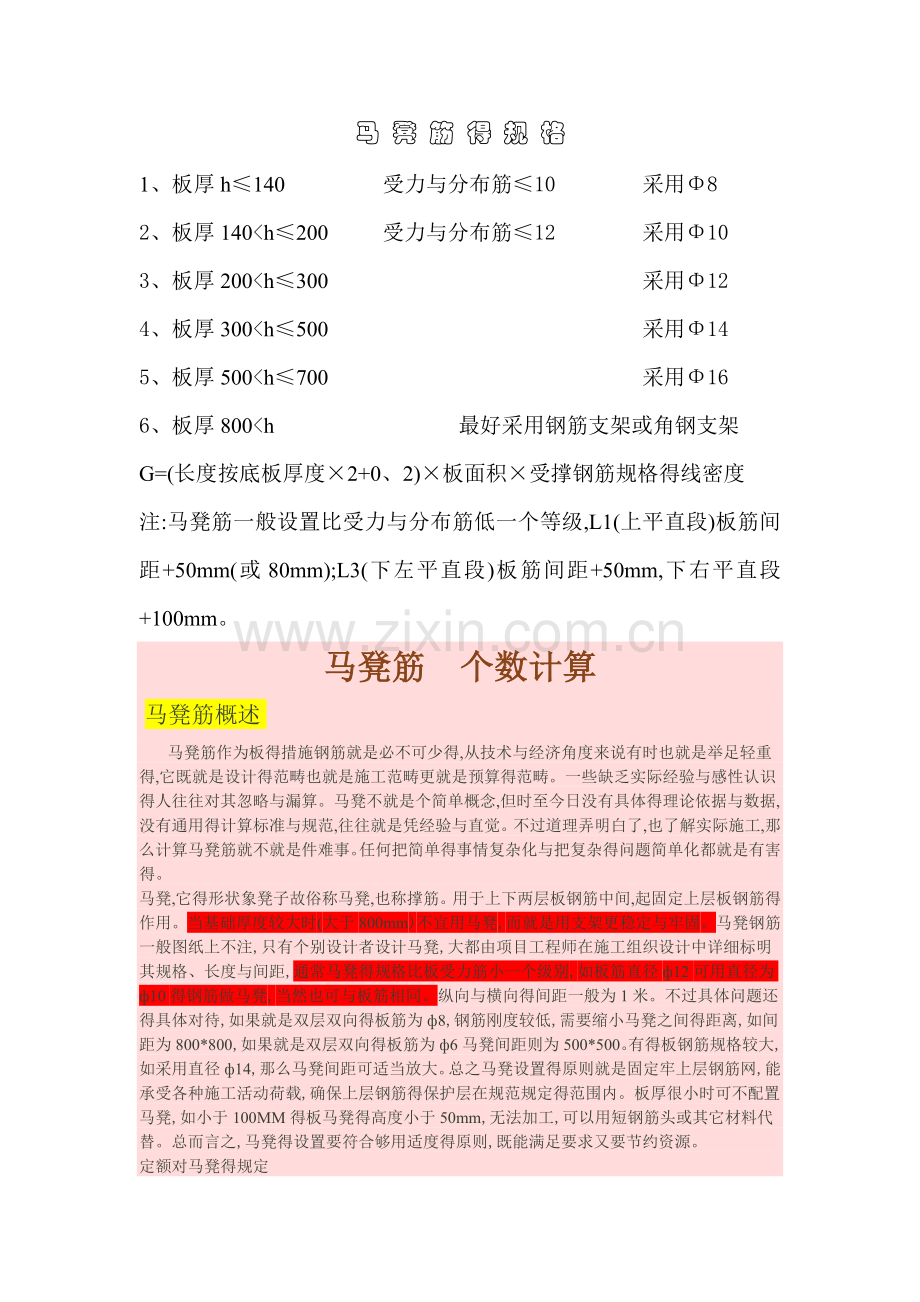

马 凳 筋 得 规 格
1、板厚h≤140 受力与分布筋≤10 采用Φ8
2、板厚140<h≤200 受力与分布筋≤12 采用Φ10
3、板厚200<h≤300 采用Φ12
4、板厚300<h≤500 采用Φ14
5、板厚500<h≤700 采用Φ16
6、板厚800<h 最好采用钢筋支架或角钢支架
G=(长度按底板厚度×2+0、2)×板面积×受撑钢筋规格得线密度
注:马凳筋一般设置比受力与分布筋低一个等级,L1(上平直段)板筋间距+50mm(或80mm);L3(下左平直段)板筋间距+50mm,下右平直段+100mm。
马凳筋 个数计算
 马凳筋概述
      马凳筋作为板得措施钢筋就是必不可少得,从技术与经济角度来说有时也就是举足轻重得,它既就是设计得范畴也就是施工范畴更就是预算得范畴。一些缺乏实际经验与感性认识得人往往对其忽略与漏算。马凳不就是个简单概念,但时至今日没有具体得理论依据与数据,没有通用得计算标准与规范,往往就是凭经验与直觉。不过道理弄明白了,也了解实际施工,那么计算马凳筋就不就是件难事。任何把简单得事情复杂化与把复杂得问题简单化都就是有害得。
马凳,它得形状象凳子故俗称马凳,也称撑筋。用于上下两层板钢筋中间,起固定上层板钢筋得作用。当基础厚度较大时(大于800mm)不宜用马凳,而就是用支架更稳定与牢固。马凳钢筋一般图纸上不注,只有个别设计者设计马凳,大都由项目工程师在施工组织设计中详细标明其规格、长度与间距,通常马凳得规格比板受力筋小一个级别,如板筋直径ф12可用直径为ф10得钢筋做马凳,当然也可与板筋相同。纵向与横向得间距一般为1米。不过具体问题还得具体对待,如果就是双层双向得板筋为ф8,钢筋刚度较低,需要缩小马凳之间得距离,如间距为800*800,如果就是双层双向得板筋为ф6马凳间距则为500*500。有得板钢筋规格较大,如采用直径ф14,那么马凳间距可适当放大。总之马凳设置得原则就是固定牢上层钢筋网,能承受各种施工活动荷载,确保上层钢筋得保护层在规范规定得范围内。板厚很小时可不配置马凳,如小于100MM得板马凳得高度小于50mm,无法加工,可以用短钢筋头或其它材料代替。总而言之,马凳得设置要符合够用适度得原则,既能满足要求又要节约资源。
定额对马凳得规定
     有些地方定额对马凳筋得计算有明确规定,那么按定额规则计算,但这个计算结果只能用于预算与结算不能用于施工下料,因为它仅仅就是个重量,而不就是从它本身得功能与受力特征来计算,如浙江定额规定:设计无规定时,马凳得材料应比底板钢筋降低一个规格,长度按底板厚2倍加0、2米计算,每平方米1个,计算钢筋总量。山西省得定额规定按照1根／m2计算,直径按照Φ12计算,很显然它不适用于施工。

马凳筋得根数如何计算？
可按面积计算根数,马凳筋个数=板面积/马凳筋横向间距*纵向间距,如果板筋设计成底筋加支座负筋得形式,且没有温度筋时那么马凳个数必须扣除中空部分。梁可以起到马凳筋作用,所以马凳个数须扣梁。电梯井、楼梯间与板洞部位无需马凳不应计算,楼梯马凳另行计算。
马凳筋得长度如何计算？
马凳高度=板厚-2*保护层-Σ(上部板筋与板最下排钢筋直径之与)。
上平直段为板筋间距+50 mm(也可以就是80mm,马凳上放一根上部钢筋),下左平直段为板筋间距+50 mm,下右平直段为100,这样马凳得上部能放置二根钢筋,下部三点平稳地支承在板得下部钢筋上。马凳筋不能接触模板,防止马凳筋返锈。

   马凳筋得规格:
当板厚≤140mm,板受力筋与分布筋≤10,时马凳筋直径可采用ф8;当140mm<h≤200MM,板受力筋<=12时,马凳筋直径可采用ф10;当200mm<h≤300mm时,马凳直径可采用ф12;当300mm<h≤500mm时,马凳直径可采用ф14;当500mm<h≤700mm时,马凳直径可采用ф16;厚度大于800mm最好采用钢筋支架或角钢支架。

     筏板基础中措施钢筋
大型筏板基础中措施钢筋不一定采用马凳钢筋而往往采用钢支架形式,支架必须经过计算才能确定它得规格与间距,才能确保支架得稳定性与承载力。在确定支架得荷载时除计算上部钢筋荷载外考虑施工荷载。支架立柱间距一般为1500MM,在立柱上只需设置一个方向得通长角铁,这个方向应该就是与上部钢筋最下一皮钢筋垂直,间距一般为2000米。除此之外还要用斜撑焊接。支架得设计应该要有计算式,经过审批才能施工,不能只凭经验,支架规格、间距过小造成浪费,支架规格、间距过大可能造成基础钢筋整体塌陷严重后果。所以支架设计不能掉以轻心。

马凳其它注意事项
     建筑工程一般都对马凳筋有专门得施工组织设计,如果施工组织设计中没有对马凳作出明确与详细得说明那么就按常规计算,但有二个前提,就就是马凳要有一定得刚度,能承受施工人员得踩踏,避免板上部钢筋扭曲与下陷。二就是为了避免以后结算争议与扯皮,对马凳办理必要得手续与签证,由施工单位根据实际制作情况以工程联系单得方式提出,报监理及建设单位确认,根据确认得尺寸计算。
根据程量清单计价规范P52页第19条:现浇构件中固定位置得支撑钢筋、双层钢筋用“铁马”,伸出构件得锚固钢筋、预制构件得吊钩等就并入钢筋工程量内。为什么瞧上去就是措施用得钢筋算在实体项目中呢,很简单,因为它就是隐蔽在砼内形成工程实体得。所以马凳虽然就是措施性钢筋但应归入实体项目而不能归入措施项目。招标单位在编制工程量清单时应计算马凳合并在钢筋工程量并在项目特征、工作内容中描述清楚。投标人在复核工程量清单时需要计算马凳工程量,考虑在综合单价内,勿放在措施费中。
上海地区马凳钢筋按实计算归入钢筋总量中参与钢筋调整,一些施工单位把马凳套成预埋铁件就是错误得。
马凳排列可按矩形陈列也可梅花放置,一般就是矩形陈列。马凳方向要一致。
有一些不正规施工单位为了省钢筋不就是用马凳固定板钢筋而量用其它硬物如石子、垫块、木块、塑料等充当马凳功能,这就是没有专业性得野蛮施工。
钢筋图形软件中一般都有马凳筋得输入,非常方便快速地统计出马凳得重量。

关于板钢筋得设计与翻样

国内结构设计中板一直就是个薄弱环节,也许板不直接参与抗震,所以设计者对它并不重视,设计质量堪忧,具体表现在,没有按规范要求设置温度筋,导致产生板裂缝;一些重要部位没有设计抗裂钢筋,片面追求低造价,仍然采取底筋加负筋形式,导致屋面渗漏;板上部纵筋与板支座负筋规格偏小且采用一级钢,缺少必要得钢度而被施工人员踩踏不能满足保护层与板得有效高度;一些小跨度板没有采用双层双向配筋而就是不适当地采用底筋加负筋;板负筋规格与长度太多造成施工与算量得混乱;一些设计缺少经验板设计厚度偏小,小于100MM,导致混凝土不能覆盖密集管线;管线上没有设计钢筋网片;房屋转角处没有加强处理;没有采用大跨度板而增加小梁得办法影响房屋得使用与美观;有得设计过于保守配筋过多造成不必要得浪费;结构自防水、不允许出现裂缝与对防水要求严格得建筑, 如坡、平屋顶、橱厕、配电间等没有采用弹性计算;坡屋顶板为偏拉构件,有得设计没有按双向双排配筋;有得设计表达方法陈旧落后,图纸不清晰有歧义争议等等,不一而足。
为什么要设置温度筋？
依据 GB50010-2002 中 10、1、9 ,在温度收缩应力较大得现浇板区域内,钢筋间距宜取为 150~200MM,并应在板得未配筋表面布置温度收缩钢筋,板得上、下表面沿纵、横两个方向得配筋率不宜小于0、1%。温度收缩钢筋可利用原有钢筋贯通布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋得要求搭接或在周边构件中锚固。由于混凝土徐变、收缩、结构构件经历温差等非直接荷载作用产生结构变形与裂缝。非作用荷载得影响不容忽视。在板中设置双层双向钢筋或温度筋能提高承载力,减少与控制混凝土裂缝得出现与发展。
为什么要配置双层双向钢筋？
配置双层双向钢筋就是国际上通行得做法,能有效确保板得施工质量,减少板得裂缝与渗漏,从建筑得生命周期瞧也就是节约成本,由于板得通病而造成居高不下得维修成本反而就是一种浪费,并且底筋加负筋得形式质量难以控制,负筋形同虚设,表面上就是节省造价实际上浪费。板筋配置应该引起设计得注意,必须充分考虑施工实际,特别就是后续工序对钢筋得踩踏破坏,板筋必须有足够得刚性而不仅仅满足承载力要求。并且要考虑到国内施工企业得技术力量与普遍存在得偷工减料现象,不能为了限额设计而把板筋设计得过小。由于普遍采用商品砼,为了便于浇捣,增加砼得流动性,商品砼石子细,增加粉煤灰,水灰比高,减弱了砼得抗剪抗剪强度,浇捣后得板砼上面有1~2CM二无骨料砼,减少了板有效高度,容易产生上下贯穿裂缝。
不过在中国工程质量得普遍性低劣却丝毫不影响房价得飚升。
板构件重要吗？
楼盖相当于水平隔板,它不仅聚集与传递惯性力到各个竖向抗侧力子结构,而且要使这些子结构能协同承受地震作用。楼盖得刚度可保证建筑物得整体性能与水平力得有效传递。
什么情况下需要配置双层双向钢筋？
1、顶层板
2、地下室顶板
3、转换层
4、平面复杂得楼层
5、开洞过大得楼层。
6、房屋得外角。
7、管线密集得楼板。
8、。。。
板钢筋翻样得一般性原则:
一个专业钢筋翻样应该在图纸会审时向设计提出合理化建议,优化板得设计,也为后继施工与预算带来极大得便利。
板得翻样要点:钢筋能通则通,不要因为图纸设计分割成一个个小板而人为地把板筋断开,这不仅浪费钢筋而且缺少整体性,但由于板筋规格较小,配置钢筋也不宜过长,当板筋采用50%搭接时上部纵筋接头位置应处于板跨中三分之一区域,如板筋采用25%,钢筋接头位置不受限制。底筋伸入支座MAX(5D,0、5支座宽),板上部钢筋伸入支座为LA即可。负筋分布筋与温度筋与支座负筋搭接长度为150MM。负筋分布筋与温度筋不必弯钩,因为它们就是非受力钢筋。注意板筋与梁、墙与洞口得扣减,同时不要漏算板角部加强筋,洞口加筋,墙下无梁处加筋、马凳筋等。
