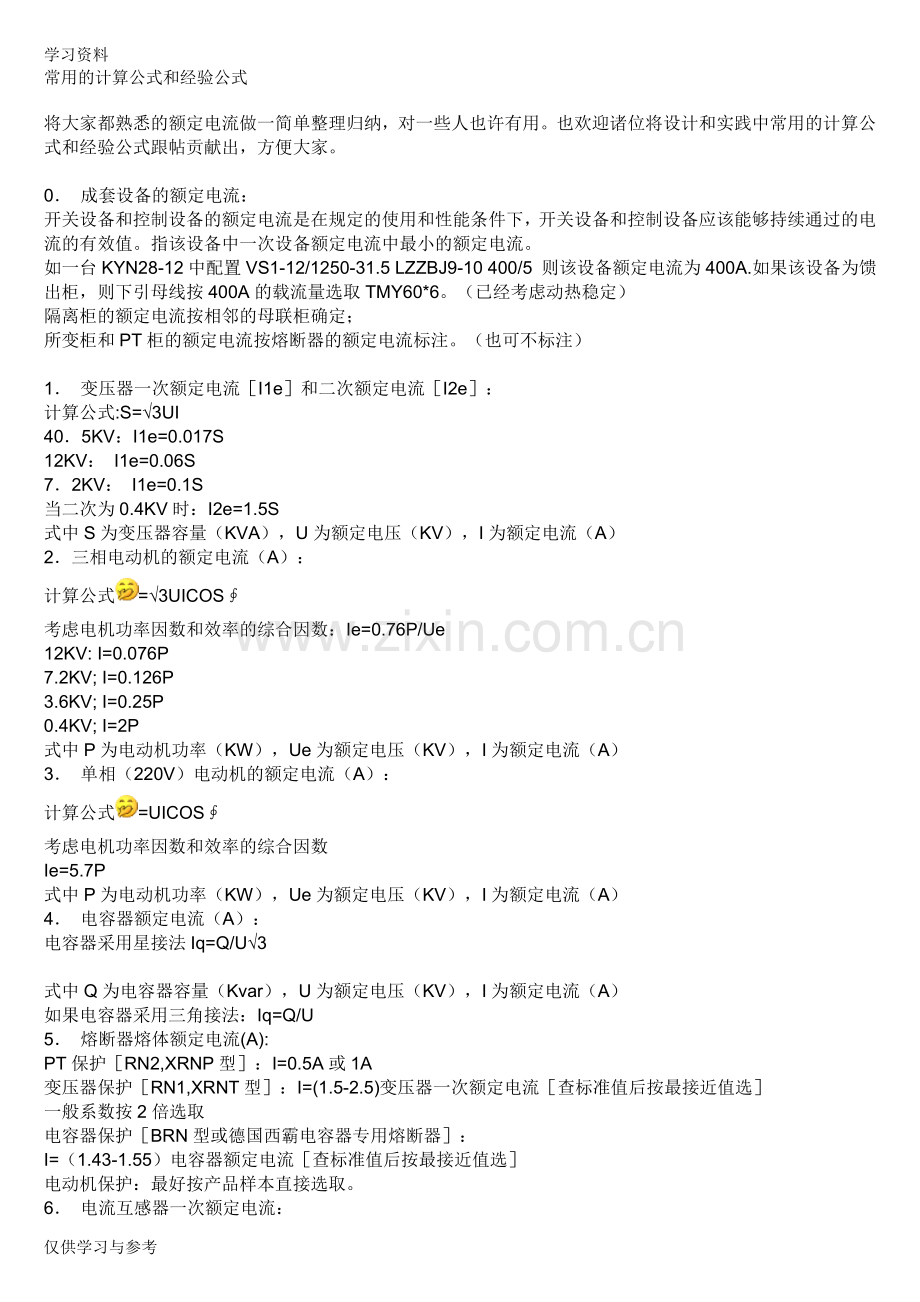

常用的计算公式和经验公式
将大家都熟悉的额定电流做一简单整理归纳，对一些人也许有用。也欢迎诸位将设计和实践中常用的计算公式和经验公式跟帖贡献出，方便大家。

0． 成套设备的额定电流：
开关设备和控制设备的额定电流是在规定的使用和性能条件下，开关设备和控制设备应该能够持续通过的电流的有效值。指该设备中一次设备额定电流中最小的额定电流。
如一台KYN28-12中配置VS1-12/1250-31.5 LZZBJ9-10 400/5 则该设备额定电流为400A.如果该设备为馈出柜，则下引母线按400A的载流量选取TMY60*6。（已经考虑动热稳定）
隔离柜的额定电流按相邻的母联柜确定；
所变柜和PT柜的额定电流按熔断器的额定电流标注。（也可不标注）

1． 变压器一次额定电流［I1e］和二次额定电流［I2e］：
计算公式:S=√3UI
40．5KV：I1e=0.017S
12KV： I1e=0.06S
7．2KV： I1e=0.1S
当二次为0.4KV时：I2e=1.5S
式中S为变压器容量（KVA），U为额定电压（KV），I为额定电流（A）
2．三相电动机的额定电流（A）：
计算公式=√3UICOS∮
考虑电机功率因数和效率的综合因数：Ie=0.76P/Ue
12KV: I=0.076P
7.2KV; I=0.126P
3.6KV; I=0.25P
0.4KV; I=2P
式中P为电动机功率（KW），Ue为额定电压（KV），I为额定电流（A）
3． 单相（220V）电动机的额定电流（A）：
计算公式=UICOS∮
考虑电机功率因数和效率的综合因数
Ie=5.7P
式中P为电动机功率（KW），Ue为额定电压（KV），I为额定电流（A）
4． 电容器额定电流（A）：
电容器采用星接法Iq=Q/U√3

式中Q为电容器容量（Kvar），U为额定电压（KV），I为额定电流（A）
如果电容器采用三角接法：Iq=Q/U
5． 熔断器熔体额定电流(A):
PT保护［RN2,XRNP型］：I=0.5A或1A
变压器保护［RN1,XRNT型］：I=(1.5-2.5)变压器一次额定电流［查标准值后按最接近值选］
一般系数按2倍选取
电容器保护［BRN型或德国西霸电容器专用熔断器］：
I=（1.43-1.55）电容器额定电流［查标准值后按最接近值选］
电动机保护：最好按产品样本直接选取。
6． 电流互感器一次额定电流：

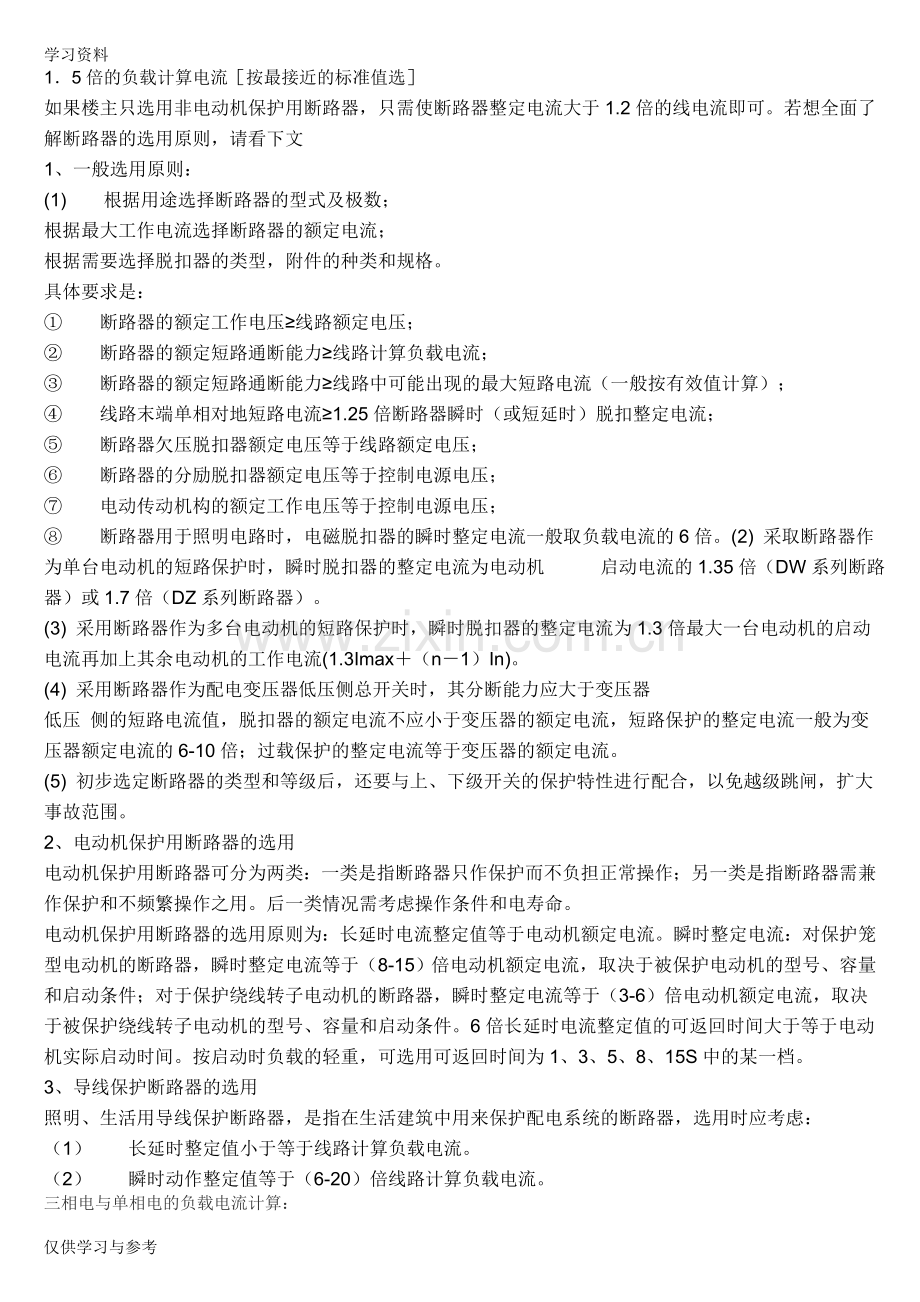

1．5倍的负载计算电流［按最接近的标准值选］
如果楼主只选用非电动机保护用断路器，只需使断路器整定电流大于1.2倍的线电流即可。若想全面了解断路器的选用原则，请看下文
1、一般选用原则：
(1) 根据用途选择断路器的型式及极数；
根据最大工作电流选择断路器的额定电流；
根据需要选择脱扣器的类型，附件的种类和规格。
具体要求是：
① 断路器的额定工作电压≥线路额定电压；
② 断路器的额定短路通断能力≥线路计算负载电流；
③ 断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；
④ 线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；
⑤ 断路器欠压脱扣器额定电压等于线路额定电压；
⑥ 断路器的分励脱扣器额定电压等于控制电源电压；
⑦ 电动传动机构的额定工作电压等于控制电源电压；
⑧ 断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。(2) 采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机 启动电流的1.35倍（DW系列断路器）或1.7倍（DZ系列断路器）。
(3) 采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流(1.3Imax＋（n－1）In)。
(4) 采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器
低压 侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的整定电流等于变压器的额定电流。
(5) 初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。
2、电动机保护用断路器的选用
电动机保护用断路器可分为两类：一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用。后一类情况需考虑操作条件和电寿命。
电动机保护用断路器的选用原则为：长延时电流整定值等于电动机额定电流。瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于（8-15）倍电动机额定电流，取决于被保护电动机的型号、容量和启动条件；对于保护绕线转子电动机的断路器，瞬时整定电流等于（3-6）倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量和启动条件。6倍长延时电流整定值的可返回时间大于等于电动机实际启动时间。按启动时负载的轻重，可选用可返回时间为1、3、5、8、15S中的某一档。
3、导线保护断路器的选用
照明、生活用导线保护断路器，是指在生活建筑中用来保护配电系统的断路器，选用时应考虑：
（1） 长延时整定值小于等于线路计算负载电流。
（2） 瞬时动作整定值等于（6-20）倍线路计算负载电流。
三相电与单相电的负载电流计算：
对于单相电路而言，电机功率的计算公式是：P=IUcosφ，
相电流I=P/Ucosφ；
式中：
I为相电流，它等于线电流
P为电机功率
U为相电压，一般是220V
cosφ是电机功率因素，一般取0.75

对于三相平衡电路而言，三相电机功率的计算公式是：
P=1.732IUcosφ。
由三相电机功率公式可推出线电流公式：I=P/1.732Ucosφ
式中：
P为电机功率
U为线电压，一般是380V
cosφ是电机功率因素，一般取0.75

计算出来了线电流了就可以根据电流大小和其他的条件选择导线。
