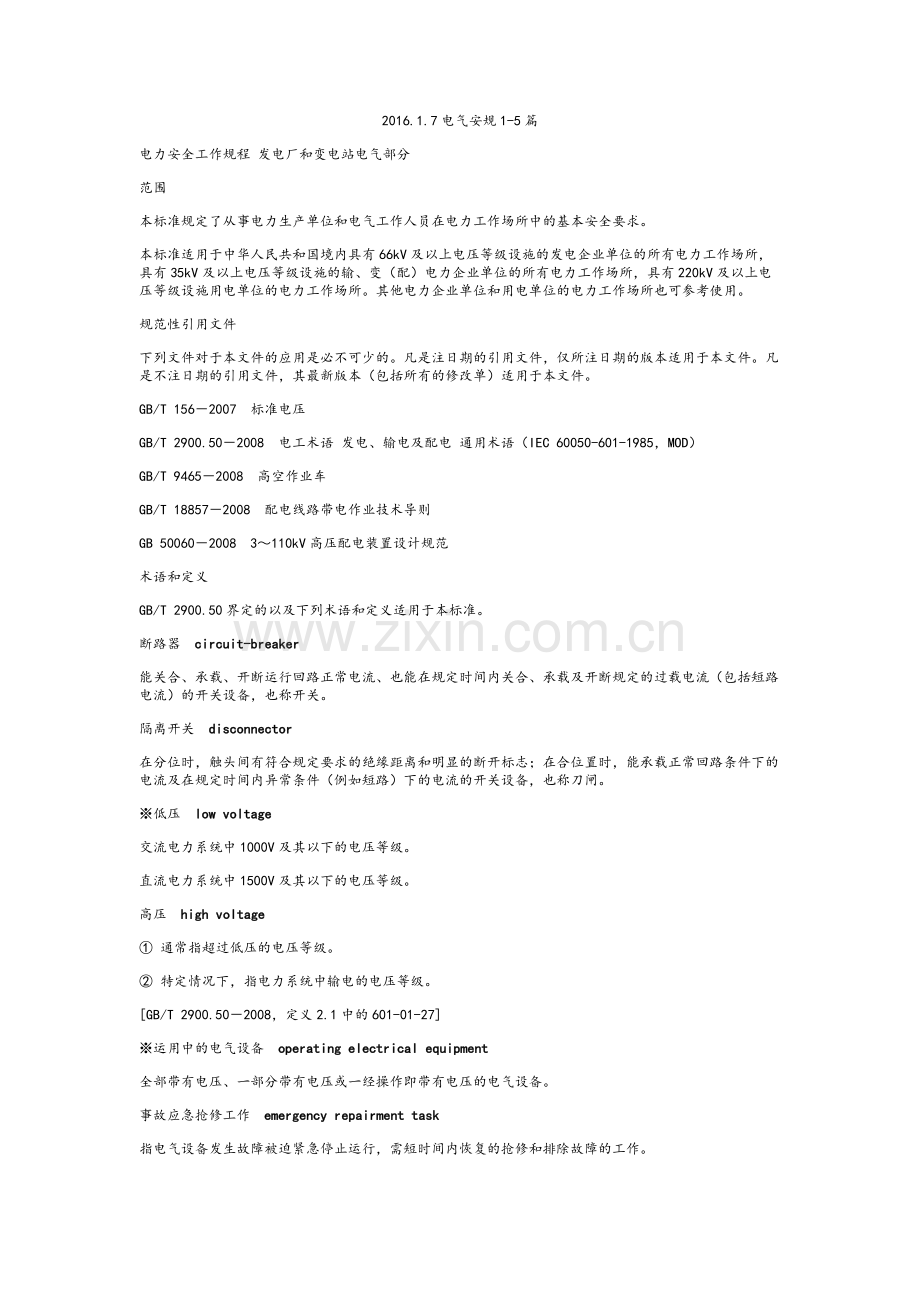

2016.1.7电气安规1-5篇电力安全工作规程 发电厂和变电站电气部分范围本标准规定了从事电力生产单位和电气工作人员在电力工作场所中的基本安全要求。本标准适用于中华人民共和国境内具有66kV及以上电压等级设施的发电企业单位的所有电力工作场所，具有35kV及以上电压等级设施的输、变（配）电力企业单位的所有电力工作场所，具有220kV及以上电压等级设施用电单位的电力工作场所。其他电力企业单位和用电单位的电力工作场所也可参考使用。规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 1562007 标准电压GB/T 2900.502008 电工术语 发电、输电及配电 通用术语（IEC 60050-601-1985，MOD）GB/T 94652008 高空作业车GB/T 188572008 配电线路带电作业技术导则GB 500602008 3110kV高压配电装置设计规范术语和定义GB/T 2900.50界定的以及下列术语和定义适用于本标准。断路器 circuit-breaker能关合、承载、开断运行回路正常电流、也能在规定时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设备，也称开关。隔离开关 disconnector在分位时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备，也称刀闸。低压 low voltage交流电力系统中1000V及其以下的电压等级。直流电力系统中1500V及其以下的电压等级。高压 high voltage 通常指超过低压的电压等级。 特定情况下，指电力系统中输电的电压等级。GB/T 2900.502008，定义2.1中的601-01-27运用中的电气设备 operating electrical equipment全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。事故应急抢修工作 emergency repairment task指电气设备发生故障被迫紧急停止运行，需短时间内恢复的抢修和排除故障的工作。待用间隔 inactive bay母线连接排、引线已接上运用中母线的未运行间隔。设备双重名称 equipment dual identifications设备名称和编号的统称。总体要求作业现场的基本条件作业现场的生产条件、安全设施和安全工器具等应符合国家或行业标准规定的要求，工作人员的劳动防护用品应合格、齐备。经常有人工作的场所及施工车辆上宜配备急救箱，存放急救用品，并应指定专人经常检查、补充或更换。各类作业人员应被告知其作业现场和工作岗位存在的危险因素、防范措施及事故紧急处理措施。外单位承担或外来人员参与本单位电气工作前，设备运行管理单位应告知现场电气设备接线情况、危险点和安全注意事项。作业人员的基本条件经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。具备必要的电气知识和业务技能，且按工作性质，熟悉本标准的相关部分，并经考试合格。具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。其他要求任何人发现有违反本标准的情况，应立即制止，经纠正后才能恢复作业。各类作业人员有权拒绝违章指挥和强令冒险作业；在发现直接危及人身、电网和设备安全的紧急情况时，有权停止作业或者在采取可能的紧急措施后撤离作业场所，并立即报告。在试验和推广新技术、新工艺、新设备、新材料的同时，应制定相应的安全措施，经本单位分管领导批准后执行。各单位可根据现场情况制定本标准实施细则和补充条款，经本单位分管领导批准后执行。所有的安全工器具在使用前应确认合格。高压设备工作的基本要求一般安全要求运行人员应熟悉电气设备。单独值班人员或运行负责人还应有实际工作经验。高压设备符合下列条件者，可由单人值班或单人操作：室内高压设备的隔离室设有遮栏，遮栏的高度在1.7m以上，安装牢固并加锁者；室内高压断路器的操作机构用墙或金属板与该断路器隔离或装有远方操作机构者。无论高压设备是否带电，工作人员不得单独移开或越过遮栏进行工作；若有必要移开遮栏时，应有监护人在场，并符合表1的安全距离。设备不停电时的安全距离电压等级kV安全距离m10及以下0.7020、351.0066、1101.502203.003304.005005.007507.20a10008.7050及以下1.505006.006608.408009.30表中未列电压等级按高一档电压等级安全距离。13.8kV执行10kV的安全距离。a 750kV数据是按海拔2000m校正的，其他等级数据按海拔1000m校正。10kV、 20kV、 35kV配电装置的裸露导电部分在跨越人行过道或作业区时，若户外导电部分对地高度分别小于2.7m、2.8m、2.9m或户内导电部分对地高度分别小于2.5m、2.5m、2.6m，该裸露导电部分两侧和底部应装设护网。户外1OkV及以上高压配电装置场所的行车通道上，应根据表2保证行车安全距离。车辆（包括装载物）外廓至无遮栏带电部分之间的安全距离电压等级kV安全距离m100.95201.05351.15661.401101.65（1.75）a2202.553303.255004.557506.70b10008.2550及以下1.655005.606608.008009.00a 括号内数字为110kV中性点不接地系统所使用。b 750kV数据是按海拔2000m校正的，其他等级数据按海拔1000m校正。待用间隔应有名称、编号，并列入调度管辖范围。其隔离开关操作手柄、网门应加锁。在手车开关拉至“检修”位置后，应观察隔离挡板是否可靠封闭。高压设备的巡视经本单位批准允许单独巡视高压设备的人员巡视高压设备时，不得进行其他工作，不得移开或越过遮栏。雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针。高压设备发生接地时，室内不得接近故障点4m以内，室外不得接近故障点8m以内。进入上述范围人员应穿绝缘靴，接触设备的外壳和构架时，应戴绝缘手套。倒闸操作操作发令倒闸操作应根据值班调度员或运行值班负责人的指令受令人复诵无误后执行。发布指令应准确、清晰，使用规范的调度术语和设备双重名称。发令人和受令人应先互报单位和姓名，操作人员(包括监护人) 应了解操作目的和操作顺序。操作方式倒闸操作可以通过就地操作、遥控操作、程序操作完成。遥控操作、程序操作的设备应满足有关技术条件。操作分类监护操作，是由两人进行同一项的操作。监护操作时，其中一人对设备较为熟悉者作监护。特别重要和复杂的倒闸操作，由熟练的运行人员操作，运行值班负责人监护。单人操作，是由一人完成的操作。单人值班的变电站或发电厂升压站操作时，运行人员根据发令人用xx传达的操作指令填用操作票，复诵无误。实行单人操作的设备、项目及运行人员需经设备运行管理单位批准，人员应通过专项考核。检修人员操作，是由检修人员完成的操作。经设备运行管理单位考试合格、批准的本单位的检修人员，可进行220kV及以下的电气设备由热备用至检修或由检修至热备用的监护操作，监护人应是同一单位的检修人员或设备运行人员。检修人员进行操作的接、发令程序及安全要求应由设备运行管理单位分管领导审定，并报相关部门和调度机构备案。操作票填写操作票由操作人员填用，其格式参见附录A。操作票应用黑色或蓝色的钢（水）笔或圆珠笔逐项填写。用计算机开出的操作票应与手写票面统一；操作票票面应清楚整洁，不得任意涂改。操作票应填写设备的双重名称。操作人和监护人应根据模拟图或接线图核对所填写的操作项目，并分别手工或电子签名，然后经运行值班负责人（检修人员操作时由工作负责人）审核签名。每张操作票只能填写一个操作任务。下列项目应填入操作票内：a) 应拉合的断路器和隔离开关，检查断路器和隔离开关的位置，检查接地线是否拆除，检查负荷分配，装拆接地线，安装或拆除控制回路或电压互感器回路的保险器，切换保护回路和检验是否确无电压。b) 高压直流输电系统启停、功率变化及状态转换、控制方式改变、主控站转换，控制、保护系统投退，换流变压器冷却器切换及分接头手动调节。c) 阀冷却、阀厅消防和空调系统的投退、方式变化等操作。d) 直流输电控制系统对断路器进行的锁定操作。操作基本条件具有与现场一次设备和实际运行方式相符的一次系统模拟图（包括各种电子接线图）。操作设备应具有明显的标志，包括命名、编号、设备相色等。高压电气设备都应安装完善的防误操作闭锁装置。防误操作闭锁装置不得随意退出运行，停用防误操作闭锁装置应经本单位分管领导批准；短时间退出防误操作闭锁装置时，应经变电站站长或发电厂当班值长批准，并应按程序尽快投入。有值班调度员、运行负责人正式发布的指令，并使用经事先审核合格的操作票。机械锁要1把钥匙开1把锁，下列三种情况应加挂机械锁：a) 未装防误操作闭锁装置或闭锁装置失灵的隔离开关手柄、阀厅大门和网门；b) 当电气设备处于冷备用时，网门闭锁失去作用时的有电间隔网门；c) 设备检修时，回路中的各来电侧隔离开关操作手柄和电动操作隔离开关机构箱的箱门。操作时应遵守的要求停电拉闸操作应按照断路器负荷侧隔离开关电源侧隔离开关的顺序依次进行，送电合闸操作应按与上述相反的顺序进行。禁止带负荷拉合隔离开关。开始操作前，应先进行核对性模拟预演，无误后，再进行操作。操作前应先核对系统方式、设备名称、编号和位置，操作中应认真执行监护复诵制度。操作过程中应按操作票填写的顺序逐项操作。每操作完一步，应检查无误后做一个“”记号，全部操作完毕后进行复查。监护操作时，操作人在操作过程中不得有任何未经监护人同意的操作行为。操作中发生疑问时，应立即停止操作并向发令人报告。待发令人再行许可后，方可进行操作。不得擅自更改操作票，不得随意解除闭锁装置。解锁工具（钥匙）应封存保管，所有操作人员和检修人员禁止擅自使用解锁工具（钥匙）。若遇特殊情况需解锁操作，应经有关人员批准。电气设备操作后的位置检查应以设备各相的实际位置为准，无法看到实际位置时，可通过设备机械位置指示、电气指示、带电显示装置、仪表及各种遥测、遥信等信号的变化来判断。判断时，应有两个及以上的指示，且所有指示均己同时发生对应变化，才能确认该设备己操作到位。以上检查项目应填写在操作票中作为检查项。换流站直流系统应采用程序操作，程序操作不成功，在查明原因并经调度值班员许可后可进行遥控步进操作。用绝缘棒拉合隔离开关、高压熔断器或经传动机构拉合断路器和隔离开关，均应戴绝缘手套。雨天操作室外高压设备时，绝缘棒应有防雨罩，还应穿绝缘靴。接地网电阻不符合要求的，晴天也应穿绝缘靴。雷电时，一般不进行倒闸操作，禁止在就地进行倒闸操作。装卸高压熔断器，应戴护目眼镜和绝缘手套，必要时使用绝缘夹钳，并站在绝缘垫或绝缘台上。断路器遮断容量应满足电网要求。如遮断容量不够，应将操作机构用墙或金属板与该断路器隔开，应进行远方操作，重合闸装置应停用。电气设备停电后（包括事故停电），在未拉开有关隔离开关和做好安全措施前，不得触及设备或进入遮栏，以防突然来电。单人操作时不得进行登高或登杆操作。在发生人身触电事故时，可以不经许可，即行断开有关设备的电源，但事后应立即报告调度或设备运行管理单位。同一直流系统两端换流站间发生系统通信故障时，两站间的操作应根据值班调度员的指令配合执行。双极直流输电系统单极停运检修时，禁止操作双极公共区域设备，禁止合上停运极中性线大地/金属回线隔离开关。直流系统升降功率前应确认功率设定值不小于当前系统允许的最小功率，且不能超过当前系统允许的最大功率限制。手动切除交流滤波器（并联电容器）前，应检查系统有足够的备用数量，保证满足当前输送功率无功需求。交流滤波器（并联电容器）退出运行后再次投入运行前，应满足电容器放电时间要求。不填用操作票的情况下列各项工作可以不用操作票：a) 事故应急处理；b) 拉合断路器(开关)的单一操作；c) 拉开接地刀闸或拆除全站仅有的一组接地线。上述操作在完成后应做好记录，事故应急处理应保存原始记录。操作票的编号与保存操作票应连续编号，已填写的操作票应保存一年。高压设备上工作在运用中的高压设备上工作，分为三类：a) 全部停电的工作，系指室内高压设备全部停电(包括架空线路与电缆引入线在内)，并且通至邻接高压室的门全部闭锁，以及室外高压设备全部停电(包括架空线路与电缆引入线在内)。b) 部分停电的工作，系指高压设备部分停电，或室内虽全部停电，而通至邻接高压室的门并未全部闭锁。c) 不停电工作是指：工作本身不需要停电并且不可能触及导电部分的工作；可在带电设备外壳上或导电部分上进行的工作。在高压设备上工作，应不少于两人，并完成保证安全的组织措施和技术措施
