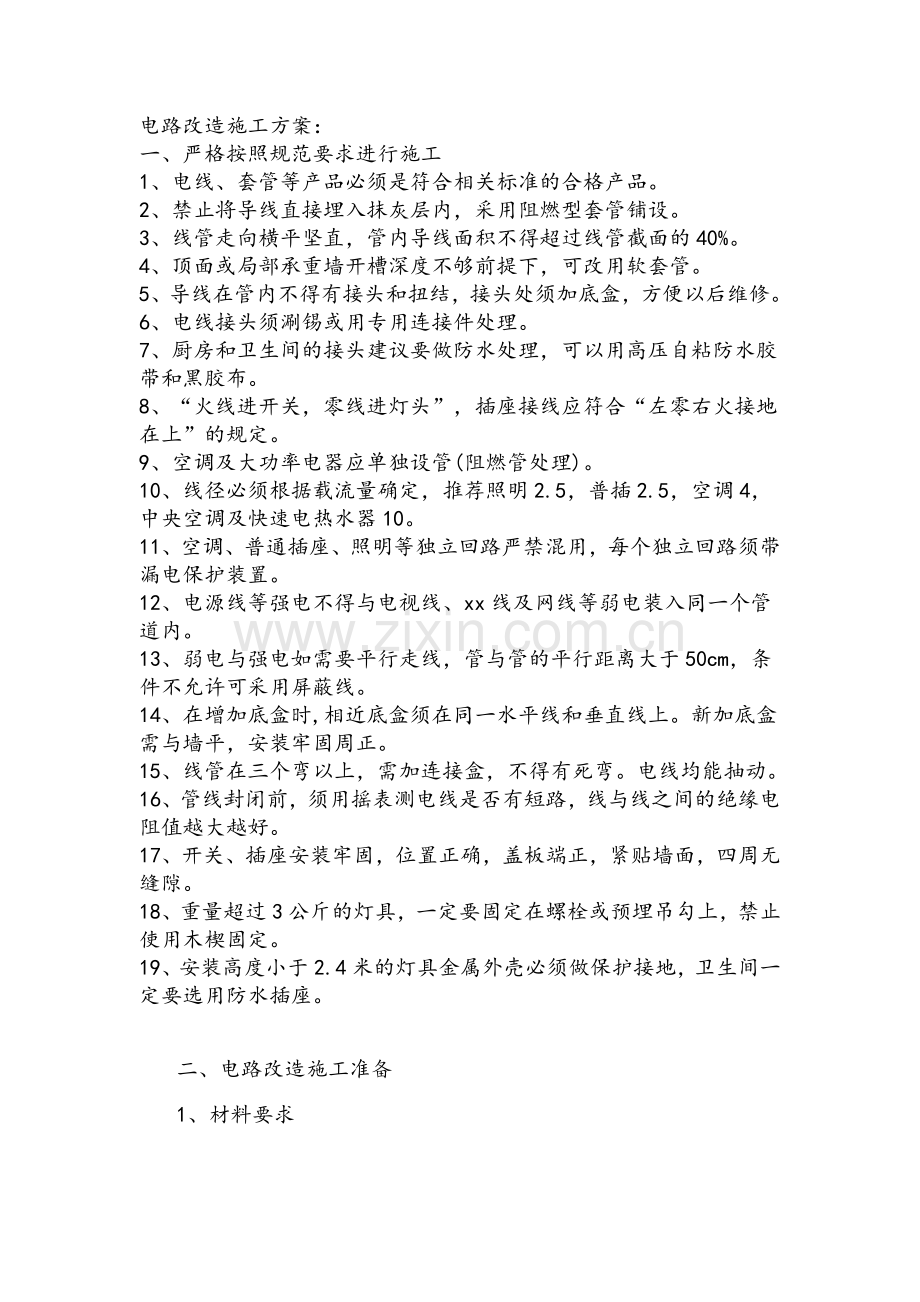

电路改造施工方案：一、严格按照规范要求进行施工1、电线、套管等产品必须是符合相关标准的合格产品。2、禁止将导线直接埋入抹灰层内，采用阻燃型套管铺设。3、线管走向横平坚直，管内导线面积不得超过线管截面的40%。4、顶面或局部承重墙开槽深度不够前提下，可改用软套管。5、导线在管内不得有接头和扭结，接头处须加底盒，方便以后维修。 6、电线接头须涮锡或用专用连接件处理。7、厨房和卫生间的接头建议要做防水处理，可以用高压自粘防水胶带和黑胶布。8、“火线进开关，零线进灯头”，插座接线应符合“左零右火接地在上”的规定。9、空调及大功率电器应单独设管(阻燃管处理)。10、线径必须根据载流量确定，推荐照明2.5，普插2.5，空调4，中央空调及快速电热水器10。11、空调、普通插座、照明等独立回路严禁混用，每个独立回路须带漏电保护装置。12、电源线等强电不得与电视线、xx线及网线等弱电装入同一个管道内。13、弱电与强电如需要平行走线，管与管的平行距离大于50cm，条件不允许可采用屏蔽线。14、在增加底盒时,相近底盒须在同一水平线和垂直线上。新加底盒需与墙平，安装牢固周正。15、线管在三个弯以上，需加连接盒，不得有死弯。电线均能抽动。16、管线封闭前，须用摇表测电线是否有短路，线与线之间的绝缘电阻值越大越好。17、开关、插座安装牢固，位置正确，盖板端正，紧贴墙面，四周无缝隙。18、重量超过3公斤的灯具，一定要固定在螺栓或预埋吊勾上，禁止使用木楔固定。19、安装高度小于2.4米的灯具金属外壳必须做保护接地，卫生间一定要选用防水插座。二、电路改造施工准备1、材料要求线管：本施工中使用中财PVC-U绝缘阻燃电工套管(215轻型)，有4分管(16mm)和6分管(20mm)两种规格。一般来说顶面走的都是1.5平方的电线，可以用4分管，为了牢固，规定地面走线全部使用6分管。电线：施工中全部使用光明牌电线及配电设施。 2、设计规划注意各房间电器设施的位置;确认xx、电源等的数量和位置;插座及双联的位置和数量。三、电路改造施工流程1、交底放线项目技术负责人要对工人进行技术交底，再由工人师傅根据设计要求放线，开槽宽度50mm。放线要精确到位，无缺漏。2、拆除原有电线及开关插座将原有线管、电线、开关插座全部换为品牌产品。原有电线的质量不能保证，导电性差，甚至可能有发生漏电、火灾的危险。新旧电线不能混用，因其电阻不同，易出现线路故障。3、开槽钻孔根据施工现场实际的放线位置进行开槽，开槽时应注意开槽深度。因为上面必须灌入水泥沙浆，所以深度必须高于管径。顶面不能开槽，如顶面无吊顶，又需要走线(如飘窗)，应在顶面浅浅地凿开线槽，电线用薄线管包好，再在槽内固定 。过墙和过梁的地方需要钻孔，钻孔时的孔径、孔距一般为100mm；电线和水管不能走一个孔。虽然3.15标准是横平竖直，三个弯头一个过路盒，但是这样施工会增加好多空面板，影响美观而且增加了费用。可采取按斜排直线的方式进行排管，这样排既没有弯头又没有过路盒，施工方便且便于维修。4、布管根据在施工现场开设的沟槽进行布排管，在有水房间进行布排管时电管应布设在墙上、顶上。强弱电线不允许走厨房、卫生间阳台的地面。墙面管道的布置应平顺竖直，尽量不要有弯折的地方。如有弯折，转弯处不应有明显的折痕。强弱电的间距必须大于等于150mm，以防止电缆信号不清晰。 煤气管和电管的距离不能小于150mm。成排安装的开关高度应一致，高低差不大于2mm。暗盒之间的间距为10mm，插座离地面的高度一般至少300mm，开关的位置一般离地1300mm。在穿线时，一根电线管内所穿电线的截面积之和必须小于该管道内截面的40% 。一般情况下16mm的电线不宜超过3根，20mm的电线不宜超过4根。强弱电线均应穿管敷设，不同类线不得安装在同一线管内。接线过程中，线管交汇处使用接线盒，接线处采用接线帽。 接线时要分色。吊顶照明线使用软管(200mm以上);吊顶内管固定支架设置成排灯具中心线。插座箱多个插座导线连接以及多联开关联接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。线管入盒要用锁扣，线盒内线头375px必须打圈。5、检查线路运用万用表、欧姆表检查线路畅通无阻，不出现短路以及断路的现象，导线间绝缘电阻大于等于0.5m，为安装开关插座作准备。6、安装开关插座和灯具在安装之前不允许应用房屋内各插座，只能应用公司指定拖线盒。注意开关插座面板应平整、紧贴建筑物表面。同一场所的开关切断位置一致，且操作灵活，接点接触可靠。三、电路改造施工标准线路的短路保护、负荷保护、电线线径的选择、低压电气(空调器、家用电器等)的安装，应按规定进行。电线穿管敷设时，管内电线的总截面积(包括外皮)，不应超过管内径截面积的40%。1、电线的敷设应按设计规定进行施工，照明线路和低压线路均应设负荷保护。2、线路的短路保护、负荷保护、电线线径的选择、低压电气(空调器、家用电器等)的安装，应按规定进行。3、电线穿管敷设时，管内电线的总截面积(包括外皮)，不应超过管内径截面积的40%。4、线路应固定，排线横平竖直。5、暗线线路必须采用安全可靠的带护套的电线，埋线不允许有线接头。6、插座应离地面200mm左右，线盒里每路线必须留线头，长度不少于150mm，(左零线、右相线)以便维修。7、接线要做到相线进开关，零线进灯头。
