电信运营-计费管理系统.ppt

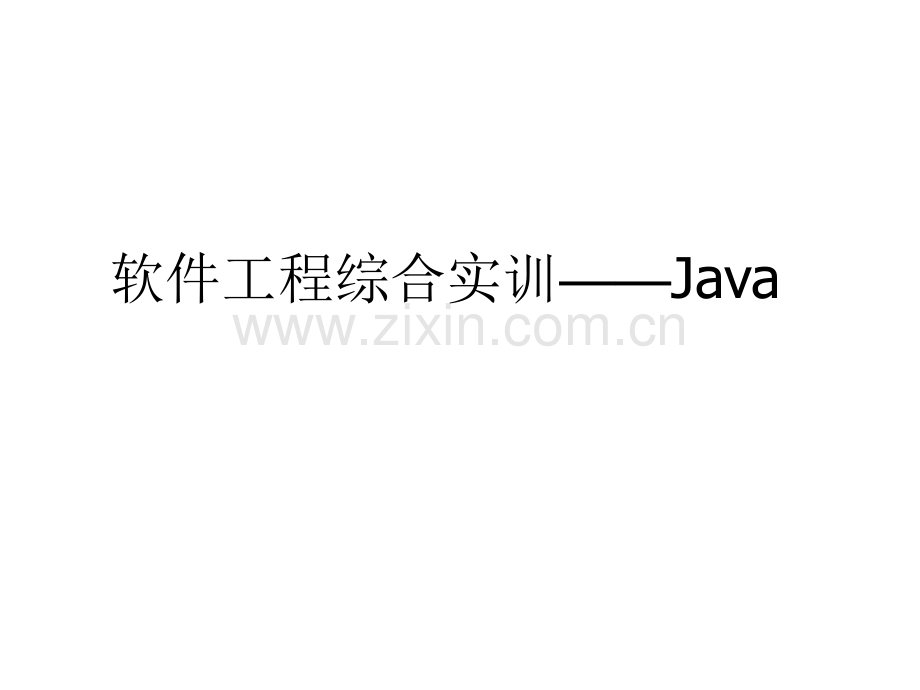

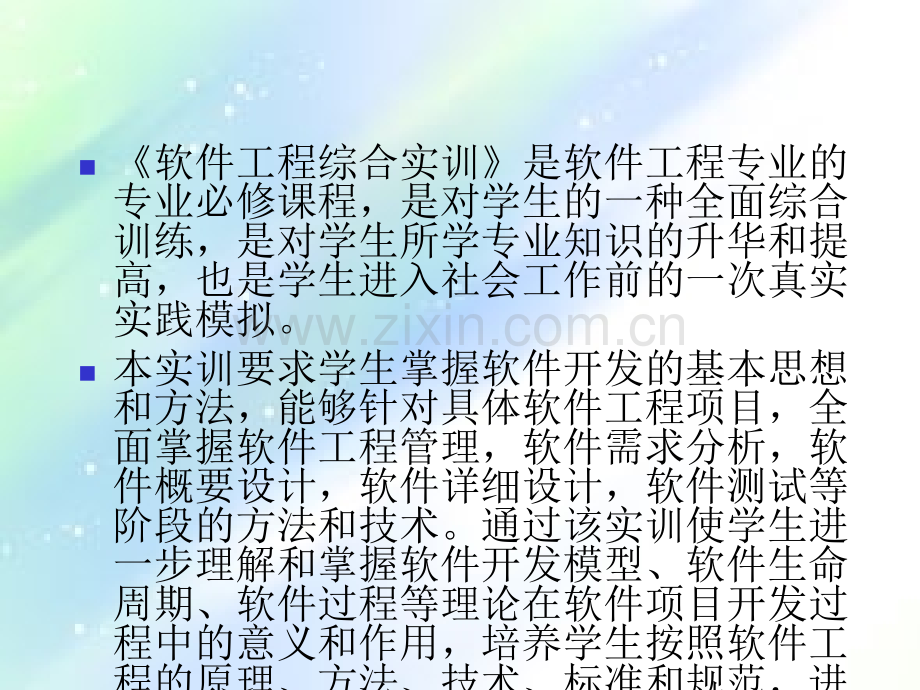

软件工程综合实训Javan软件工程综合实训是软件工程专业的专业必修课程，是对学生的一种全面综合训练，是对学生所学专业知识的升华和提高，也是学生进入社会工作前的一次真实实践模拟。n本实训要求学生掌握软件开发的基本思想和方法，能够针对具体软件工程项目，全面掌握软件工程管理，软件需求分析，软件概要设计，软件详细设计，软件测试等阶段的方法和技术。通过该实训使学生进一步理解和掌握软件开发模型、软件生命周期、软件过程等理论在软件项目开发过程中的意义和作用，培养学生按照软件工程的原理、方法、技术、标准和规范，进行软件开发的能力，培养学生对技术文档的编写能力，从而使学生提高软件工程的综合能力，提高软件项目的管理能力。要求学生具备熟练使用程序设计语言、框架以及开发工具进行较大型企业级软件开发的能力。课程简介n目的n打好软件开发基础，提高软件开发水平，培养学生的社会应用性。n知识要求n熟练使用相关开发环境；n熟练掌握Java EE各种开发模式、框架及设计模式。n熟练使用Java EE流行轻量级框架。实训内容项目项目内容内容基本要求基本要求周次周次电信资费运营支撑系统 背景介绍需求分析及数据库设计、架构设计及基本架构搭建、分模块设计及实现基本功能、系统测试，周记写作1-4系统需求分析系统设计系统编程实现系统测试HR管理系统开发根据第一个系统学习内容进行分析设计实现及测试系统需求分析及数据库设计、架构设计及基本架构搭建、小组分模块设计及实现基本功能、系统测试及报告写作完成5,7-10电信运营计费管理系统内容n理解电信运营计费管理的需求.n理解电信运营计费管理的分析设计n理解整体结构的设计.n理解每个模块的用例分析n理解每个模块的设计-类图与时序图.n理解采集中核心流程-类中函数说明.计费系统整体结构说明nXX电信运营商新增一项Open Lab（开放实验室）出租业务，即该电信运营商提供基于Unix平台的实验室环境，选择使用这种业务的用户能够远程登录到实验室中做基于这个实验室环境的一些工作和实验。运营商希望借助先进的计算机技术对访问实验室的用户进行管理和计费，由此实现对此项业务运营的支持与管理。本项目主要包括以下子系统：p采集系统p整合系统p用户管理系统p资费管理系统p管理员管理系统p帐单查询系统p帐务查询系统p用户自服务系统p权限管理系统 计费系统整体结构图整体结构相关术语字典n实验室n就是用户使用的Unix服务器,用户需要帐号与口令,通过IP访问.n业务帐号n用户使用实验室需要的帐号,口令,IP必须向电信运营商才能获得,该申请信息就是业务帐号,业务帐号中包含资费种类,用户的费用产生就是不同业务帐号下费用的总计.n帐务帐号n用户费用结算的信息就是通过帐务帐号来管理.帐务帐号主要记录用户的支付方式,申请的业务帐号等.n帐单查询n就是费用查询,费用按不同业务的费用按帐务帐号总计成用户费用.帐单查询就是查询帐务帐号下的费用,和每个帐务帐号下的业务帐号明细.n帐务查询n按实验室查询在每个实验室上产生的登录时长统计.n用户自服务帐单查询.n用户可以查询发生在自己个人帐务帐号下的总计费用,以及费用明细.需求说明权限管理系统 n对本系统的各个子系统的访问都是受权限控制的，权限决定了使用者可以执行的操作，如一个使用者拥有用户管理权限，他就可以执行用户管理的操作。目前系统已有的权限包括：用户管理权限，资费管理权限，管理员管理权限，帐单管理权限，帐务管理权限，用户自服务权限，权限管理权限。今后，系统可能会扩展新的功能，也就会增加新的操作，这个操作就要对应一种新的权限；也有可能删除一项不再被使用的操作，这样，对应的权限也应该被删除。因此，为了对权限能够进行灵活的管理，本系统中就提供了权限管理系统。n在本系统中，一些使用者拥有相同的角色，拥有相同的权限，如张三和李四都是前台操作人员，都拥有用户管理权限和帐单管理权限。角色代表着一组权限的集合。目前系统中已有的角色包括：用户和超级管理员。今后，要想根据需要灵活地管理角色，也是通过权限管理系统完成的。资费管理系统 n使用服务，就要交纳费用，这是天经地义的事情。那么对于开放实验室的用户也不例外，他们使用了开放实验室服务，同样要交费。n在我们这个系统中这个费用会和两个因素有关:n一个是用户使用服务的时间长度，n另一个是用户选择的收费标准，如月租费为：30元，每小时使用费为：3元等。这个收费的标准在本系统中称为资费。n资费管理子系统就是用来管理资费的。具有资费管理权限的管理员登陆成功后，可以添加新的资费，查询所有的资费，可以修改现有的资费信息，还可以删除资费。n特别要注意的是：由于对资费的修改会影响选择了这种资费的用户要交纳的费用，所以在修改资费信息前要事先通知所有已经选择了这个资费的用户；只有当没有任何用户选择某个资费了，这个资费才能被删除掉。管理员管理系统 n对本系统的各个子系统的访问都是受权限控制的，只有拥有了访问权限，才能使用子系统。n在本系统中存在着三类使用者：n其一是用户，即使用开放实验室的人，他们默认具有使用用户自服务系统的权限。n其二是超级管理员，即对本系统进行管理的人，并具有最高的管理权限，他可以使用除用户自服务以外的所有子系统。这个超级管理员只有一个，是系统初始建立时就提供好的。n其三是普通管理员，即对本系统中的部分子系统进行管理的人，这些人是由超级管理员进行管理的，他们具有的权限也是由超级管理员赋予的。n管理员管理系统就是超级管理员来管理普通管理员。超级管理员登陆成功后，可以增加新的普通管理员，同时为他分配一些权限，可以修改普通管理员的信息，可以查询所有的管理员信息，可以删除某些管理员。用户管理系统 n电信运营商提供基于Unix平台的实验室环境，选择使用这种业务的用户能够远程登录到实验室中做基于这个实验室环境的一些工作和实验。n用户要想成功登陆到开放实验室中，事先必须要拥有一个这个开放实验室上的帐号，在本系统中此帐号称为业务帐号，每个开放实验室上的业务帐号的用户名是唯一的，不同的开放实验室上的业务帐号的用户名可以相同，这个帐号用户可以通过向本系统中具有用户管理权限的管理员去申请。n一个用户会有多种业务，如：Email服务、Unix系统、代理主机服务等，每个业务我们都要收取一定的费用，如果我们以业务账户为单位来算总的费用，那么用户申请的每种业务都要单独交费，会给用户造成不便，所以我们又添加了帐务账户来统一管理每个用户所使用的所有业务账号上发生的费用，帐务帐号是要和用户的真实信息联系在一起的，所以每个用户只能有一个帐务帐号，但可以对应多个业务帐号。n用户管理子系统就是对用户的帐务帐号和业务帐号进行管理。用户管理系统n具有用户管理权限的管理员登陆成功后，首先可以开通帐务帐号，帐务帐号必须和用户的一些真实信息关联起来，如用户的真实姓名，身份证号码，联系电话等。开通时，由用户提供这些信息，然后由管理员将信息录入到系统中并保存下来。对于开通好的帐务帐号也是由具有用户管理权限的管理员来管理的，如暂停帐务帐号，恢复帐务账号，删除帐务账号，修改用户真实信息等。由于用户的一个帐务帐号会对应多个业务帐号，所以对账务账号的操作会级联影响关联的所有业务帐号。n其次，具有用户管理权限的管理员还可以开通业务帐号，但用户要想开通一个业务帐号，前提是必须拥有一个帐务帐号。在开通业务帐号时，先由用户为这个业务帐号选择一种资费方式，选择一台开放实验室，然后把选择好的信息提供给管理员，再由管理员将信息录入并保存，这个业务帐号会被保存到用户选择的开放实验室的服务器上，对于开通好的业务帐号也是由具有用户管理权限的管理员来管理的，如暂停业务帐号，恢复业务帐号，删除业务帐号，修改业务帐号密码。帐单查询系统 n具有帐单查询权限的管理员可以利用此子系统对所有用户的月账单进行查询。此子系统不仅提供对某个帐务帐号上产生的总的费用进行查询，还提供对某个帐务帐号上的每个业务帐号上产生的费用明细进行查询。具体操作如下：n1月账单查询n具有账单查询角色的管理员进入本系统，登录成功后，可以执行如下查询操作：n根据输入的月份查询所有用户这个月的费用信息（提供分页显示）。n根据输入的月份和其它组合条件查询符合条件的用户这个月的费用信息（提供分页显示）。n根据输入的月份和用户的帐务帐号的用户名查询某个用户这个月的费用信息。n2月账单明细查询n具有账单查询角色的管理员进入本系统，登录成功后，首先查询出用户帐务帐号的合计费用信息，然后在这个信息上执行查询明细帐的操作，系统会显示该帐务帐号上所有业务帐号上发生的所有费用的明细信息。帐务查询系统 n具有帐务查询的管理员可以使用此子系统对开放实验室的使用情况进行查询。此子系统可以提供以月为周期的查询，也可以提供以年为周期的查询。具体操作如下：n月帐务查询n具有账务查询角色的管理员进入本系统，登录成功后，可以执行如下查询操作：n根据输入的月份查询所有开放实验室这个月被使用的总的时长信息。n在上一个查询的基础上查看某个实验室这个月每一天的时长信息。n年帐务查询n具有账务查询角色的管理员进入本系统，登录成功后，可以执行如下查询操作：n根据输入的年份查询所有开放实验室这一年被使用的总的时长信息。n在上一个查询的基础上查看某个实验室这一年每个月的时长信息。用户自服务系统 n用户自服务系统可以方便地供用户查询自己的账单和修改自己的个人信息。这个子系统是唯一的一个用户可以使用的子系统。具体操作如下：n查询自己的月帐单n用户进入本系统，使用自己的帐务帐号登录成功后，可以执行如下查询操作：n根据输入的月份查询自己这个月的费用信息。n在上一个查询的基础上查看这个月费用明细。n修改自己的个人信息n用户进入本系统，使用自己的帐务帐号登录成功后，可以自行修改自己的个人信息。需求分析 -用例分析登录用例用例说明描述要素描述内容备注事项用例名称用户登录用例编号用例简述用户输入登录名与口令，并提交登录参与者电信运营管理员前置条件该管理员必须被授权后置条件可以进行相应授权的管理操作特殊需求用例时序说明权限管理用例查询用例说明描述要素描述内容备注事项用例名称权限浏览用例编号用例简述1.用户进入界面可以浏览所有权限2.然后输入相应的条件，可以查询浏览满足条件的权限。参与者 电信运营超级管理员前置条件必须登录后置条件特殊需求查询时序说明权限删除用例说明 描述要素描述要素描述内容描述内容备注事项备注事项用例名称权限删除用例编号用例简述1.用户进入界面可以浏览所有权限2.然后输入相应的条件，可以查询浏览满足条件的权限。3.显示的权限都有删除操作按钮4.点击删除按钮，对该权限进行删除操作5.删除完毕后显示最新权限。参与者电信运营超级管理员前置条件必须登录后置条件特殊需求权限删除时序说明权限修改用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称权限修改用例编号用例简述1.用户进入界面可以浏览所有权限2.然后输入相应的条件，可以查询浏览满足条件的权限。3.显示的权限都有修改操作按钮4.点击修改按钮，显示要修改的权限信息5.修改完毕后，点击保存按钮进行保存操作。参与者电信运营超级管理员前置条件必须登录后置条件特殊需求权限修改时序说明权限增加用例说明描述要素描述要素 描述内容描述内容备注事项备注事项用例名称 权限增加用例编号用例简述1.用户进入界面直接录入权限信息2.输入完毕后，点击保存按钮进行保存操作。参与者电信运营超级管理员前置条件 必须登录后置条件特殊需求权限增加时序说明角色浏览用例说明描述要描述要素素描述内容描述内容备注事项备注事项用例名称角色浏览用例编号用例简述1.用户进入界面可以浏览所有角色2.然后输入相应的条件，可以查询浏览满足条件的角色。参与者 电信运营超级管理员前置条件必须登录后置条件特殊需求角色浏览时序说明角色删除 用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称角色删除用例编号用例简述1.用户进入界面可以浏览所有角色2.然后输入相应的条件，可以查询浏览满足条件的角色。3.每个角色信息都有一个删除按钮。4.点击删除按钮，进行角色的删除操作。5.删除完毕后重新显示最新角色信息参与者电信运营超级管理员前置条件必须登录后置条件特殊需求角色删除时序说明角色修改用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称角色修改用例编号用例简述1.用户进入界面可以浏览所有角色2.然后输入相应的条件，可以查询浏览满足条件的角色。3.每个角色信息后有修改按钮4.点击修改按钮，显示要修改的角色信息。5.修改角色信息完毕后，点击保存按钮保存。参与者电信运营超级管理员前置条件必须登录后置条件特殊需求角色修改时序说明角色增加用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称角色修改用例编号用例简述1.用户进入界面可以显示角色输入界面2.然后输入相应的角色信息。3.输入完毕后，点击保存按钮保存。参与者电信运营超级管理员前置条件必须登录后置条件特殊需求角色增加时序说明管理员管理用例超级管理员信息修改用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称超级管理员信息修改用例编号用例简述1.用户点击超级管理员信息修改菜单。2.显示超级管理员信息。3.修改完毕后，点击保存按钮保存参与者电信运营超级管理员前置条件必须登录后置条件特殊需求超级管理员信息修改时序说明管理员信息查询用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称管理员信息查询用例编号用例简述1.点击管理员信息查询菜单2.显示所有管理员信息。3.输入查询条件，点击查询按钮进行查询。参与者电信运营超级管理员前置条件必须登录后置条件特殊需求管理员信息查询时序说明管理员信息修改用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称管理员信息修改用例编号用例简述1.点击管理员信息修改菜单2.显示所有管理员3.输入查询条件，点击查询，显示满足条件的管理员信息。4.点击每个管理员后的修改按钮。5.显示要修改的管理员信息。6.输入修改数据。7.点击修改按钮保存修改数据参与者电信运营超级管理员前置条件必须登录后置条件特殊需求管理员信息修改时序说明管理员信息删除用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称管理员信息删除用例编号用例简述1.用户点击管理员信息删除菜单，显示所有管理员信息2.然后输入查询条件，点击查询按钮，显示满足条件的查询结果。3.点击每个查询结果后面的删除按钮，进行删除。参与者电信运营超级管理员前置条件必须登录后置条件特殊需求管理员信息删除时序说明增加新管理员用例说明描述要描述要素素描述内容描述内容备注事项备注事项用例名称增加新管理员用例编号用例简述1.点击增加新管理员菜单，显示输入界面。2.然后输入管理员信息。3.输入完毕后，点击保存按钮保存。参与者电信运营超级管理员前置条件必须登录后置条件特殊需求增加新管理员时序说明资费管理用例资费信息查询用例说明描述要描述要素素描述内容描述内容备注事项备注事项用例名称资费信息查询用例编号用例简述1.点击资费信息查询菜单，显示所有资费信息。2.然后输入自费查询条件，点击查询按钮，显示查询结果。参与者电信运营管理员前置条件必须登录后置条件特殊需求资费信息查询时序说明资费修改用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称资费修改用例编号用例简述1.点击资费修改菜单，显示所有资费。2.然后输入资费查询条件，点击查询按钮，显示满足条件的资费信息。3.点击每条资费信息后的修改按钮，显示要修改的资费信息。4.修改资费信息，点击保存按钮，保存。参与者电信运营管理员前置条件必须登录后置条件特殊需求资费修改时序说明资费删除用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称资费删除用例编号用例简述1.点击资费删除菜单，所有资费信息。2.然后输入资费查询条件，点击查询按钮，显示满足条件的资费信息3.点击每条资费信息后的删除按钮，进行删除。4.重新显示最新资费信息。参与者电信运营管理员前置条件必须登录后置条件特殊需求资费删除时序说明添加资费用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称添加资费用例编号用例简述1.点击添加资费菜单，显示输入界面。2.然后输入资费信息。3.输入完毕后，点击保存按钮保存。参与者电信运营管理员前置条件必须登录后置条件特殊需求添加资费时序说明用户管理用例帐务帐号查询用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称帐务帐号查询用例编号用例简述1.点击帐务帐号查询菜单，显示所有帐务帐号。2.然后输入查询条件。3.点击查询按钮，得到满足条件的帐务帐号信息。参与者电信运营管理员前置条件必须登录后置条件特殊需求帐务帐号查询时序说明帐务帐号删除用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称帐务帐号删除用例编号用例简述1.点击帐务帐号删除菜单，显示所有帐务帐号信息。2.然后输入查询条件。3.输入完毕后，点击查询按钮，得到满足条件的帐务帐号信息。4.点击每条帐务帐号信息后的删除按钮，进行删除操作。参与者电信运营管理员前置条件必须登录后置条件特殊需求帐务帐号删除时序说明帐务帐号修改用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称帐务帐号修改用例编号用例简述1.点击帐务帐号修改菜单，显示所有帐务帐号。2.然后输入查询条件。3.输入完毕后，点击查询按钮查询。得到满足条件的帐务帐号。4.点击每条帐务帐号后的修改按钮，显示要修改的帐务帐号。5.修改帐务帐号后，点击保存按钮保存。参与者电信运营管理员前置条件必须登录后置条件特殊需求帐务帐号修改时序说明帐务帐号申请用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称帐务帐号申请用例编号用例简述1.点击帐务帐号申请菜单，显示帐务帐号输入界面。2.然后输入帐务帐号数据，点击保存按钮保存。参与者电信运营管理员前置条件必须登录后置条件特殊需求帐务帐号申请时序说明业务帐号查询用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称业务帐号查询用例编号用例简述1.点击业务帐号查询菜单，显示所有业务帐号。2.然后输入业务帐号查询条件。3.点击查询按钮查询。显示满足条件的业务帐号。参与者电信运营管理员前置条件必须登录后置条件特殊需求业务帐号查询时序说明业务帐号删除用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称业务帐号删除用例编号用例简述1.点击业务帐号删除菜单，显示所有业务帐号。2.然后输入查询条件，点击查询按钮，得到满足条件的业务帐号。3.点击每条业务帐号后的删除按钮进行删除4.重新显示最新业务帐号参与者电信运营管理员前置条件必须登录后置条件特殊需求业务帐号删除时序说明业务帐号修改用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称业务帐号修改用例编号用例简述1.点击业务帐号修改菜单，显示所有业务帐号2.然后输入查询条件，点击查询按钮，得到满足条件的业务帐号3.点击每条业务帐号后的修改按钮，显示要修改的业务帐号。4.修改业务帐号，点击保存按钮保存。参与者电信运营管理员前置条件必须登录后置条件特殊需求业务帐号修改时序说明业务帐号申请用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称业务帐号申请用例编号用例简述1.点击业务帐号申请菜单，显示业务帐号输入界面。2.然后输入业务帐号数据。3.点击保存按钮保存。参与者电信运营管理员前置条件必须登录后置条件特殊需求业务帐号申请时序说明帐单查询用例帐单查询用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称帐单查询用例编号用例简述1.点击帐单查询菜单，显示所有用户的月帐单费用。2.然后输入月份，用户姓名等其他查询条件。3.点击查询按钮，得到满足条件的用户帐单费用信息。4.点击每条费用后的详细查看，显示该用户的帐务帐号上的每个业务帐号费用信息。参与者电信运营管理员前置条件必须登录后置条件特殊需求帐单查询时序说明帐务查询用例月帐务查询用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称月帐务查询用例编号用例简述1.点击月帐务查询菜单，显示所有实验室的本年所有月时长信息。2.然后输入月查询条件，点击查询按钮，得到指定月份的所有实验室的时长数据。3.点击每个实验室数据后的详细查看按钮，显示该实验室该月的每天时长信息参与者电信运营管理员前置条件必须登录后置条件特殊需求月帐务查询时序说明年帐务查询用例说明描述要素描述要素描述内容描述内容备注事项备注事项用例名称年帐务查询用例编号用例简述1.点击年帐务查询菜单，年帐务查询界面。2.然后输入年查询条件，点击查询按钮，得到指定年份的所有实验室的时长数据。3.点击每个实验室数据后的详细查看按钮，显示该实验室该年的每月时长信息参与者电信运营管理员前置条件必须登录后置条件特殊需求年帐务查询时序说明分析设计内容n登录n权限管理与角色管理n管理员管理n资费管理n用户管理n帐务查询管理n帐单查询管理n用户自服务管理分析设计思想n设计点:n实体类.nDAO类.n业务类.n业务表单类.n业务处理类.n业务DAO类.n公共类.nUI类.n设计模式:nRUP统一开发模式.公共结构设计登录类图权限管理实体设计-HibernateDAO实体的表描述-modules 字段英文名字段汉字名类型约束条件说明id模块IDIntPKname模块名称Varchar(20)模块操作表operations 字段英文名字段汉字名类型约束条件说明id操作IDIntPKname操作名称Varchar(20)权限表rights 字段英文名字段汉字名类型约束条件说明id操作IDIntPKname操作名称Varchar(20)url保留Varchar(30)moduleid模块IDIntoperationid操作IDint角色表roles字段英文名字段汉字名类型约束条件说明id角色IDIntPKname角色名称Varchar(20)角色权限设置表rolerights 字段英文名字段汉字名类型约束条件说明id角色权限IDIntPKroleid角色IDintrightid权限IDint管理员表admins 字段英文名字段汉字名类型约束条件说明id管理员IDIntPKname管理员姓名Varchar(20)loginname管理员登录名Varchar(20)loginpassword管理员登录密码Varchar(20)phone管理员电话Varchar(20)email管理员电邮Varchar(20)enrolldate管理员授权日期Date管理员角色设置表adminroles 字段英文名字段汉字名类型约束条件说明id管理员角色IDIntPKadminid管理员IDVarchar(20)roleid角色IDVarchar(20)UI权限查询权限删除权限修改权限增加角色浏览角色删除角色修改角色增加管理员管理UI超级管理员修改管理员浏览管理员删除管理员修改管理员增加资费管理实体类DAOUI资费查询资费删除资费修改资费增加用户管理UI帐务帐号查询帐务帐号删除帐务帐号修改帐务帐号增加业务帐号查询业务帐号删除业务帐号修改业务帐号增加帐单查询管理类设计帐务查询管理类图设计用户自服务登录模块个人信息修改个人帐单查询系统组织结构图 系统功能流程图 关于struts结构的使用部分n页面输入-提交-数据处理-页面显示.nMVCnV:使用Tile固定模板nM:使用统一的DAOnC:使用统一的Actionn程序的组织:n每个模块按用例组织,一个用例采用一个Action处理逻辑.
