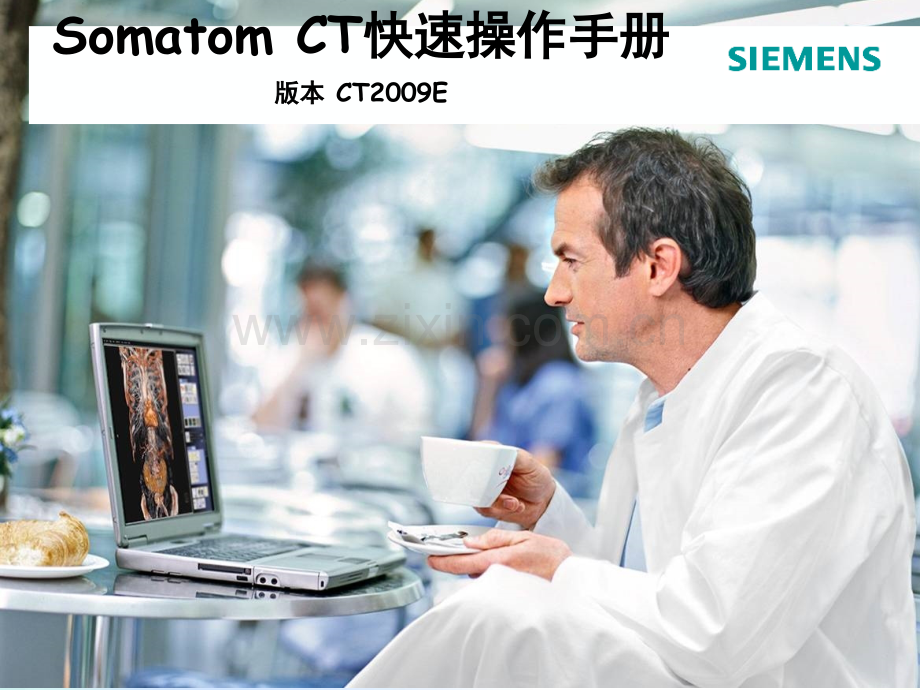

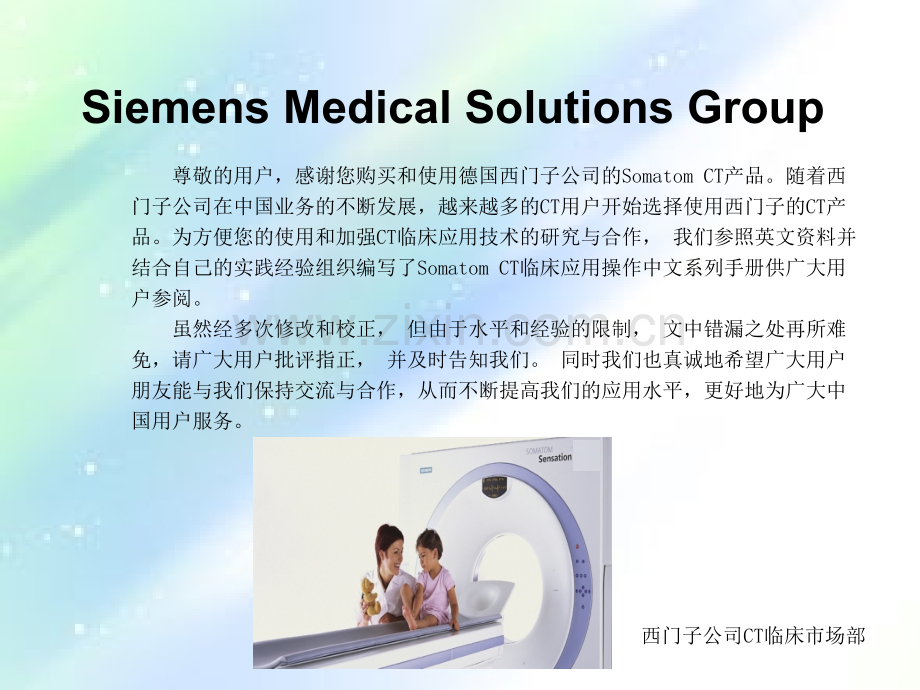

Somatom CT快速操作手册快速操作手册版本版本 CT2009ESiemens Medical Solutions Group尊敬的用户，感谢您购买和使用德国西门子公司的Somatom CT产品。随着西门子公司在中国业务的不断发展，越来越多的CT用户开始选择使用西门子的CT产品。为方便您的使用和加强CT临床应用技术的研究与合作，我们参照英文资料并结合自己的实践经验组织编写了Somatom CT临床应用操作中文系列手册供广大用户参阅。虽然经多次修改和校正，但由于水平和经验的限制，文中错漏之处再所难免，请广大用户批评指正，并及时告知我们。同时我们也真诚地希望广大用户朋友能与我们保持交流与合作，从而不断提高我们的应用水平，更好地为广大中国用户服务。西门子公司CT临床市场部 1.所有的操作应在工作完成后及时关闭退出，养成良好正确的操作习惯，以优化操作流程及设备运行状态，提高工作效率。2.推荐客户使用默认扫描方案3.降低条件使用能够满足诊断的最小mAs,最大限度降低X线对病人的辐射4.要求医院根据国家规定，CT检查时对X线敏感的器官进行遮盖5.使用CAREDose4D-可以在提高图像质量的同时合理使用X线6.选择适当的准直宽度，不用于3D重建的扫描使用最宽的准值，能够满足诊断的条件下选择较宽的准值扫描，降低扫描时间，选择1.2会比0.6准值的扫描时间减少一倍7.改进工作流程：为了更合理有效地使用CT设备我们建议8.避免同部位检查患者过度集中9.对扫描时间长、高mAs的患者和扫描时间短、低mAs的患者交替扫描10.可将上午集中的检查预约到下午 操操 作作 提提 示示 !开机开机/关机程序关机程序Emotion 6/16 的开机程序：的开机程序：1.开机前提：医院供电正常，西门子CT的配电箱也都正常，各紧急键均在正常位置2.按下西门子CT配电箱的绿色电源键（使绿色键常亮），接通机架电源3.按下UPS上的“通电”键，启动计算机4.等待程序启动，进入Syngo操作界面的开机检查程序（Checkup）5.点击“开机检查”（Checkup）键，按照提示操作，顺利完成开机检查程序后，就可以开始病人扫描检查6.“开机检查”（Checkup）每天至少一次7.如果24小时不关机，要求每天早晨必须做“开机检查”（Checkup）一次，每周至少关机一次特别提醒特别提醒：1.超过4小时未使用，必须预热后再使用2.关机超过4小时，必须做“开机检查”（Checkup）才能检查病人Emotion 6/16 的关机程序：的关机程序：1.选择“系统-结束-关机”（“System-End-Shutdown”），并确认点击“OK”键2.等待系统关机程序结束，按下UPS的“断电”键，关闭计算机电源3.关闭西门子CT配电箱的绿色电源键（绿色键不亮），来关闭机架电源调节窗宽调节窗宽不用于不用于CT发送到某网络节发送到某网络节点点编辑注释编辑注释标记标记(mark)传输到虚拟底片传输到虚拟底片打开病人浏览器打开病人浏览器调节窗位调节窗位翻动检查翻动检查翻动系列翻动系列翻动图像翻动图像新病人登记新病人登记小键盘功能提示小键盘功能提示基础知识:键盘操作提示 Delete：删除对象，用于病人浏览器或拍片卡窗口中 Home：翻至第一个对象(页)，End：翻至最后一个对象(页)，Page Up：向前翻页 Page Down：向后翻页 在病人浏览器或影像卡或拍片卡窗口中均可应用。常用键盘快捷键常用键盘快捷键 F5键 转换到检查卡 Exam F6键 转换到影像卡 Viewing F7键 转换到拍片卡 Filming F8键 转换到三维卡 3D Alt+F4 关闭病人流览器 Ctrl+P 曝光底片作业 Ctrl+S 保存(限于3D任务卡)Ctrl+C 复制仅限于Filming任务卡 Ctrl+X 剪切仅限于Filming任务卡 Ctrl+V 粘贴仅限于Filming任务卡 Ctrl+W 保存窗值Ctrl+I 光盘数据导入Ctrl+L 打开本地作业状态对话框 Ctrl+N 打开网络作业状态对话框 Shift+左键 选择连续对象 Ctrl +左键 跳跃式选择对象Insert Home Delete EndPageUpPageDown选择相应方向上的邻近的对象鼠标三键功能详解鼠标三键功能详解u左键单击某像格图像用于激活该像格，即选择该图像。在影像卡观查区及拍片卡内，激活的像格以蓝色虚线边框表示，在3D卡内激活的像格以加粗的实线边框表示。u左键单击图形对象的边框线，用于激活该对象并显示调节手柄。图形对象指图像外的圆形或方形感兴趣区及直线等，扫描定位框亦属于图形对象。u在影像卡及拍片卡内，激活后左键拖放操作实现移动或缩放功能。鼠标放在像格中央区，变为表示移动。鼠标放在像格边缘区，变为表示缩放。u中间键拖放操作用于窗值的调整。左右方向拖放可调节窗宽，上下方向拖放可调节窗位。u右键用于调出弹出式菜单紧急停止紧急停止 扬声器扬声器听病人声音听病人声音扫描暂停扫描暂停启动曝光启动曝光对病人讲话对病人讲话适用于适用于Emotion系列系列系统信息系统信息:控制盒键控制盒键 移动床位及角度移动床位及角度A:按数字小键盘区的 (最快捷最快捷)B:点击 登记登记图标 (常用常用)C:从菜单进入Patient Register(极少用)注意：注意：名字内不能有特殊字符如名字内不能有特殊字符如.#/等等病人登记病人登记Examination-检查检查病人病人登记登记-首次检查首次检查A:在病人浏览器中选中该病人再登记B:登记时点查找再选择该病人注：登记项目中黑体黑体字部分的内容为必须输入项病人登记病人登记-复查复查 输入完病人信息后点击点击登记界面的Exam键患者体位患者体位扫描程序的选择扫描程序的选择心脏心脏:各种冠脉的扫描协议各种冠脉的扫描协议血管血管:各种血管的扫描协议各种血管的扫描协议放疗放疗:放疗定位相关扫描协议放疗定位相关扫描协议特殊特殊:特殊扫描协议特殊扫描协议,如灌注如灌注自定义自定义:保存自定义的扫描协保存自定义的扫描协议议成人成人儿童儿童替换：选择新的扫描协议时,替换原来的扫描协议，定位像默认保留附加：选择新的扫描协议时,附加在原协议后面，定位像默认切割切割：选择新的扫描协议时,继续沿用前一协议定位像保留：选择新的扫描协议时,需要重新加扫定位像扫描程序的选择扫描程序的选择右健快捷菜单的操作功能:参考扫描参考扫描 添加扫描添加扫描 暂停暂停 备忘录备忘录 造影剂造影剂 团注追踪团注追踪 剪切剪切 复制复制 粘贴粘贴 重复重复 单层扫描，作用单层扫描，作用:观察病人位置是否合适观察病人位置是否合适 扫描结束后如范围不够可添加扫描结束后如范围不够可添加,只能是序列断层方式只能是序列断层方式 插入暂停，取消连续自动扫描插入暂停，取消连续自动扫描 插入注释，解释检查程序插入注释，解释检查程序 增强时点击增强时点击,在程序前出现注射器在程序前出现注射器,图像上添加图像上添加+C 造影剂团注跟踪造影剂团注跟踪:达到阈值自动触发增强扫描达到阈值自动触发增强扫描 剪切并放置到粘贴板剪切并放置到粘贴板,利用利用paste可用于移动扫描程序可用于移动扫描程序 复制某一扫描程序复制某一扫描程序,选择选择paste后继续扫描后继续扫描 粘贴功能粘贴功能Paste,在选择在选择cut或或copy后使用后使用 重复扫描重复扫描,也可修改扫描范围用于补充扫描也可修改扫描范围用于补充扫描 扫描程序扫描程序定位像扫描参数定位像扫描参数1.球管电流2.球管电压3.扫描时间4.定位像采集准直宽度5.定位像长度6.球管位置 AP 前后位 LAT 侧位7.注释8.水平床位9.定位像扫描病人模型10.检查床高度11.当前床位定义为零12.扫描时病人运动的方向扫描方向扫描方向CranioCaudal 头头足足 扫描扫描CaudoCranial 足足头头 扫描扫描扫描时病人扫描时病人体位标志体位标志扫描延迟时间：指按下曝光健后到发出扫描延迟时间：指按下曝光健后到发出X X线的时间，由扫描类线的时间，由扫描类型、床位及是否有呼吸指令等共同决型、床位及是否有呼吸指令等共同决定定实时自动调节实时自动调节曝光剂量曝光剂量螺旋扫描参数设置螺旋扫描参数设置-常规卡常规卡(Scan)螺旋扫描参数设置螺旋扫描参数设置-扫描卡扫描卡(Scan)活检活检检查时检查床检查时检查床运动的方向运动的方向序列扫描参数设置序列扫描参数设置-常规卡常规卡(Scan)选择不同的准直宽度，决定了图像重建时选择不同的准直宽度，决定了图像重建时最小层厚，和扫描速度。选择相同的准直最小层厚，和扫描速度。选择相同的准直器宽度而层厚不同，不影响扫描时间，不器宽度而层厚不同，不影响扫描时间，不增加球管消耗。增加球管消耗。相同的准直，直接选相同的准直，直接选1mm扫描与先选扫描与先选10mm扫描后再重建为扫描后再重建为1mm，两者的扫描，两者的扫描时间与图像质量均没有区别。时间与图像质量均没有区别。辐射剂量指示辐射剂量指示辐射剂量指示辐射剂量指示序列扫描参数设置序列扫描参数设置-扫描卡扫描卡(Scan)螺旋扫描参数螺旋扫描参数-重建卡重建卡(Recon)-直接三维重建直接三维重建 3D Recon直接重建冠状、矢状位或任意斜位图像，用于观查或拍片。激活角度调节功能激活角度调节功能 位置复位位置复位隐藏参考线隐藏参考线设定为重建的像格设定为重建的像格设定为参考线像格设定为参考线像格预览图像预览图像MPR MIP表示要重建本像格表示以本像格为参考线像格检查结束后图检查结束后图像自动传像自动传输到某指定的输到某指定的网络节点网络节点选中时则预设作业将自动重建，无需点击“重建”重建视野重建视野图像的中图像的中心位置心位置重建选重建选用窗值用窗值全视野全视野显示显示图像镜面图像镜面翻转翻转扫描参数设置扫描参数设置-重建卡重建卡(Scan)扫描参数设置扫描参数设置-自动执行任务卡自动执行任务卡(Scan)扫描程序及命名规则扫描程序及命名规则扫描程序名称后辍及其含义：扫描程序名称后辍及其含义：Seq序列序列序列扫描或称断层扫描序列扫描或称断层扫描Routine常规常规表示常规螺旋检查表示常规螺旋检查Combi组合组合分别重建厚层和薄层图像分别重建厚层和薄层图像HR高分辨高分辨使用薄层小准直行高分辨率检查使用薄层小准直行高分辨率检查ECGECG使用使用ECG门控或触发模式扫描门控或触发模式扫描Neuro神经神经神经学检查模式神经学检查模式Vol容积容积使用三维重建工作流程使用三维重建工作流程(冠状或矢状位重建冠状或矢状位重建)Fast 快速快速使用大螺距进行快速采集使用大螺距进行快速采集UHR超高分辨率超高分辨率使用窄准直薄层厚进行超高分辨率检查，使用窄准直薄层厚进行超高分辨率检查，除除Seq、Control scan外，其余扫描均为螺旋扫描。外，其余扫描均为螺旋扫描。头部扫描程序头部扫描程序：HeadRoutine头部螺旋扫描 HeadSeq头部序列扫描 InnerEarUHR内耳超高分辨率扫描 InnerEarUHRSeq内耳超高分辨率序列扫描 Sinus副鼻窦扫描 Orbit眼眶扫描 Dental牙科扫描胸部扫描程序胸部扫描程序：ThoraxRoutine胸部常规扫描ThoraxHR 胸部高分辨率螺旋扫描ThoraxSeqHR胸部高分辨率序列扫描LowDose螺旋模式肺低剂量扫描脊柱扫描脊柱扫描C-Spine颈椎扫描 SpineRoutine脊柱常规螺旋扫描 SpineSeq 脊柱序列扫描盆腔扫描程序盆腔扫描程序Pelvis 盆腔扫描 Hip 髋关节扫描 SI_Joint 骶髂关节扫描心脏扫描程序心脏扫描程序：CaScore033/037s钙化评分扫描CaScoreSeq钙化评分序列扫描CoronaryCTARoutine 常规冠状动脉CTACoronaryCTALowHeartRate低心率冠状动脉CTA扫描方案介绍扫描方案介绍腹部扫描程序腹部扫描程序 AbdomenRoutine腹部常规扫描 AbdMultiPhases腹部多期强化扫描 AbdomenSeq腹部序列扫描 CT ColonographyCT结肠成像扫描特殊扫描程序：特殊扫描程序：PolyTrauma 多发外伤扫描 HeadTrauma 头外伤扫描 Biopsy 活检模式 TestBolus 造影剂团注测试上肢扫描程序上肢扫描程序：WristUHR腕关节超高分辨扫描ExtrRoutineUHR上肢常规高分辨扫描Extremity 上肢常规扫描下肢扫描程序下肢扫描程序：KneeUHR 膝关节超高分辨扫描FootUHR 踝关节高分辨扫描ExtrRoutineUHR下肢高分辨扫描Extremity 下肢常规扫描血管成像扫描程序血管成像扫描程序：HeadAngio脑血管常规检查CarotidAngio颈动脉常规检查ThorAngio 胸部常规血管造影Embolism 肺栓塞扫描BodyAngio体部血管造影常规检查RunOff下肢1.登记病人，选择相应扫描模式登记病人，选择相应扫描模式2.设置合适的扫描及重建参数、呼吸指令、预设窗值、自动参考线等设置合适的扫描及重建参数、呼吸指令、预设窗值、自动参考线等3.主菜单主菜单Edit Save Scan Protocol 4.保存时可修改扫描协议名称生成新的程序，或必要时覆盖原扫描程序保存时可修改扫描协议名称生成新的程序，或必要时覆盖原扫描程序5.程序名以数字或字母命名，除下划线程序名以数字或字母命名，除下划线_外不能存在任何其它特殊符号外不能存在任何其它特殊符号6.点击点击Save（保存（保存)。7.删除不用的扫描程序删除不用的扫描程序 Delete Scan protocol 扫描程序的修改扫描程序的修改&储存步骤储存步骤保存扫描协议保存扫描协议删除扫描协议删除扫描协议取取消消滤滤过过刷刷新新删删除除剪剪切切打打开开目目录录树树登登记记急急诊诊登登记记传传输输 到到 Viewing传传输输 到到 3D查查看看修修改改记记录录修修改改姓姓名名等等粘粘贴贴网网络络查查找找选选定定患患者者网网络络节节点点查查找找体体积积测测量量动动态态评评价价钙钙化化积积分分网网络络传传输输状状态态本本地地任任务务工工作作状状态态弹弹出出光光盘盘发发送送到到网网络络节节点点输输入入到到本本地地数数据据库库底底片片打打印印底底片片预预览览拍拍片片工工作作状状态态传传输输到到模模拟拟底底片片 回回顾顾性性重重建建病人流览器工具栏快捷键说明病人流览器工具栏快捷键说明 Patient Browser病人流览器病人流览器 A B C D建议建议:按按 指示的方式排序指示的方式排序,您将获得最优排序方式，最佳工作环境。您将获得最优排序方式，最佳工作环境。Patient Transfer Edit View Filter Evaluation Sort Options Help深蓝色框选在深蓝色框选在 A 区区DB Date and Time 按病人检查时间顺序排列按病人检查时间顺序排列Patient Name 病例按姓名字母顺序排列病例按姓名字母顺序排列深蓝色框选在深蓝色框选在 B 区区Date and Time Study 按时间顺序排列按时间顺序排列Study Description Study 按名称顺序排列按名称顺序排列深蓝色框选在深蓝色框选在 C 区区Series Number 系列按系列号排列系列按系列号排列Series Description 系列按字母顺序排列系列按字母顺序排列Series Date and Time 系列按时间顺序排列系列按时间顺序排列深蓝色框选在深蓝色框选在 D 区区Instance Number 图像按号码顺序排列图像按号码顺序排列Instance Date and Time 图像按时间顺序排列图像按时间顺序排列Slice Position 图像按层面位置排列图像按层面位置排列病人或图像的排序：你所选择的深蓝色区域的不同病人或图像的排序：你所选择的深蓝色区域的不同“排序排序”的内容不同的内容不同Patient Browser病人流览器病人流览器Sort-病人或图像的排序病人或图像的排序 病人筛选分组病人筛选分组(过滤过滤)如果导航区和内容区中的数据量非常大，则可通过过滤来简化对病人数据的查找。利用-筛选功能(Filter)，可按多种方式分类显示特定病人,如按工作状态或检查部位等，使相应数据单独显示在本地数据库中，有利于快速查找病人。注：调用Filter Off，或点击 图标取消过滤功能,则可显示本地数据库中所有数据。若部分数据未显示,请确认是否使用了筛选。若以Raw为筛选项，则只显示各病例的原始数据(Raw Data)，此时即可一次性批量删除原始数据而保存图像数据。Patient Browser病人流览器病人流览器头部头部颈部颈部肩部肩部胸部胸部腹部腹部脊柱脊柱特殊特殊上肢上肢下肢下肢心脏心脏血管血管放疗放疗原始数据原始数据今天的今天的 取消过滤取消过滤 未打印的未打印的 未存档的未存档的 未在网络中发送未在网络中发送的的 未标记的数据未标记的数据 已标记的数据已标记的数据所有操作均要事先正确选择操作对象u比如：窗值调整、测CT值、拍片u换底片格式、保存、拷贝等u要注意选择的是一幅图像、是一个系列还是多个系列1.被选定的图像会以深蓝色边框显示。2.在Viewing界面图像上点右键可以调出右侧菜单3.图像默认均无标记，所以选择未标记可以将所有当前Viewing 卡里的图像全部选中 旋转图像旋转图像:（病人体位有角度偏转）Viewing 界 面:选中单或多幅图像 菜单Image Rotate 1.输入旋转的角度(正值:顺时针;付值:逆时针)OK2.图像储存图像储存(Save As):选择所需图像 菜单Patient Save as new Series(图像储存为一新系列)1.Viewing-影像卡影像卡A D GB E HC F IA 测量圆形测量圆形CT值值B 测量方形测量方形CT值值C 测量不规则形测量不规则形CT值值D 测量直线长度值测量直线长度值E 测量测量5X5像素像素CT值值F 测量曲线长度值测量曲线长度值G 测量角度测量角度H 键入注释键入注释I 坐标穿刺定位坐标穿刺定位右键点击键右键点击键Properties可以调整显示内容。可以调整显示内容。1 图像平铺方式显示图像平铺方式显示2 图像层叠方式显示图像层叠方式显示3 图像自动电影播放图像自动电影播放4 屏幕分格显示屏幕分格显示5 多病人同时显示模式多病人同时显示模式1 2 34 4 44 4 5A B CD E FG H A 图像放大两倍图像放大两倍B 缩放和移动图像缩放和移动图像C 图像大小位置复原图像大小位置复原D 左右翻转左右翻转E 上下翻转上下翻转F 右转右转90度度G 窗窗1 H 窗窗2Viewing-影像卡影像卡 Abdomen腹部腹部 Baby Abdomen小儿小儿 腹部腹部 Baby Brain小儿小儿 头头 Baby Extremity小儿小儿 四肢四肢 baby Lung小儿小儿 肺肺 Baby Neck小儿小儿 颈部颈部 Baby Spine小儿小儿 脊柱脊柱 Base Orbita颅底眼眶颅底眼眶 Cerebrum颅脑颅脑 CT angioCT 血管造血管造影影 Dental齿科齿科 Extremity四肢四肢 Inner ear内内耳耳 Larynx喉喉 Liver肝脏肝脏 Lung肺窗肺窗 Mediastinum纵隔纵隔 Osteo骨窗骨窗 Pelvis盆腔盆腔 Sholder肩膀肩膀 Sinus 副鼻窦副鼻窦 Spine 脊柱脊柱 Topogram Body 体部定位像体部定位像 Topogram Head 头部定位像头部定位像 随机均附带预设窗值，用户根据需要可以添加及修随机均附带预设窗值，用户根据需要可以添加及修改改 (见下页见下页).).更改后的窗值在以后的扫描中生效。更改后的窗值在以后的扫描中生效。以下为预设窗值解剖部位的中翻译以下为预设窗值解剖部位的中翻译:M 新病人登记新病人登记N 病人退出病人退出O 预登记的病人预登记的病人P 虚拟照像底片预览虚拟照像底片预览Q 传输到虚拟底片传输到虚拟底片R 打开病人浏览器窗口打开病人浏览器窗口S 传输到传输到3D卡卡M N O P Q R S 各部位预设窗值与客户设置各部位预设窗值与客户设置Viewing-影像卡影像卡控制区功能键说明控制区功能键说明预设窗值修改方法预设窗值修改方法n 主菜单主菜单Option(选项选项)Configuration(配配置置)双击影像卡双击影像卡(Viewer)Evaluation General Default window (选选 择择 部部 位位:Head，Lung等等)输入合适的窗宽窗位输入合适的窗宽窗位 OKn 注：只有对屏幕上的图像效果不满意才需要修注：只有对屏幕上的图像效果不满意才需要修改窗值改窗值选择或添加部位选择或添加部位Delete 删除小心使用1.带有拍片专用菜单 输入项的菜单栏2.便于调用处理 功能的控制区3.底片显示区(虚拟底片)4.系统信息状态栏 Copy Cut Paste Select Series Select on succeeding propertiesFilming-拍片卡拍片卡点击底片边框部点击底片边框部可以将当前页全部选可以将当前页全部选中中 在图像上点右键，可以调出快捷菜单复制复制 剪切剪切 粘贴粘贴 选择系列选择系列 选择后续选择后续 属性属性 3.3.4.4.5.5.6.6.1.显示当前的病例名称显示当前的病例名称2.胶片拷贝数量胶片拷贝数量3.照相机工作记录照相机工作记录4.删除选择图像删除选择图像5.自动照相自动照相6.打印胶片打印胶片7.图像上显示所有文本信息图像上显示所有文本信息8.图像上显示用户选定文本信图像上显示用户选定文本信息息9.图像上无文本信息图像上无文本信息 10.显示图像外图形显示图像外图形11.隐去图像外图形隐去图像外图形12.与相格比例一致与相格比例一致13.图像原始解剖大小图像原始解剖大小14.剪裁文件剪裁文件:短边充满像格短边充满像格15.胶片格式胶片格式16.窗窗117.窗窗218.激活移致动及缩放功能激活移致动及缩放功能19.大小及位置复原大小及位置复原7 8 910 11 12 13 14 Layout 格式格式 Image 图像图像 Printer 照相机照相机Filming-拍片卡拍片卡16 1718 192在调整拍片格式前一定要正确选择需要调整的图像。右上文件夹使之变蓝可在调整拍片格式前一定要正确选择需要调整的图像。右上文件夹使之变蓝可以将该病例全部图像选中。点击底片边框可以将当前页全部选中以将该病例全部图像选中。点击底片边框可以将当前页全部选中15菜单菜单Option 选择选择Configuration 双击底片分格格式双击底片分格格式(Filming Layout)图标图标默认底片格式修改方法默认底片格式修改方法Filming-拍片卡拍片卡底片分格格式底片分格格式-拍片任务拍片任务(Film task)如何把不同病人的图像拍在同一张底片上如何把不同病人的图像拍在同一张底片上1。选择下方的。选择下方的“每个病人一个新的拍片任务每个病人一个新的拍片任务2。从病人流览器内将不同病人的图像数据直接拖到底片合适的位置。从病人流览器内将不同病人的图像数据直接拖到底片合适的位置Filming-拍片卡拍片卡删除图像失败原因及对策删除图像失败原因及对策1：存在未完成的重建任务：在重建界面中会看到空白的小方框.解决办法：通过进入检查重建界面，删除或重建完未完成的重建作业。2：图像数据正被使用：如正在3D、Inspace后处理、View卡正在观查或 Recon重建等 解决办法：菜单PatientClose Patient关闭正在使用的图像。3：图像被保护。解决办法：去除保护。空白格表示未完成的重建任务空白格表示未完成的重建任务右键点击小方格打开弹出菜单右键点击小方格打开弹出菜单 增加重建作业 删除重建作业 复制重建范围 替换重建范围 右键点击调出菜单右键点击调出菜单关掉文件夹删除保护去掉保护标志 1：3：1.将空白光盘放入刻录机中2.在病人流览器中选中要存档的病人3.点击病人流览器菜单中的 Transfer Export to。4.输入光盘的编号(数字或字母)5.如果选中View tool(显示工具)则此光盘可在普通PC机上浏览。6.然后点击Export。7.开始刻录，刻录时状态栏显示提示图标8.该图标消失表示刻录完成9.必须使用DVD-R制式的光盘。10.如何回输光盘中的图像如何回输光盘中的图像:插入光盘后调出病人浏览器窗口选中CD-ROM（DVD-RW)选择病人主菜单中的TransferImport开始传输11.传输完成后则选中的病人将可在本地数据库（Localdatabase）中找到。12.在普通在普通PC机上浏览图像的方法机上浏览图像的方法(如果不能自动打开)13.打开光盘目录。14.打开其下的 CDviewer 目录：15.双击右边所示图标16.其名称为PCVCDVWArchive&Export-光盘存档光盘存档BMP、JPEG图像和电影文件输出方法图像和电影文件输出方法在病人流览器中或影像卡选中要输出的图像，任一系列或任一图像。在病人流览器中或影像卡选中要输出的图像，任一系列或任一图像。点击菜单点击菜单Transfer 下拉菜单下拉菜单中的中的Export to Off line 选择合适的路径选择合适的路径(PATH)，H:/SiteData/CDBURN 选择合适的格式选择合适的格式Format:Dicom，JPEG 或或BMP点点OK,图像即输出到图像即输出到H:/SiteData/CDBurn点击菜单点击菜单Transfer Local Job status Clear(先清空本地任务先清空本地任务)将新的光盘放入刻机录中将新的光盘放入刻机录中Transfer Record Offline Files（开始刻录，成功后光盘会自动弹出）（开始刻录，成功后光盘会自动弹出）光盘只能刻录一次光盘只能刻录一次点击点击Record Offline Files后后会将所有位于会将所有位于CD Burn 文件下的内容刻到光盘并清空文件下的内容刻到光盘并清空CD Burn。电影的输出方法同上电影的输出方法同上DICOM 存档光盘在存档光盘在PC机上浏览时亦可利用菜单输出机上浏览时亦可利用菜单输出Bmp或或Jpeg图像图像:菜单菜单FileExport选择格式选择格式输出即可输出即可1.检查卡检查卡(Exam)菜单栏菜单栏 Setup API/Comment。2.点击第二行点击第二行(API)下拉键，下拉键，选选 择择new entry并将并将其改成自己需要名字后敲回车健其改成自己需要名字后敲回车健.3.点击记录点击记录Record，按下对讲键录下第一句按下对讲键录下第一句“口令口令”然后然后松开对讲键。松开对讲键。1.再次按下对讲键录第二再次按下对讲键录第二句句“口令口令”松开对讲键松开对讲键2.客户定义的客户定义的API就录制好了就录制好了,可以点可以点Play播放试听播放试听效果效果3.在扫描协议中选中您录制的在扫描协议中选中您录制的API并再次保存程序并再次保存程序就可在日就可在日4.常工作中使用了。常工作中使用了。5.您也可以直接应用机器原带的中文您也可以直接应用机器原带的中文API Inspiration(CN.)6.注意：注意：1.不要覆盖原有的口令不要覆盖原有的口令7.2.如开始录音必须将两句话都录完，否则如开始录音必须将两句话都录完，否则不能退出不能退出 Setup(U)Image(I)Option(O)API 病人呼吸指令录制病人呼吸指令录制 API/Comment(A)Calibration(C)Checkup(H)Quality(Q)Continue(O)音量大小 机架(扫描室)操作室 对讲音量 噪声抑制调节信息提示区信息提示区方图表示原始数据方图表示原始数据(raw data)空间，按扫描秒数计算。绿色区空间，按扫描秒数计算。绿色区域表示已用空间。域表示已用空间。圆图表示图像数据空间，按图像张数计算。圆图表示图像数据空间，按图像张数计算。绿色区域表示已用空间，建议将己用区域控制在合适绿色区域表示已用空间，建议将己用区域控制在合适的范围内，以加快运行速度。的范围内，以加快运行速度。本地刻盘任务状态本地刻盘任务状态网络传输任务状态网络传输任务状态正在刻录标志正在刻录标志信息提示栏信息提示栏 容积测量应用程序利用CT域值和或手划范围利用二维断层图像评估三维感兴趣区的容积信息，如病变的体积大小和平均CT值等。结果可以存储并拍到胶片上。如何启动容积测量软件并装载图像如何启动容积测量软件并装载图像A:主菜单栏ApplicationVolume项，打开程序，然后在病人浏览器 Patient Browser中选中要分析的系列双击或拖入容积任务卡。B:直接选中系列后单击病人浏览器Patient Browser工具栏的容积图标VolumeVolume容积测量容积测量Volume CT容积测量容积测量 1：自动测量。自动方法用于对具有明确边界（：自动测量。自动方法用于对具有明确边界（CT值差别较大）的结构进行评估，如新鲜出血、肺内肿值差别较大）的结构进行评估，如新鲜出血、肺内肿块等。块等。6 自动容积测量采用三维区自动容积测量采用三维区域生长方式，以播散点为中心域生长方式，以播散点为中心并与播散点相连且并与播散点相连且CT值在阈值在阈值之间的像素被自动测量，并值之间的像素被自动测量，并给出结果。结果请见下页。给出结果。结果请见下页。1 选择自动模式选择自动模式 Automatic 2 设定合适阈值设定合适阈值(CT值值 HU)3 点击该图标点击该图标(设置播散点设置播散点)4 点击左下像格内感兴趣区，点击左下像格内感兴趣区，使感兴趣区变为粉红色，否则使感兴趣区变为粉红色，否则应重新调整阈值应重新调整阈值 5 点击启动评估，点击启动评估，粉色区代表被测量的区域粉色区代表被测量的区域Part 10:Volume CT容积测量容积测量 1：自动测量。自动方法用于对具有明确边界（：自动测量。自动方法用于对具有明确边界（CT值差别较大）的结构进行评估，如新鲜出血值差别较大）的结构进行评估，如新鲜出血评估结果以图表显示评估结果以图表显示 2：交互交互式测量。式测量。对于没有对于没有具体边界具体边界的结构，的结构，建议使用建议使用交互式进交互式进行评估。行评估。Part 10:Volume CT容积测量容积测量 5 位于绘制的感兴趣区内且位于绘制的感兴趣区内且CT值值满足评估限制阈值的像素被系统自满足评估限制阈值的像素被系统自动测量并给出结果。动测量并给出结果。3 ROI 边界绘制后还可以同时边界绘制后还可以同时利用评估限制利用评估限制CT值作适当限定，值作适当限定，两者同时作用于所评估的区域，两者同时作用于所评估的区域，可以优化测量过程。可以优化测量过程。1 选择交互式模式选择交互式模式(Interactive)2 点击点击 在左下像格图像上开在左下像格图像上开始手工绘制始手工绘制ROI边界，双击完成绘边界，双击完成绘制。至少绘三层制。至少绘三层:上下两边缘层和上下两边缘层和中间层中间层 4 点击启动评估点击启动评估如何修改如何修改ROI(感兴趣区感兴趣区)Part 10:Volume CT容积测量容积测量 2：交互式测量。对于没有具体边界的结构，建议使用交互式进行评交互式测量。对于没有具体边界的结构，建议使用交互式进行评估。估。1 翻至您想要修改的感兴趣区层面翻至您想要修改的感兴趣区层面2 左健点击左健点击ROI 微调图标微调图标3 在感兴趣区的内部或外部按下左在感兴趣区的内部或外部按下左键，光标改变形状，光标击下点至键，光标改变形状，光标击下点至感兴趣区边界的距离即是该圆形的感兴趣区边界的距离即是该圆形的半径。半径。4 移动光标来放大或缩小感兴趣区移动光标来放大或缩小感兴趣区5 再次点击再次点击ROI 微调图标结束微调图标结束ROI 微调模式微调模式A:主菜单栏主菜单栏ApplicationDynEva项，打开程序，然后项，打开程序，然后在病人浏在病人浏览器览器 (Patient Browser)中选中要分析的系列双击或拖入动态评估任务中选中要分析的系列双击或拖入动态评估任务卡。卡。B:直接选中系列后单击病人浏览器工具栏的动态评估图标直接选中系列后单击病人浏览器工具栏的动态评估图标如何启动动态评估软件并装载图像如何启动动态评估软件并装载图像Dynamic evaluation动态评估动态评估 Dynamic evaluation 动态评估用于对同层动态扫描所得系列图像动态评估用于对同层动态扫描所得系列图像分析，可以得出任意感兴趣区的时间密度曲线，反映其动态增强的特分析，可以得出任意感兴趣区的时间密度曲线，反映其动态增强的特点，提供更多的临床信息。本软件可用于造影剂团注测试，获得达峰点，提供更多的临床信息。本软件可用于造影剂团注测试，获得达峰时间等。时间等。Part 11:Dynamic evaluation动态评估动态评估 A 左上像格显示己装载的图像 B 右上像格显示参数图像如MIP图像，平均图像，峰值增强图像，及时间峰值图像。C 左下像格显示基线图像 D 右下像格显示各感兴趣区时间密度曲线及表单设置相对曲线模式，结果以CT值与基线CT值的差值来显示。基线图像的平均CT值被假定为0以文本形式输出至纸张打印机以文本形式输出至纸张打印机以文本形式导出评估结果至软以文本形式导出评估结果至软盘或硬盘上盘或硬盘上 名字为名字为DynEvaRes.txt将选中图像保存到本地数据库将选中图像保存到本地数据库将选中的图像传输至拍片卡中将选中的图像传输至拍片卡中打印底片打印底片设置绝对曲线模式，结果以绝对CT值来显示像素镜头模式，圆形的直径是可以配置的切换到椭圆形感兴趣区模式切换到不规则形感兴趣区模式Dynamic evaluation动态评估动态评估 参数表单显示不同感兴趣区的峰值，达峰时间及竖线所在时间感兴趣区CT值。不同颜色的曲线代表各自感兴趣区-ROI不同时间的CT值(HU)变化的情况，即动态增强情况。X轴为时间，单位为秒 S Y轴为密度，单位为CT值HU时间密度曲线时间密度曲线获得优良获得优良3D重建图像的条件重建图像的条件:1 所有图像来源于同一重建序列所有图像来源于同一重建序列2用较薄的层厚用较薄的层厚33050重叠重建重叠重建4VRT、SSD、MIP 需要用软组织算法重建需要用软组织算法重建(例如例如B20、B30等等)5MPR 则根据观察部位需要而选择重建函数。则根据观察部位需要而选择重建函数。(在作血管成像时不要口服阳性造影剂在作血管成像时不要口服阳性造影剂)3D-三维重建三维重建1 2 34 5 6A B C D E F G 1.旋转参考线旋转参考线2.隐藏参考线隐藏参考线 3.图像保持正立图像保持正立4.旋转图像旋转图像5.图像缩放或移动图像缩放或移动6.图像大小及位置复原图像大小及位置复原A.薄层薄层MPR(多平面重建多平面重建)B.自定义层厚自定义层厚MPR(右键定义右键定义)C.SSD(表面重建表面重建)D.MIP(最大密度投影最大密度投影)E.薄层薄层MIP层厚层厚(右键定义层厚右键定义层厚)F.VRT(容积重建技术容积重建技术)G.自定义层厚自定义层厚VRT(右键定义右键定义)1 按指定间隔重建多个互相平行的图像按指定间隔重建多个互相平行的图像2 按指定夹角重建多个平面图像或按指定夹角重建多个平面图像或3D图像图像3 按指定间隔重建多个曲面断层图像按指定间隔重建多个曲面断层图像4 单层曲面重建单层曲面重建 5 自由浏览容积自由浏览容积VRT7 兴趣区调节兴趣区调节 8 切割编辑切割编辑 9 3D对象编辑对象编辑A BC DA.
